1500L全自动加药装置3D(ID:337061)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 16636364165505.zip | 60.61M |
2 | JYZZ1500-00(全自动加药装置1500L).DWG | 1.28M |
3 | JYZZ1500-00(全自动加药装置1500L).PDF | 292.93K |
4 | JYZZ1500-00(全自动加药装置1500L).SLDASM | 5.95M |
5 | JYZZ1500-00(全自动加药装置1500L).SLDDRW | 5.97M |
6 | JYZZ1500-03(进料杯).SLDPRT | 180.07K |
7 | JYZZ1500自动加药机技术参数.docx | 12.99K |
8 | 液位控制器PS-5S.SLDPRT | 506.30K |
9 | GB机械隔膜氟塑料计量泵[GM 1500/0.3].sldasm | 1.07M |
10 | GB机械隔膜氟塑料计量泵[GM 1500/0.3]_电机.sldprt | 1.90M |
11 | GB机械隔膜氟塑料计量泵[GM 1500/0.3]_计量泵.sldprt | 2.97M |
12 | 电机.SLDPRT | 1.90M |
13 | 计量泵.SLDPRT | 2.96M |
14 | DN40内丝接头.SLDPRT | 115.32K |
15 | DN50内丝接头.SLDPRT | 126.97K |
16 | JYZZ1500-01-00(溶解箱).SLDPRT.SLDASM | 525.64K |
17 | JYZZ1500-01-01(底板).SLDPRT | 64.97K |
18 | JYZZ1500-01-02左侧侧板.SLDPRT | 224.42K |
19 | JYZZ1500-01-03右侧侧板.SLDPRT | 210.76K |
20 | JYZZ1500-01-04前侧侧板.SLDPRT | 243.83K |
21 | JYZZ1500-01-05后侧侧板.SLDPRT | 194.41K |
22 | JYZZ1500-01-06顶板.SLDPRT | 165.12K |
23 | JYZZ1500-01-07隔板.SLDPRT | 90.04K |
24 | JYZZ1500-01-08-01门板面板.SLDPRT | 189.01K |
25 | JYZZ1500-01-08(门).SLDPRT.SLDASM | 187.15K |
26 | JYZZ1500-01-09C型槽.SLDPRT | 70.76K |
27 | JYZZ1500-01-10加强筋.SLDPRT | 80.07K |
28 | JYZZ1500-01-11溢流管.SLDPRT | 138.18K |
29 | JYZZ1500-01-12挡门条.SLDPRT | 133.42K |
30 | JYZZ1500-01-13吊耳.SLDPRT | 83.24K |
31 | JYZZ1500-01-14支座.SLDPRT | 107.69K |
32 | 铝合金把手120mm.SLDPRT | 161.39K |
33 | 镜向JYZZ1500-01-14支座.SLDPRT | 98.14K |
34 | 镜向镜向JYZZ1500-01-14支座.SLDPRT | 99.32K |

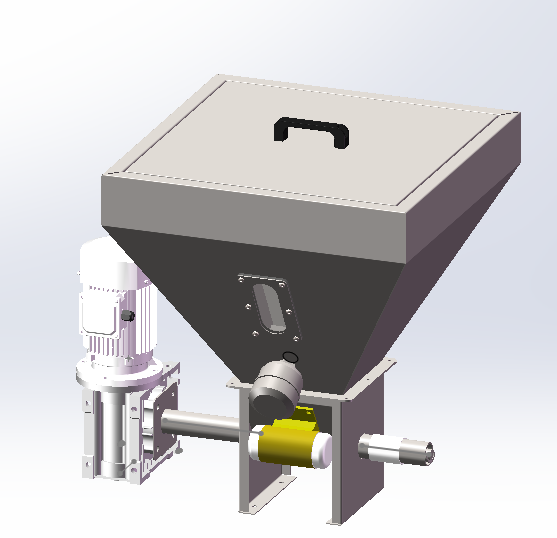

35 | JYZZ1500-02-00(干粉投料机).SLDPRT.SLDASM | 1.64M |
36 | JYZZ1500-02-01-00(上斗).SLDPRT.SLDASM | 165.69K |
37 | JYZZ1500-02-01-01(侧板1).SLDPRT | 275.92K |
38 | JYZZ1500-02-01-02(侧板2).SLDPRT | 280.81K |
39 | JYZZ1500-02-01-03(侧板3).SLDPRT | 341.24K |
40 | JYZZ1500-02-01-04(连接板).SLDPRT | 92.07K |
41 | JYZZ1500-02-02-00(下斗).SLDPRT.SLDASM | 137.20K |
42 | JYZZ1500-02-02-01(侧板).SLDPRT | 116.38K |
43 | JYZZ1500-02-02-02(围板).SLDPRT | 117.67K |
44 | JYZZ1500-02-02-03(管子1).SLDPRT | 109.55K |
45 | JYZZ1500-02-02-04(管子2).SLDPRT | 107.14K |
46 | JYZZ1500-02-02-05(法兰盘).SLDPRT | 91.73K |
47 | JYZZ1500-02-03-00(门).SLDPRT.SLDASM | 174.58K |
48 | JYZZ1500-02-03-01(门板).SLDPRT | 121.89K |
49 | JYZZ1500-02-04(亚克力板).SLDPRT | 76.74K |
50 | JYZZ1500-02-05(压板).SLDPRT | 90.53K |
51 | JYZZ1500-02-06(电机压板).SLDPRT | 83.94K |
52 | YE2-632-4(减速电机).SLDPRT | 1.07M |
53 | 加热器(φ45x50 220V200W).SLDPRT | 66.95K |
54 | 振动器(HY0.1b 220V20W).SLDPRT | 141.27K |
55 | 电机.SLDPRT | 1.41M |
56 | 电机法兰(YE2-632-4).SLDPRT | 619.63K |
57 | 螺旋轴500L.SLDPRT | 885.58K |
58 | 阻旋料位开关(LJC24A3-T-JEZ).SLDPRT | 148.49K |
59 | 063.SLDPRT | 2.73M |
60 | 063法兰.SLDPRT | 636.21K |
61 | 063法兰2.SLDPRT | 235.35K |
62 | NMRV063 蜗杆减速机[NMRV063-50-0.37kW-063].SLDASM | 823.58K |
63 | 63.SLDPRT | 1.99M |
64 | YE2-0.37KW-4p.EASM | 449.23K |
65 | YE2-63-0.37-4P.SLDASM | 1.08M |
66 | 90°弯头DN25.SLDPRT | 162.33K |
67 | 90°弯头DN40.SLDPRT | 162.55K |
68 | PU225电磁阀[PU225-DN40].sldprt | 546.84K |
69 | UPVC手动由令隔膜阀DN40.SLDPRT | 923.24K |
70 | ZCG系列高压电磁阀[ZCG-25.0-40-F].sldprt | 1.02M |
71 | 压力表-径向-40.SLDPRT | 273.57K |
72 | 压力表接头.SLDPRT | 75.62K |

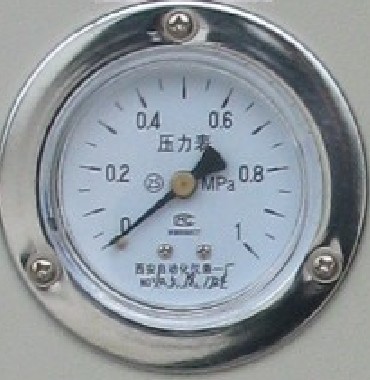

73 | 压力表贴图.jpg | 38.16K |
74 | 变径三通DN40-25.SLDPRT | 119.98K |
75 | 外螺纹转承插DN40.SLDPRT | 279.26K |
76 | 活接DN40.SLDPRT | 160.48K |
77 | 直接DN25.SLDPRT | 72.56K |
78 | 等径三通DN40.SLDPRT | 117.68K |
79 | 转子流量计DN40(500-2500L).SLDPRT | 283.42K |
80 | 出药管1DN40.SLDPRT | 78.57K |
81 | 出药管2DN40.SLDPRT | 84.41K |
82 | 出药管路40.SLDASM | 923.09K |
83 | 放空管路DN40.SLDASM | 1.20M |
84 | DN25球阀.SLDASM | 662.45K |
85 | DN25球阀手柄.SLDPRT | 140.87K |
86 | DN25球阀球体.SLDPRT | 102.09K |
87 | DN25球阀端头.SLDPRT | 68.61K |
88 | DN25球阀螺帽.SLDPRT | 140.61K |
89 | DN25球阀阀体.SLDPRT | 579.29K |
90 | UPVC球阀.ipt | 1.69M |
91 | 球阀密封垫.SLDPRT | 156.12K |
92 | DN40手动球阀.SLDASM | 696.81K |
93 | DN40球阀球体.SLDPRT | 110.25K |
94 | DN40球阀端头.SLDPRT | 67.77K |
95 | DN40球阀螺帽.SLDPRT | 140.66K |
96 | DN40球阀阀体.SLDPRT | 661.53K |
97 | DN50球阀手柄.SLDPRT | 138.06K |
98 | 球阀密封垫.SLDPRT | 156.44K |
99 | UPVC_Y型过滤器(由令)DN40.SLDPRT | 320.53K |
100 | 管卡DN40.SLDPRT | 106.10K |
101 | 给水管1DN40.SLDPRT | 85.82K |
102 | 给水管2DN40.SLDPRT | 70.62K |
103 | 给水管3DN40.SLDPRT | 78.73K |
104 | 给水管4DN40.SLDPRT | 85.31K |
105 | 给水管5DN25.SLDPRT | 79.03K |
106 | 给水管5DN40.SLDPRT | 85.64K |
107 | 给水管6DN40.SLDPRT | 79.24K |
108 | 给水管7DN25.SLDPRT | 85.51K |
109 | 给水管8DN40.SLDPRT | 79.46K |
110 | 给水管路DN40.SLDASM | 2.70M |
111 | JYZZ1500-05-00.SLDPRT | 256.87K |
112 | 28三相立式电机[ZV-750-25-SZ-B-G1-LD-Q1].sldprt | 2.07M |
113 | 叶片.SLDPRT | 107.26K |
114 | 搅拌装置.SLDASM | 318.25K |
115 | 搅拌轴.SLDPRT | 69.75K |
此图纸下载需要1500金币
立即下载
发布者
皓月当空
创作: 66
粉丝: 31
加入时间:2021-06-01
模型信息
图纸格式:pdf,sldasm,sldprt,ipt
文件大小:62.07M
所需金币:1500
上传时间:2022-09-20 09:13:56
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2020
标签
图纸简介

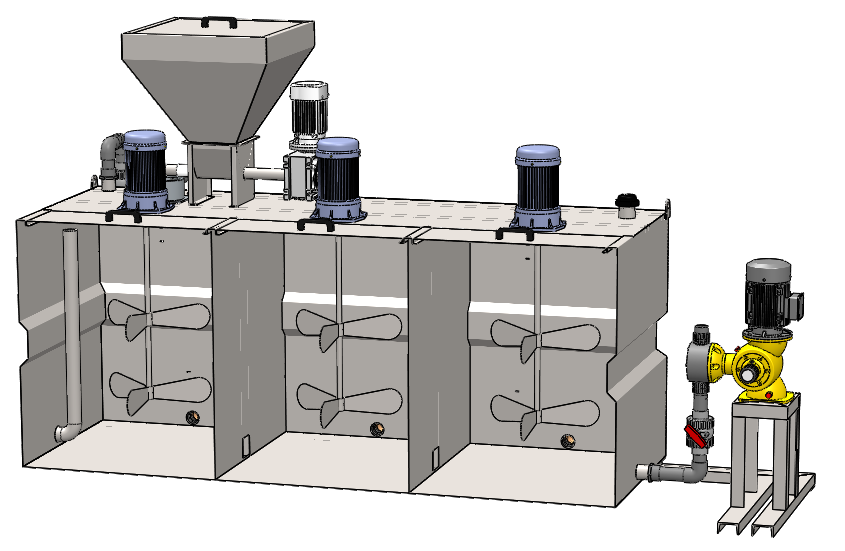

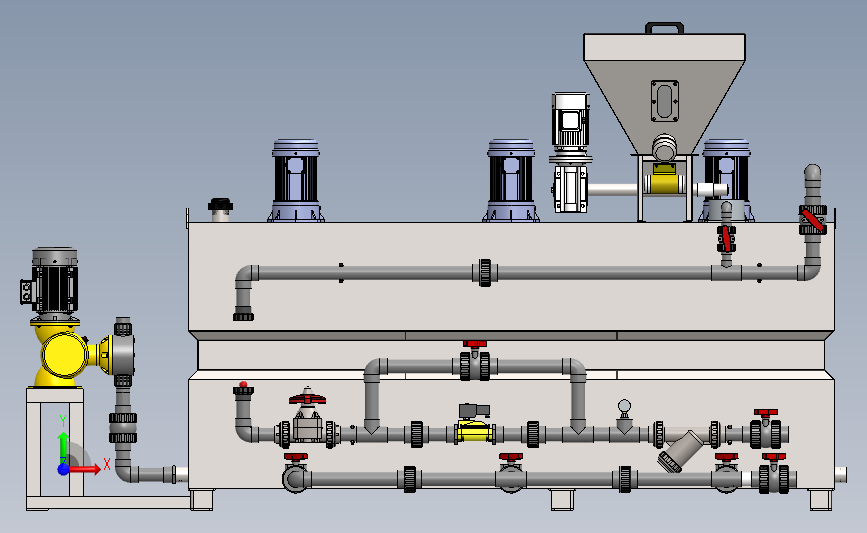

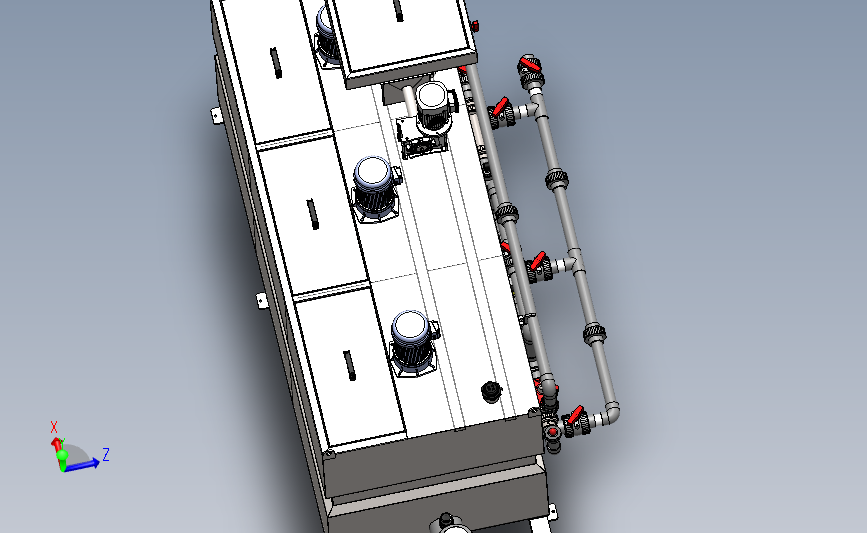

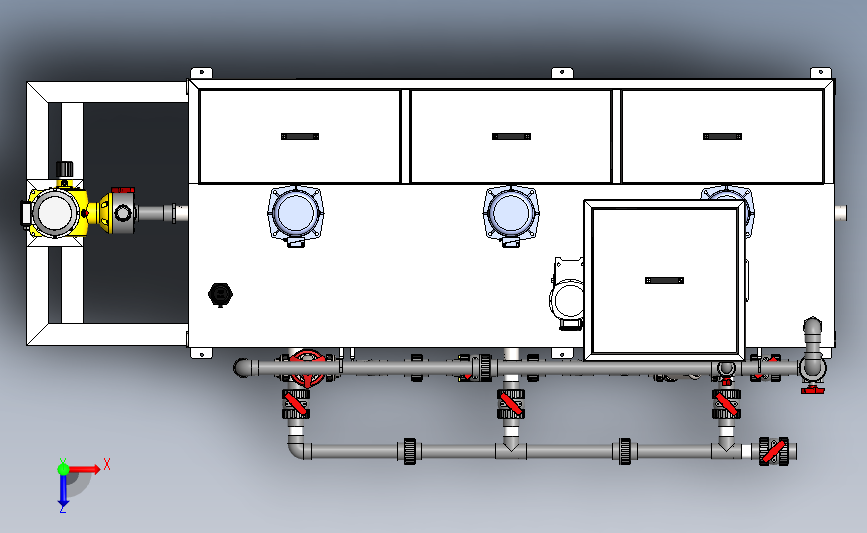

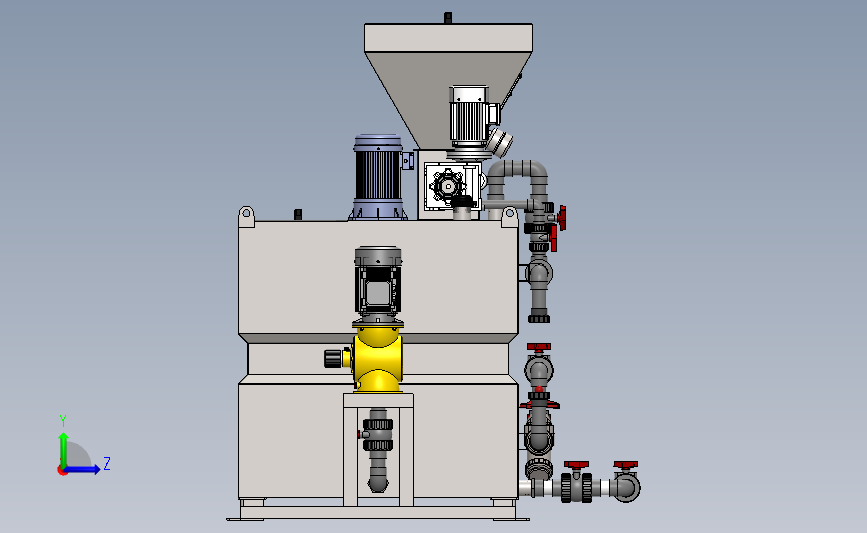

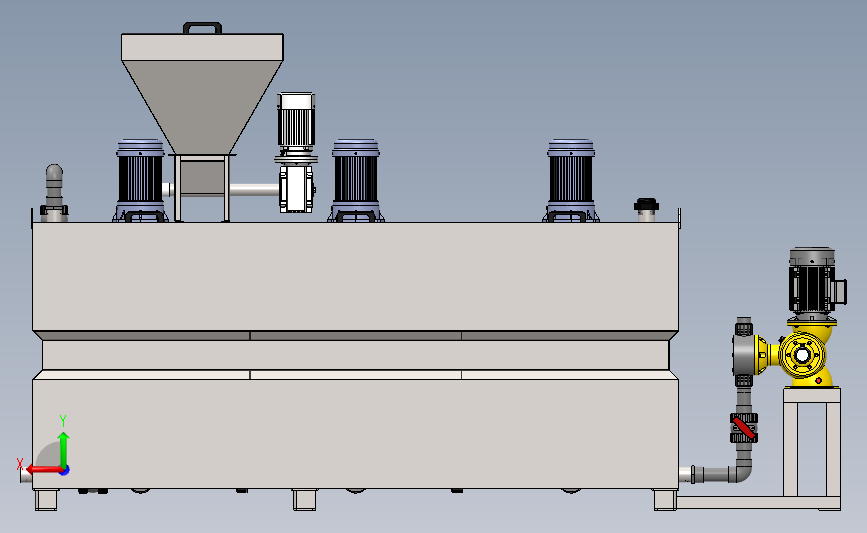

全自动加药装置:自动加药装置主要用于电厂的给水、炉水、循环水、废水等处理,也可用于石油、化工、环保、供水系统等行业。 自动加药装置为一体式的,8小时班,主要有溶液箱、搅拌机、加药泵、给水管路、干粉投加器、控制柜、安装平台等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将加药管接好接通电源即可启动投入运行,在运行过程中自动检测流体的酸碱度智能判断并加投相应的药液,这种工厂化的整套装置,可大大减少设计和现场施工的工作量,基本实现无人看管,对整机的质量、安全和现场投运提供了可靠的保证。
