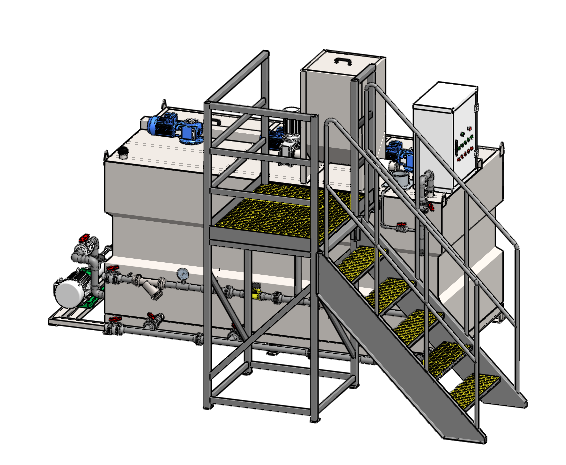

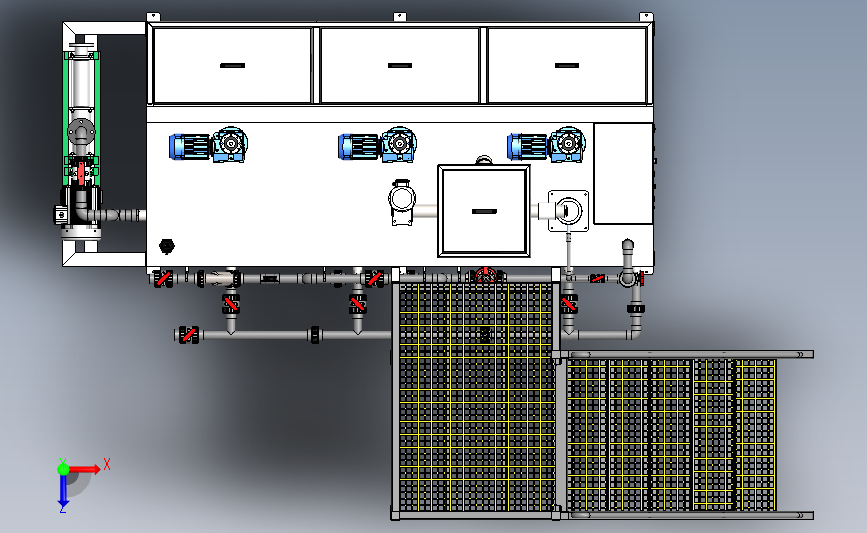

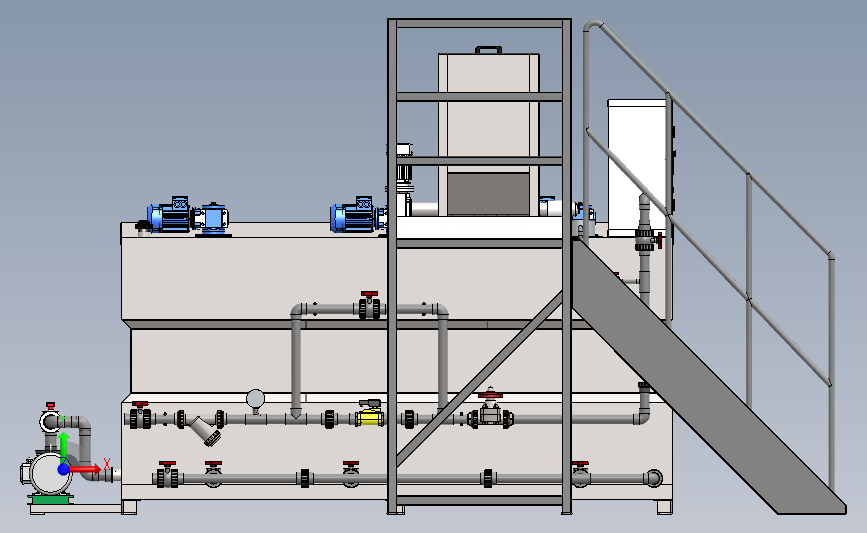

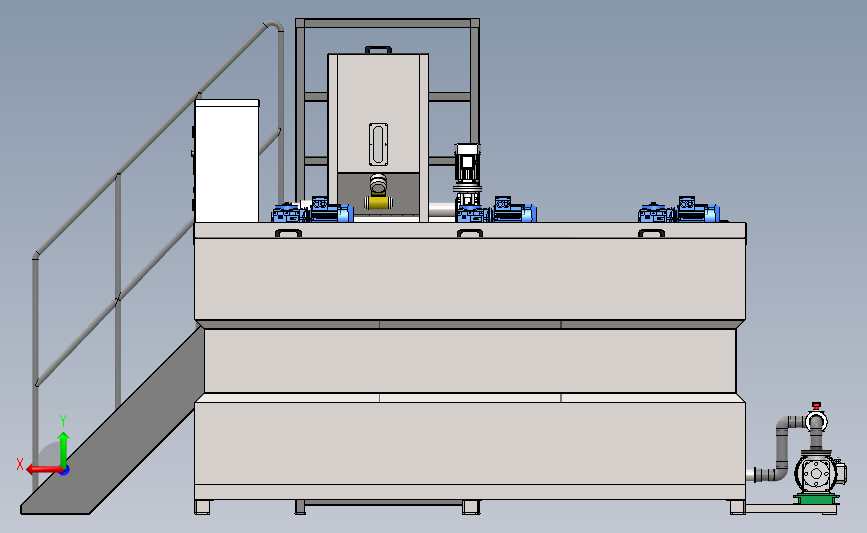

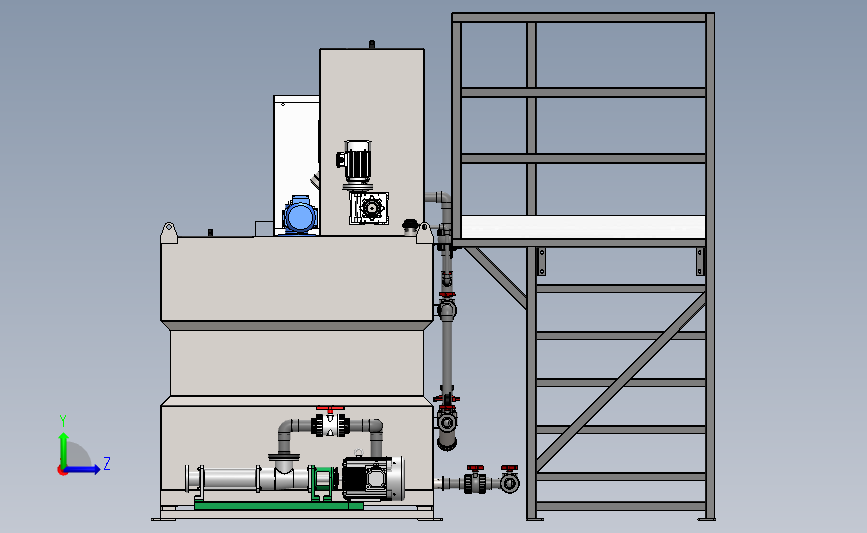

4000L全自动加药装置3D（ID:337064）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16636367286965.zip | 75.65M |
| 2 | BLD1-Y1.5.pdf | 19.75K |
| 3 | JYZZ4000-00（全自动加药装置4000L）.SLDASM | 7.78M |
| 4 | JYZZ4000-00（全自动加药装置4000L）带平台扶梯.SLDASM | 8.69M |
| 5 | JYZZ4000-01(进料杯).SLDPRT | 174.34K |
| 6 | JYZZ4000-02(走线槽).SLDPRT | 82.21K |

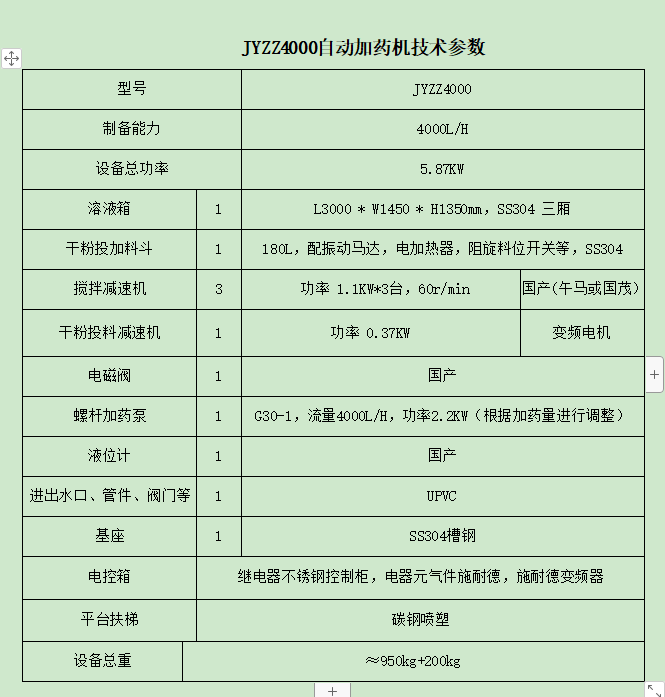

| 7 | JYZZ4000自动加药机技术参数.docx | 13.25K |
| 8 | 控制说明.bak | 83.78K |
| 9 | 控制说明.dwg | 84.29K |
| 10 | 液位控制器PS-5S.SLDPRT | 506.30K |
| 11 | DN40内丝接头.SLDPRT | 115.32K |
| 12 | DN50内丝接头.SLDPRT | 127.32K |

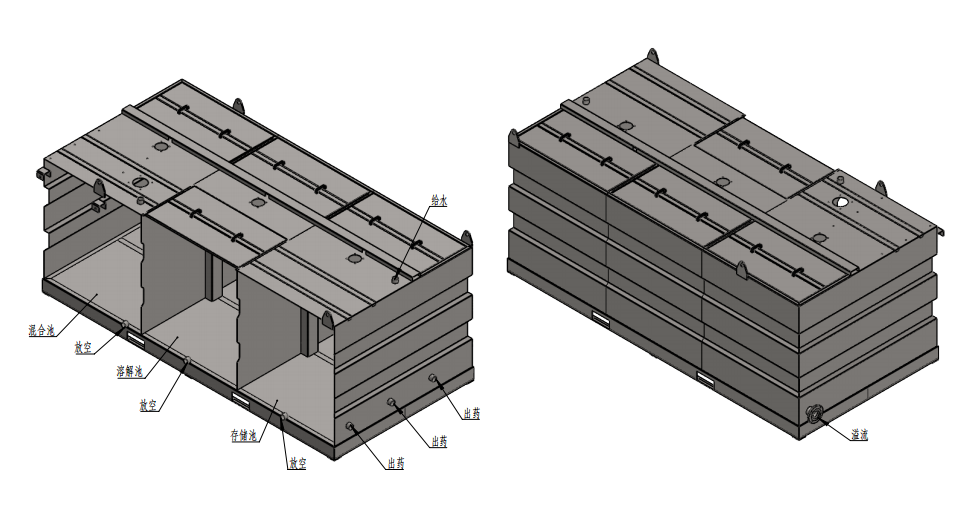

| 13 | JYZZ4000-01-00（溶解箱）.SLDPRT.SLDASM | 529.63K |
| 14 | JYZZ4000-01-01（底板）.SLDPRT | 68.58K |
| 15 | JYZZ4000-01-02左侧侧板.SLDPRT | 222.12K |
| 16 | JYZZ4000-01-03右侧侧板.SLDPRT | 207.77K |
| 17 | JYZZ4000-01-04前侧侧板.SLDPRT | 166.90K |
| 18 | JYZZ4000-01-05后侧侧板.SLDPRT | 218.44K |
| 19 | JYZZ4000-01-06顶板.bak | 293.38K |
| 20 | JYZZ4000-01-06顶板.SLDPRT | 187.89K |
| 21 | JYZZ4000-01-07隔板.SLDPRT | 92.39K |
| 22 | JYZZ4000-01-08-01门板面板.SLDPRT | 202.04K |
| 23 | JYZZ4000-01-08（门）.SLDPRT.SLDASM | 194.92K |
| 24 | JYZZ4000-01-09C型槽.SLDPRT | 70.55K |
| 25 | JYZZ4000-01-10加强筋.SLDPRT | 81.19K |
| 26 | JYZZ4000-01-11挡门条.SLDPRT | 154.41K |
| 27 | JYZZ4000-01-12吊耳.SLDPRT | 77.97K |
| 28 | JYZZ4000-01-13底框.SLDPRT | 150.43K |
| 29 | JYZZ4000-01-14支座.SLDPRT | 99.37K |
| 30 | JYZZ4000-01-15槽钢.SLDPRT | 103.04K |
| 31 | JYZZ4000-01-16溢流管.SLDPRT | 122.43K |
| 32 | 铝合金把手120mm.SLDPRT | 161.39K |
| 33 | 镜向JYZZ4000-01-14支座.SLDPRT | 93.74K |
| 34 | 镜向镜向JYZZ4000-01-14支座.SLDPRT | 96.29K |

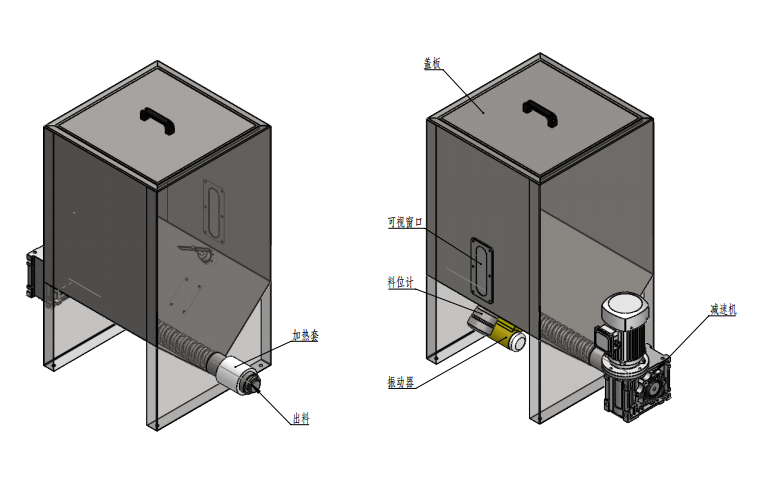

| 35 | JYZZ4000-02-00(干粉投料机).SLDASM | 1.59M |
| 36 | JYZZ4000-02-01(侧板1).SLDPRT | 189.87K |
| 37 | JYZZ4000-02-02(侧板2).SLDPRT | 189.96K |
| 38 | JYZZ4000-02-03(围板).SLDPRT | 329.13K |
| 39 | JYZZ4000-02-04(管子1).SLDPRT | 112.00K |
| 40 | JYZZ4000-02-05(管子2).SLDPRT | 113.69K |
| 41 | JYZZ4000-02-06(法兰盘).SLDPRT | 95.93K |
| 42 | JYZZ4000-02-07-00(门).SLDASM | 182.32K |
| 43 | JYZZ4000-02-07-01(门板).SLDPRT | 137.11K |
| 44 | JYZZ4000-02-08(亚克力板).SLDPRT | 74.71K |
| 45 | JYZZ4000-02-09(压板).SLDPRT | 88.04K |
| 46 | JYZZ4000-02-10(电机压板).SLDPRT | 83.94K |
| 47 | 加热器1（φ60x70 220V200W）.SLDPRT | 68.19K |
| 48 | 振动器1（HY0.1b 220V20W）.SLDPRT | 141.27K |
| 49 | 螺旋轴4000L.SLDPRT | 1.09M |
| 50 | 阻旋料位开关1（LJC24A3-T-JEZ）.SLDPRT | 148.49K |
| 51 | 63.SLDPRT | 1.99M |
| 52 | YE2-0.37KW-4p.EASM | 449.23K |
| 53 | YE2-63-0.37-4P.SLDASM | 690.83K |
| 54 | YE2-632-4减速电机.SLDPRT | 1.03M |
| 55 | 电机1.SLDPRT | 1.41M |
| 56 | JYZZ4000-03-00搅拌装置.SLDASM | 940.14K |
| 57 | JYZZ4000-03-01搅拌轴.SLDPRT | 79.96K |
| 58 | JYZZ4000-03-02叶片.SLDPRT | 119.11K |
| 59 | JYZZ4000-03-03套筒.SLDPRT | 138.86K |
| 60 | JYZZ4000-03-04减速机压板.SLDPRT | 110.05K |
| 61 | 平键8x7.SLDPRT | 60.84K |
| 62 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M4╱L╱A╱φ30╱φ200].sldasm | 908.16K |
| 63 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M4╱L╱A╱φ30╱φ200]_SAF47-97.sldprt | 2.16M |
| 64 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M4╱L╱A╱φ30╱φ200]_电机.sldprt | 1.16M |
| 65 | SAF37.SLDPRT | 2.77M |
| 66 | SAF47-97.SLDPRT | 2.05M |
| 67 | 电机.SLDPRT | 1.16M |
| 68 | 90°弯头DN15.SLDPRT | 147.30K |
| 69 | 90°弯头DN40.SLDPRT | 162.88K |
| 70 | 90°弯头DN50.SLDPRT | 171.33K |
| 71 | PU225电磁阀[PU225-DN40].sldprt | 564.75K |
| 72 | UPVC手动由令隔膜阀DN40.SLDPRT | 923.24K |
| 73 | ZCG系列高压电磁阀[ZCG-25.0-40-F].sldprt | 1.02M |
| 74 | 压力表-径向-40.SLDPRT | 300.93K |
| 75 | 压力表接头.SLDPRT | 73.21K |
| 76 | 压力表贴图.jpg | 38.16K |
| 77 | 变径三通DN40-15.SLDPRT | 112.61K |
| 78 | 变径三通DN40-25.SLDPRT | 116.75K |
| 79 | 外螺纹转承插DN40.SLDPRT | 271.68K |
| 80 | 外螺纹转承插DN50.SLDPRT | 238.69K |
| 81 | 活接DN40.SLDPRT | 160.48K |
| 82 | 直接DN25.SLDPRT | 72.89K |
| 83 | 等径三通DN40.SLDPRT | 117.68K |
| 84 | 转子流量计DN40(500-2500L).SLDPRT | 283.62K |
| 85 | FRPP承插球阀[50(2s)].sldprt | 383.48K |
| 86 | 出药管1DN50.SLDPRT | 83.99K |
| 87 | 出药管2DN50.SLDPRT | 84.82K |
| 88 | 出药管3DN50.SLDPRT | 88.20K |
| 89 | 出药管4DN50.SLDPRT | 84.38K |
| 90 | 出药管路50.SLDASM | 547.42K |
| 91 | 双由令球阀[DIN-2”].sldprt | 763.08K |
| 92 | 法兰DN50UPVC.SLDPRT | 91.45K |
| 93 | 放空管DN40.sldprt | 150.13K |
| 94 | 放空管路DN40.SLDASM | 1.06M |
| 95 | DN40手动球阀.SLDASM | 696.81K |
| 96 | DN40球阀球体.SLDPRT | 110.25K |
| 97 | DN40球阀端头.SLDPRT | 67.77K |
| 98 | DN40球阀螺帽.SLDPRT | 140.66K |
| 99 | DN40球阀阀体.SLDPRT | 661.53K |
| 100 | DN50球阀手柄.SLDPRT | 138.06K |
| 101 | 球阀密封垫.SLDPRT | 171.71K |
| 102 | FRPP承插球阀[15(1／2s)].sldprt | 374.52K |
| 103 | UPVC_Y型过滤器（由令）DN40.SLDPRT | 320.53K |
| 104 | 管卡DN40.SLDPRT | 107.68K |
| 105 | 给水管1DN40.SLDPRT | 85.00K |
| 106 | 给水管2DN40.SLDPRT | 68.91K |
| 107 | 给水管3DN40.SLDPRT | 78.94K |
| 108 | 给水管4DN40.SLDPRT | 86.91K |
| 109 | 给水管5DN15.SLDPRT | 72.39K |
| 110 | 给水管5DN40.SLDPRT | 77.71K |
| 111 | 给水管6DN40.SLDPRT | 77.60K |
| 112 | 给水管7DN15.SLDPRT | 85.58K |
| 113 | 给水管8DN40.SLDPRT | 79.46K |
| 114 | 给水管DN40.SLDPRT | 537.59K |
| 115 | 给水管路DN40.SLDASM | 2.95M |
| 116 | DN15球阀.SLDASM | 585.18K |
| 117 | DN15球阀手柄.SLDPRT | 131.80K |
| 118 | DN15球阀球体.SLDPRT | 95.14K |
| 119 | DN15球阀端头.SLDPRT | 77.50K |
| 120 | DN15球阀螺帽.SLDPRT | 137.81K |
| 121 | DN15球阀阀体.SLDPRT | 514.74K |
| 122 | 球阀密封垫.SLDPRT | 155.57K |
| 123 | JYZZ4000-05-00.SLDPRT | 142.52K |

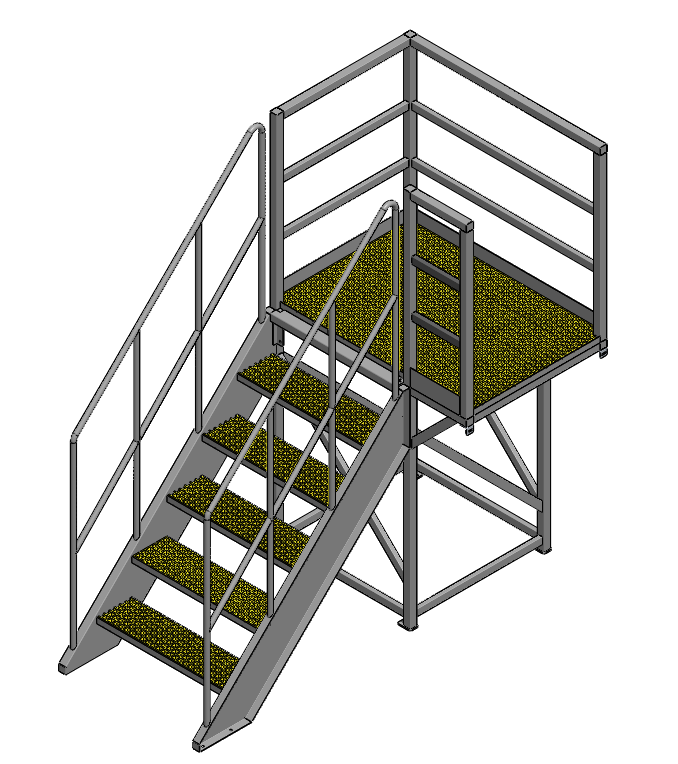

| 124 | JYZZ4000-06-00(平台扶梯).SLDASM | 978.10K |
| 125 | JYZZ4000-06-01-00(扶梯).SLDASM | 426.02K |
| 126 | JYZZ4000-06-01-01扶梯右侧板.SLDPRT | 166.14K |
| 127 | JYZZ4000-06-01-02扶梯左侧板.SLDPRT | 165.17K |
| 128 | JYZZ4000-06-01-03角铁1.SLDPRT | 86.24K |
| 129 | JYZZ4000-06-01-04角铁2.SLDPRT | 83.85K |
| 130 | JYZZ4000-06-02-00(平梯).SLDASM | 737.14K |
| 131 | JYZZ4000-06-02-01围板1.SLDPRT | 63.42K |
| 132 | JYZZ4000-06-02-02围板2.SLDPRT | 64.43K |
| 133 | JYZZ4000-06-02-03围板3.SLDPRT | 64.21K |
| 134 | JYZZ4000-06-02-04围板4.SLDPRT | 62.74K |
| 135 | JYZZ4000-06-02-05角铁.SLDPRT | 90.78K |
| 136 | JYZZ4000-06-02-06角铁2.SLDPRT | 126.44K |
| 137 | 平台横梁1（50x30）.SLDPRT | 80.20K |
| 138 | 平台横梁2（50x30）.SLDPRT | 78.16K |
| 139 | 平台横梁3（50x50）.SLDPRT | 77.96K |
| 140 | 平台横梁4（50x50）.SLDPRT | 97.96K |
| 141 | 平台横梁5（50x50）.SLDPRT | 102.72K |
| 142 | 平台玻璃钢栅格.SLDPRT | 2.60M |
| 143 | 平台立柱1（50X50）.SLDPRT | 111.02K |
| 144 | 平台立柱2（50X50）.SLDPRT | 93.06K |
| 145 | 平台立柱3（50X50）.SLDPRT | 73.97K |
| 146 | 扶梯护栏.SLDPRT | 253.43K |
| 147 | 扶梯角钢40x40x4.SLDPRT | 77.05K |
| 148 | 斜撑2（50x30）.SLDPRT | 102.40K |
| 149 | 斜撑（50x30）.SLDPRT | 98.42K |
| 150 | 脚踏板.SLDASM | 183.78K |
| 151 | 脚踏板玻璃钢栅格.SLDPRT | 517.24K |
| 152 | JYZZ4000-07-00控制柜.SLDPRT.SLDASM | 803.90K |
| 153 | JYZZ4000-07-01底板.SLDPRT | 188.77K |
| 154 | JYZZ4000-07-02顶板.SLDPRT | 156.13K |
| 155 | JYZZ4000-07-03侧板.SLDPRT | 190.74K |
| 156 | JYZZ4000-07-04门板.SLDPRT | 305.54K |
| 157 | 停止按钮.SLDPRT | 104.33K |
| 158 | 启动按钮.SLDPRT | 101.49K |
| 159 | 急停开关.SLDPRT | 283.70K |
| 160 | 电源指示灯.sldprt | 1.29M |
| 161 | 西门子触摸屏模型.SLDPRT | 1.31M |
| 162 | 触摸屏.SLDPRT | 114.66K |
| 163 | CL226-1.SLDPRT | 191.09K |
| 164 | CL226-销子.SLDPRT | 70.73K |
| 165 | CL226[CL226-1].sldasm | 163.92K |
| 166 | CL226[CL226-1]_CL226-1.sldprt | 262.16K |
| 167 | CL226[CL226-1]_CL226-销子.sldprt | 71.78K |
| 168 | 90°门锁.sldasm | 110.01K |
| 169 | 压板.sldprt | 39.54K |
| 170 | 门锁.sldprt | 66.09K |
| 171 | 门锁片.sldprt | 36.78K |

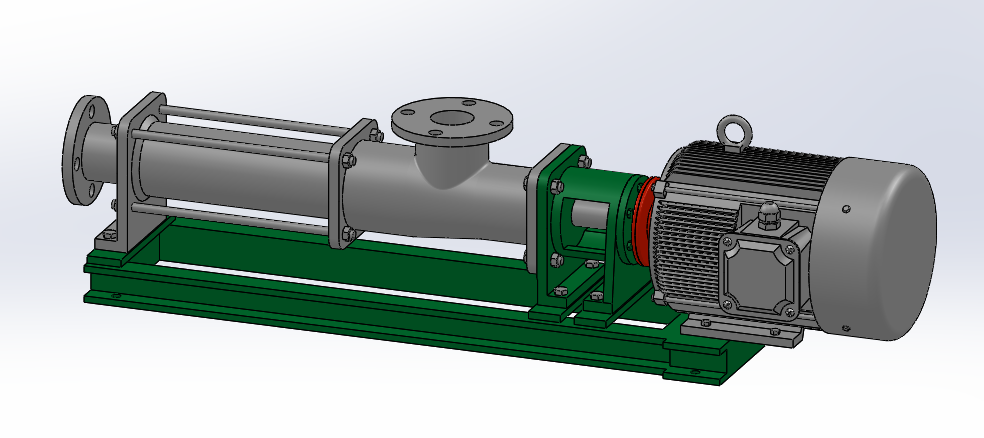

| 172 | 耐驰螺杆泵NM031BY01L06B.sldasm | 713.67K |
| 173 | 耐驰螺杆泵_电机.sldprt | 3.65M |
| 174 | 耐驰螺杆泵泵体.sldprt | 2.54M |
此图纸下载需要300金币
立即下载
发布者
皓月当空
创作: 66
粉丝: 30
加入时间：2021-06-01
模型信息
图纸格式：pdf,sldasm,sldprt
文件大小：77.47M
所需金币：300
上传时间：2022-09-20 09:19:16
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

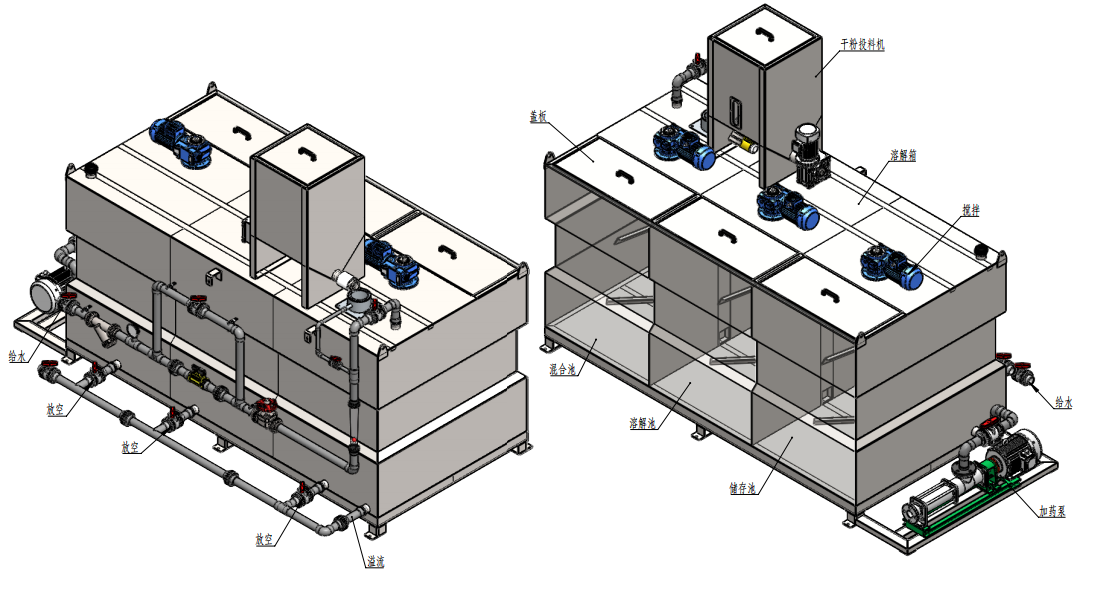

全自动加药装置：自动加药装置主要用于电厂的给水、炉水、循环水、废水等处理，也可用于石油、化工、环保、供水系统等行业。 自动加药装置为一体式的，8小时班，主要有溶液箱、搅拌机、加药泵、给水管路、干粉投加器、控制柜、安装平台等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间，将加药管接好接通电源即可启动投入运行，在运行过程中自动检测流体的酸碱度智能判断并加投相应的药液，这种工厂化的整套装置，可大大减少设计和现场施工的工作量，基本实现无人看管，对整机的质量、安全和现场投运提供了可靠的保证。
