8000L(PAC)全自动加药装置3D(ID:337066)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 16636368763907.zip | 76.00M |
2 | PAC8000-00-00(PAC全自动加药装置)+平台扶梯.SLDASM | 8.18M |
3 | PAC8000-00-00(PAC全自动加药装置).SLDASM | 8.53M |
4 | PAC8000-01(通明波纹软管).SLDPRT | 722.69K |
5 | PAC8000-02(液位传感器).SLDPRT | 264.17K |

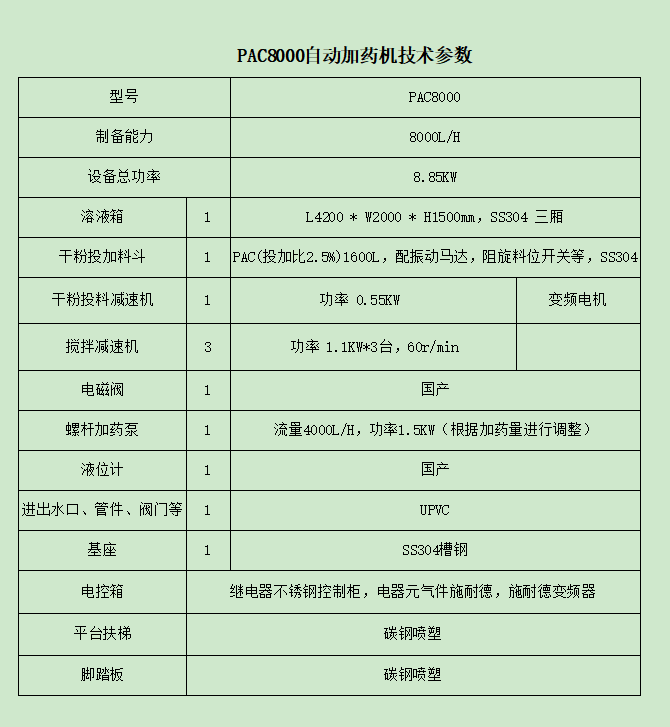

6 | PAC8000自动加药机技术参数.docx | 13.21K |
7 | ~$TPAD8000-07(液位传感器).SLDPRT | 7B |
8 | 抱箍125-150.sldprt | 680.49K |
9 | 控制说明.dwg | 76.73K |
10 | DN50内丝接头.SLDPRT | 127.68K |

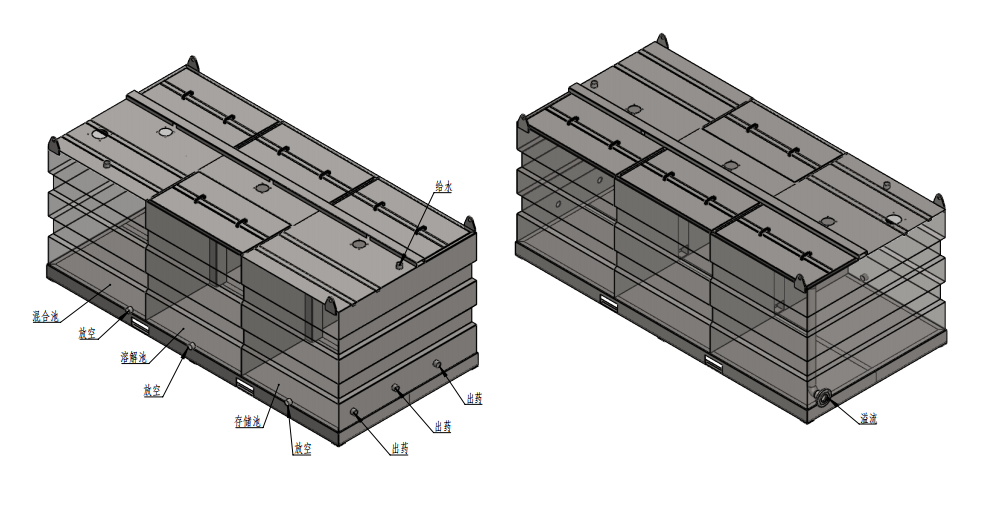

11 | PAC8000-01-00(PAC溶解箱).SLDASM | 614.94K |
12 | PAC8000-01-01(底板).SLDPRT | 67.07K |
13 | PAC8000-01-02左侧侧板.SLDPRT | 392.56K |
14 | PAC8000-01-03右侧侧板.SLDPRT | 266.75K |
15 | PAC8000-01-04前侧侧板.SLDPRT | 317.89K |
16 | PAC8000-01-05后侧侧板.SLDPRT | 281.15K |
17 | PAC8000-01-06顶板.SLDPRT | 302.45K |
18 | PAC8000-01-07隔板.SLDPRT | 112.84K |
19 | PAC8000-01-08-01门板面板.SLDPRT | 212.44K |
20 | PAC8000-01-08-02加强筋.SLDPRT | 99.63K |
21 | PAC8000-01-08(门).SLDASM | 195.79K |
22 | PAC8000-01-09C型槽.SLDPRT | 71.30K |
23 | PAC8000-01-10加强筋.SLDPRT | 99.70K |
24 | PAC8000-01-11溢流管.SLDPRT | 155.85K |
25 | PAC8000-01-12挡门条.SLDPRT | 151.89K |
26 | PAC8000-01-13吊耳.SLDPRT | 79.43K |
27 | PAC8000-01-14安装板.SLDPRT | 258.09K |
28 | PAC8000-01-15走线槽.SLDPRT | 127.67K |
29 | PAC8000-01-16连接板.SLDPRT | 107.67K |
30 | PAC8000-01-17底座.SLDPRT | 245.22K |
31 | 铝合金把手120mm.SLDPRT | 159.53K |
32 | GB╱T 7810-1995[带方形座轴承[UELFU]UELFU207].sldprt | 404.03K |

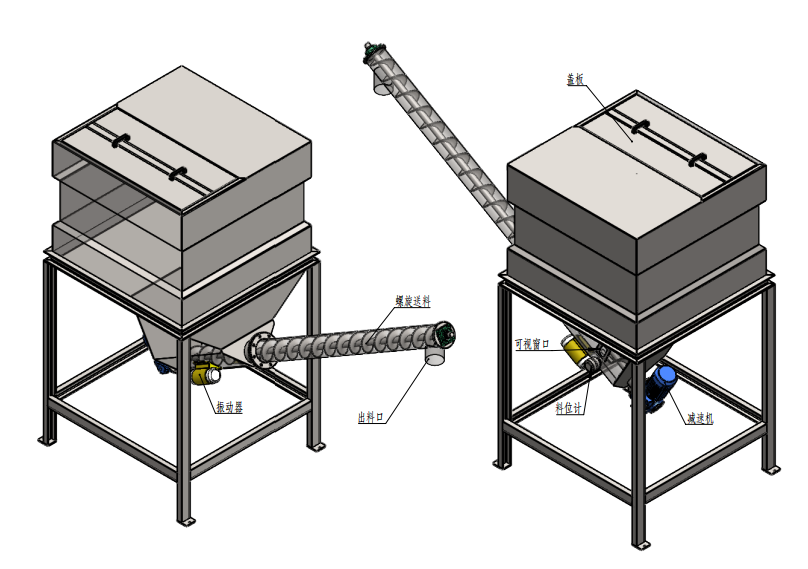

33 | PAC8000-02-00(干粉投料机).SLDASM | 1.97M |
34 | PAC8000-02-01(侧板1).SLDPRT | 248.84K |
35 | PAC8000-02-02(侧板2).SLDPRT | 221.02K |
36 | PAC8000-02-03(侧板3).SLDPRT | 237.47K |
37 | PAC8000-02-04(侧板4).SLDPRT | 152.92K |
38 | PAC8000-02-05(顶板).SLDPRT | 127.04K |
39 | PAC8000-02-06(围板).SLDPRT | 188.56K |
40 | PAC8000-02-07-00(门) .SLDASM | 210.93K |
41 | PAC8000-02-07-01(门板) .SLDPRT | 182.25K |
42 | PAC8000-02-07-02(加强筋).SLDPRT | 100.61K |
43 | PAC8000-02-08(端板1).SLDPRT | 82.18K |
44 | PAC8000-02-09(端板2).SLDPRT | 75.32K |
45 | PAC8000-02-10(支座).SLDPRT | 317.13K |
46 | PAC8000-02-11(法兰).SLDPRT | 121.87K |
47 | PAC8000-02-12(法兰2).SLDPRT | 128.96K |
48 | PAC8000-02-13-00(出料管) .SLDASM | 345.90K |
49 | PAC8000-02-13-01(管子).SLDPRT | 128.12K |
50 | PAC8000-02-13-02(法兰3).SLDPRT | 130.47K |
51 | PAC8000-02-13-03(法兰4).SLDPRT | 407.61K |
52 | PAC8000-02-14(螺旋轴).SLDPRT | 645.06K |
53 | PAC8000-02-15(亚克力板).SLDPRT | 74.71K |
54 | PAC8000-02-16(压板).SLDPRT | 88.29K |
55 | 圆管Φ108x3.SLDPRT | 109.38K |
56 | 圆管Φ159x3.5.SLDPRT | 110.13K |
57 | 振动器1(HY250 220V20W).SLDPRT | 132.75K |
58 | 铝合金把手120mm.SLDPRT | 159.53K |
59 | 阻旋料位开关1(LJC24A3-T-JEZ).SLDPRT | 148.49K |
60 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M5╱T╱A╱φ30╱φ200].sldasm | 917.51K |
61 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M5╱T╱A╱φ30╱φ200]_SAF47-97.sldprt | 2.17M |
62 | SAF..Y..斜齿轮-蜗轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[SAF57-54.05╱Y280-4╱M5╱T╱A╱φ30╱φ200]_电机.sldprt | 1.15M |
63 | SAF37.SLDPRT | 2.77M |
64 | SAF47-97.SLDPRT | 2.05M |
65 | 电机.SLDPRT | 1.15M |
66 | PAC8000-03-00(PAM投加口).SLDASM | 150.13K |
67 | PAC8000-03-01(连接板).SLDPRT | 104.09K |
68 | PAC8000-03-02(挡水板).SLDPRT | 94.40K |
69 | PAC8000-03-03(锥筒).SLDPRT | 487.94K |
70 | PAC8000-03-04(导向板).SLDPRT | 97.49K |
71 | PAC8000-03-05(管子).SLDPRT | 119.27K |
72 | 90°弯头DN15.SLDPRT | 147.75K |
73 | 90°弯头DN50.SLDPRT | 158.77K |
74 | UPVC手动由令隔膜阀DN50.SLDPRT | 1003.91K |
75 | 压力表-径向-100.SLDPRT | 151.11K |
76 | 压力表接头.SLDPRT | 74.56K |
77 | 压力表贴图.jpg | 38.16K |
78 | 变径三通DN40-15.SLDPRT | 112.61K |
79 | 变径三通DN50-15.sldprt | 98.98K |
80 | 变径三通DN50-25.sldprt | 103.12K |
81 | 外螺纹转承插DN15.SLDPRT | 259.94K |
82 | 外螺纹转承插DN50.SLDPRT | 239.15K |
83 | 活接DN50.SLDPRT | 160.35K |
84 | 等径三通DN50.SLDPRT | 117.39K |
85 | 90°弯头DN40.SLDPRT | 162.49K |
86 | PAC800出药管DN50.SLDPRT | 150.01K |
87 | PAC800出药管路DN50.SLDASM | 621.99K |
88 | PAC800加药管DN50.SLDPRT | 102.74K |
89 | PAC800加药管路DN50.SLDASM | 737.12K |
90 | 双由令球阀[DIN-2”].sldprt | 781.19K |
91 | 法兰DN40UPVC.SLDPRT | 110.26K |
92 | 法兰DN50UPVC.SLDPRT | 109.56K |
93 | DN40手动球阀.SLDASM | 675.23K |
94 | DN40球阀球体.SLDPRT | 109.25K |
95 | DN40球阀端头.SLDPRT | 67.21K |
96 | DN40球阀螺帽.SLDPRT | 140.29K |
97 | DN40球阀阀体.SLDPRT | 662.37K |
98 | DN50球阀手柄.SLDPRT | 137.83K |
99 | 球阀密封垫.SLDPRT | 140.38K |
100 | PAC8000放空管DN50.SLDPRT | 128.73K |
101 | PAC8000放空管路DN50..SLDASM | 597.94K |
102 | PAC8000给水管DN50.SLDPRT | 529.84K |
103 | PAC8000给水管路DN50.SLDASM | 2.87M |
104 | PU225系列电磁阀[DN50].sldprt | 575.76K |
105 | UPVC_Y型过滤器(由令)DN50.SLDPRT | 469.92K |
106 | 变径三通DN50-15.sldprt | 104.44K |
107 | 管卡DN50.SLDPRT | 106.76K |
108 | DN15球阀.SLDASM | 586.56K |
109 | DN15球阀手柄.SLDPRT | 132.48K |
110 | DN15球阀球体.SLDPRT | 96.59K |
111 | DN15球阀端头.SLDPRT | 77.64K |
112 | DN15球阀螺帽.SLDPRT | 136.95K |
113 | DN15球阀阀体.SLDPRT | 515.00K |
114 | 球阀密封垫.SLDPRT | 156.01K |
115 | 玻璃浮子流量计DN50.SLDASM | 156.71K |
116 | 玻璃浮子流量计内支架.SLDPRT | 106.77K |
117 | 玻璃浮子流量计浮子.SLDPRT | 89.48K |
118 | 玻璃浮子流量计端头.SLDPRT | 111.86K |
119 | 玻璃浮子流量计筒体.SLDPRT | 137.07K |
120 | 玻璃浮子流量计芯轴.SLDPRT | 63.18K |
121 | 玻璃浮子流量计螺帽.SLDPRT | 178.97K |
122 | PAC8000-05-00加药泵组.SLDASM | 788.12K |
123 | PAC8000-05-01底座.SLDPRT | 323.53K |
124 | PAC8000-06-00搅拌.SLDASM | 450.43K |
125 | PAC8000-06-01.SLDPRT | 71.12K |
126 | PAC8000-06-02-01套筒.SLDPRT | 138.86K |
127 | PAC8000-06-02-02叶片.SLDPRT | 118.53K |
128 | PAC8000-06-02.SLDASM | 64.79K |
129 | PAC8000-06-03.SLDPRT | 86.54K |
130 | PAC8000-06-04.SLDPRT | 62.61K |
131 | RF57_DRN90L4-200(搅拌机SEW).SLDPRT | 1017.10K |
132 | ~$TPAD8000.02-01.SLDPRT | 7B |
133 | ~$TPAD8000.02-02.SLDPRT | 7B |
134 | ~$TPAD8000.02-03.SLDPRT | 7B |
135 | ~$TPAD8000.02-04.SLDPRT | 7B |
136 | ~$TPAD8000.02.00.SLDASM | 7B |

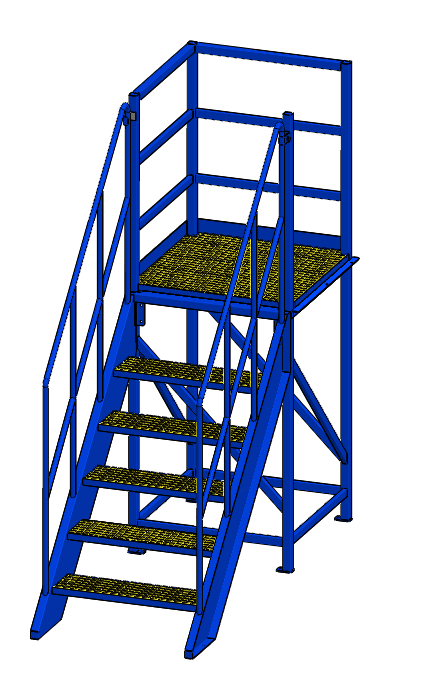

137 | PAC8000-07-00(平台扶梯).SLDASM | 796.20K |
138 | PAC8000-07-01-00(扶梯).SLDASM | 411.87K |
139 | PAC8000-07-01-01扶梯右侧板.SLDPRT | 163.33K |
140 | PAC8000-07-01-02扶梯左侧板.SLDPRT | 164.82K |
141 | PAC8000-07-01-03角铁1.SLDPRT | 89.10K |
142 | PAC8000-07-01-04角铁2.SLDPRT | 85.06K |
143 | PAC8000-07-01-05角铁3.SLDPRT | 95.29K |
144 | PAC8000-07-02-00(平台).SLDASM | 502.83K |
145 | PAC8000-07-02-01围板1.SLDPRT | 64.15K |
146 | PAC8000-07-02-02围板2.SLDPRT | 65.82K |
147 | PAC8000-07-02-03围板3.SLDPRT | 64.21K |
148 | PAC8000-07-02-04围板4.SLDPRT | 63.48K |
149 | PAC8000-07-02-05角铁.SLDPRT | 91.99K |
150 | PAC8000-07-02-06角铁2.SLDPRT | 105.11K |
151 | PAC8000-07-02-07角铁3.SLDPRT | 96.75K |
152 | 平台横梁1(50x30).SLDPRT | 82.17K |
153 | 平台横梁2(50x30).SLDPRT | 81.71K |
154 | 平台横梁3(50x50).SLDPRT | 79.86K |
155 | 平台玻璃钢栅格.SLDPRT | 1.90M |
156 | 平台立柱1(50X50).SLDPRT | 111.47K |
157 | 扶梯护栏.SLDPRT | 243.78K |
158 | 扶梯角钢40x40x4.SLDPRT | 78.83K |
159 | 斜撑(50x30).SLDPRT | 96.46K |
160 | 脚踏板.SLDASM | 183.61K |
161 | 脚踏板玻璃钢栅格.SLDPRT | 517.24K |

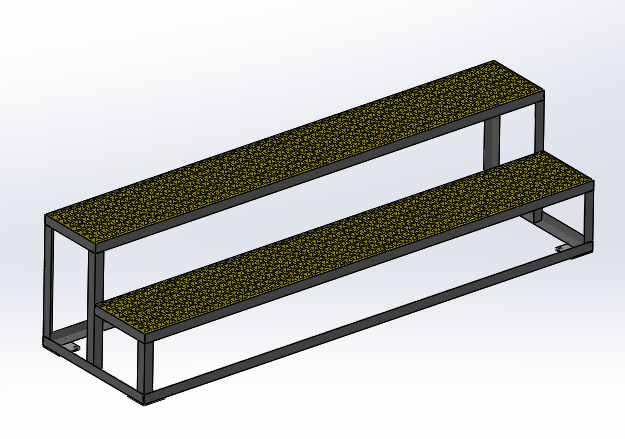

162 | PAC8000-08-00脚踏板.SLDASM | 401.23K |
163 | PAC8000-08-01支架.SLDPRT | 399.68K |
164 | 脚踏板玻璃钢栅格2090x290.SLDPRT | 1.13M |
165 | PAC8000-09-00控制柜.SLDASM | 808.54K |
166 | PAC8000-09-01底板.SLDPRT | 188.77K |
167 | PAC8000-09-02顶板.SLDPRT | 156.13K |
168 | PAC8000-09-03侧板.SLDPRT | 190.74K |
169 | PAC8000-09-04门板.SLDPRT | 305.54K |
170 | 停止按钮.SLDPRT | 104.33K |
171 | 启动按钮.SLDPRT | 101.49K |
172 | 急停开关.SLDPRT | 283.70K |
173 | 电源指示灯.sldprt | 1.29M |
174 | 西门子触摸屏模型.SLDPRT | 1.31M |
175 | 触摸屏.SLDPRT | 114.66K |
176 | CL226-1.SLDPRT | 191.09K |
177 | CL226-销子.SLDPRT | 70.73K |
178 | CL226[CL226-1].sldasm | 163.92K |
179 | CL226[CL226-1]_CL226-1.sldprt | 262.16K |
180 | CL226[CL226-1]_CL226-销子.sldprt | 71.78K |
181 | 90°门锁.sldasm | 110.01K |
182 | 压板.sldprt | 39.54K |
183 | 门锁.sldprt | 66.09K |
184 | 门锁片.sldprt | 36.78K |
185 | 耐驰螺杆泵NM031BY01L06B.sldasm | 679.77K |
186 | 耐驰螺杆泵_电机.sldprt | 3.65M |
187 | 耐驰螺杆泵泵体.sldprt | 2.63M |
此图纸下载需要350金币
立即下载
发布者
皓月当空
创作: 66
粉丝: 31
加入时间:2021-06-01
模型信息
图纸格式:sldasm,sldprt
文件大小:77.82M
所需金币:350
上传时间:2022-09-20 09:21:43
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2020
标签
solidworks2018
图纸简介

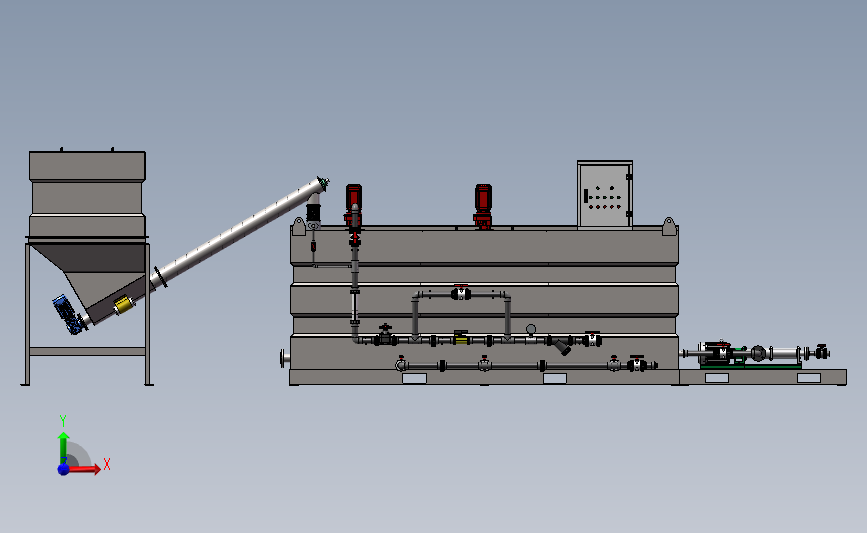

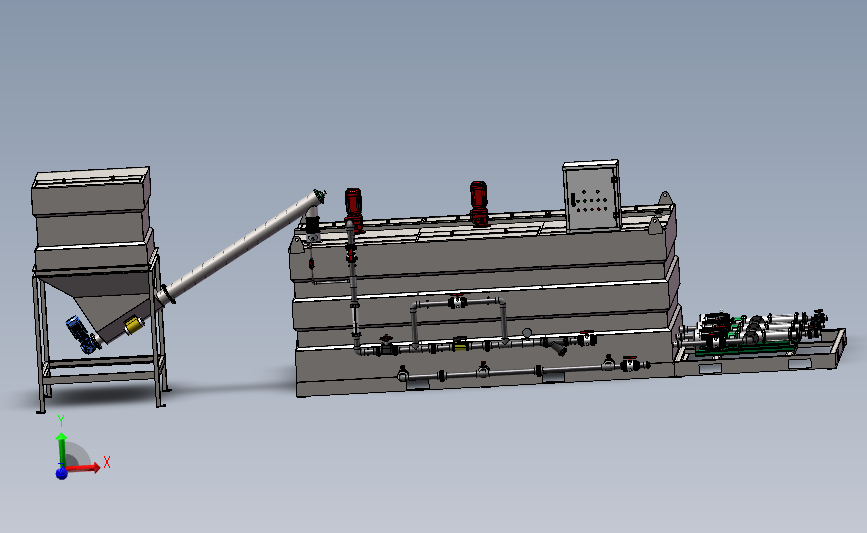

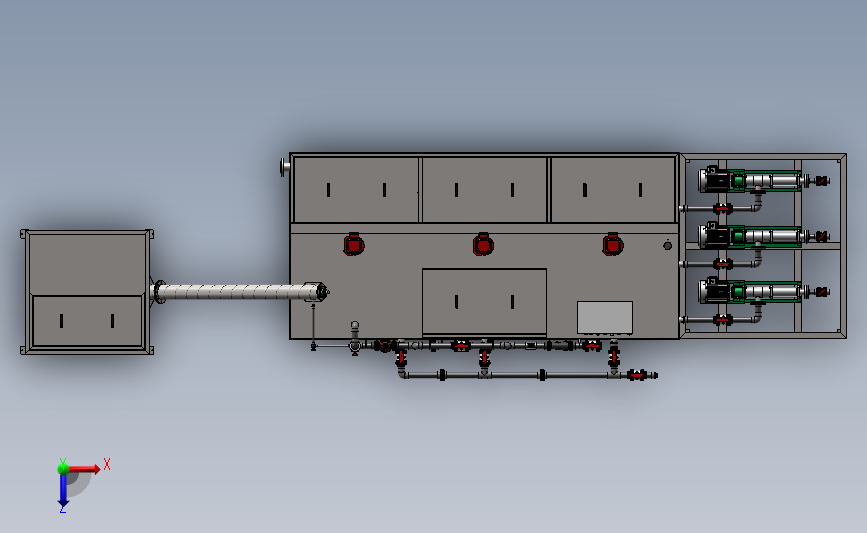

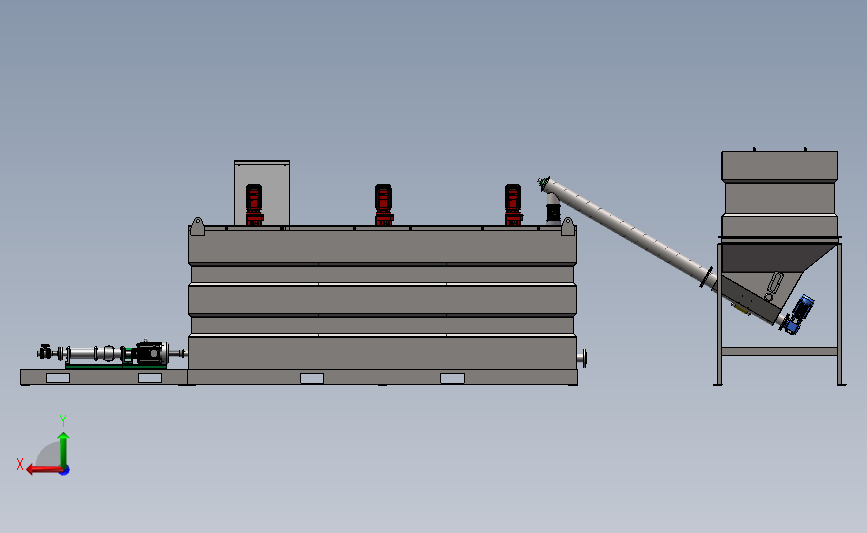

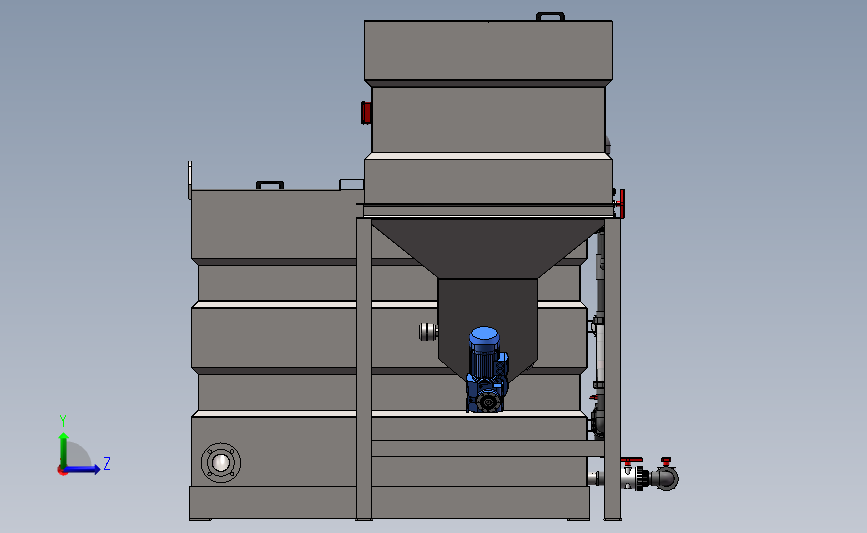

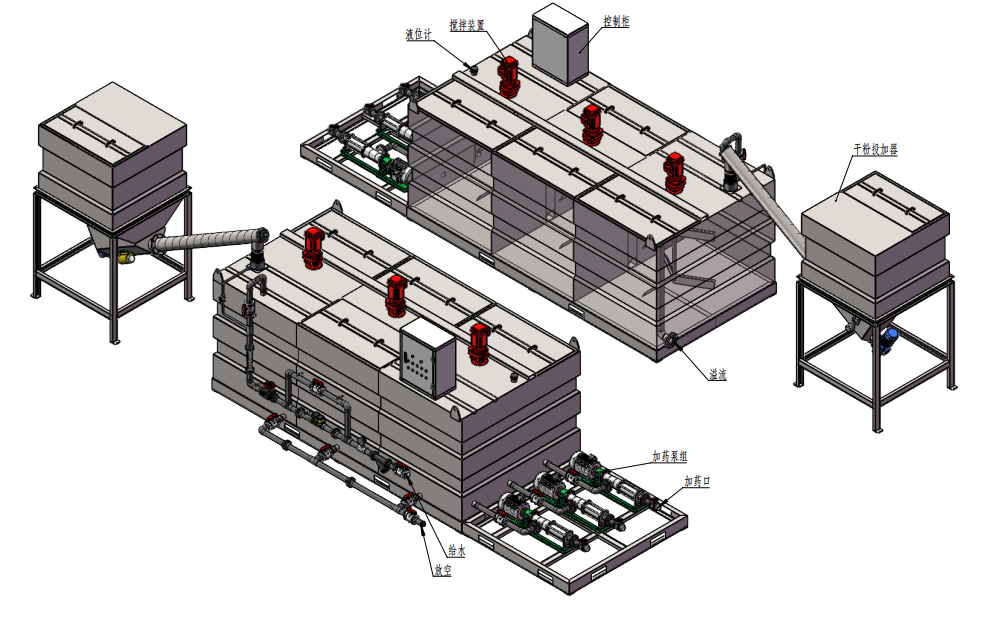

全自动加药装置:自动加药装置主要用于电厂的给水、炉水、循环水、废水等处理,也可用于石油、化工、环保、供水系统等行业。PAC(聚丙烯酰胺) 自动加药装置为一体式的,PAC配比浓度2.5%,8小时班,主要有溶液箱、搅拌机、加药泵、给水管路、干粉投加器、控制柜、安装平台等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间,将加药管接好接通电源即可启动投入运行,在运行过程中自动检测流体的酸碱度智能判断并加投相应的药液,这种工厂化的整套装置,可大大减少设计和现场施工的工作量,基本实现无人看管,对整机的质量、安全和现场投运提供了可靠的保证。
