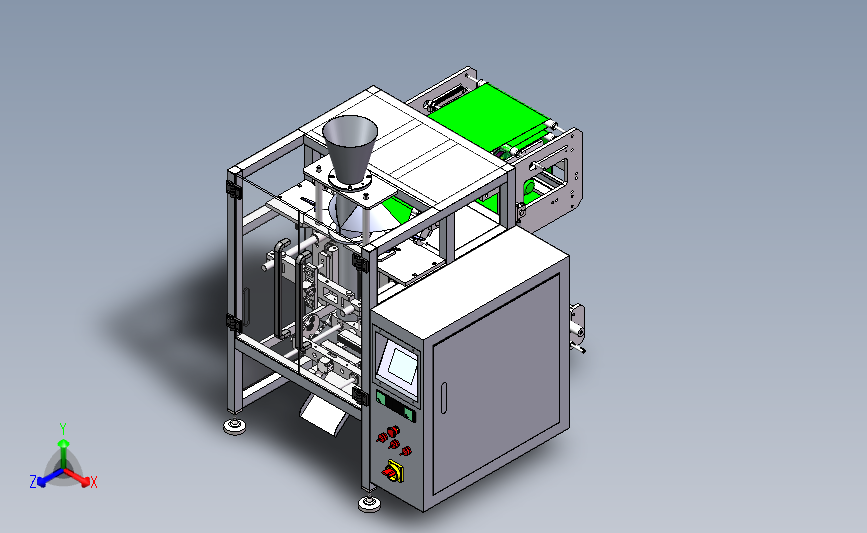

智能化双运膜纵封横封包装机（ID:339302）

机械设备 / 包装设备 / 智能化双运膜纵封横封包装机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16637235223618.rar	36.54M
2	MZ320主机.SLDASM	7.26M

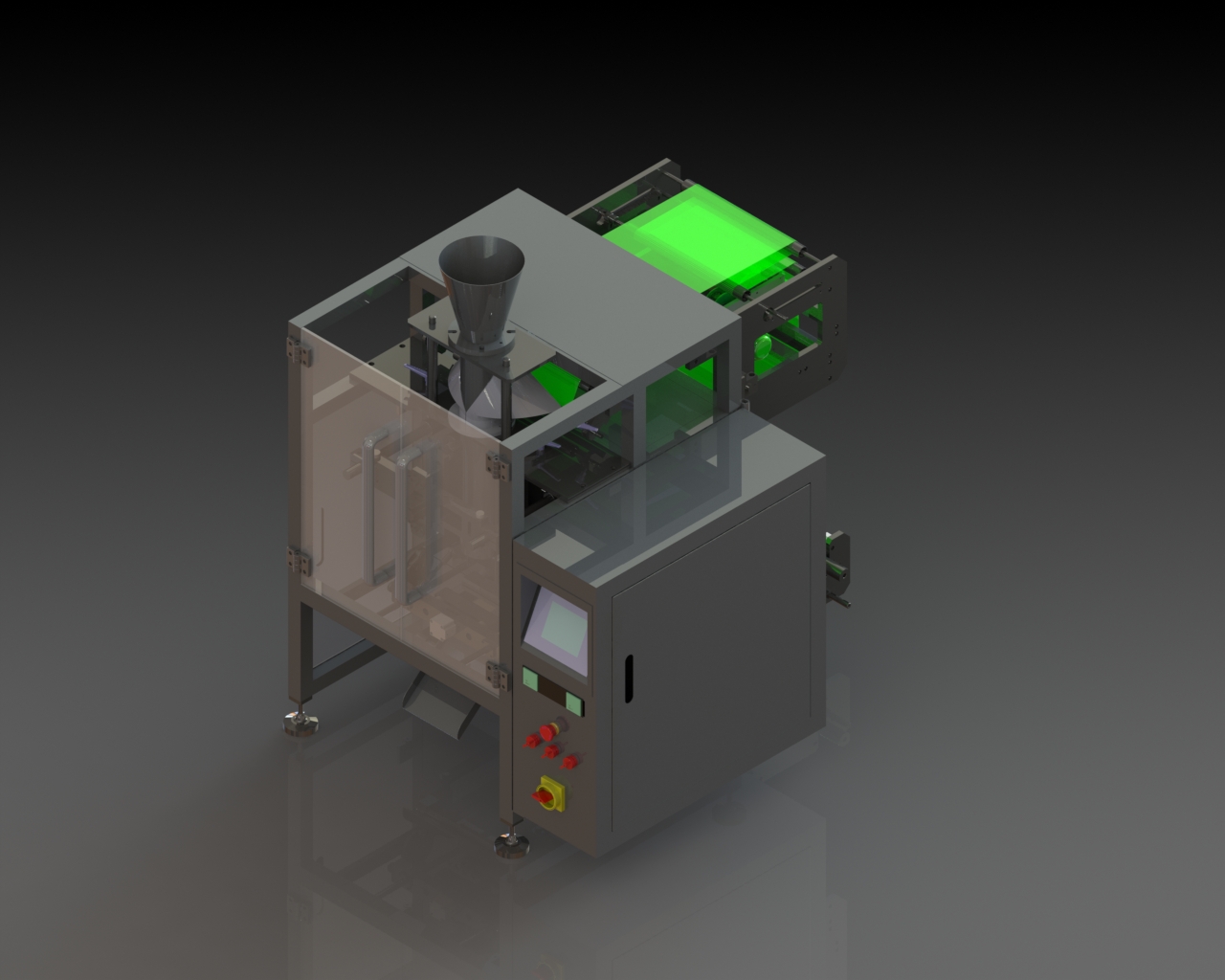

3	主机.JPG	402.29K

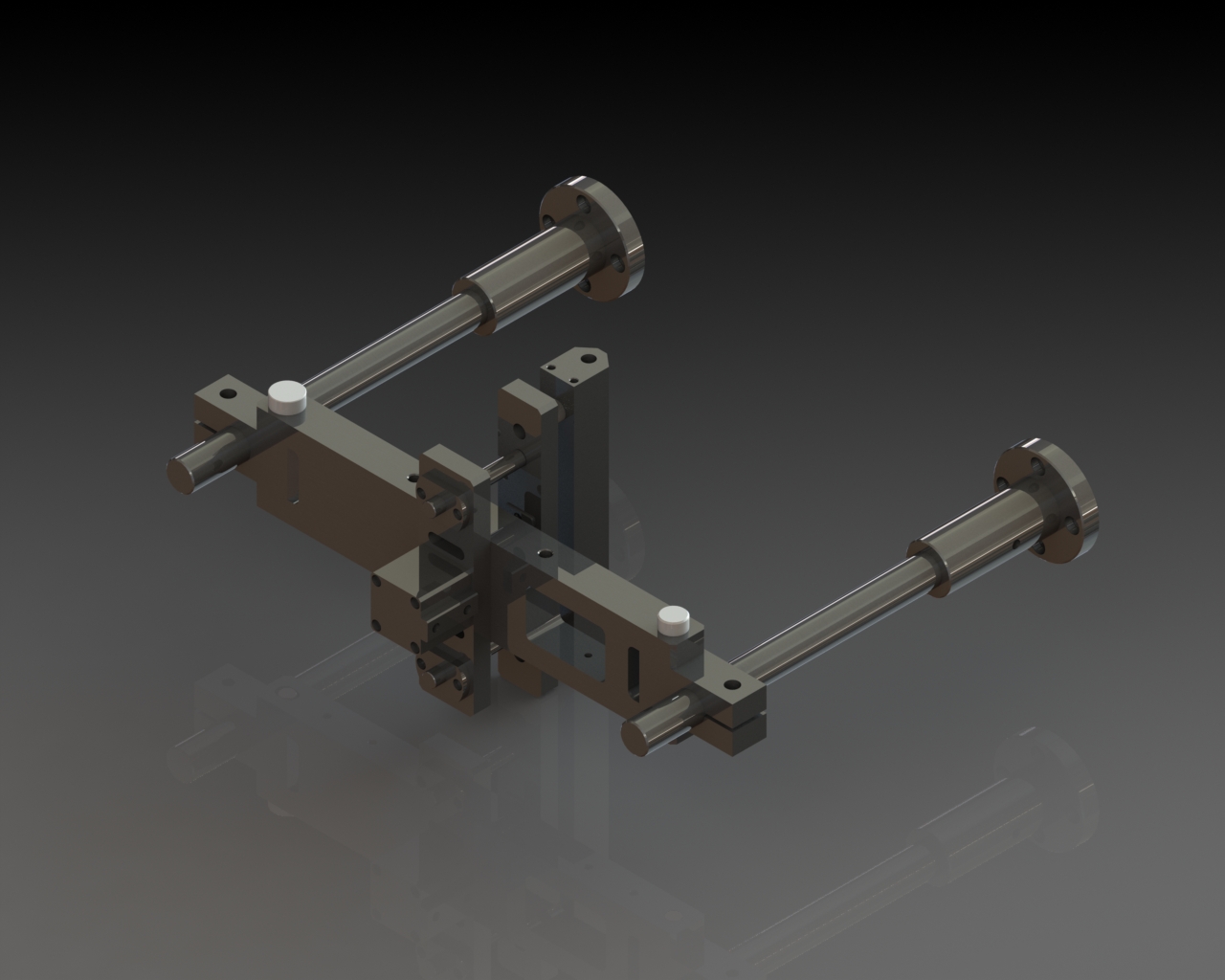

4	纵封部分.JPG	390.24K

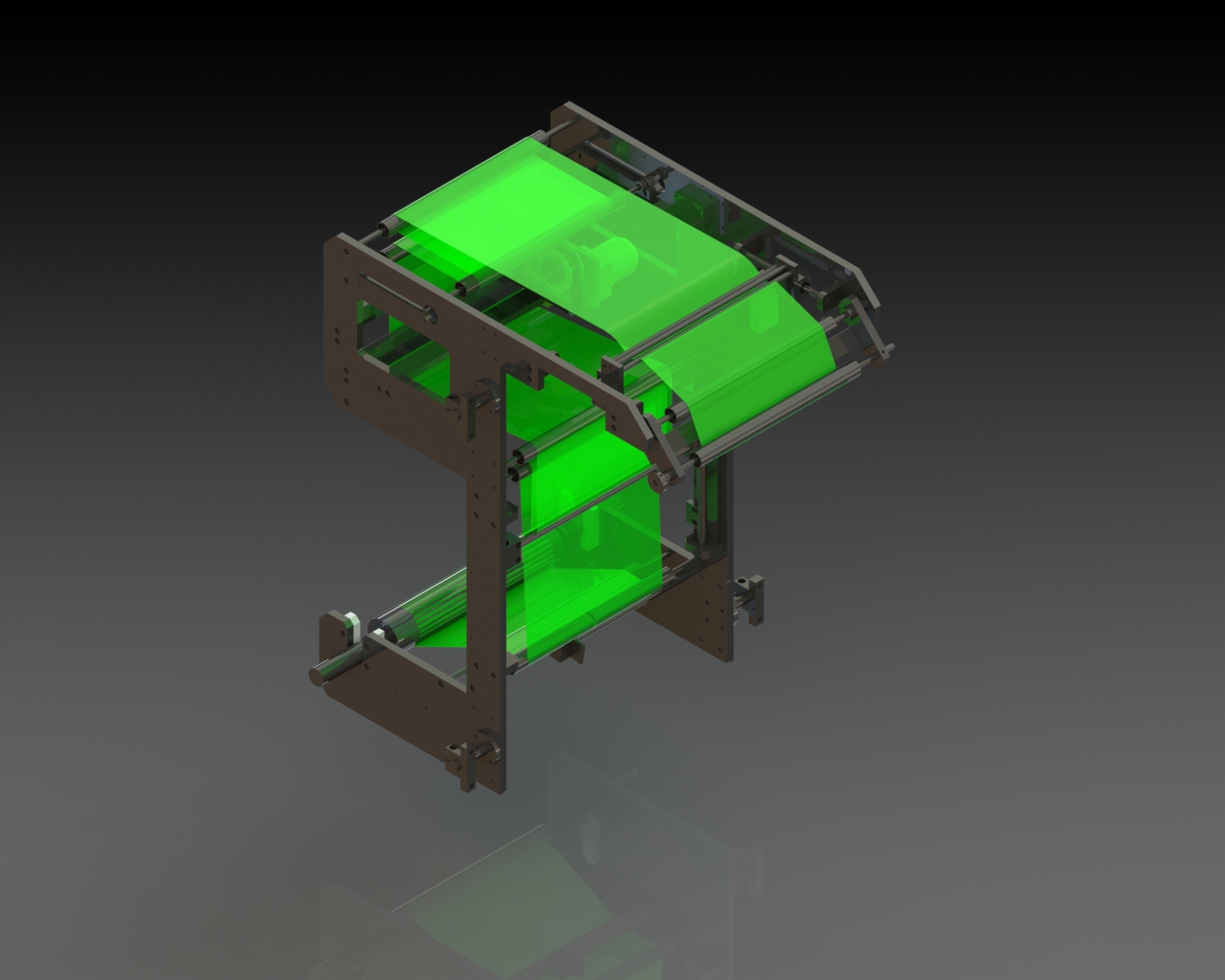

5	过膜部分.JPG	426.06K

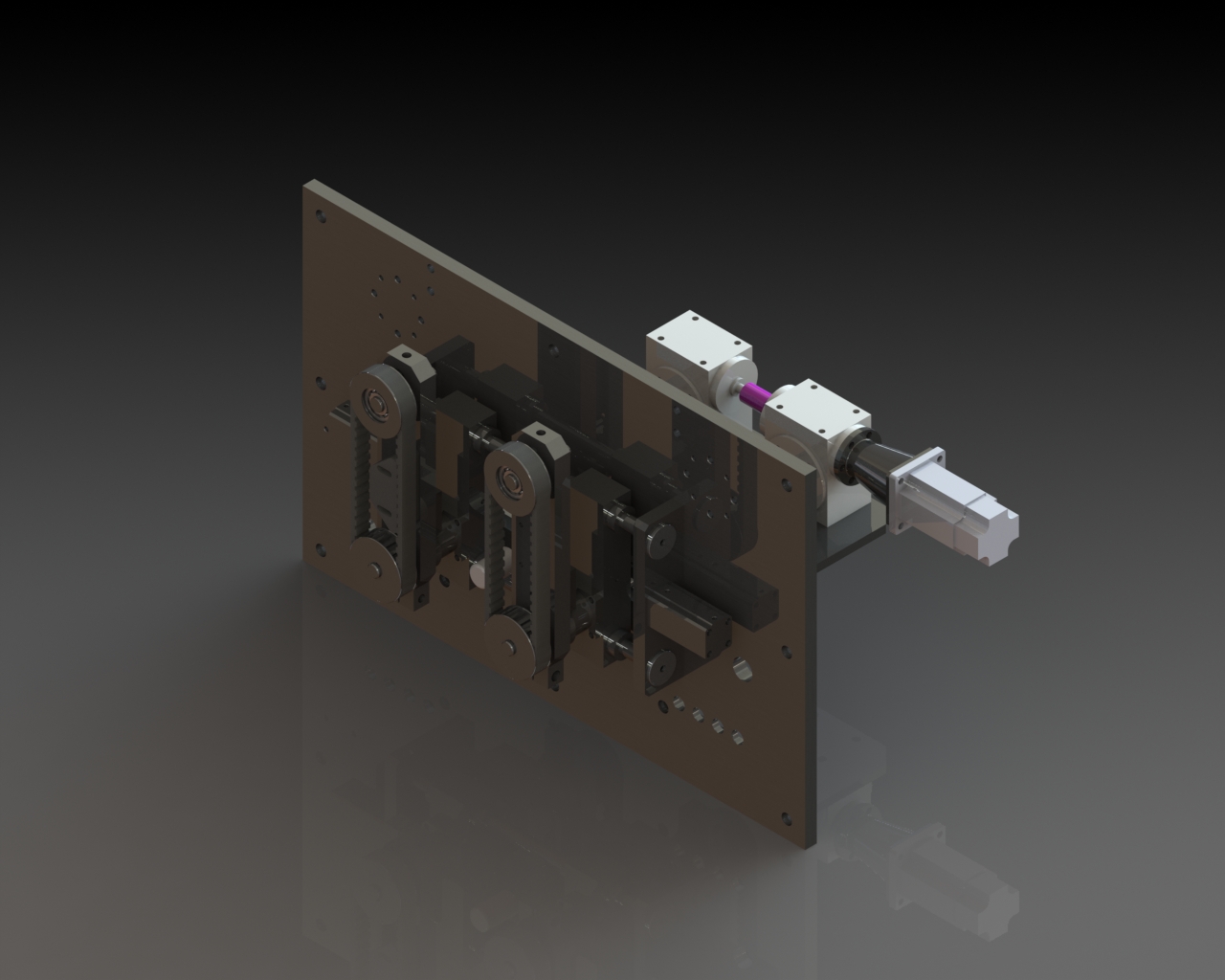

6	运膜部分.JPG	381.47K
7	320-100机架装配.SLDASM	918.00K
8	320-101纵封面板.SLDPRT	616.00K
9	320-102成型器支撑板.SLDPRT	311.00K
10	320-104侧门.SLDPRT	378.50K
11	320-105左侧玻璃门.SLDPRT	162.00K
12	320-106正面玻璃门.SLDPRT	165.50K
13	320-108支撑块.SLDPRT	247.00K
14	320-109地脚.SLDPRT	246.00K
15	320塑料拉手 M8X240.SLDPRT	262.50K
16	合页.SLDASM	243.00K
17	合页.SLDPRT	367.00K
18	320-103-01机架框架.SLDPRT	744.50K
19	320-103-02安装板.SLDPRT	203.00K
20	320-103-03后薄板.SLDPRT	182.00K
21	320-103-04底薄板.SLDPRT	146.00K
22	320-103-05中薄板.SLDPRT	148.00K
23	320-103-06前下薄板.SLDPRT	169.00K
24	320-103-07下弯板.SLDPRT	204.00K
25	320-103-08中弯板.SLDPRT	187.50K
26	320-103-09撑板.SLDPRT	165.00K
27	320-103-10上弯板.SLDPRT	191.50K
28	320-103-11前弯板.SLDPRT	196.00K
29	320-103-12顶盖板.SLDPRT	134.50K
30	320-103-13地脚螺纹板.SLDPRT	221.50K
31	320-103机架焊接件.SLDASM	441.50K
32	320-107-01电箱体.SLDPRT	483.00K
33	320-107-02电箱门.SLDPRT	395.50K
34	320-107-03面板.SLDPRT	253.50K
35	320-107电箱.SLDASM	241.50K
36	320-200双运膜.SLDASM	2.36M
37	320-201主动轮.SLDPRT	408.00K
38	320-202被动轮.SLDPRT	398.00K
39	320-203张紧连接轴.SLDPRT	306.50K
40	320-204张紧连接轴垫.SLDPRT	168.00K
41	320-205同步带.SLDPRT	417.50K
42	320-206同步带压紧块.SLDPRT	185.50K
43	320-207主动轮传动轴.SLDPRT	243.00K
44	320-208轮张紧调节板.SLDPRT	338.00K
45	320-209法兰卡.SLDPRT	161.50K
46	320-210轴筒.SLDPRT	277.50K
47	320-211支撑板.SLDPRT	283.00K
48	320-212导杆.SLDPRT	232.00K
49	320-213导板.SLDPRT	285.00K
50	320-214定位螺杆板.SLDPRT	248.50K
51	320-215限位调节螺杆.SLDPRT	266.50K
52	320-216调节杆.SLDPRT	250.00K
53	320-217调整螺母.SLDPRT	193.50K
54	320-218胶垫.SLDPRT	186.00K
55	320-219拉膜固定座.SLDPRT	248.50K
56	320-220拉膜固定座支撑板.SLDPRT	238.50K
57	320-221波箱轴.SLDPRT	279.50K
58	320-222连接器.SLDPRT	360.00K
59	320-223轴端盖.SLDPRT	163.50K
60	320万向接C.SLDPRT	339.00K
61	320万向节A.SLDPRT	324.00K
62	320万向节B.SLDPRT	363.00K
63	320十字接.SLDPRT	263.00K
64	320花键.SLDPRT	271.50K
65	400W电机.SLDPRT	322.50K
66	SDA20X55.SLDPRT	408.50K
67	深沟球轴承6003.SLDPRT	663.00K
68	深沟球轴承6202.SLDPRT	639.00K
69	蜗轮蜗杆减速机 NRV30-10-L+R.SLDPRT	426.50K
70	轴承LM16LUU.SLDPRT	203.50K
71	320-300-1直压纵封.SLDASM	607.00K
72	320-301法兰座.SLDPRT	265.00K
73	320-302纵封导向轴.SLDPRT	168.50K
74	320-303纵封主臂固定架.SLDPRT	232.00K
75	320-304主臂.SLDPRT	517.00K
76	320-305插销.SLDPRT	193.00K
77	320-306销轴.SLDPRT	364.50K
78	320-307气缸固定板.SLDPRT	317.50K
79	320-308导向柱.SLDPRT	186.50K
80	320-309推力螺柱.SLDPRT	261.00K
81	320-310扣件.SLDPRT	227.00K
82	320-311过渡板.SLDPRT	264.50K
83	320-312隔热套.SLDPRT	163.50K
84	320-313纵封辊.SLDPRT	699.50K
85	LMH12UU直线轴承.SLDPRT	206.00K
86	SDA32X20.SLDPRT	416.00K
87	320-400成型器.SLDASM	334.50K
88	320-401成型器.SLDPRT	520.00K
89	320-402圆柱.SLDPRT	211.00K
90	320-403上支架板.SLDPRT	243.00K
91	320-404下支架板.SLDPRT	224.00K
92	320-405过渡斗.SLDPRT	242.50K
93	320-406料筒.SLDPRT	293.00K
94	320-407导向脚.SLDPRT	181.00K
95	320-500过膜机构.SLDASM	3.14M
96	320-501大侧板(1).SLDPRT	441.50K
97	320-501大侧板(2).SLDPRT	482.50K
98	320-502横侧板(1).SLDPRT	317.00K
99	320-502横侧板(2).SLDPRT	318.50K
100	320-503下板（1）.SLDPRT	366.50K
101	320-503下板（2）.SLDPRT	496.50K
102	320-504竖板(1).SLDPRT	409.00K
103	320-504竖板(2).SLDPRT	443.50K
104	320-505连接座.SLDPRT	261.50K
105	320-506固定座.SLDPRT	258.50K
106	320-507齿轮1.SLDPRT	595.50K
107	320-508气涨轴.SLDPRT	242.00K
108	320-509齿轮2.SLDPRT	580.50K
109	320-510连接轴.SLDPRT	313.50K
110	320-511挡块.SLDPRT	240.00K
111	320-512支撑杆.SLDPRT	215.50K
112	320-513开关座.SLDPRT	292.50K
113	320-514导杆座.SLDPRT	260.00K
114	320-515滑动轴承座.SLDPRT	310.00K
115	320-516滑杆.SLDPRT	173.50K
116	320-517横杆.SLDPRT	157.50K
117	320-518光电安装座.SLDPRT	261.50K
118	320-519支撑块.SLDPRT	246.00K
119	320-520接膜板.SLDPRT	192.00K
120	320-521打码机支撑.SLDPRT	158.50K
121	320-522横档.SLDPRT	159.00K
122	320-523盖.SLDPRT	202.00K
123	320-524橡皮架.SLDPRT	367.50K
124	320-525橡胶板.SLDPRT	142.50K
125	320-526橡胶板挡片.SLDPRT	175.00K
126	320-527齿条.SLDPRT	397.50K
127	320-528齿轮.SLDPRT	285.00K
128	320-529长齿轮轴.SLDPRT	184.50K
129	320-530光电支架.SLDPRT	269.50K
130	320-531光杆.SLDPRT	246.50K
131	320-532支板.SLDPRT	208.50K
132	320-533支座.SLDPRT	221.50K
133	320-534光电滑杆.SLDPRT	174.00K
134	320-535支撑轴.SLDPRT	211.00K
135	320-536右支撑块.SLDPRT	281.00K
136	320-537左支撑块.SLDPRT	321.00K
137	320-538连接板.SLDPRT	156.00K
138	320-539导膜杆轴.SLDPRT	169.50K
139	320-540调节螺杆.SLDPRT	283.00K
140	320-541辊筒轴1.SLDPRT	277.50K
141	320-542辊筒1.SLDPRT	182.50K
142	320-543辊筒轴2.SLDPRT	286.00K
143	320-544辊筒2.SLDPRT	188.00K
144	320-545辊筒轴3.SLDPRT	179.50K
145	320光电传感器.SLDPRT	525.00K
146	320打码机.SLDPRT	1.72M
147	320辊筒1.SLDASM	177.00K
148	SC直线轴承.SLDPRT	259.00K
149	~$320-500过膜机构（光电方条）.SLDASM	4B
150	~$320-530光电支架（方孔）.SLDPRT	4B
151	~$320-531-01光电支撑方条.SLDPRT	4B
152	~$开口直线轴承座.SLDPRT	4B
153	小手轮.SLDPRT	202.00K
154	零件3.sldprt	265.00K
155	320-600橫封.SLDASM	1.59M
156	320-601后支撑板.SLDPRT	410.00K
157	320-602加强板.SLDPRT	183.50K
158	320-603横档(对称件).SLDPRT	273.00K
159	320-603横档.SLDPRT	255.50K
160	320-604滑杆.SLDPRT	221.00K
161	320-605常规螺杆.SLDPRT	242.50K
162	320-606后连接板.SLDPRT	583.50K
163	320-607连接螺杆.SLDPRT	295.50K
164	320-608摆动盘.SLDPRT	279.50K
165	320-609轴承座.SLDPRT	271.00K
166	320-610垫块.SLDPRT	163.50K
167	320-611前连接板.SLDPRT	659.50K
168	320-612前支撑板.SLDPRT	380.50K
169	320-613刀座.SLDPRT	263.00K
170	320-614齿形刀.SLDPRT	407.00K
171	320-615隔热套.SLDPRT	159.00K
172	320-616横封辊(1).SLDPRT	750.50K
173	320-616横封辊(2).SLDPRT	769.00K
174	320-617轴端盖.SLDPRT	200.00K
175	320轴承LMK16UU.SLDPRT	255.50K
176	6202轴承.SLDPRT	629.50K
177	SDA32X10.SLDPRT	400.50K
178	SDA63X50.SLDPRT	401.00K
179	~$零件1.SLDPRT	4B
180	鱼眼接头（M8）.SLDPRT	323.50K
181	320-800接料装置.SLDASM	229.50K
182	320-801支架.SLDPRT	214.00K
183	320-802导杆.SLDPRT	181.00K
184	320-803支撑板.SLDPRT	217.00K
185	320-804接料斗.SLDPRT	185.50K
186	320接近开关.SLDPRT	192.50K
187	M12可调把手.SLDPRT	361.00K
188	M5可调把手.SLDPRT	341.50K
189	~$420接近开关.SLDPRT	4B
190	~$M16可调把手.SLDPRT	4B
191	~$M8可调把手.SLDPRT	4B
192	~$背波无柄手轮(M10).SLDPRT	4B
193	安全插座 TYP3601.SLDPRT	400.50K
194	急停开关.SLDPRT	335.50K
195	温控显示器.SLDPRT	2.20M
196	电源开关.SLDPRT	369.00K
197	电源总开关.SLDPRT	357.50K
198	电箱触摸屏.SLDPRT	201.50K
199	风扇P-N2123XSL.SLDPRT	602.50K
