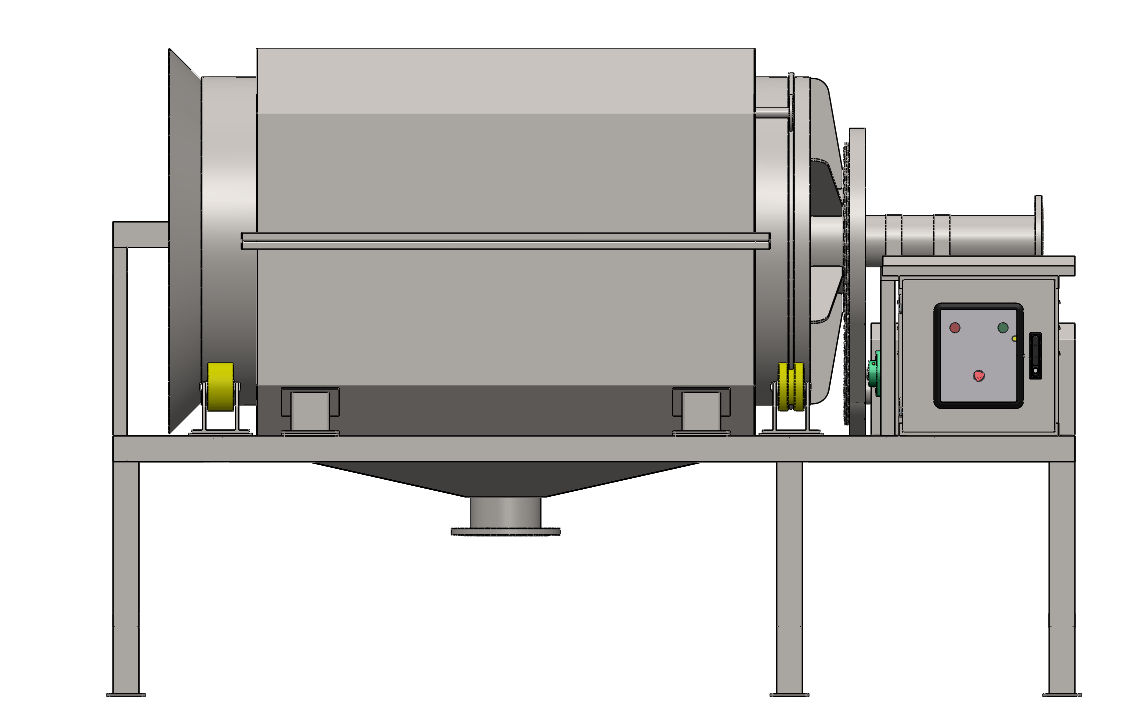

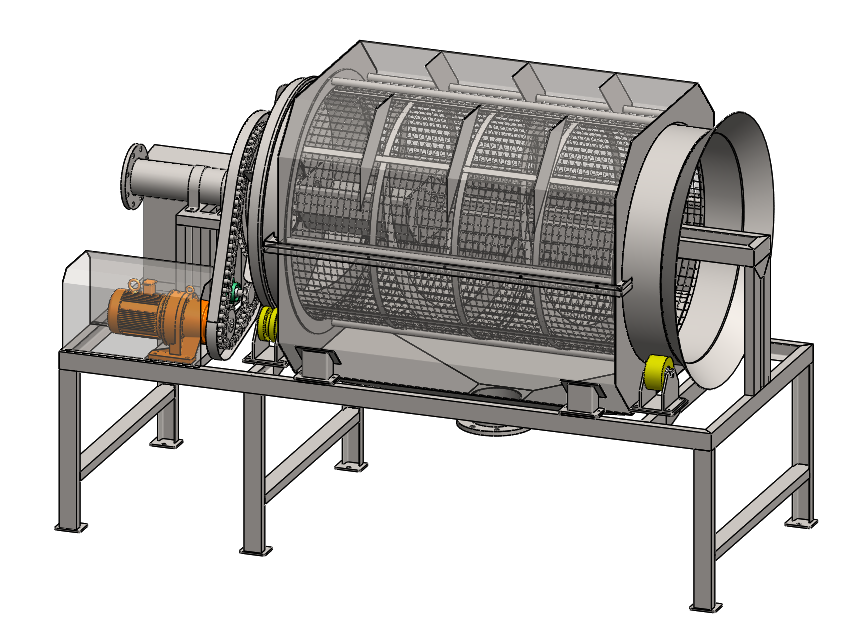

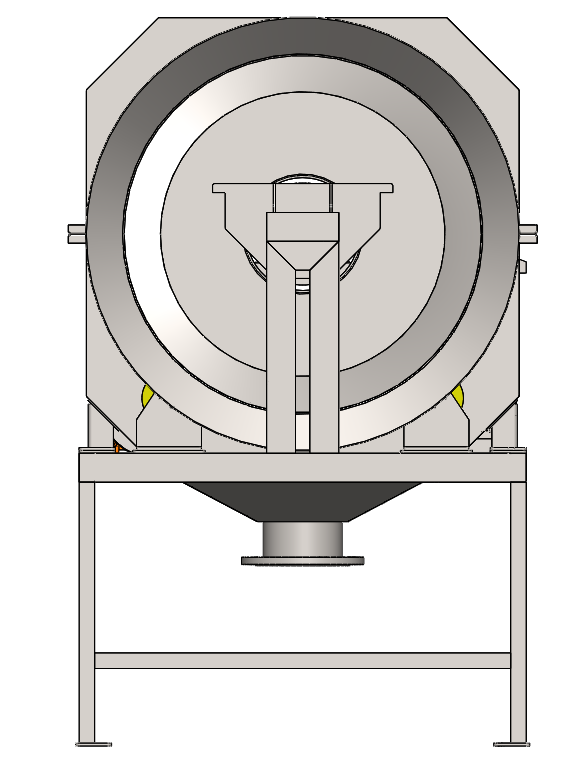

WLN1000-00-00内进水微滤机3D（ID:339320）

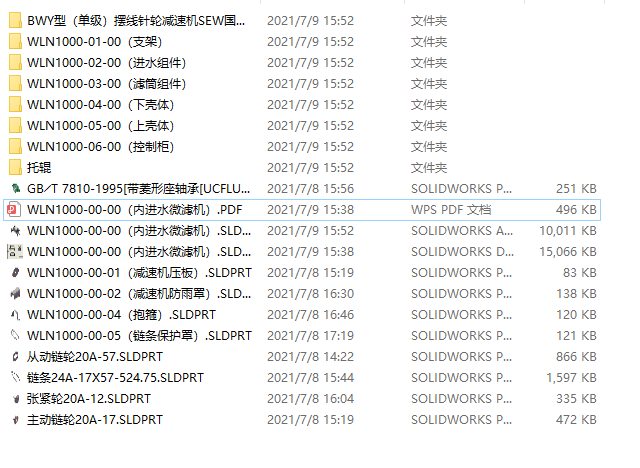

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 166372860955.zip | 67.30M |
| 2 | GB╱T 7810-1995[带菱形座轴承[UCFLU]UCFLU206].sldprt | 250.20K |
| 3 | WLN1000-00-00（内进水微滤机）.PDF | 495.32K |
| 4 | WLN1000-00-00（内进水微滤机）.SLDASM | 9.78M |

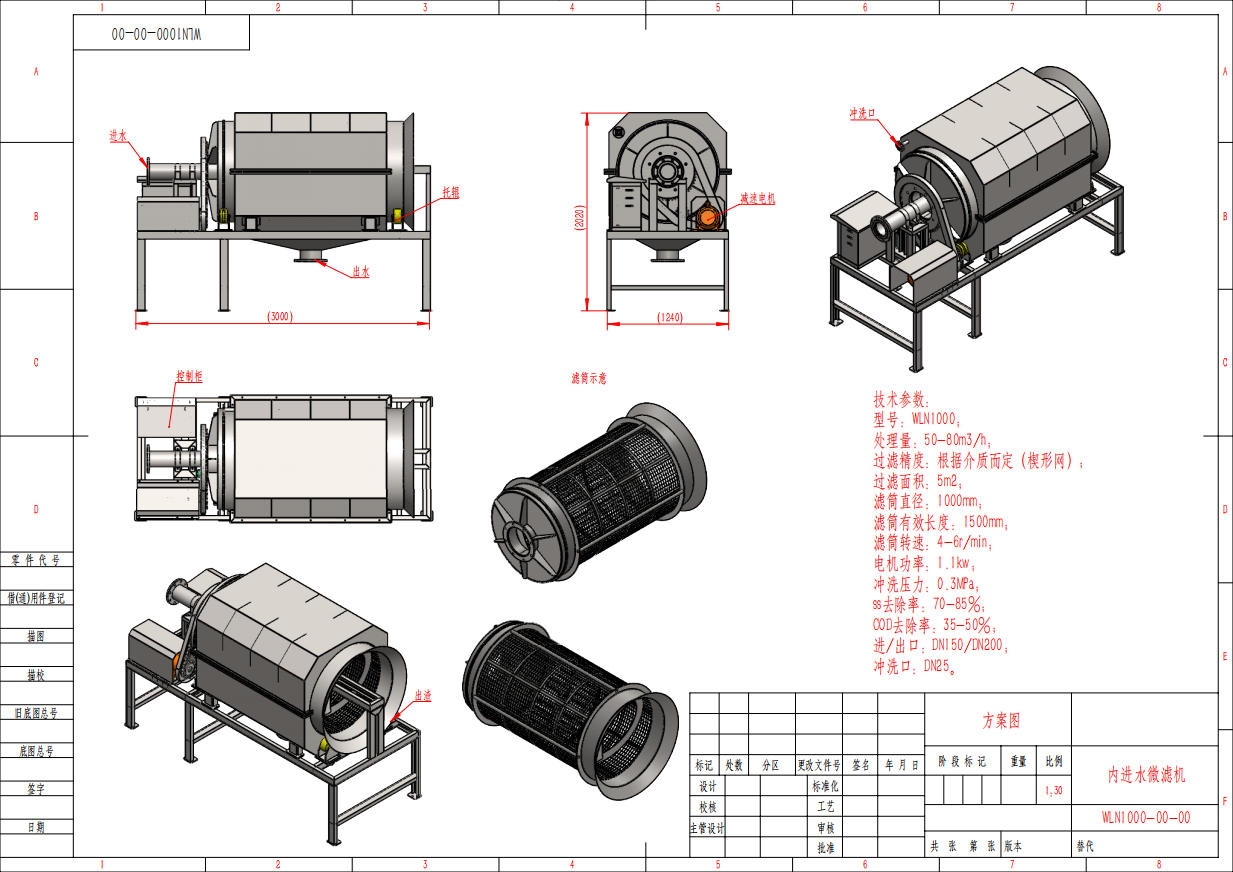

| 5 | WLN1000-00-00（内进水微滤机）.SLDDRW | 14.71M |
| 6 | WLN1000-00-01（减速机压板）.SLDPRT | 82.97K |
| 7 | WLN1000-00-02（减速机防雨罩）.SLDPRT | 137.74K |
| 8 | WLN1000-00-04（抱箍）.SLDPRT | 119.42K |
| 9 | WLN1000-00-05（链条保护罩）.SLDPRT | 120.40K |
| 10 | 主动链轮20A-17.SLDPRT | 471.15K |
| 11 | 从动链轮20A-57.SLDPRT | 865.78K |
| 12 | 张紧轮20A-12.SLDPRT | 334.77K |
| 13 | 链条24A-17X57-524.75.SLDPRT | 1.56M |
| 14 | BWY型(单级).SLDPRT | 2.02M |
| 15 | BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1].sldasm | 849.98K |
| 16 | BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1]_BWY型(单级).sldprt | 2.06M |
| 17 | BWY型（单级）摆线针轮减速机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[BWY2-87-Y1.1-4P-M1-270°-1]_Y2系列电机.sldprt | 1.02M |
| 18 | Y2系列电机.SLDPRT | 1.01M |

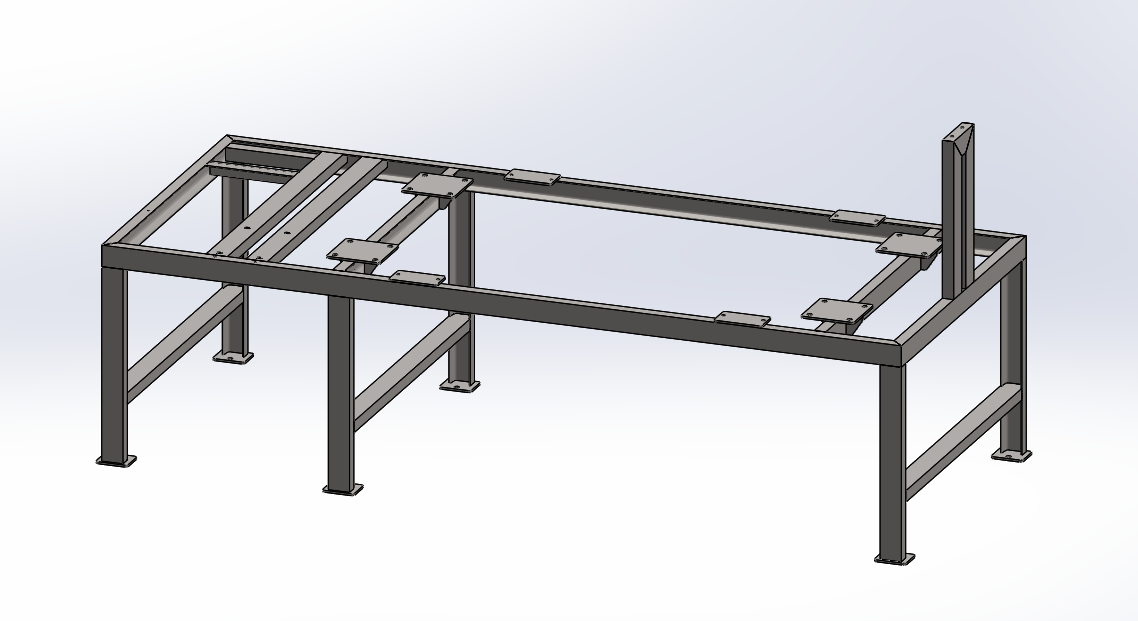

| 19 | WLN1000-01-00（支架）.SLDASM | 182.41K |
| 20 | WLN1000-01-01（框架）.SLDPRT | 301.24K |
| 21 | WLN1000-01-02（立柱片）.SLDPRT | 149.92K |
| 22 | WLN1000-01-03（安装板1）.SLDPRT | 79.13K |
| 23 | WLN1000-01-04（安装板2）.SLDPRT | 83.74K |
| 24 | WLN1000-01-05（加强板1）.SLDPRT | 74.75K |
| 25 | WLN1000-01-06（支撑架1）.SLDPRT | 152.59K |
| 26 | WLN1000-01-07（支撑架2）.SLDPRT | 180.34K |
| 27 | WLN1000-02-00（进水组件）.SLDASM | 139.29K |
| 28 | WLN1000-02-01（端板1）.SLDPRT | 88.70K |
| 29 | WLN1000-02-02（溢流槽）.SLDPRT | 131.19K |
| 30 | WLN1000-02-03（端板3）.SLDPRT | 80.56K |
| 31 | WLN1000-02-04（肋板）.SLDPRT | 79.42K |
| 32 | WLN1000-02-05（支架）.SLDPRT | 128.38K |
| 33 | WLN1000-02-06（进水管）.SLDPRT | 106.69K |
| 34 | ~$WLN1000-04-00（下壳体）.SLDDRW | 7B |
| 35 | 法兰DN150.SLDPRT | 137.27K |

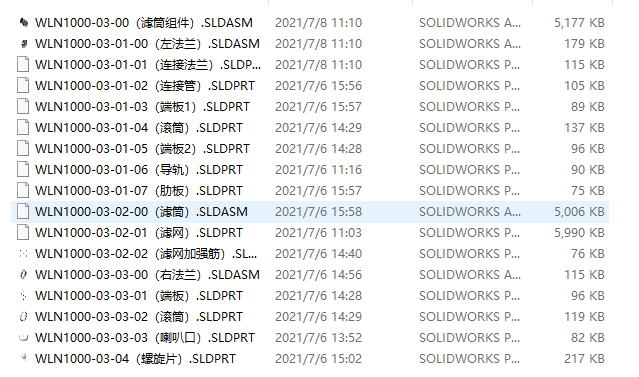

| 36 | WLN1000-03-00（滤筒组件）.SLDASM | 5.06M |
| 37 | WLN1000-03-01-00（左法兰）.SLDASM | 178.33K |
| 38 | WLN1000-03-01-01（连接法兰）.SLDPRT | 114.88K |
| 39 | WLN1000-03-01-02（连接管）.SLDPRT | 104.42K |
| 40 | WLN1000-03-01-03（端板1）.SLDPRT | 88.24K |
| 41 | WLN1000-03-01-04（滚筒）.SLDPRT | 136.30K |
| 42 | WLN1000-03-01-05（端板2）.SLDPRT | 95.69K |
| 43 | WLN1000-03-01-06（导轨）.SLDPRT | 89.90K |
| 44 | WLN1000-03-01-07（肋板）.SLDPRT | 74.04K |

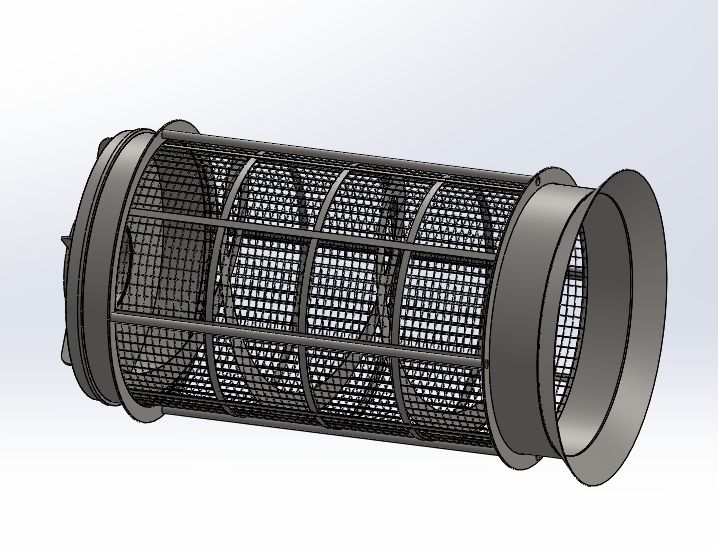

| 45 | WLN1000-03-02-00（滤筒）.SLDASM | 4.89M |
| 46 | WLN1000-03-02-01（滤网）.SLDPRT | 5.85M |
| 47 | WLN1000-03-02-02（滤网加强筋）.SLDPRT | 75.20K |
| 48 | WLN1000-03-03-00（右法兰）.SLDASM | 114.16K |
| 49 | WLN1000-03-03-01（端板）.SLDPRT | 95.81K |
| 50 | WLN1000-03-03-02（滚筒）.SLDPRT | 118.91K |
| 51 | WLN1000-03-03-03（喇叭口）.SLDPRT | 81.84K |
| 52 | WLN1000-03-04（螺旋片）.SLDPRT | 216.78K |

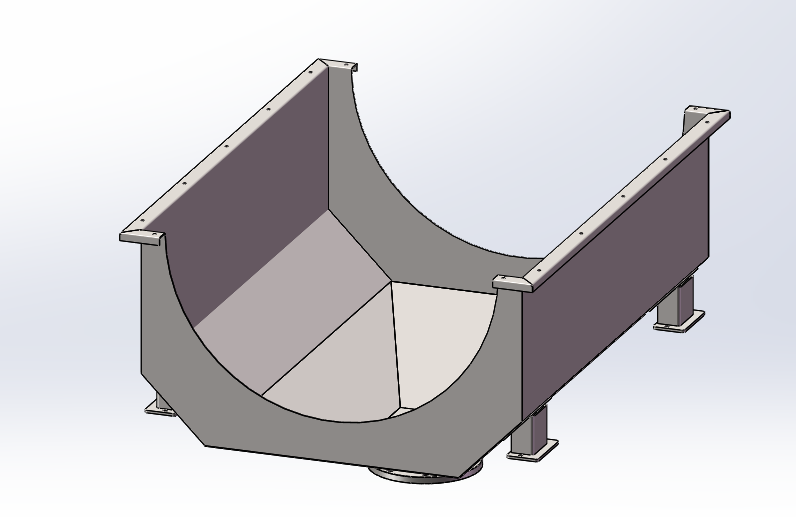

| 53 | WLN1000-04-00（下壳体）.SLDASM | 217.61K |
| 54 | WLN1000-04-01（前后端板）.SLDPRT | 165.49K |
| 55 | WLN1000-04-02（左右侧板）.SLDPRT | 143.94K |
| 56 | WLN1000-04-03（板1）.SLDPRT | 74.65K |
| 57 | WLN1000-04-04（板2）.SLDPRT | 71.95K |
| 58 | WLN1000-04-05（板3）.SLDPRT | 79.24K |
| 59 | WLN1000-04-06-00（支座）.SLDASM | 65.45K |
| 60 | WLN1000-04-06-01（底板）.SLDPRT | 79.45K |
| 61 | WLN1000-04-06-02（围板）.SLDPRT | 92.17K |
| 62 | WLN1000-04-06-03（钢板）.SLDPRT | 66.24K |
| 63 | 法兰DN200.SLDPRT | 142.09K |

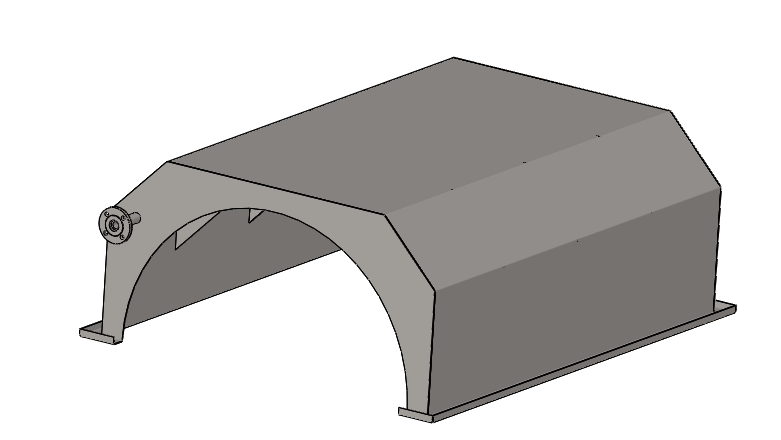

| 64 | WLN1000-05-00（上壳体）.SLDASM | 378.50K |
| 65 | WLN1000-05-01（前端板）.SLDPRT | 175.42K |
| 66 | WLN1000-05-02（封盖）.SLDPRT | 254.25K |
| 67 | WLN1000-05-03（后端板）.SLDPRT | 164.21K |
| 68 | WLN1000-05-04（加强筋1）.SLDPRT | 64.02K |
| 69 | WLN1000-05-05（加强筋2）.SLDPRT | 67.14K |
| 70 | WLN1000-05-06（喷淋管）.SLDPRT | 229.66K |
| 71 | 喷嘴（Φ2-1-8）.SLDPRT | 253.07K |
| 72 | 法兰DN25.SLDPRT | 109.06K |
| 73 | WLN1000-06-00防雨控制柜.SLDASM | 1.16M |
| 74 | WLN1000-06-01底板.SLDPRT | 175.27K |
| 75 | WLN1000-06-02顶板.SLDPRT | 142.07K |
| 76 | WLN1000-06-03侧板.SLDPRT | 446.98K |
| 77 | WLN1000-06-04外门板.SLDPRT | 328.00K |
| 78 | WLN1000-06-05隔板.SLDPRT | 199.84K |
| 79 | WLN1000-06-06内部门.SLDPRT | 317.17K |
| 80 | WLN1000-06-07防雨棚.SLDPRT | 88.06K |
| 81 | 停止按钮.SLDPRT | 104.33K |
| 82 | 启动按钮.SLDPRT | 101.49K |
| 83 | 急停开关.SLDPRT | 283.70K |
| 84 | 有机玻璃.SLDPRT | 206.78K |
| 85 | 六角薄螺母2014623134351.SLDPRT | 205.75K |
| 86 | 小垫圈A级2014623132439.SLDPRT | 55.00K |
| 87 | 开槽盘头螺钉201462313171.SLDPRT | 440.84K |
| 88 | 机械锁.SLDASM | 563.34K |
| 89 | 机械锁.SLDPRT | 431.94K |
| 90 | 机械锁.STEP | 3.60M |
| 91 | 锁舌.SLDPRT | 101.33K |
| 92 | CL226-1.SLDPRT | 191.09K |
| 93 | CL226-销子.SLDPRT | 70.73K |
| 94 | CL226[CL226-1].sldasm | 163.92K |
| 95 | CL226[CL226-1]_CL226-1.sldprt | 262.16K |
| 96 | CL226[CL226-1]_CL226-销子.sldprt | 71.78K |
| 97 | 焊接铰链.SLDASM | 83.26K |
| 98 | 铰链上部.SLDPRT | 85.32K |
| 99 | 铰链下部.SLDPRT | 70.98K |
| 100 | 90°门锁.sldasm | 110.01K |
| 101 | 压板.sldprt | 39.54K |
| 102 | 门锁.sldprt | 66.09K |
| 103 | 门锁片.sldprt | 36.78K |
| 104 | GB╱T 276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]6008-2LS].SLDPRT | 1.08M |
| 105 | 尼龙套.SLDPRT | 119.67K |
| 106 | 尼龙套2.SLDPRT | 88.86K |
| 107 | 托辊支座.SLDPRT | 147.26K |
| 108 | 托辊装配图.SLDASM | 1.21M |
| 109 | 托辊装配图2.SLDASM | 1.20M |
| 110 | 托辊轴.SLDPRT | 108.84K |
| 111 | 轴承套.SLDPRT | 73.83K |
此图纸下载需要480金币
立即下载
发布者
皓月当空
创作: 66
粉丝: 30
加入时间：2021-06-01
模型信息
图纸格式：sldprt,pdf,sldasm,step
文件大小：68.91M
所需金币：480
上传时间：2022-09-21 10:50:42
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
图纸简介

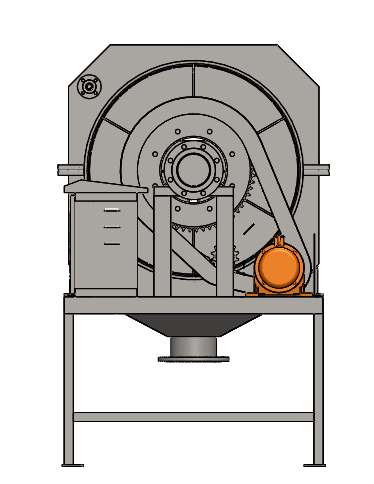

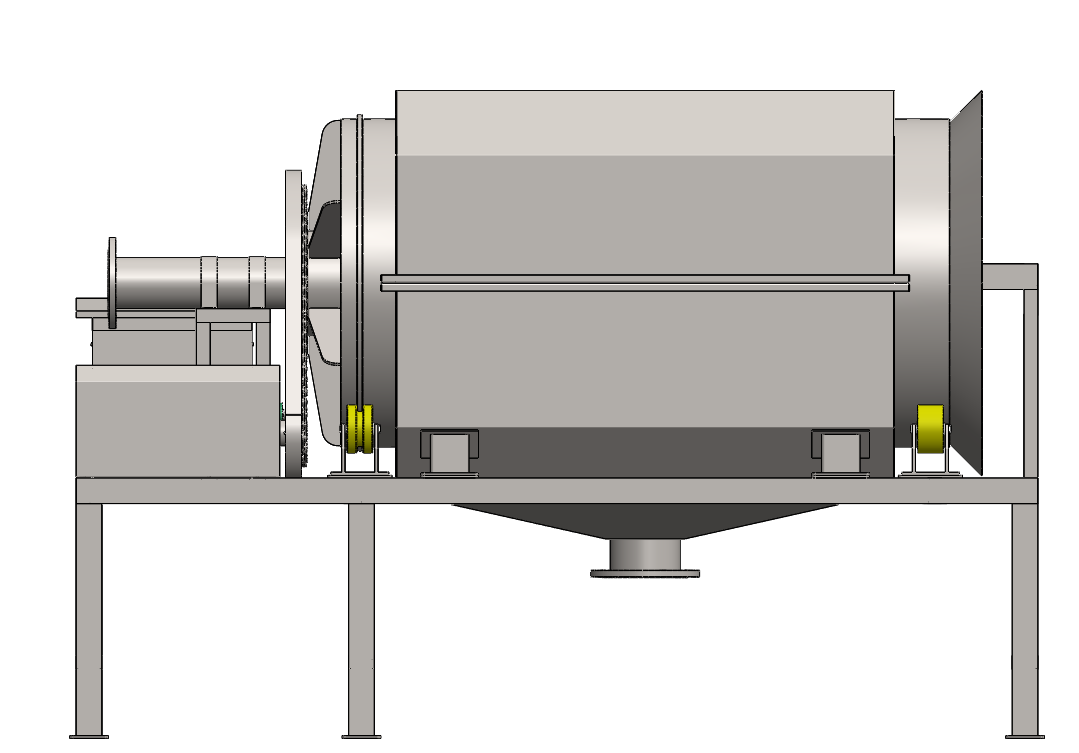

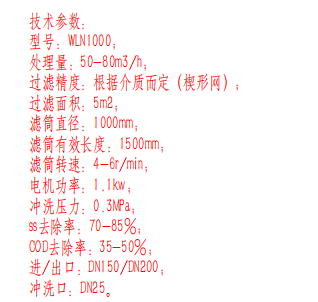

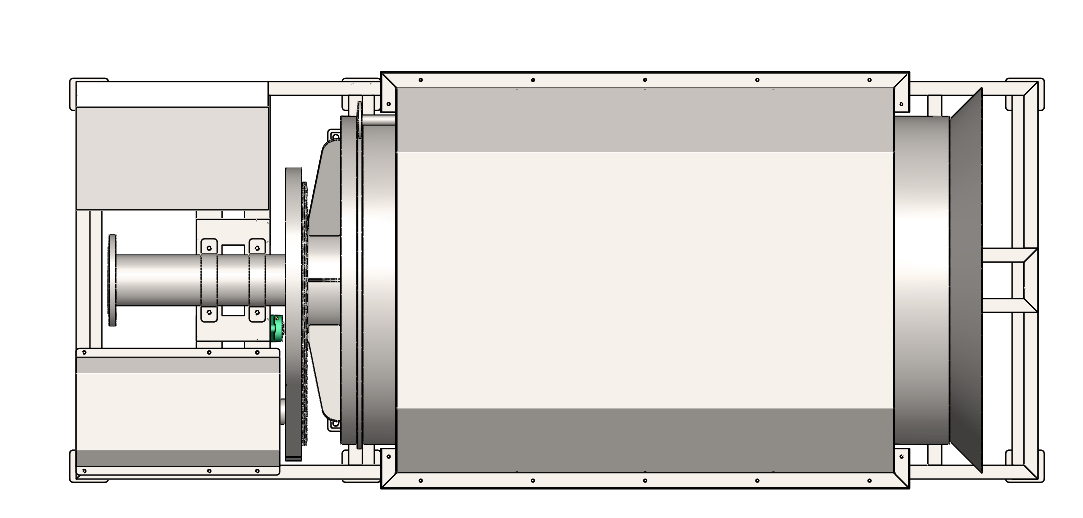

内进水微滤机 处理量：50-80m3/h，过滤面积：5m2；滤网：楔形网；功率：1.1kw 简介： 微滤机是一种截留细小悬浮物的筛网过滤器，有一个鼓状的金属框架，转鼓绕水平轴旋转，上面附有不锈钢丝（也可以是铜丝或化纤丝）编织成的支撑网和工作网。可用于自来水厂原水过滤以及去除藻类、水蚤等浮游生物，也可用于工业用水的过滤处理、工业废水中游泳物质的回收及污水的终端处理等。 微滤机主要由进水槽、精密过滤器、转盘、电机驱动装置等组成；辅助设备包括：反冲洗泵、流体加热器、滑盖及支架。 其功用是采用80～200目/平方英寸的微孔筛网固定在转鼓型过滤设备上，通过截留养殖水体中固体颗粒，实现固液分离的净化装置。
