WLN1500-00-00内进水微滤机3D（ID:339322）

机械设备 / 非标机械 / WLN1500-00-00内进水微滤机3D

©非原创

199

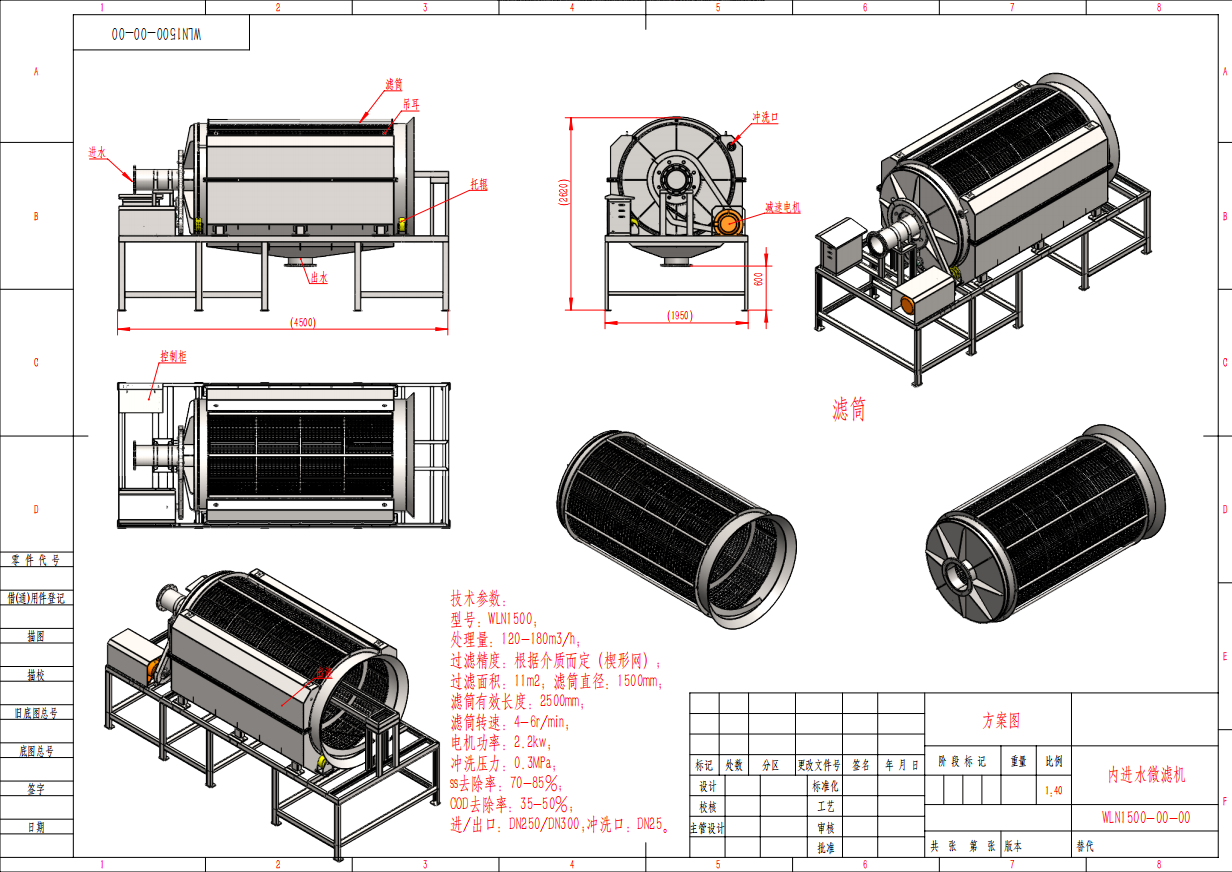

平面图

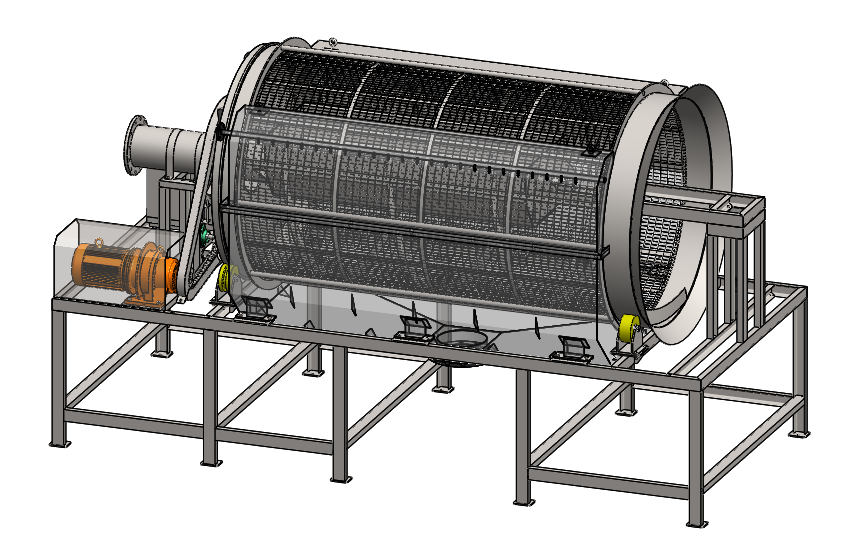

3D视图

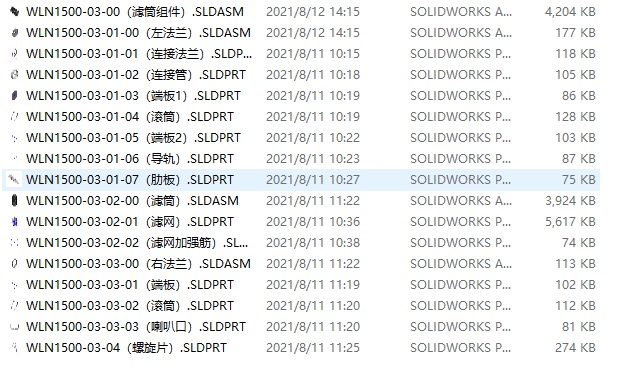

文件列表

#	文件名称	文件大小
1	16637287713853.zip	65.03M
2	GB╱T 7810-1995[带菱形座轴承[UCFLU]UCFLU206].sldprt	248.83K
3	WLN1500-00-00（内进水微滤机）.PDF	698.45K
4	WLN1500-00-00（内进水微滤机）.SLDASM	10.01M
5	WLN1500-00-00（内进水微滤机）.SLDDRW	13.73M
6	WLN1500-00-01（减速机压板）.SLDPRT	81.50K
7	WLN1500-00-02（减速机防雨罩）.SLDPRT	137.83K
8	WLN1500-00-04（抱箍）.SLDPRT	116.30K
9	WLN1500-00-05（轴承座安装板）.SLDPRT	114.44K
10	主动链轮20A-17.SLDPRT	475.52K
11	单排链轮20A-68.SLDPRT	968.30K
12	张紧轮20A-12.SLDPRT	326.61K
13	链条20A-17X68-928.28.SLDPRT	2.45M
14	BWD型(单级).SLDPRT	2.14M
15	BWD型（单级）摆线针轮减速机SEW国茂[BWD3-71-Y2.2-4P-M1-270°-1].sldasm	871.57K
16	Y2系列电机.SLDPRT	1.09M
17	电机接盘型卧式联接法兰.SLDPRT	142.40K
18	WLN1500-01-00（支架）.SLDASM	462.06K
19	WLN1500-01-01（框架）.SLDPRT	313.25K
20	WLN1500-01-02（立柱片）.SLDPRT	147.47K
21	WLN1500-01-03（安装板1）.SLDPRT	79.62K
22	WLN1500-01-04（安装板2）.SLDPRT	83.74K
23	WLN1500-01-05（加强板1）.SLDPRT	74.75K
24	WLN1500-01-06（支撑架1）.SLDPRT	209.08K
25	WLN1500-01-07（支撑架2）.SLDPRT	199.95K
26	WLN1500-01-08（加强板2）.SLDPRT	74.01K
27	WLN1500-01-09（调节板）.SLDPRT	110.76K
28	~$WLN1500-01-00（支架）.SLDDRW	7B
29	WLN1500-02-00（进水组件）.SLDASM	149.22K
30	WLN1500-02-01（端板1）.SLDPRT	88.17K
31	WLN1500-02-02（溢流槽）.SLDPRT	127.02K
32	WLN1500-02-03（端板3）.SLDPRT	80.06K
33	WLN1500-02-04（肋板）.SLDPRT	76.86K
34	WLN1500-02-05（支架）.SLDPRT	179.90K
35	WLN1500-02-06（进水管）.SLDPRT	110.57K
36	~$WLN1000-04-00（下壳体）.SLDDRW	7B
37	法兰DN250.SLDPRT	149.57K
38	WLN1500-03-00（滤筒组件）.SLDASM	4.10M
39	WLN1500-03-01-00（左法兰）.SLDASM	176.74K
40	WLN1500-03-01-01（连接法兰）.SLDPRT	117.38K
41	WLN1500-03-01-02（连接管）.SLDPRT	104.76K
42	WLN1500-03-01-03（端板1）.SLDPRT	85.58K
43	WLN1500-03-01-04（滚筒）.SLDPRT	127.88K
44	WLN1500-03-01-05（端板2）.SLDPRT	102.03K
45	WLN1500-03-01-06（导轨）.SLDPRT	86.91K
46	WLN1500-03-01-07（肋板）.SLDPRT	74.84K
47	WLN1500-03-02-00（滤筒）.SLDASM	3.83M
48	WLN1500-03-02-01（滤网）.SLDPRT	5.48M
49	WLN1500-03-02-02（滤网加强筋）.SLDPRT	73.52K
50	WLN1500-03-03-00（右法兰）.SLDASM	112.38K
51	WLN1500-03-03-01（端板）.SLDPRT	101.57K
52	WLN1500-03-03-02（滚筒）.SLDPRT	111.68K
53	WLN1500-03-03-03（喇叭口）.SLDPRT	80.33K
54	WLN1500-03-04（螺旋片）.SLDPRT	273.19K

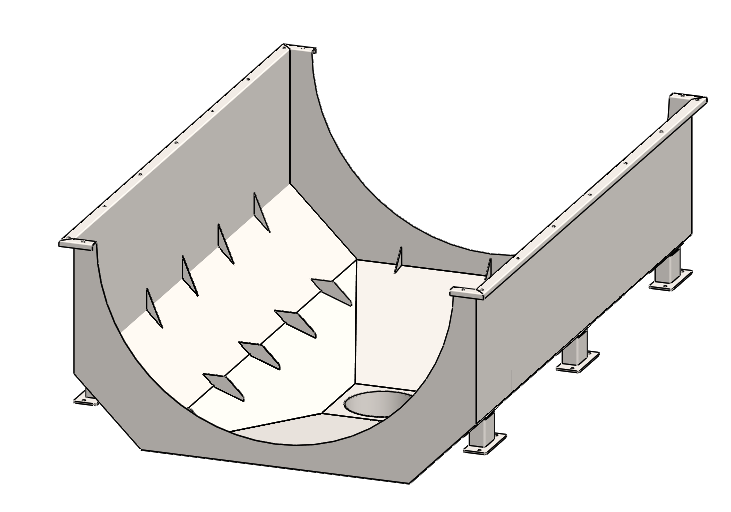

55	WLN1500-04-00（下壳体）.SLDASM	297.87K
56	WLN1500-04-00（下壳体）.SLDDRW	198.17K
57	WLN1500-04-01（前后端板）.SLDPRT	169.79K
58	WLN1500-04-02（左右侧板）.SLDPRT	148.71K
59	WLN1500-04-03（板1）.SLDPRT	74.32K
60	WLN1500-04-04（板2）.SLDPRT	71.55K
61	WLN1500-04-05（板3）.SLDPRT	79.12K
62	WLN1500-04-06-00（支座）.SLDASM	65.27K
63	WLN1500-04-06-01（底板）.SLDPRT	78.97K
64	WLN1500-04-06-02（围板）.SLDPRT	92.17K
65	WLN1500-04-06-03（钢板）.SLDPRT	66.24K
66	WLN1500-04-07（加强板1）.SLDPRT	68.87K
67	WLN1500-04-08（加强板2）.SLDPRT	78.29K
68	WLN1500-04-09（加强板3）.SLDPRT	70.96K
69	法兰DN150.SLDPRT	153.81K
70	WLN1500-05-00（右侧上壳体）.SLDASM	540.73K
71	WLN1500-05-01（前端板）.SLDPRT	150.38K
72	WLN1500-05-02（封盖）.SLDPRT	264.05K
73	WLN1500-05-03（后端板）.SLDPRT	136.35K
74	WLN1500-05-04（加强筋1）.SLDPRT	64.96K
75	WLN1500-05-05（加强筋2）.SLDPRT	68.56K
76	WLN1500-05-06（加强板）.SLDPRT	69.92K
77	WLN1500-05-07（喷淋管）.SLDPRT	286.19K
78	喷嘴（Φ2-1-8）.SLDPRT	253.07K
79	法兰DN25.SLDPRT	109.06K
80	WLN1500-06-00（左侧上壳体）.SLDASM	289.73K
81	WLN1500-06-01（前端板）.SLDPRT	137.88K
82	WLN1500-07-00（链条保护罩）.SLDASM	157.91K
83	WLN1500-07-01-00（下盖）.SLDASM	69.38K
84	WLN1500-07-01-01（板1）.SLDPRT	82.67K
85	WLN1500-07-01-02（围板1）.SLDPRT	126.99K
86	WLN1500-07-02-00（上盖）.SLDASM	70.42K
87	WLN1500-07-02-01（板2）.SLDPRT	83.59K
88	WLN1500-07-02-02（围板2）.SLDPRT	127.12K
89	WLN1500-07-03（支座）.SLDPRT	99.29K
90	WLN1500-08-00防雨控制柜.SLDASM	1.17M
91	WLN1500-08-01底板.SLDPRT	175.27K
92	WLN1500-08-02顶板.SLDPRT	142.07K
93	WLN1500-08-03侧板.SLDPRT	446.98K
94	WLN1500-08-04外门板.SLDPRT	328.00K
95	WLN1500-08-05隔板.SLDPRT	199.84K
96	WLN1500-08-06内部门.SLDPRT	317.17K
97	WLN1500-08-07防雨棚.SLDPRT	88.06K
98	停止按钮.SLDPRT	104.33K
99	启动按钮.SLDPRT	101.49K
100	急停开关.SLDPRT	283.70K
101	有机玻璃.SLDPRT	206.78K
102	六角薄螺母2014623134351.SLDPRT	205.75K
103	小垫圈A级2014623132439.SLDPRT	55.00K
104	开槽盘头螺钉201462313171.SLDPRT	440.84K
105	机械锁.SLDASM	563.34K
106	机械锁.SLDPRT	431.94K
107	机械锁.STEP	3.60M
108	锁舌.SLDPRT	101.33K
109	CL226-1.SLDPRT	191.09K
110	CL226-销子.SLDPRT	70.73K
111	CL226[CL226-1].sldasm	163.92K
112	CL226[CL226-1]_CL226-1.sldprt	262.16K
113	CL226[CL226-1]_CL226-销子.sldprt	71.78K
114	焊接铰链.SLDASM	83.26K
115	铰链上部.SLDPRT	85.32K
116	铰链下部.SLDPRT	70.98K
117	90°门锁.sldasm	110.01K
118	压板.sldprt	39.54K
119	门锁.sldprt	66.09K
120	门锁片.sldprt	36.78K
121	GB╱T 276-1994[两面带密封圈（接触式）的深沟球轴承[60000-2LS]6008-2LS].SLDPRT	1.08M
122	尼龙套.SLDPRT	118.84K
123	尼龙套2.SLDPRT	89.43K
124	托辊支座.SLDPRT	146.05K
125	托辊装配图.SLDASM	1.21M
126	托辊装配图2.SLDASM	1.20M
127	托辊轴.SLDPRT	108.84K
128	轴承套.SLDPRT	73.83K

此图纸下载需要500金币

立即下载

发布者

皓月当空

创作: 68

粉丝: 43

加入时间：2021-06-01

私信

关注

模型信息

图纸格式：sldprt,pdf,sldasm,step

文件大小：66.59M

所需金币：500

上传时间：2022-09-21 10:53:23

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

内进水微滤机：处理量120-180m3/h 简介：微滤机是一种截留细小悬浮物的筛网过滤器，有一个鼓状的金属框架，转鼓绕水平轴旋转，上面附有不锈钢丝（也可以是铜丝或化纤丝）编织成的支撑网和工作网。可用于自来水厂原水过滤以及去除藻类、水蚤等浮游生物，也可用于工业用水的过滤处理、工业废水中游泳物质的回收及污水的终端处理等。微滤机主要由进水槽、精密过滤器、转盘、电机驱动装置等组成；辅助设备包括：反冲洗泵、流体加热器、滑盖及支架。其功用是采用80～200目/平方英寸的微孔筛网固定在转鼓型过滤设备上，通过截留养殖水体中固体颗粒，实现固液分离的净化装置。工作原理：污水（或其它原水）由水泵输送，从进
