定长裁断工装（ID:339405）

机械设备 / 非标机械 / 定长裁断工装

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16637656946380.rar	30.22M
2	-切刀固定座jq.20.2.2.2.1.23-A39-DC.1.1.SLDPRT	120.73K
3	-圆形裁刀板jq.10.2.2.2.1.23-A39-DC.1.1.SLDPRT	75.08K
4	-裁刀座固定板02.1.SLDPRT	140.55K
5	1-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	238.79K
6	2-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	31.48K
7	3-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	97.11K
8	4-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	129.09K
9	4X100X100.1.23-A39-DC.1.1.SLDPRT	99.06K
10	5-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	25.38K
11	6-CDQ2B80-75DMZ-M9N-XC8.1.1.sldprt	34.68K
12	CDQ2B80-75DMZ-M9N-XC8_0_XC8_0_.1.1.SLDASM	209.41K
13	CDQ2B80-75气缸固定板3-A39-DC.1.1.SLDPRT	149.89K
14	EE4移动裁刀座.1.SLDASM	844.27K
15	EE4罩后条.1.SLDPRT	188.06K
16	EX-11BD.1.SLDPRT	125.90K
17	HGH20导轨.1.SLDPRT	329.79K
18	HGH20滑块.1.sldprt	659.58K
19	HGH20滑块.2.1.sldprt	367.69K
20	HGH20滑块03.1.sldprt	222.56K
21	HGH20滑块限位座.1.SLDPRT	86.32K
22	Rolling bearings 618-6 GB 276-94.1.sldprt	363.84K
23	SDA100-100冲切气缸接头.2.10.2.2.2.1.23-A39-DC.1.1.SLDPRT	121.91K
24	SHF20-A39-DC.1.1.SLDPRT	124.97K
25	ZSAN-M8.1.1.SLDPRT	375.28K
26	上下调节座.EE4.1.SLDPRT	87.46K
27	侧视图.jpg	32.97K
28	俯视图.jpg	39.00K
29	光电固定座.1.SLDPRT	143.16K
30	光电安装支架.EE4.1.SLDPRT	107.49K
31	光电安装板01.1.SLDPRT	135.10K
32	光电安装板02.1.SLDPRT	135.27K
33	光电支架底座.1.SLDPRT	125.17K
34	入料导轮.1.SLDASM	415.85K
35	冲切机架.2.1.SLDASM	4.04M
36	冲切气缸接头锁板.2.10.2.2.2.1.23-A39-DC.1.1.SLDPRT	136.75K
37	刀座卡板01.1.SLDPRT	136.04K
38	刀座卡板02.1.SLDPRT	109.48K
39	刀座卡板03.1.SLDPRT	126.39K
40	刀座护罩01.1.SLDPRT	197.48K
41	刀座护罩02.1.SLDPRT	203.58K
42	刀片导向盖01.1.SLDPRT	249.87K
43	刀片导向盖02.1.SLDPRT	281.67K
44	单开门.1.SLDPRT	388.60K
45	固定裁刀座.1.SLDASM	801.53K
46	固定裁刀座垫板.1.SLDPRT	76.80K
47	垫块01.1.SLDPRT	169.59K
48	垫高块 - 副本.1.SLDPRT	107.98K
49	垫高块.1.SLDPRT	180.67K
50	定位工装.EE4.1.SLDPRT	98.33K
51	导轮底座.1.SLDPRT	130.96K
52	导辊安装板.1.SLDPRT	91.42K
53	封板02.1.SLDPRT	372.14K
54	封板03.1.SLDPRT	359.38K
55	封板04.1.SLDPRT	365.44K
56	封板05.1.SLDPRT	488.81K
57	尼龙刀垫座.1.23-A39-DC.1.1.SLDPRT	225.70K
58	平板.1.SLDPRT	434.86K
59	平板02.1.SLDPRT	362.93K
60	废料盒-A20.1.SLDPRT	122.02K
61	感应器.EE4.1.SLDPRT	108.53K
62	感应器组装.1.SLDASM	176.34K
63	托板.EE4.1.SLDPRT	196.60K
64	托板02.1.SLDPRT	103.52K
65	托板调节座.1.SLDPRT	92.93K
66	扣板.EE4.1.SLDPRT	134.96K
67	指示针.1.SLDPRT	94.40K
68	指针.1.SLDPRT	72.90K
69	挡板-1.1.SLDPRT	110.50K
70	挡板-2.1.SLDPRT	396.48K
71	挡板.1.SLDPRT	165.72K
72	挡板01.1.SLDPRT	86.15K
73	挡板02.1.SLDPRT	487.16K
74	挡板03.1.SLDPRT	97.94K
75	挡板04.1.SLDPRT	512.81K
76	接料盘.2.1.SLDPRT	453.43K

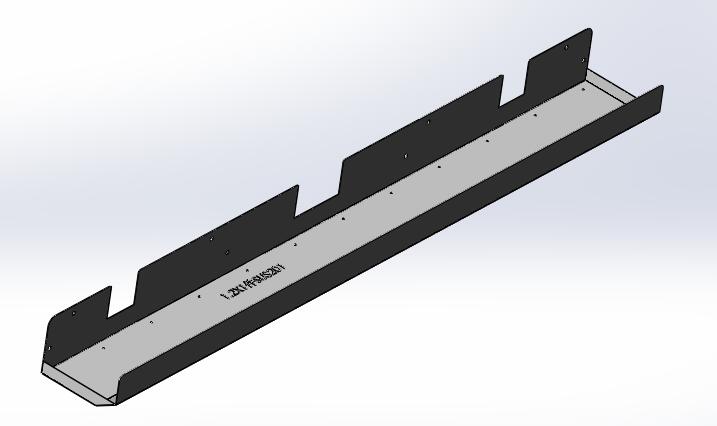

77	接料盘.jpg	16.80K
78	支架封板.1.SLDPRT	539.06K
79	机架.1.SLDPRT	776.66K
80	机架板..2.1.SLDPRT	470.18K
81	检查板.1.SLDPRT	141.40K
82	模具定位板.1.SLDASM	75.73K
83	模具定位板.sldasm-Part-1.1.sldprt	28.44K
84	模具定位板.sldasm-Part-2.1.sldprt	29.01K
85	横滚轴.1.SLDPRT	82.76K
86	正视图.jpg	38.94K
87	气缸护罩.1.1.SLDPRT	143.63K
88	滚筒.EE4.1.SLDPRT	107.85K
89	滚筒02.EE4.1.SLDPRT	105.75K
90	滚筒轴01.EE4.1.sldprt	287.24K
91	照明灯.2.1.SLDPRT	68.25K
92	电磁阀板.2.1.SLDPRT	810.47K
93	电箱.2.1.SLDPRT	95.80K
94	移动托架板.1.SLDPRT	95.60K
95	立柱.1.SLDPRT	94.24K
96	裁刀座.EE4.1.SLDPRT	267.92K
97	裁刀座01.EE4.1.SLDPRT	186.73K
98	裁刀座立板.1.SLDPRT	156.06K

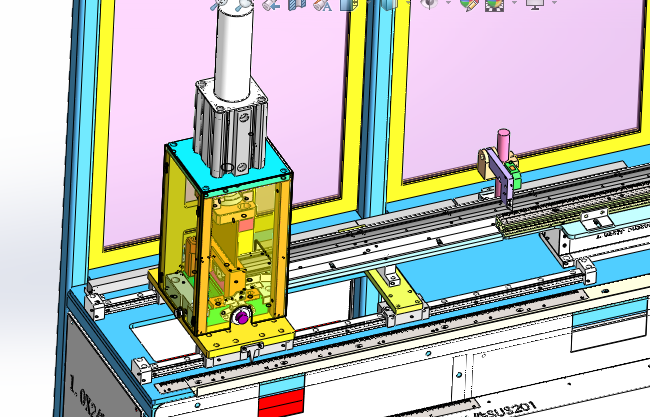

99	裁断工装可以沿导轨调节位置.jpg	222.07K
100	裁断工装外观图.jpg	44.53K
101	裁断结构.jpg	77.86K
102	设备结构-2.jpg	252.86K

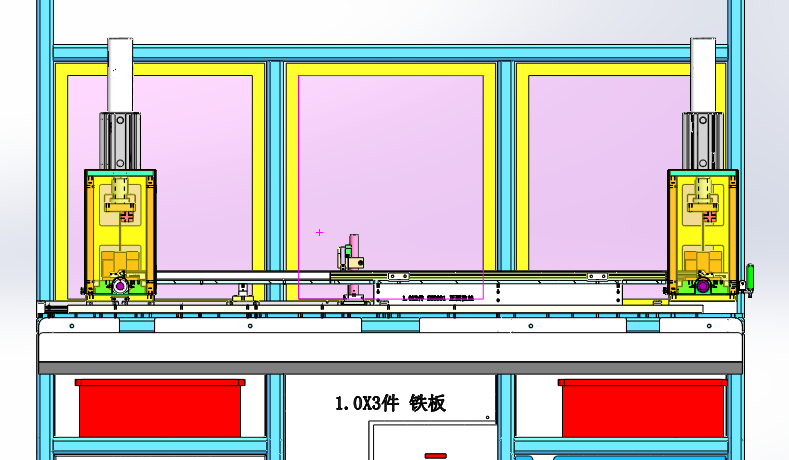

103	设备结构图.jpg	66.66K
104	调节板03.1.SLDPRT	78.46K
105	轴02.1.SLDPRT	100.85K
106	钢板尺.EE4.1.SLDPRT	2.31M
107	钢板尺600.1.SLDPRT	1.86M
108	长度调整.jpg	90.33K
109	长度调节标尺.jpg	277.14K
110	门.EE4.1.SLDPRT	71.98K
111	防护栏.jpg	29.32K
112	EE4定长裁断机说明书.docx	416.53K
113	定长裁断工装.PDF	41.35K
114	定长裁断工装CAD.DWG	605.61K
115	裁断机组装图.DWG	1.05M
116	EE罩后定长冲切工装(1).dwg	110.06K
117	EE4定长裁断机采购件.xlsx	333.97K

此图纸下载需要200金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,pdf

文件大小：30.95M

所需金币：200

上传时间：2022-09-21 21:09:19

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

定长裁断

冲切机

裁断机

图纸简介

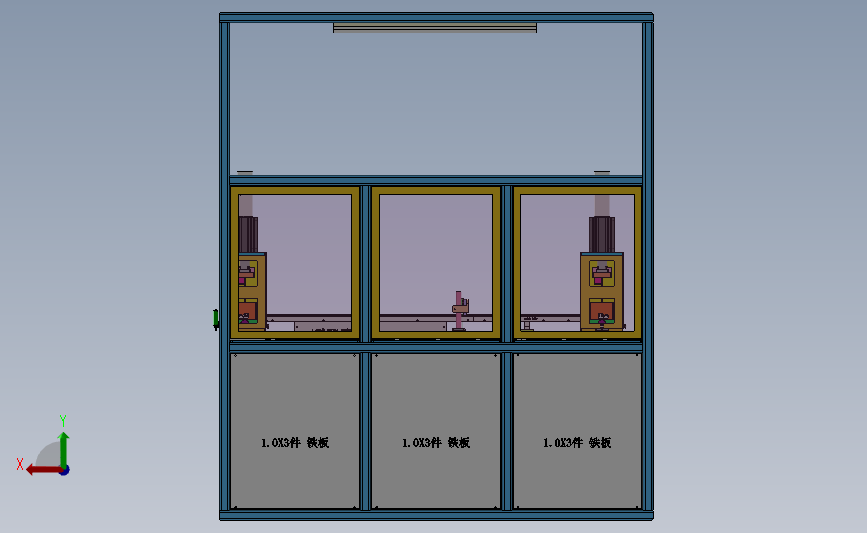

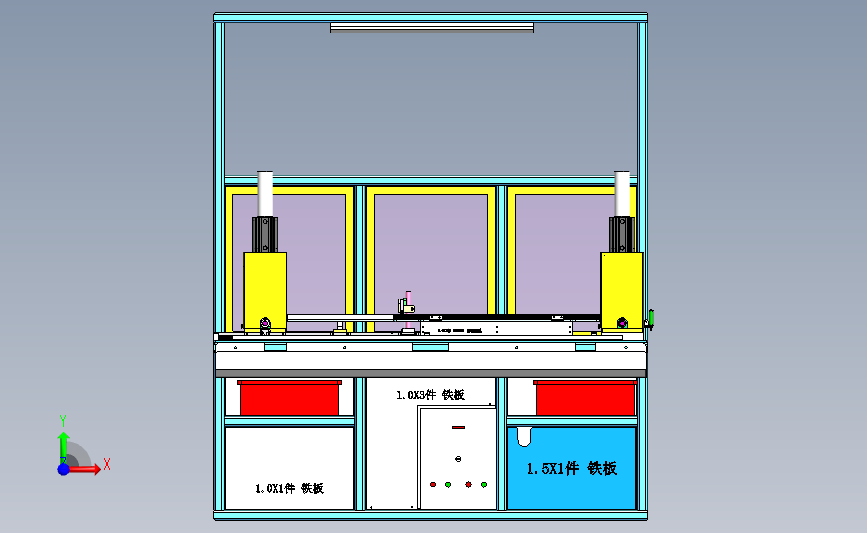

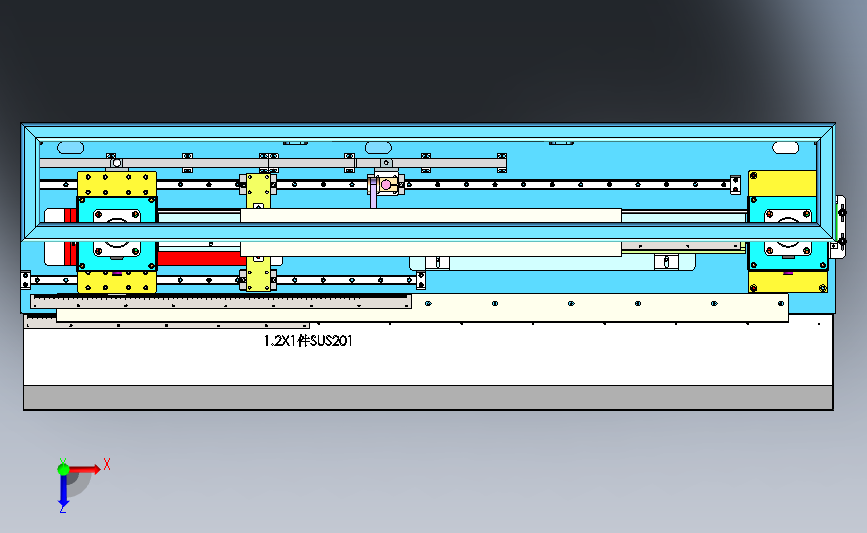

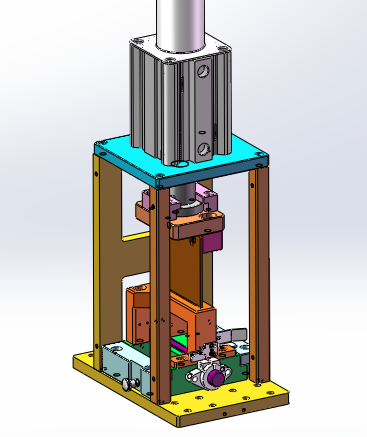

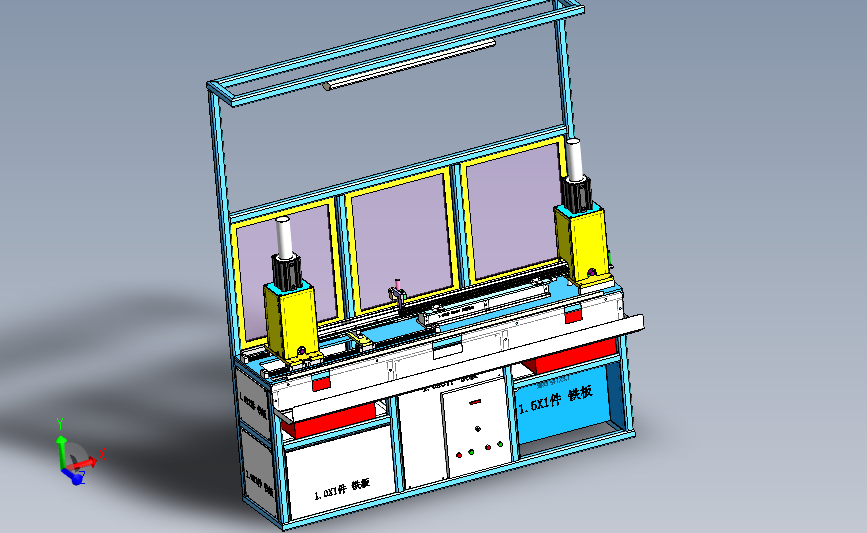

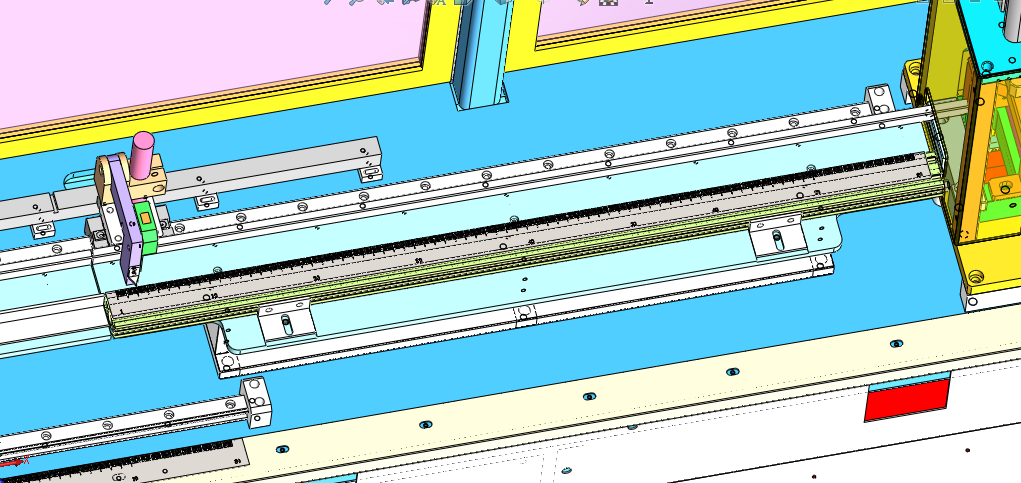

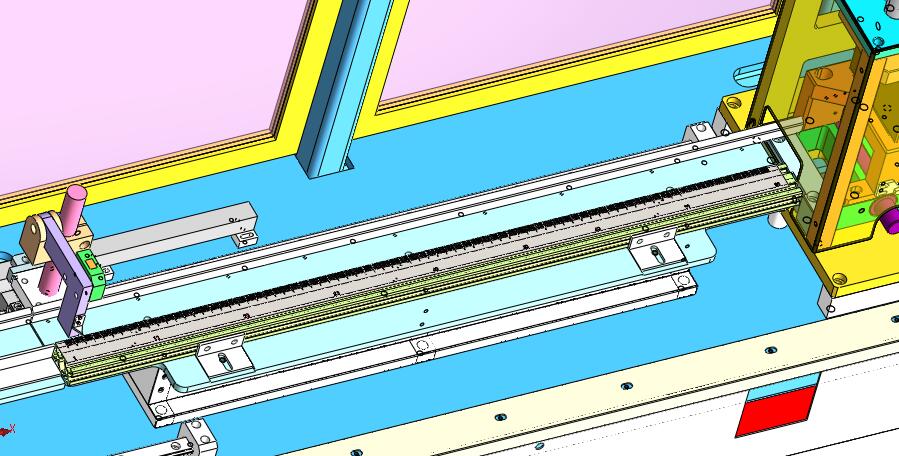

这是一套完整的通用型的定长裁断工装，设备的应用范围广，实用性强，适用于多种行业。工装结构比较简单，制造成本低。结构原理：工装采用两端裁断即可裁出符合尺寸的产品，右端裁断工装是固定，左端裁断工装是安装在导轨上可以调整位置，中间有定位板和感应器，有刻度尺参考。图纸格式为solidworsk 2018,欢迎大家来下载。
