气动裁边机（ID:339642）

机械设备 / 非标机械 / 气动裁边机

©原创

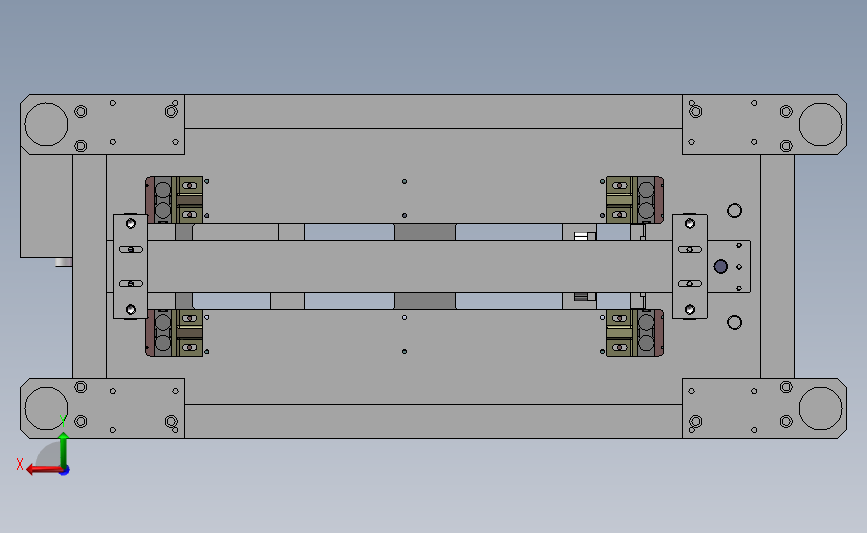

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1663825820986.zip	14.43M
2	16导柱3.1.1.SLDPRT	62.71K
3	16轴端座3.1.1.SLDPRT	124.53K
4	HFZ32气动手指气缸3.1.1.SLDPRT	164.12K
5	HFZ气动手指3.1.1.SLDPRT	87.31K
6	LMH16直线轴承.SLDPRT	111.01K
7	PLF25-500无杆气缸3.1.1.SLDPRT	131.90K
8	PLF25-500无杆气缸滑块3.1.1.SLDPRT	89.77K
9	SC-50-300气缸3.1.1.SLDPRT	239.67K
10	SC-50X300活塞杆3.1.1.SLDPRT	87.96K
11	SC50-300气缸链接头.SLDPRT	149.61K
12	TDA16-30气缸3.1.1.SLDPRT	201.32K
13	TDA16-30气缸前端固定块3.1.1.SLDPRT	114.90K
14	TDA16-30气缸安装板3.1.1.SLDPRT	115.76K
15	TDA16-30气缸活塞3.1.1.SLDPRT	98.10K
16	Y型板3.1.1.SLDPRT	112.51K
17	上机架3.1.1.SLDPRT	159.32K
18	上板3.1.1.SLDPRT	213.59K
19	下机架3.1.1.SLDPRT	118.44K

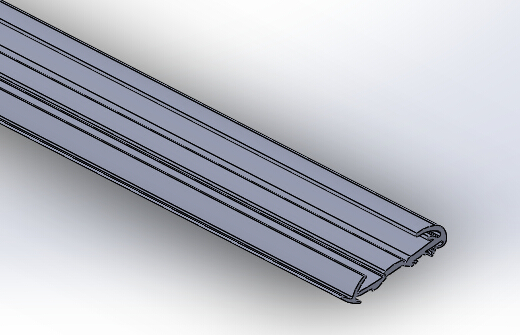

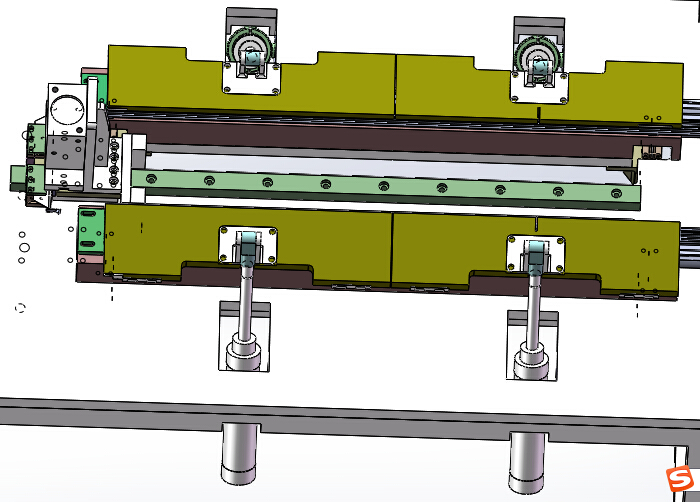

20	产品压紧工装.jpg	220.89K
21	产品图.jpg	150.83K

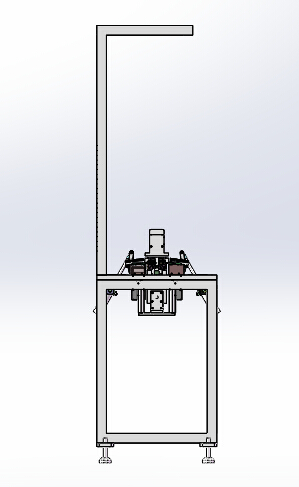

22	侧视图.jpg	54.31K

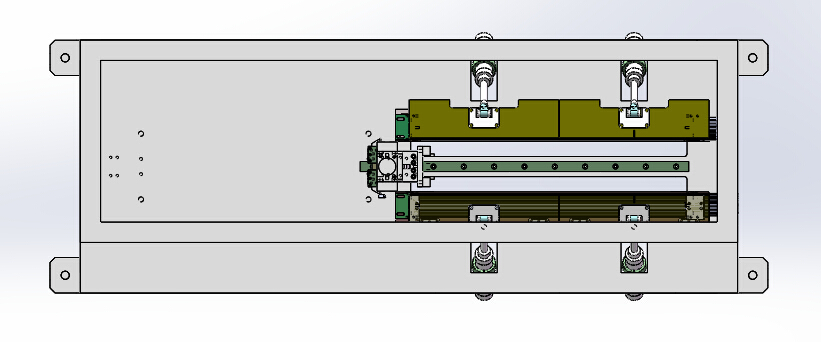

23	俯视图.jpg	109.23K
24	刀垫板3.1.1.SLDPRT	90.49K
25	刀座固定连接板3.1.1.SLDPRT	119.57K
26	刀座底板3.1.1.SLDPRT	158.17K
27	刀架安装底板23.1.1.SLDPRT	114.92K
28	刀架立板3.1.1.SLDPRT	138.44K
29	压板3.1.1 - 副本.SLDPRT	206.17K
30	压板3.1.1.SLDPRT	188.06K
31	右侧横向裁刀架3.1.1.SLDPRT	96.18K
32	定位块 - 副本3.1.1.SLDPRT	107.31K
33	定位块3.1.1.SLDPRT	112.58K
34	定长裁刀3.1.1.SLDPRT	70.40K
35	定长裁刀架3.1.1.SLDPRT	116.21K
36	导轨3.1.1.SLDPRT	99.47K
37	导轨固定板3.1.1.SLDPRT	115.77K
38	左侧横向裁刀架3.1.1.SLDPRT	97.85K
39	底板3.1.1.SLDPRT	284.93K
40	护栏网框架3.1.1.SLDPRT	2.26M
41	拉刀压板3.1.1 - 副本.SLDPRT	61.30K
42	拉刀压板3.1.1.SLDPRT	61.94K
43	拉刀片3.13.1.1.SLDPRT	60.31K
44	拉刀调节座2 - 副本3.1.1.SLDPRT	118.89K
45	拉刀调节座23.1.1.SLDPRT	116.09K
46	拉刀调节座3.1.1.SLDPRT	115.26K
47	支撑吊杆3.1.1.SLDPRT	87.87K
48	支撑柱3.1.1.SLDPRT	90.22K
49	无杆缸安装座3.1.1.SLDPRT	135.76K
50	无杆缸安装板23.1.1.SLDPRT	85.63K
51	无杆缸安装板3.1.1.SLDPRT	104.58K
52	机架脚杯3.1.1.SLDPRT	66.96K
53	机架脚板13.1.1.SLDPRT	93.44K
54	机架脚板23.1.1.SLDPRT	92.33K
55	材料模具3.1.1.SLDPRT	175.74K
56	横向裁刀13.1.1.SLDPRT	62.40K

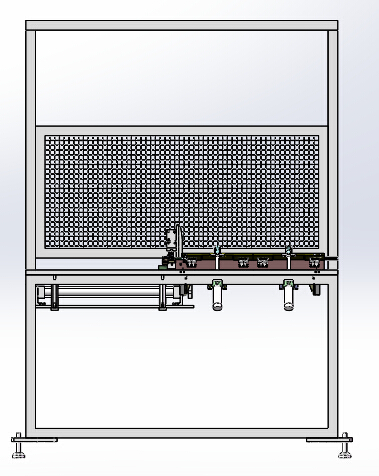

57	正视图.jpg	140.41K

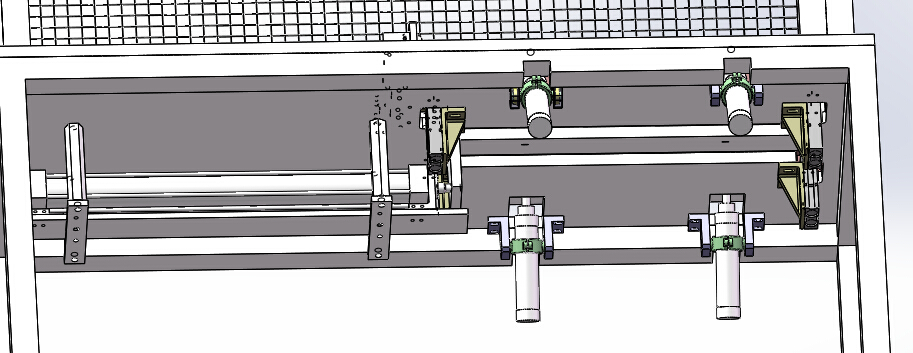

58	气动结构图.jpg	211.32K
59	滑块3.1.1.SLDPRT	98.03K
60	电箱3.1.1.SLDPRT	93.86K
61	素材3.1.1.SLDPRT	151.96K
62	裁刀结构图.jpg	284.47K
63	装配体3.1.1.SLDASM	1.88M
64	角铝3.1.1.SLDPRT	107.75K

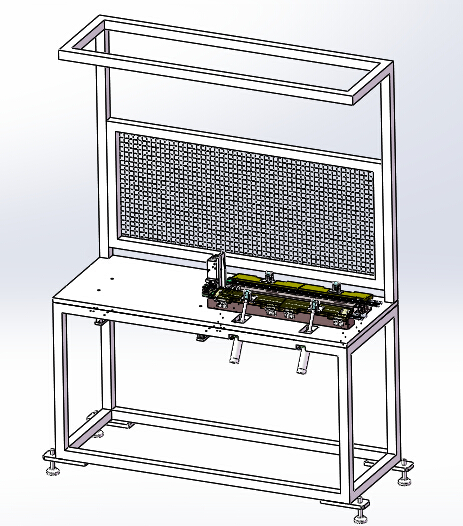

65	设备外观结构图.jpg	217.19K
66	设备总成图.jpg	219.96K
67	铲刀23.1.1.SLDPRT	227.12K
68	16导柱3.1.1.SLDDRW	369.00K
69	SC50-300气缸链接头.SLDDRW	346.00K
70	TDA16-30气缸前端固定块3.1.1.SLDDRW	378.50K
71	TDA16-30气缸安装板3.1.1.SLDDRW	391.50K
72	Y型板3.1.1.SLDDRW	319.00K
73	上机架3.1.1.SLDDRW	314.50K
74	上板3.1.1.SLDDRW	800.00K
75	下机架3.1.1.SLDDRW	265.00K
76	刀垫板3.1.1.SLDDRW	284.00K
77	刀座固定连接板3.1.1.SLDDRW	379.00K
78	刀座底板3.1.1.SLDDRW	429.50K
79	刀架安装底板23.1.1.SLDDRW	329.00K
80	刀架立板3.1.1.SLDDRW	391.50K
81	压板3.1.1 - 副本.SLDDRW	532.00K
82	压板3.1.1.SLDDRW	976.50K
83	右侧横向裁刀架3.1.1.SLDDRW	424.50K
84	定位块 - 副本3.1.1.SLDDRW	359.00K
85	定长裁刀3.1.1.SLDDRW	274.50K
86	定长裁刀架3.1.1.SLDDRW	330.00K
87	导轨固定板3.1.1.SLDDRW	307.50K
88	底板3.1.1.SLDDRW	567.50K
89	护栏网框架3.1.1.SLDDRW	334.00K
90	拉刀压板3.1.1.SLDDRW	335.50K
91	拉刀调节座2 - 副本3.1.1.SLDDRW	368.00K
92	拉刀调节座3.1.1.SLDDRW	328.00K
93	无杆缸安装座3.1.1.SLDDRW	347.50K
94	无杆缸安装板23.1.1.SLDDRW	276.00K
95	无杆缸安装板3.1.1.SLDDRW	294.50K
96	机架脚板13.1.1.SLDDRW	353.00K
97	材料模具3.1.1.SLDDRW	416.50K
98	横向裁刀13.1.1.SLDDRW	267.00K
99	装配体3.1.1.SLDDRW	386.00K

此图纸下载需要120金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：14.77M

所需金币：120

上传时间：2022-09-22 13:50:24

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

裁边机

裁断机

切边机

图纸简介

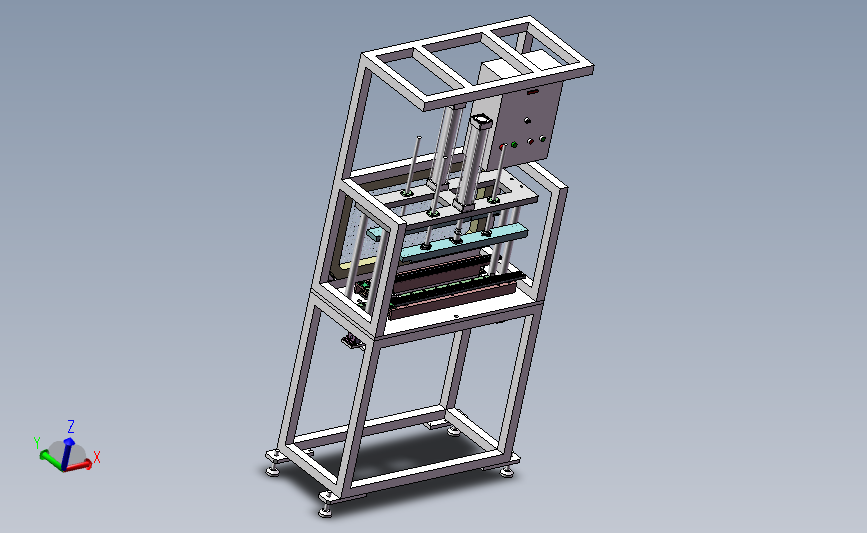

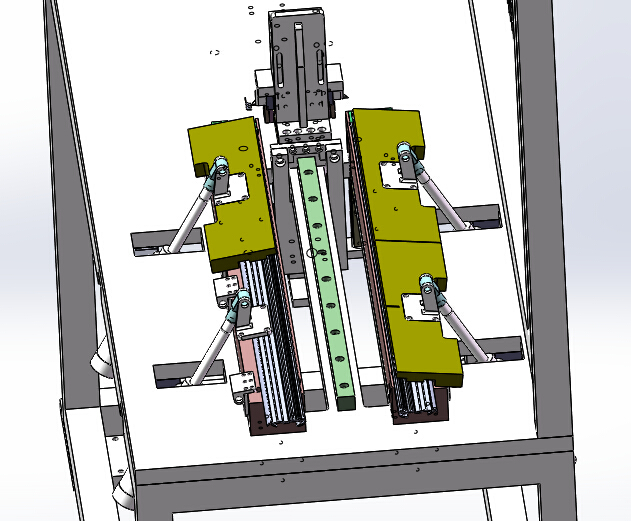

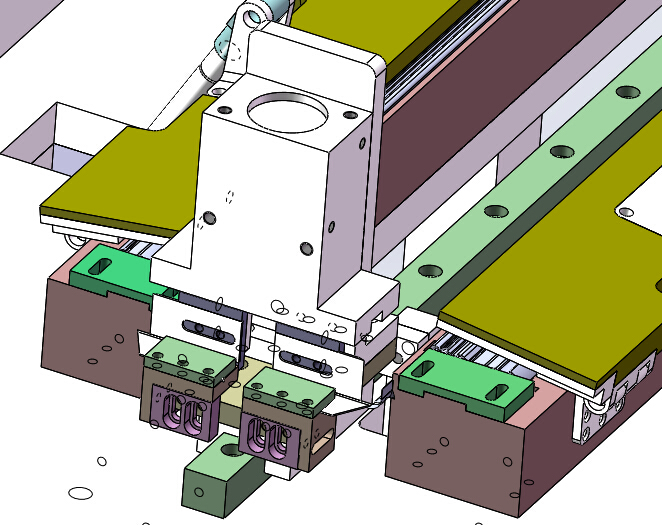

导槽气动裁边机三维模型图，图纸结构很详细，尤其是对于裁刀结构的设计很好，实际应用效果不错，提高了生产效率。产品区分左右对称件，本设备安装有两套刀片，分别对应左右件产品，每一套刀有两把切刀组成，刀片均为美工刀，其中一把X轴向切割，另外一把Y轴切割，均由气缸带动切割。图纸格式为solidworks2018，欢迎大家来下载参考。
