手动定长裁断机（ID:339678）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16638325421433.zip | 9.11M |
| 2 | AL定长裁断机上台架.SLDDRW | 443.00K |
| 3 | AL定长裁断机下台架.SLDDRW | 458.00K |
| 4 | AL定长裁断机传动架1.SLDDRW | 501.50K |
| 5 | AL定长裁断机传动架2.SLDDRW | 417.00K |
| 6 | AL定长裁断机传动轮.SLDDRW | 387.00K |
| 7 | AL定长裁断机刀垫.SLDDRW | 408.50K |
| 8 | AL定长裁断机刀架.SLDDRW | 424.00K |
| 9 | AL定长裁断机刀片.SLDDRW | 380.50K |
| 10 | AL定长裁断机台架板.SLDDRW | 535.00K |
| 11 | AL定长裁断机固定板.SLDDRW | 445.50K |
| 12 | AL定长裁断机固定板2.SLDDRW | 407.50K |
| 13 | AL定长裁断机垫片.SLDDRW | 434.00K |
| 14 | AL定长裁断机定长固定横板.SLDDRW | 1.16M |
| 15 | AL定长裁断机护刀架.SLDDRW | 517.50K |
| 16 | AL定长裁断机护架.SLDDRW | 390.00K |
| 17 | AL定长裁断机机架脚板.SLDDRW | 400.00K |
| 18 | AL定长裁断机滑板.SLDDRW | 461.50K |
| 19 | SDA80-80-S-B气缸活塞杆.1.SLDPRT | 106.76K |
| 20 | SDA80-80-S气缸.1.SLDPRT | 235.46K |
| 21 | SDA80-80-S气缸活塞杆.1.SLDPRT | 227.50K |
| 22 | 上台架.SLDPRT | 170.41K |
| 23 | 下台架.SLDPRT | 170.86K |
| 24 | 传动架1.SLDPRT | 94.04K |
| 25 | 传动架2.SLDPRT | 100.33K |
| 26 | 传动轮2.SLDPRT | 107.53K |
| 27 | 传动轴.SLDPRT | 292.11K |
| 28 | 侧视图.jpg | 66.67K |
| 29 | 俯视图.jpg | 108.58K |
| 30 | 刀架.SLDPRT | 120.96K |
| 31 | 刀片.SLDPRT | 67.72K |
| 32 | 台架板.SLDPRT | 150.62K |
| 33 | 垫刀口.SLDPRT | 119.63K |
| 34 | 垫片.SLDPRT | 106.62K |
| 35 | 定位板.jpg | 260.46K |
| 36 | 定长固定架1.SLDPRT | 67.86K |
| 37 | 定长固定架2.SLDPRT | 55.71K |
| 38 | 手动定长裁断机.SLDASM | 1.63M |
| 39 | 护刀架.SLDPRT | 95.50K |
| 40 | 护架.SLDPRT | 88.92K |
| 41 | 护栏格网.1.SLDPRT | 1.70M |
| 42 | 护罩.SLDPRT | 76.35K |
| 43 | 日光灯.1.SLDPRT | 80.21K |
| 44 | 机架脚杯.SLDPRT | 71.20K |
| 45 | 机架脚板1.SLDPRT | 96.09K |
| 46 | 横垫架.SLDPRT | 186.68K |
| 47 | 正视图.jpg | 128.27K |
| 48 | 气缸固定架.SLDPRT | 101.81K |
| 49 | 气缸固定架1.SLDPRT | 192.93K |
| 50 | 气缸支架.SLDPRT | 84.81K |
| 51 | 滑动板.SLDPRT | 105.89K |
| 52 | 置物架.01.SLDPRT | 282.00K |
| 53 | 裁刀结构图.jpg | 191.51K |
| 54 | 裁断结构图.jpg | 215.15K |
| 55 | 设备外观结构.jpg | 190.63K |
| 56 | 长固定架.SLDPRT | 109.57K |
| 57 | 长固定架1.SLDPRT | 69.06K |
| 58 | 附带动轮.SLDPRT | 111.80K |
| 59 | acad.vlx | 0B |
| 60 | AL定长裁断机刀片CAD.DWG | 58.66K |
此图纸下载需要180金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 34
加入时间：2022-03-31
模型信息
图纸ID：339678
图纸格式：sldprt,sldasm
文件大小：9.33M
所需金币：180
上传时间：2022-09-22 15:42:24
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
定长裁断机
裁断机
冲切机
图纸简介

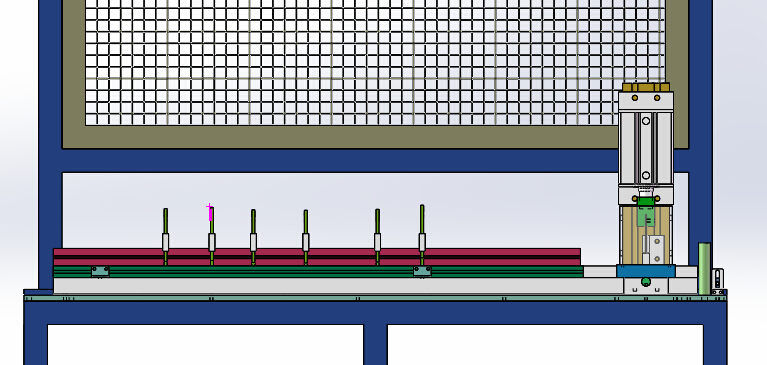

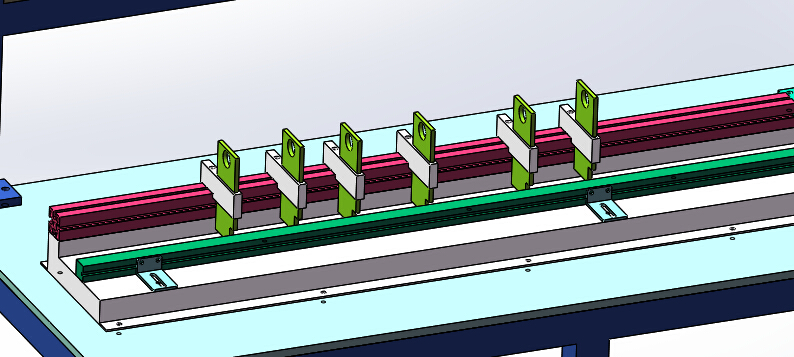

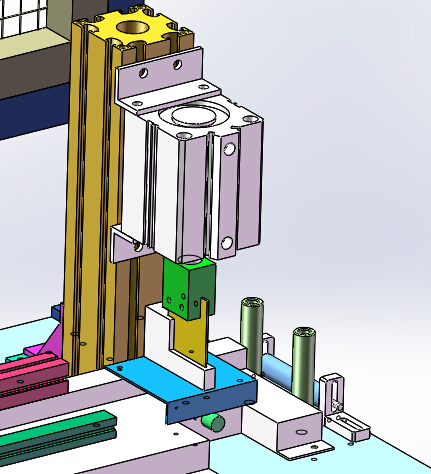

这是一套完整的通用型的定长裁断工装，设备的应用范围广，实用性强，适用于多种行业。工装结构比较简单，制造成本低。结构原理：工装采用一端定位，另外一端裁断即可裁出符合尺寸的产品，有刻度尺参考。图纸格式为solidworsk 2018,欢迎大家来下载。
