在线凸轮式打孔机（ID:339767）

机械设备 / 非标机械 / 在线凸轮式打孔机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16638389189845.zip	17.04M
2	8-12-15铜套.SLDPRT	101.52K
3	975_HWC24L075-A-H12 - 2.SLDPRT	597.29K
4	975_HWC24L075-A-H12.SLDPRT	609.27K
5	975_HWCN48L075-A-H16同步带轮1.SLDPRT	1.06M
6	deep groove ball bearings gb-2.SLDPRT	446.83K
7	deep groove ball bearings gb-21.SLDPRT	502.14K
8	deep groove ball bearings gb.sldprt	818.05K
9	deep groove ball bearings gb1-1.SLDPRT	394.36K
10	hex nuts 1-fine pitch-grades ab gb-1.SLDPRT	80.98K
11	L型同步皮带.SLDPRT	340.06K
12	M6-8-13-100导柱螺栓.SLDPRT	108.27K
13	NMRV063减速机.SLDPRT	194.72K
14	small round nuts gb-1.SLDPRT	108.17K
15	TRH15B导轨.SLDPRT	114.74K
16	TRH15B滑块.SLDPRT	116.58K
17	上机架-3.SLDPRT	484.01K
18	下机架-3.SLDPRT	358.75K

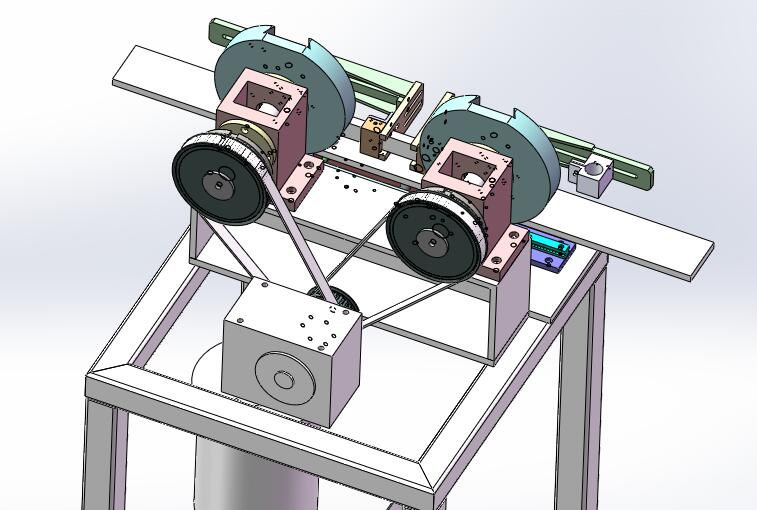

19	传动结构图.jpg	54.44K

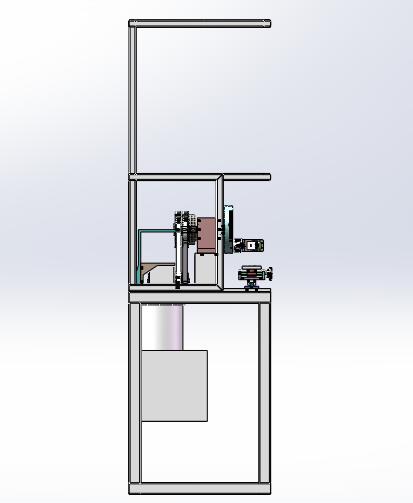

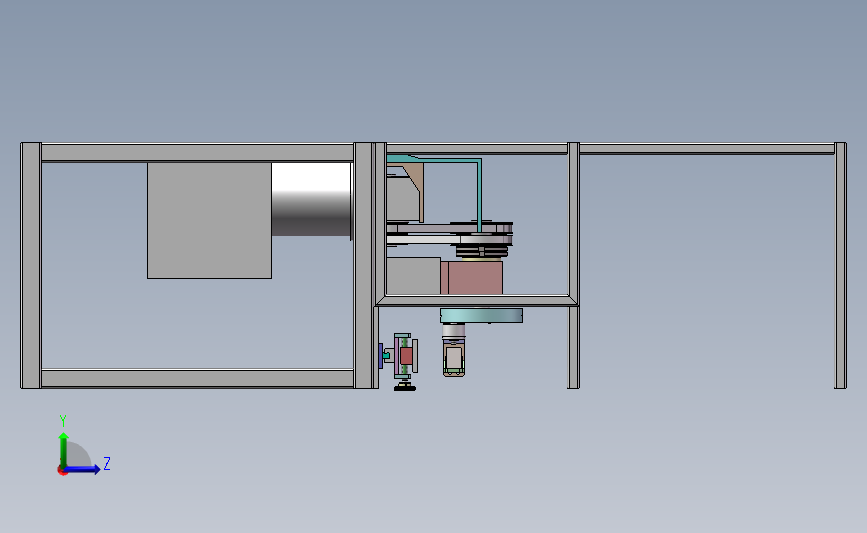

20	侧视图.jpg	10.23K

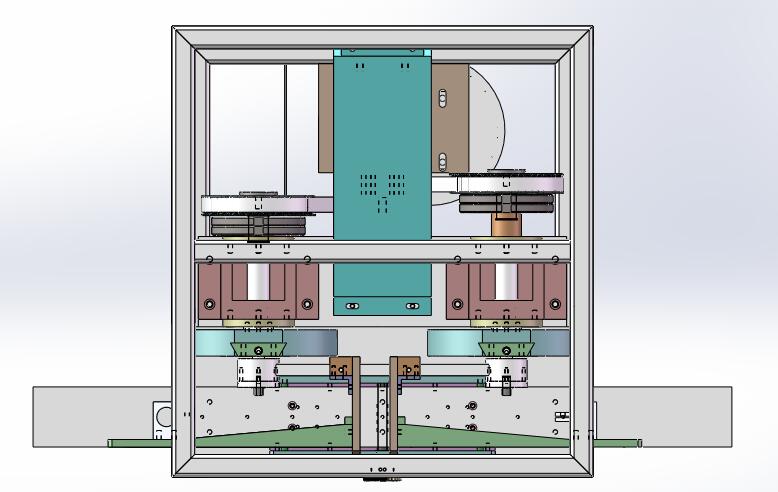

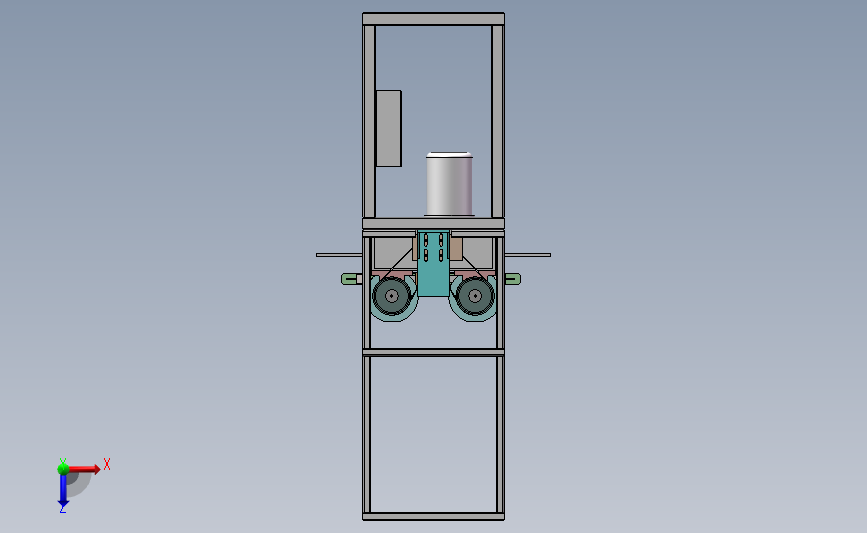

21	俯视图.jpg	38.75K
22	凸轮在线打孔机装配体1.SLDASM	2.46M

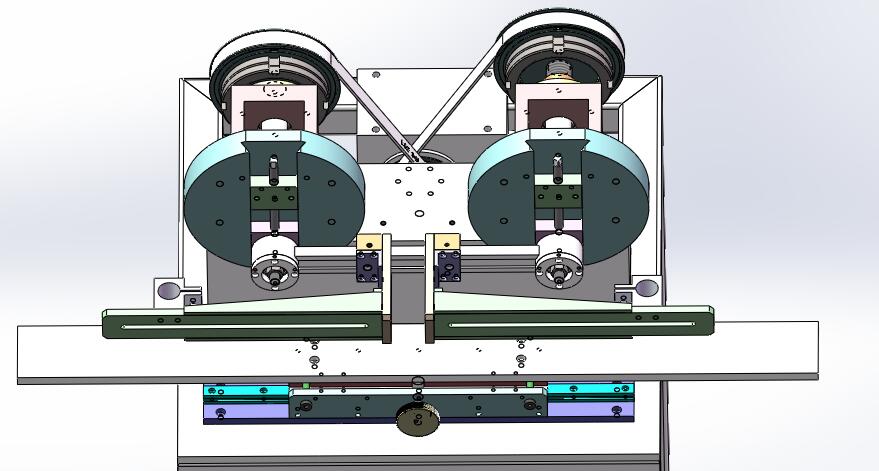

23	凸轮打孔机结构图.jpg	48.85K
24	凸轮盘.SLDPRT	114.77K
25	凸轮轴 - 2.SLDPRT	160.60K
26	凸轮轴.SLDPRT	166.41K
27	外观结构图.jpg	21.25K
28	导轨安装上板.SLDPRT	128.43K
29	导轨安装侧板1.SLDPRT	110.54K
30	导轨安装侧板2.SLDPRT	105.94K
31	导轨安装底板.SLDPRT	120.08K
32	手轮.SLDPRT	831.44K
33	打孔机夹具.SLDPRT	117.45K
34	打孔机安装架装配体.SLDASM	128.09K
35	打孔机调节板1.SLDPRT	100.03K
36	支架1.SLDPRT	111.15K
37	机架底板.SLDPRT	82.31K
38	模具安装底板.SLDPRT	81.96K
39	模具安装调节板.SLDPRT	109.15K
40	模具调节架装配体.SLDASM	744.34K

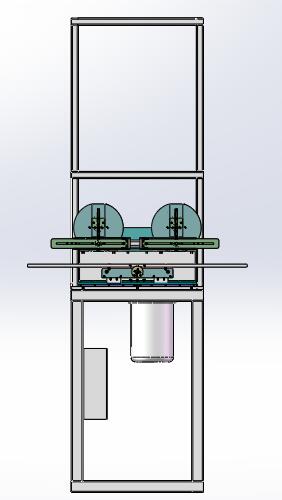

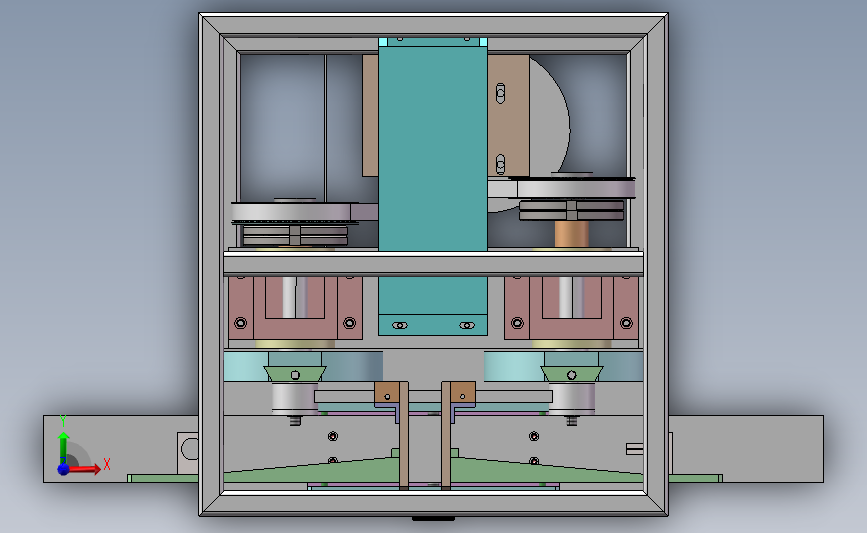

41	正视图.jpg	11.81K
42	燕尾块1.SLDPRT	115.65K
43	燕尾块2.SLDPRT	104.75K
44	电机安装板.SLDPRT	129.79K
45	电机安装架.SLDPRT	142.21K
46	电磁阀安装板.SLDPRT	78.62K
47	端盖.SLDPRT	75.62K
48	调节螺杆.SLDPRT	160.62K
49	调节螺杆2.SLDPRT	158.54K
50	轴承座.SLDPRT	157.47K
51	轴承座垫高板.SLDPRT	97.69K
52	轴承座端盖.SLDPRT	109.88K
53	轴承座端盖2.SLDPRT	106.36K
54	轴承座装配体1.SLDASM	807.32K
55	轴承座装配体2.SLDASM	803.09K
56	轴端盖.SLDPRT	71.95K
57	连杆.SLDPRT	143.88K
58	连杆曲轴.SLDPRT	148.07K
59	连杆滑块1.SLDPRT	106.70K
60	连杆滑块2.SLDPRT	134.29K
61	连杆滑块调节板1.SLDPRT	121.82K
62	隔套 - 2.SLDPRT	101.94K
63	隔套.SLDPRT	95.76K
64	顶板.SLDPRT	154.45K
65	在线打孔机.dwg	812.44K
66	盖板.dwg	27.19K
67	采购件清单.docx	10.89K
68	01.DWG2007.dwg	89.73K
69	03-02.SLDPRT	104.52K
70	03-03.SLDPRT	144.15K
71	03-1.SLDPRT	392.07K
72	03.SLDASM	193.52K
73	Thumbs.db	7.00K
74	采购件.docx	10.89K

此图纸下载需要200金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：17.45M

所需金币：200

上传时间：2022-09-22 17:28:42

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

在线打孔机

打孔机

钻孔机

凸轮式打孔

图纸简介

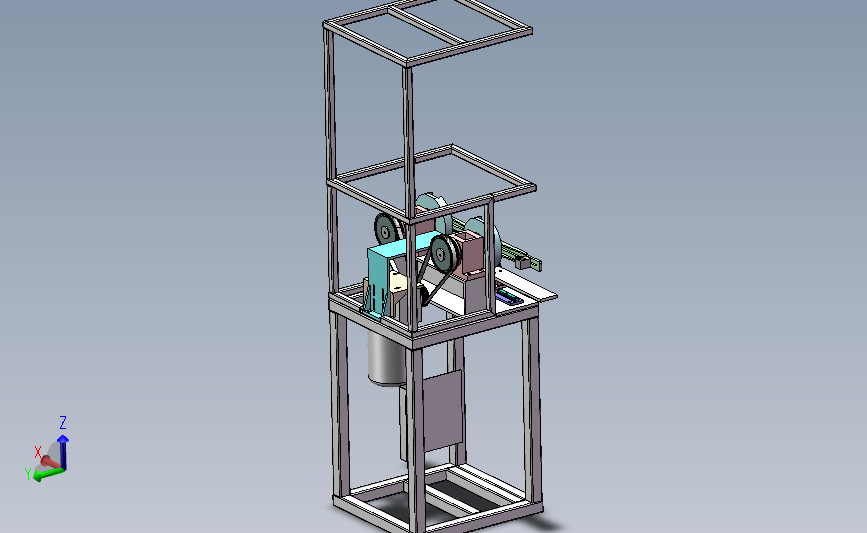

在线图凸轮式打孔机的三维模型图纸，采用凸轮盘驱动打孔机来实现高效率的打孔，设备是用在生产线挤出的产品，效率比较高和精准。打孔机可安装两个气动钻笔来实现打孔，可调节打孔机或者产品的安装模具，气动钻笔通过连杆安装在两个轮盘上，轮盘上有燕尾槽可以调整高度，两个轮盘通过同步带连接到同一个电机输出端，图纸格式为solidworks2018，欢迎大家来下载。
