自动定长锯切机（ID:339864）

机械设备 / 非标机械 / 自动定长锯切机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16638938367391.zip	54.05M
2	-61901.2.SLDPRT	612.08K
3	-X74锯切机.DWG	653.22K
4	-下侧门关门机构.SLDASM	105.23K
5	-中间小皮带轮.SLDPRT	125.03K
6	-中间小皮带轮轴.SLDPRT	127.29K
7	-切割电机支撑板.SLDPRT	248.15K
8	-切割装置-x74.SLDASM	1.80M
9	-前板上.SLDDRW	104.04K
10	-前板上.SLDPRT	142.25K
11	-国标6004轴承.SLDPRT	576.47K
12	-底板01-x74.SLDDRW	179.03K
13	-底板01-x74.SLDPRT	300.11K
14	-水切上护罩-x74.SLDPRT	276.17K
15	-水切护罩-x74.SLDPRT	282.67K
16	-滚筒-编码器.2.SLDPRT	53.53K
17	-滚筒02.SLDPRT	60.83K
18	-牵引机护罩-x74.SLDPRT	282.84K
19	-直径260锯片.SLDPRT	61.36K
20	-立柱-x74.SLDPRT	78.28K
21	-编码器安装机构.SLDASM	860.74K
22	-编码器滚筒轴.2.SLDPRT	83.60K
23	-罗拉座.2.SLDPRT	202.20K
24	1639990703.jpg	58.44K
25	40x80.SLDDRW	101.93K
26	40x80.SLDPRT	153.99K
27	6004轴承座.SLDPRT	111.66K
28	CA固定座.x74.SLDPRT	108.93K
29	CB固定座.X74.SLDPRT	128.95K
30	E6B2-CWZ1X编码器.SLDPRT	839.15K
31	F-M16150F-x74.SLDPRT	181.96K
32	FL205-x74.SLDPRT	105.12K
33	GB_FASTENER_SCREWS_HSHCS M10X30-N.sldprt	146.37K
34	GB_FASTENER_SCREWS_HSHCS M6X40-N.sldprt	150.16K
35	M8X80螺杆.SLDPRT	155.99K
36	PC板.SLDPRT	79.19K
37	PC板02.SLDPRT	65.12K
38	q44.h伺服电机80ST-M02430g111.0.0.0.SLDPRT	178.36K
39	q44.h伺服电机80ST-M02430安装板加强筋g111.0.0.0.SLDDRW	107.59K
40	q44.h伺服电机80ST-M02430安装板加强筋g111.0.0.0.SLDPRT	93.72K
41	q44.h切割部件可调安装板g111.0.0.0.SLDDRW	127.87K
42	q44.h切割部件可调安装板g111.0.0.0.SLDPRT	163.52K
43	q44.h导轨垫高板3 - 副本g111.0.0.0.SLDDRW	107.72K
44	q44.h导轨垫高板3 - 副本g111.0.0.0.SLDPRT	116.18K
45	q44.h滚珠丝杠2（25）g111.0.0.0.SLDDRW	95.20K
46	q44.h滚珠丝杠2（25）g111.0.0.0.SLDPRT	1.29M
47	q44.h滚珠丝杠滑块1（30） - 副本g111.0.0.0.SLDPRT	126.14K
48	q44.h滚珠丝杠滑块1（30）安装板g111.0.0.0.SLDPRT	142.35K
49	q44.h电机加强条横板g111.0.0.0.SLDDRW	117.71K
50	q44.h电机加强条横板g111.0.0.0.SLDPRT	118.59K
51	q44.h电机背板加强条 - 副本g111.0.0.0.SLDPRT	95.82K
52	q44.h电机背板加强条g111.0.0.0.SLDDRW	107.79K
53	q44.h电机背板加强条g111.0.0.0.SLDPRT	94.63K
54	q44.h联轴器（20）g111.0.0.0.SLDPRT	99.29K
55	q44下封盖g111.0.0.0.SLDPRT	115.62K
56	q切割电机板11111.0.0.0.SLDDRW	121.65K
57	q切割电机板11111.0.0.0.SLDPRT	192.49K
58	q电机11111.0.0.0.SLDPRT	247.49K
59	q电机安装板11111.0.0.0.SLDDRW	109.89K
60	q电机安装板11111.0.0.0.SLDPRT	127.16K
61	Rolling bearings 6202 GB 276-94.sldprt	321.94K
62	SC-63X100活塞-x74.SLDPRT	96.97K
63	SC40-100-S气缸.x74.SLDPRT	217.40K
64	SC40-100-S气缸活塞杆.x74.SLDPRT	81.72K
65	SC63X100-S气缸安装板-x74.SLDPRT	158.32K
66	SC63X100气缸连接板-x74.SLDDRW	109.79K
67	SC63X100气缸连接板-x74.SLDPRT	103.64K
68	SCJ-63X100-x74.SLDPRT	228.86K
69	UCFL202.SLDPRT	119.55K
70	UCFL204.SLDPRT	115.82K
71	x74牵引机.SLDASM	2.49M
72	x74电箱.SLDASM	161.33K
73	Z=25,m=2.5 01.sldprt	630.95K
74	Z=25,m=2.5 02.sldprt	608.92K
75	上侧关门机构.SLDASM	120.47K
76	上前板-x74.SLDDRW	145.14K
77	上前板-x74.SLDPRT	240.82K
78	上后板-x74.SLDDRW	112.26K
79	上后板-x74.SLDPRT	193.84K
80	上护罩.SLDPRT	128.64K
81	上架子01.SLDPRT	4.89M
82	上滑块.SLDPRT	109.64K
83	下前板-x74.SLDPRT	240.03K
84	下后板-x74.SLDPRT	157.45K
85	下护罩.SLDPRT	122.77K
86	下架-x74.DWG	115.69K
87	下架-x74.SLDPRT	955.06K
88	下滑块.SLDPRT	110.91K
89	中间小滚筒.SLDASM	445.55K
90	主动动皮带轮-x74.SLDPRT	150.54K
91	主动滚筒.SLDDRW	112.18K
92	主动滚筒.SLDPRT	142.42K
93	主动皮带轮套.SLDPRT	98.63K
94	主动皮带轮调节连接板.SLDDRW	103.66K
95	主动皮带轮调节连接板.SLDPRT	124.60K
96	主动皮带轮轴-x74.SLDPRT	131.25K
97	主动轴安装板01.SLDDRW	109.30K
98	主动轴安装板01.SLDPRT	106.44K
99	主动轴安装板02.SLDDRW	96.07K
100	主动轴安装板02.SLDPRT	116.68K
101	从动滚筒.SLDASM	266.09K
102	从动滚筒.SLDDRW	108.15K
103	从动滚筒.SLDPRT	127.28K
104	从动皮带轮-x74.SLDPRT	251.79K
105	从动皮带轮轴-x74.SLDPRT	130.06K
106	从动轴.SLDDRW	129.98K
107	从动轴.SLDPRT	123.67K
108	从动轴安装板.SLDDRW	109.67K
109	从动轴安装板.SLDPRT	117.47K
110	伞齿轮传动轴-x74.SLDPRT	107.53K
111	传动套-x74.SLDPRT	110.62K
112	传动套紧固螺母M30X1.5.SLDPRT	122.32K
113	伺服电机安装板.SLDDRW	87.50K
114	伺服电机安装板.SLDPRT	172.71K
115	侧视图.jpg	37.62K
116	俯视图.jpg	46.03K
117	减速机.SLDPRT	149.67K
118	减速机安装板.DWG	38.21K
119	减速机安装板.SLDPRT	135.13K
120	前板下.SLDDRW	102.84K
121	前板下.SLDPRT	150.63K
122	前板顶柱-x74.SLDPRT	116.68K
123	可动滚筒轴.SLDPRT	124.79K
124	吊耳(x74).SLDPRT	101.11K
125	吸尘口.SLDPRT	124.19K
126	固定座01.SLDDRW	113.04K
127	固定座01.SLDPRT	190.93K
128	国标60-32轴承.SLDPRT	785.14K
129	国标6006轴承.SLDPRT	391.76K
130	垫板.SLDPRT	90.51K
131	外观图.jpg	90.32K
132	夹具-x74b - 副本.SLDPRT	322.53K
133	夹具-x74b.SLDDRW	109.59K
134	夹具-x74b.SLDPRT	280.79K
135	安装板01.SLDPRT	205.93K
136	导向模具固定座.SLDPRT	97.58K
137	导向模具（修改）.SLDPRT	246.70K
138	导柱.SLDPRT	81.84K
139	导轮架.SLDPRT	92.08K
140	导轮轴.SLDPRT	87.60K
141	封板.SLDPRT	86.33K
142	尼龙圈.SLDPRT	68.57K
143	感应开关.SLDPRT	98.32K
144	感应开关安装板.SLDPRT	59.29K
145	感应板.SLDPRT	94.64K
146	手指气缸安装板-x74.SLDDRW	118.82K
147	手指气缸安装板-x74.SLDPRT	185.98K
148	护罩顶柱-x74.SLDPRT	111.20K
149	拉紧手轮.SLDPRT	70.39K
150	接料盘.SLDPRT	306.82K
151	撑紧手轮板-x74.SLDDRW	96.97K
152	撑紧手轮板-x74.SLDPRT	88.43K
153	撑紧手轮轴-x74.SLDPRT	167.22K
154	机架脚杯.SLDPRT	83.30K
155	机架脚板.SLDPRT	98.84K
156	气动手指HFZ32-x74.SLDPRT	189.22K
157	气动手指手柄-x74.SLDPRT	78.98K
158	气缸固定座.SLDPRT	97.04K
159	气缸垫高板.SLDDRW	72.52K
160	气缸垫高板.SLDPRT	86.81K
161	气缸座安装板.SLDDRW	95.49K
162	气缸座安装板.SLDPRT	77.46K
163	水切装置-x74.SLDASM	285.56K
164	活塞杆连接头.X74.SLDPRT	116.85K
165	滑块.0.SLDPRT	106.59K
166	滑块套.SLDPRT	66.16K
167	滑轨.0.SLDPRT	108.44K
168	滚筒-编码器.SLDPRT	53.16K
169	滚筒拉手.SLDPRT	203.91K
170	滚筒端盖01.SLDPRT	104.24K
171	滚筒端盖02.SLDPRT	95.88K
172	滚筒轴01.SLDPRT	112.74K
173	滚筒轴02.2.SLDPRT	115.58K
174	牵引机.jpg	163.95K
175	牵引机上板.SLDPRT	170.33K
176	牵引机上板撑杆.SLDPRT	57.91K
177	牵引电机.SLDPRT	169.13K
178	牵引皮带.SLDPRT	97.97K
179	电机-x74.SLDPRT	179.34K
180	电机.SLDPRT	162.47K
181	电机安装板-x74.SLDPRT	150.14K
182	电磁阀板.SLDPRT	90.27K
183	电箱-x74.SLDPRT	397.34K
184	电箱门-x74.SLDPRT	116.05K
185	皮带.SLDPRT	63.25K
186	皮带上升限位套.SLDPRT	95.30K
187	皮带下降限位套-x74.SLDPRT	131.94K
188	皮带下降限位螺-x74.SLDPRT	106.96K
189	磁铁安装板01.SLDPRT	92.67K
190	磁铁安装板02.SLDPRT	91.27K
191	磁铁安装板03.SLDPRT	124.34K
192	移动轴承安装板.SLDPRT	112.87K
193	移动轴承座垫块.SLDPRT	83.15K
194	素材-x74.SLDPRT	131.65K
195	结构图.jpg	149.80K
196	编码器滚筒.SLDPRT	76.90K
197	编码安装板.SLDPRT	133.26K
198	翻转气缸护罩.SLDPRT	225.24K
199	翻转轴.SLDDRW	98.46K
200	翻转轴.SLDPRT	83.88K
201	翻转连接板01 - 副本.SLDDRW	115.95K
202	翻转连接板01 - 副本.SLDPRT	120.68K
203	翻转连接板01.SLDPRT	104.87K
204	翻转连接板02.SLDPRT	80.79K
205	脚轮.SLDASM	149.58K
206	自动卸料结构.png	134.64K
207	自动锯切机.SLDASM	6.94M
208	行程感应器安装板.SLDPRT	91.47K
209	行程感应开关.SLDPRT	72.44K
210	装配体3.SLDASM	214.00K
211	触控屏.SLDPRT	83.90K
212	触摸屏安装板.SLDDRW	77.11K
213	触摸屏安装板.SLDPRT	109.69K
214	调节板.SLDDRW	102.92K
215	调节板.SLDPRT	88.88K
216	调节螺杆固定板.SLDPRT	89.60K
217	车架.SLDPRT	327.16K
218	轮子.SLDPRT	164.06K
219	轮架.SLDPRT	111.11K
220	轴套01.SLDPRT	84.49K
221	轴套02.SLDPRT	76.74K
222	轴套03.SLDPRT	90.18K
223	轴承座 BF20.SLDPRT	118.77K
224	轴承座 BK20.SLDPRT	136.71K
225	轴承座-6006.SLDPRT	110.09K
226	输送带.jpg	97.93K
227	输送带自动卸料.jpg	81.91K
228	输送线.SLDASM	750.77K
229	连接销.x74.SLDPRT	77.20K
230	连杆.SLDPRT	64.62K
231	锯切机构.jpg	84.96K
232	锯片定位套.SLDDRW	96.50K
233	锯片定位套.SLDPRT	82.65K
234	门框.SLDPRT	61.16K
235	门磁铁.SLDPRT	111.24K
236	限位套-x74.SLDPRT	66.76K
237	零件1.SLDDRW	89.57K
238	零件1.SLDPRT	107.52K
239	零件2.SLDDRW	118.15K
240	零件2.SLDPRT	126.38K
241	零件3.SLDDRW	115.93K
242	零件3.SLDPRT	137.03K
243	零件4.SLDDRW	92.85K
244	零件4.SLDPRT	76.26K
245	零件6.SLDPRT	103.68K
246	零件7.SLDPRT	112.60K
247	零件8.SLDPRT	87.30K
248	自动锯切机说明书.docx	964.97K
249	-水切护罩-x74.DWG	51.12K
250	上架子01.DWG	99.70K
251	夹具-x74b.DWG	127.11K
252	夹具.dwg	119.67K
253	导向模具固定座.DWG	60.59K
254	导轮.dwg	111.98K
255	导轮支架.dwg	113.64K
256	导轮轴.dwg	111.95K
257	工程图.dwg	356.81K
258	滚筒拉手.DWG	58.03K
259	磁铁安装板01.DWG	34.36K
260	磁铁安装板02.DWG	34.96K
261	磁铁安装板03.DWG	39.64K
262	行程感应器安装板.DWG	36.48K
263	进料夹紧.DWG	151.32K

此图纸下载需要500金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：55.34M

所需金币：500

上传时间：2022-09-23 08:44:05

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

自动锯切

定长锯切设备

自动收料

图纸简介

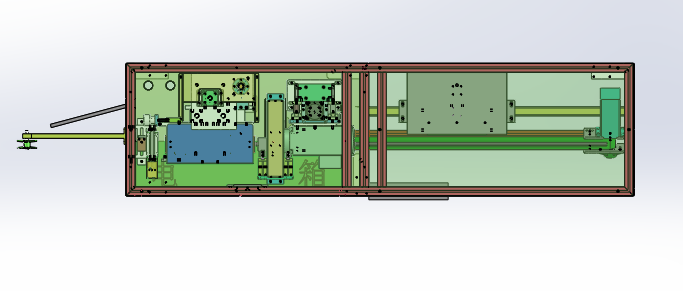

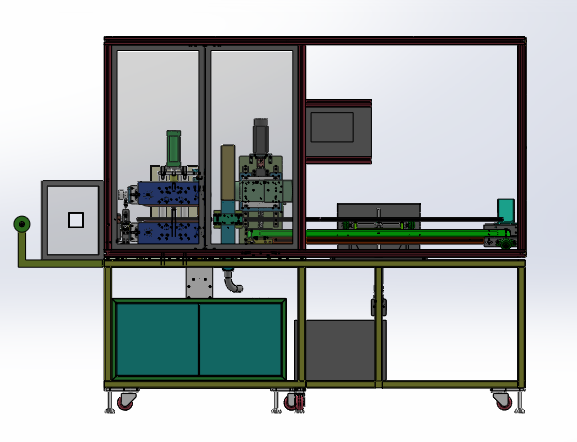

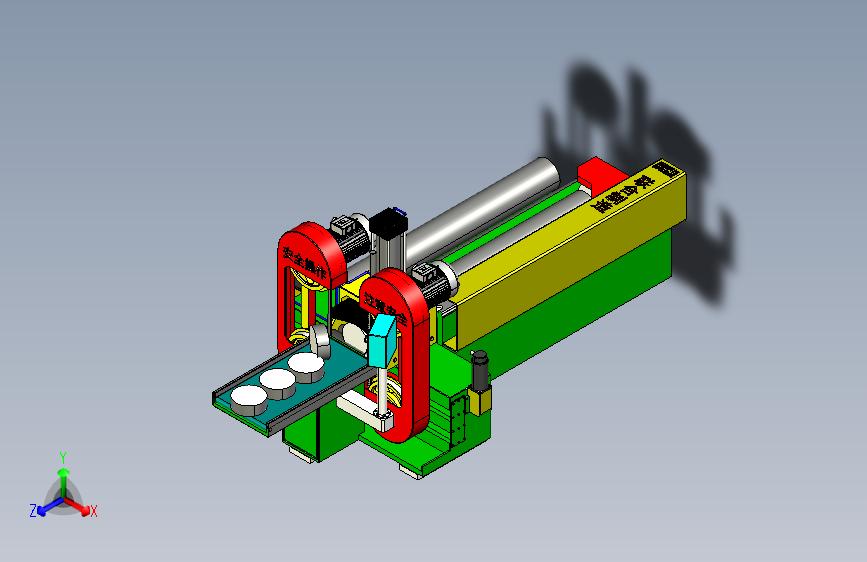

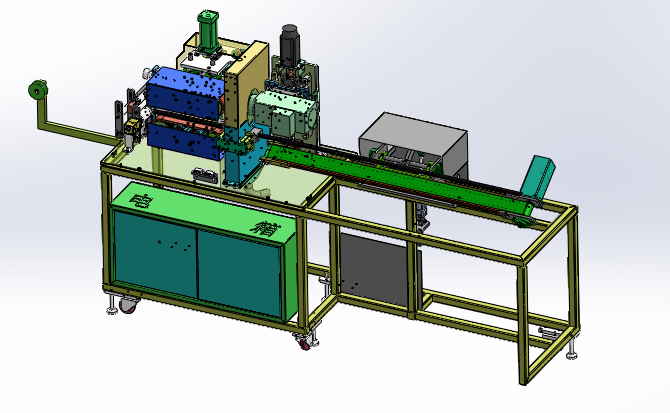

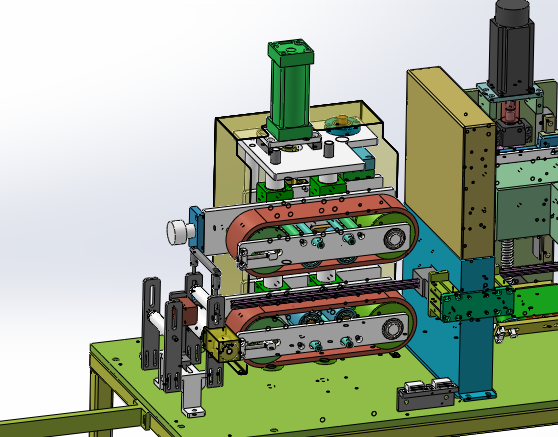

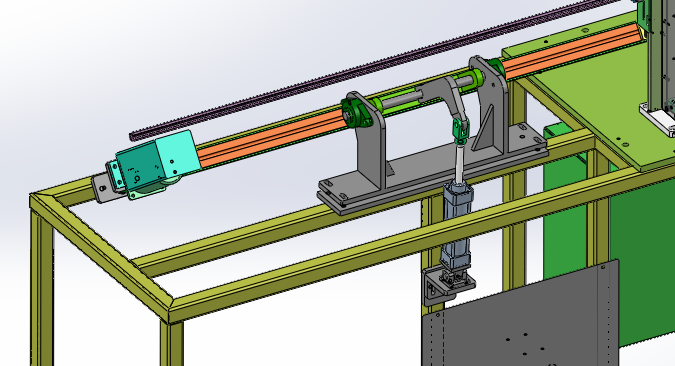

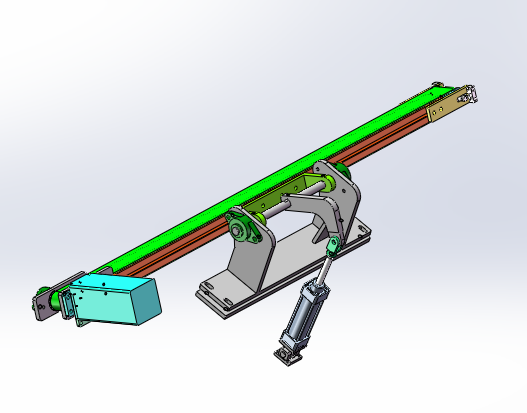

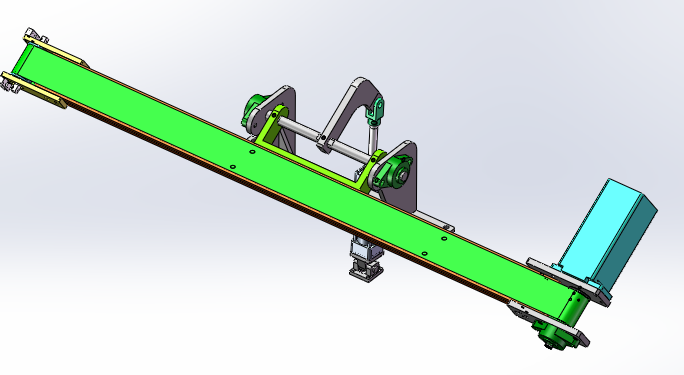

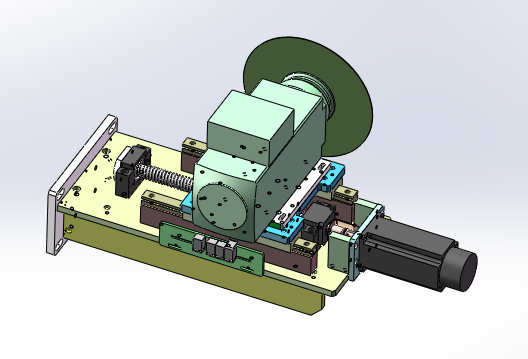

这是一款原创设计的锯切式裁断机，图纸非常详细，有工程图，设备设计合理。本设备适用于橡胶裁断行业，整体机器主要由三部分机构组成，包括入料牵引装置、裁断机构和自动收料装置。入料牵引机构由滚筒、上下两侧皮带及相关传动机构组成；而裁断机构包括锯切和冲切两种裁断方式，属于两用裁机，锯切方式或冲切方式可通过触摸屏切换，其中锯切方式带有水冷装置，防止锯片发热；收料端装置有输送线，定长机构和接料盘组成。图纸格式为solidworks2018，欢迎大家来下载。
