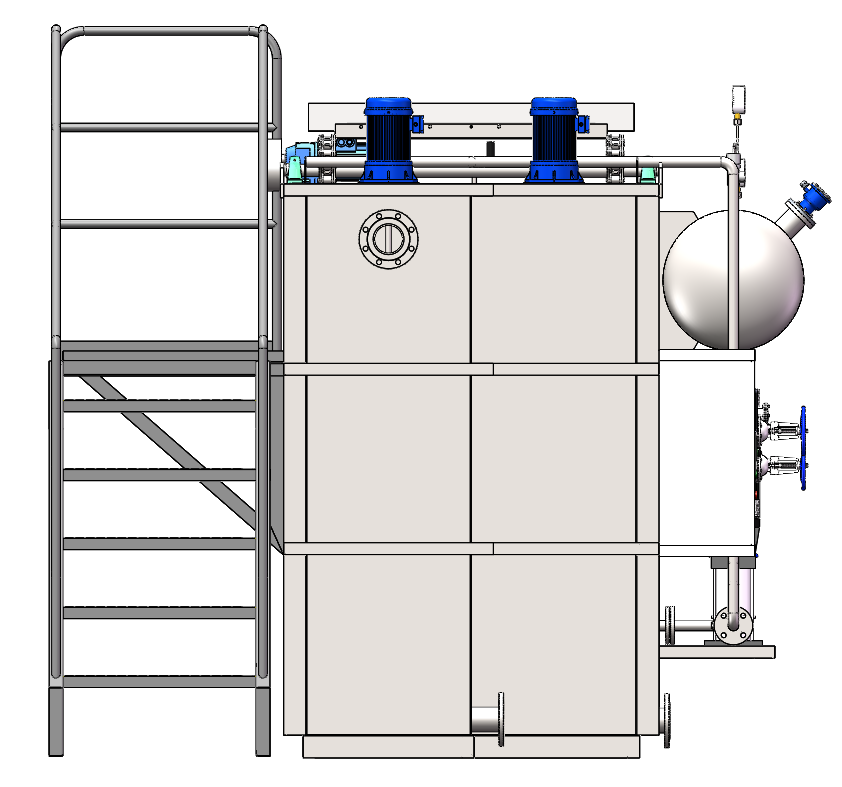

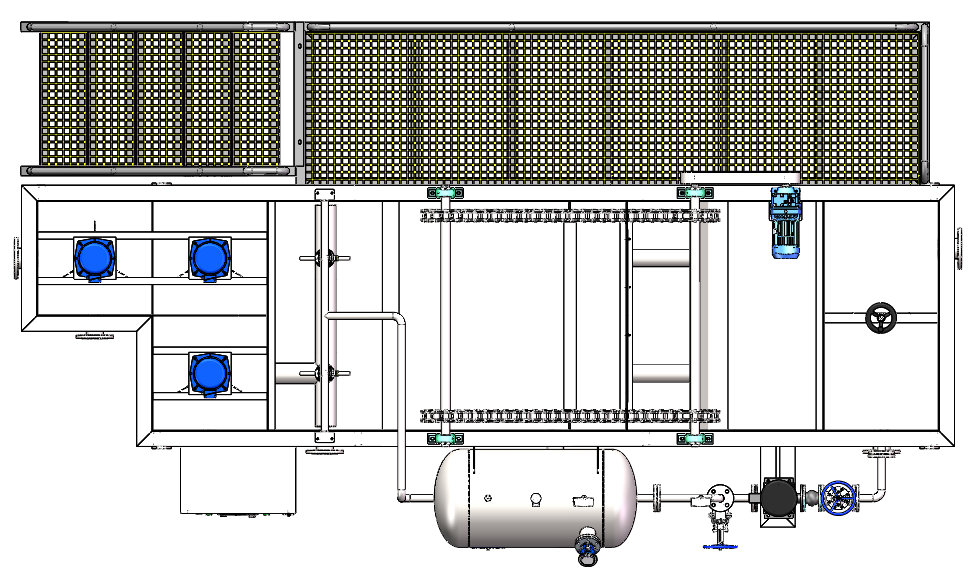

RQQF10(10m3溶气气浮三维建模)(ID:343695)

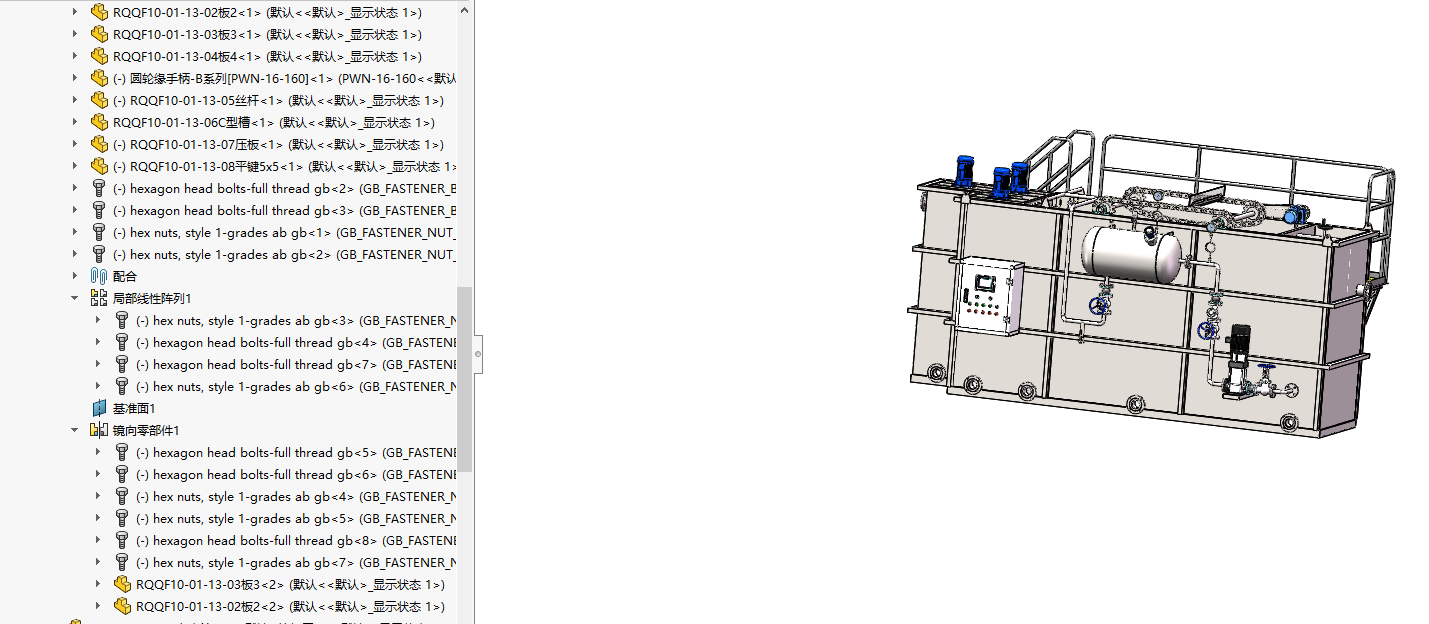

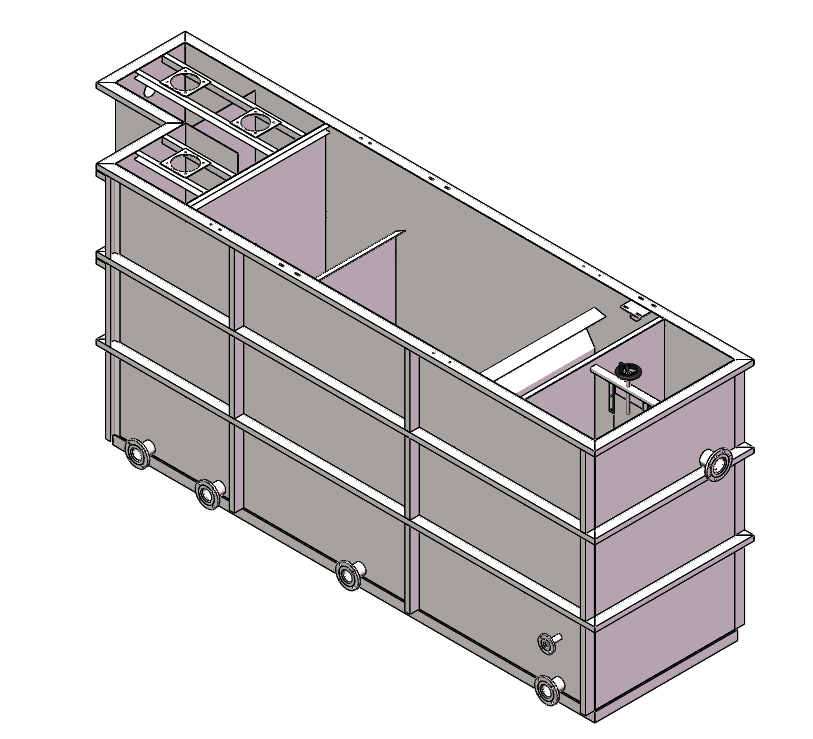

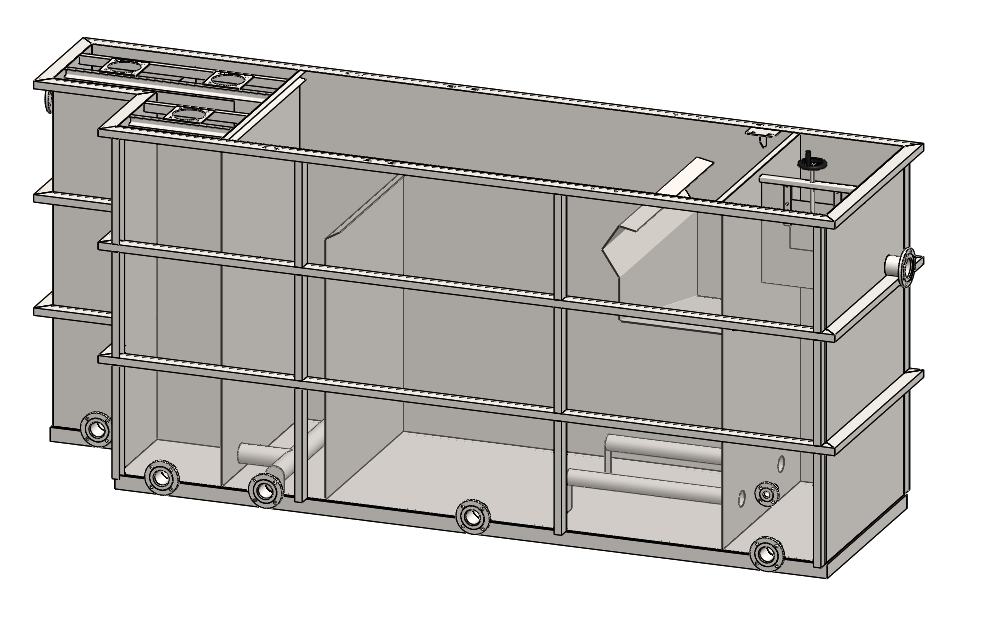

# | 文件名称 | 文件大小 |
---|---|---|
1 | 1664153066838.zip | 89.74M |
2 | CDL4法兰型[CDL4-7].sldprt | 1.00M |
3 | RQQF10-00-00溶气气浮机.PDF | 532.90K |
4 | RQQF10-00-00溶气气浮机.SLDPRT.SLDASM | 10.94M |
5 | RQQF10-00-00溶气气浮机.SLDPRT.SLDDRW | 11.01M |
6 | RQQF10-00-01(循环泵支架).SLDPRT | 117.91K |
7 | RQQF10-00-02(链条保护罩).SLDPRT | 109.21K |
8 | RQQF10-00-03(吊耳).SLDPRT | 80.03K |
9 | cross recessed hex bolts indentation gb.sldprt | 187.84K |
10 | hex bolts split pin hole-fine pitch-ab gb.sldprt | 193.50K |
11 | hex bolts wire hole-reduced shank-b gb.sldprt | 163.61K |
12 | hex bolts with slot on head grade ab gb.sldprt | 159.61K |
13 | hex bolts with split pin hole grade ab gb.sldprt | 165.28K |
14 | hex bolts with split pin hole-grade ab gb.sldprt | 185.37K |
15 | hex bolts with split pin hole-reduced-b gb.sldprt | 179.82K |
16 | hex bolts with wire hole-fine pitch-ab gb.sldprt | 160.49K |
17 | hex bolts with wire hole-grade ab gb.sldprt | 163.11K |
18 | hex flange bolts-heavy grade b gb.sldprt | 235.92K |
19 | hex flange bolts-heavy reduced grade b gb.sldprt | 181.16K |
20 | hex head bolts-fine pitch grade ab gb.sldprt | 152.40K |
21 | hex head bolts-full thread grade c gb.sldprt | 151.93K |
22 | hex head bolts-reduced shank grade b gb.sldprt | 155.85K |
23 | hexagon fit bolts--product grade a and b gb.sldprt | 163.10K |
24 | hexagon flange bolts--small series gb.sldprt | 175.84K |
25 | hexagon head bolts gb.sldprt | 160.37K |
26 | hexagon head bolts--product grade c gb.sldprt | 150.69K |
27 | hexagon head bolts-full thread gb.sldprt | 312.31K |
28 | hexagon head bolts-full thread gb.sldprt1.SLDPRT | 358.18K |
29 | hexagon head bolts-full thread gb.sldprt2.SLDPRT | 358.74K |
30 | DN100接口.SLDPRT | 173.20K |
31 | DN32接口.SLDPRT | 143.16K |
32 | DN80接口.SLDPRT | 159.07K |
33 | RQQF10-01-00气浮池.SLDPRT.SLDASM | 393.53K |
34 | RQQF10-01-01底板.SLDPRT | 69.09K |
35 | RQQF10-01-02左侧板1.SLDPRT | 61.50K |
36 | RQQF10-01-03左侧板2.SLDPRT | 68.76K |
37 | RQQF10-01-04右侧板.SLDPRT | 63.44K |
38 | RQQF10-01-05前侧板1.SLDPRT | 61.15K |
39 | RQQF10-01-06前侧板2.SLDPRT | 75.66K |
40 | RQQF10-01-07后侧板.SLDPRT | 67.73K |
41 | RQQF10-01-08隔板1.SLDPRT | 65.76K |
42 | RQQF10-01-09隔板2.SLDPRT | 63.54K |
43 | RQQF10-01-10隔板3.SLDPRT | 77.89K |
44 | RQQF10-01-11接渣槽.SLDPRT | 118.57K |
45 | RQQF10-01-12隔板4.SLDPRT | 69.04K |
46 | RQQF10-01-13-00清水槽.SLDPRT.SLDASM | 213.52K |
47 | RQQF10-01-13-01板1.SLDPRT | 99.02K |
48 | RQQF10-01-13-02板2.SLDPRT | 68.33K |
49 | RQQF10-01-13-03板3.SLDPRT | 67.99K |
50 | RQQF10-01-13-04板4.SLDPRT | 63.95K |
51 | RQQF10-01-13-05丝杆.SLDPRT | 81.96K |
52 | RQQF10-01-13-06C型槽.SLDPRT | 99.91K |
53 | RQQF10-01-13-07压板.SLDPRT | 82.69K |
54 | RQQF10-01-13-08平键5x5.SLDPRT | 67.56K |
55 | RQQF10-01-14布水管.SLDPRT | 196.51K |
56 | RQQF10-01-15集水管.SLDPRT | 159.87K |
57 | 圆轮缘手柄-B系列[PWN-16-160].SLDPRT | 129.57K |
58 | RQQF10-02-00(加强筋).SLDASM | 586.13K |
59 | RQQF10-02-01(底框).SLDPRT | 138.25K |
60 | RQQF10-02-02(横梁1).SLDPRT | 165.77K |
61 | RQQF10-02-03(横梁2).SLDPRT | 166.43K |
62 | RQQF10-02-04(横梁3).SLDPRT | 212.79K |
63 | RQQF10-02-05(竖加强筋1).SLDPRT | 69.11K |
64 | RQQF10-02-06(竖加强筋2).SLDPRT | 68.80K |
65 | RQQF10-02-07(横加强筋1).SLDPRT | 69.94K |
66 | RQQF10-02-08-00(搅拌机支架1).SLDASM | 128.77K |
67 | RQQF10-02-08-01(搅拌机安装板).SLDPRT | 89.77K |
68 | RQQF10-02-09-00(搅拌机支架2).SLDASM | 127.17K |
69 | RQQF10-02-10(电机安装板).SLDPRT | 84.23K |
70 | RQQF10-02-11(肋板).SLDPRT | 65.76K |
71 | A21型微启式安全阀[DN20].sldprt | 278.12K |
72 | DAQ-02 螺纹式安全阀[DAQ-02-DN25].sldprt | 120.79K |

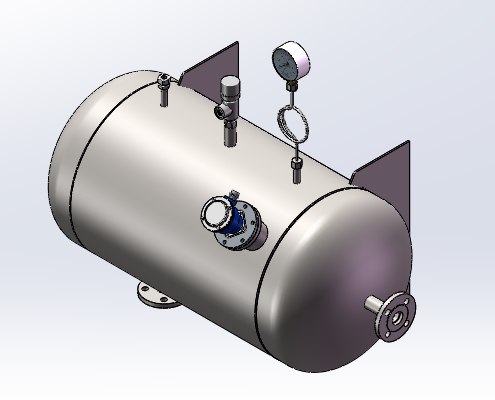

73 | RQQF10-03-00(容器罐).SLDPRT.SLDASM | 1.95M |
74 | RQQF10-03-01(筒身).SLDPRT | 380.78K |
75 | RQQF10-03-02(封头1).SLDPRT | 183.40K |
76 | RQQF10-03-03(封头2).SLDPRT | 220.13K |
77 | RQQF10-03-04(支撑板).SLDPRT | 72.36K |
78 | RQQF10-03-05(多孔板).SLDPRT | 507.51K |
79 | 压力表100.sldprt | 616.08K |
80 | 压力表弯头.SLDPRT | 359.38K |
81 | 压力表贴图.jpg | 38.16K |
82 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8].sldasm | 194.66K |
83 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8]_垫圈.sldprt | 66.94K |
84 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8]_弹性卡套.sldprt | 91.02K |
85 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8]_橡胶密封环.sldprt | 117.32K |
86 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8]_管锥直通管接头体.sldprt | 163.63K |
87 | TB╱T 3102.17-2005[管锥直通管接头DN8×R3/8]_锁紧螺母.sldprt | 129.81K |
88 | 垫圈.SLDPRT | 66.51K |
89 | 弹性卡套.SLDPRT | 90.95K |
90 | 橡胶密封环.SLDPRT | 116.50K |
91 | 管锥直通管接头体.SLDPRT | 163.17K |
92 | 锁紧螺母.SLDPRT | 129.76K |
93 | M20X1.5水密头.SLDPRT | 176.47K |
94 | O型密封圈d49X3.SLDPRT | 69.55K |
95 | UQK-01-C 液位开关.SLDASM | 761.13K |
96 | UQK-01-C浮球液位开关.197.png | 2.05M |
97 | UQK-01-C浮球液位开关.bip | 3.45M |
98 | UQK-01-C浮球液位开关.jpg | 832.43K |
99 | UQK浮球(φ60X140).SLDPRT | 161.16K |
100 | UQK液位开关.png | 286.74K |
101 | UQK液位开关模型树.png | 612.21K |
102 | 内六角圆柱头螺钉 M4X12.SLDPRT | 314.00K |
103 | 内六角圆柱头螺钉 M5X14.SLDPRT | 304.00K |
104 | 十字槽小盘头螺钉 M3X6.SLDPRT | 311.00K |
105 | 十字槽盘头螺钉 M3X8.SLDPRT | 338.50K |
106 | 十字槽盘头螺钉 M4X20.SLDPRT | 341.50K |
107 | 十字槽盘头螺钉M4X14.sldprt | 324.00K |
108 | 安装法兰.SLDPRT | 119.19K |
109 | 安装法兰组件.SLDASM | 163.26K |
110 | 平垫圈 3.SLDPRT | 176.00K |
111 | 平垫圈 4.SLDPRT | 188.00K |
112 | 平垫圈 5.SLDPRT | 200.00K |
113 | 弹簧垫圈 3.sldprt | 310.00K |
114 | 弹簧垫圈 4.sldprt | 425.50K |
115 | 弹簧垫圈 5.SLDPRT | 217.50K |
116 | 接线座.SLDASM | 104.49K |
117 | 接线座.SLDPRT | 270.91K |
118 | 接线座_嵌件1.SLDPRT | 78.92K |
119 | 接线座_嵌件2.SLDPRT | 60.20K |
120 | 接线柱组件.SLDASM | 163.87K |
121 | 橡胶垫(盖板).SLDPRT | 75.34K |
122 | 橡胶垫(绝缘衬套管).SLDPRT | 75.23K |
123 | 浮球摆动支架.SLDPRT | 306.63K |
124 | 液位开关触点组件.SLDASM | 205.30K |
125 | 盒体.SLDPRT | 283.52K |
126 | 磁钢 φ8X10.SLDPRT | 43.47K |
127 | 磁钢 φ8X16.SLDPRT | 44.98K |
128 | 磁钢压环.SLDPRT | 68.47K |
129 | 磁钢摆件.SLDASM | 123.14K |
130 | 磁钢摆件.SLDPRT | 134.43K |
131 | 磁钢摆件_嵌件.SLDPRT | 77.99K |
132 | 磁钢摆件_触点支架.SLDPRT | 74.90K |
133 | 磁钢摆件_触点方块.SLDPRT | 62.32K |
134 | 磁钢摆件_触点柱.SLDPRT | 121.70K |
135 | 磁钢摆件_触点簧片.SLDPRT | 66.65K |
136 | 磁钢摆杆_套管.SLDPRT | 77.55K |
137 | 磁钢摆杆_磁钢套.SLDPRT | 40.35K |
138 | 磁钢摆杆_闷盖.SLDPRT | 52.40K |
139 | 磁钢摆杆_顶环.SLDPRT | 37.81K |
140 | 磁钢摆杆组件.SLDASM | 64.91K |
141 | 端盖.SLDPRT | 157.45K |
142 | 绝缘衬套管.SLDPRT | 85.63K |
143 | 触点支架.SLDASM | 51.98K |
144 | 触点支架.SLDPRT | 77.26K |
145 | 触点柱.SLDPRT | 121.55K |
146 | 触点组件.png | 539.59K |
147 | 铜螺钉 M4.SLDPRT | 73.14K |
148 | 销轴.SLDPRT | 89.32K |
149 | GB╱T 7810-1995[带立式座轴承[UCP]UCP208].sldprt | 442.11K |
150 | RQQF10-04-00(刮渣装置).SLDPRT.SLDASM | 3.43M |
151 | RQQF10-04-00(刮渣装置).SLDPRT.SLDDRW | 758.62K |
152 | RQQF10-04-01 (轴1).SLDPRT | 92.36K |
153 | RQQF10-04-02 (轴2).SLDPRT | 115.92K |
154 | RQQF10-04-03 (连接板).SLDPRT | 110.30K |
155 | RQQF10-04-04 (刮板).SLDPRT | 68.01K |
156 | RQQF10-04-05 (压板).SLDPRT | 69.64K |
157 | RQQF10-04-06(链轮压板).SLDPRT | 80.28K |
158 | 刮渣板装配图.SLDASM | 134.75K |
159 | 单排链轮32A-17.SLDPRT | 396.51K |
160 | 链条08A-17X17-385.8.SLDPRT | 2.11M |
161 | 链条32A-17X17-1300.SLDPRT | 1.50M |
162 | 链轮08A-17.SLDPRT | 445.44K |
163 | R..Y..斜齿轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[R37-48.08╱Y271-4╱M1╱T].sldasm | 761.41K |
164 | R..Y..斜齿轮减速电机SEW国茂泰隆通力杰牌东力减速机同款模型可以配刹车电机变频电机制动电机防爆电机伺服电机步进电机[R37-48.08╱Y271-4╱M1╱T]_电机.sldprt | 1.15M |
165 | R07-R167斜齿轮减速电机.SLDPRT | 1.77M |
166 | 电机.SLDPRT | 1.15M |
167 | 15.SLDPRT | 512.16K |
168 | 32.SLDPRT | 516.30K |
169 | H41H-25法兰连接升降式止回阀[H41H-25].sldprt | 606.55K |
170 | KXT型可曲挠橡胶接头[KXT-(Ⅱ)-DN32].sldprt | 332.36K |
171 | RQQF10-05-01-00(管路1).SLDASM | 1.26M |
172 | RQQF10-05-01-01(管路1).SLDPRT | 173.05K |
173 | RQQF10-05-02-00(管路2).SLDASM | 1.90M |
174 | RQQF10-05-02-01(管路2.1).SLDPRT | 156.40K |
175 | RQQF10-05-02-02(管路2.2).SLDPRT | 167.76K |
176 | RQQF10-05-03-00(管路3).SLDASM | 1.99M |
177 | RQQF10-05-03-01(管路3).SLDPRT | 588.84K |
178 | RQQF10-05-03-02(支撑板).SLDPRT | 114.74K |
179 | Z41W-16P法兰连接闸阀[Z41W-16P].sldprt | 2.08M |
180 | 法兰DN32.SLDPRT | 116.31K |
181 | 释放器.SLDPRT | 330.25K |

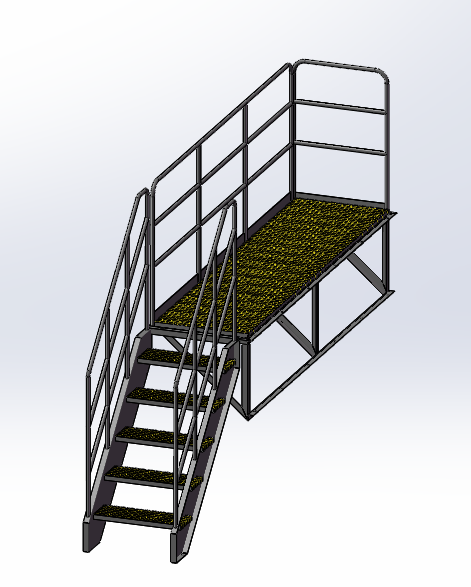

182 | RQQF10-06-00(平台扶梯).SLDPRT.SLDASM | 1.54M |
183 | RQQF10-06-01-00(扶梯).SLDPRT.SLDASM | 461.44K |
184 | RQQF10-06-01-01(扶梯侧板).SLDPRT | 165.42K |
185 | RQQF10-06-01-02(角铁1).SLDPRT | 73.47K |
186 | RQQF10-06-01-03(扶手).SLDPRT | 306.44K |
187 | RQQF10-06-01-04(角铁2).SLDPRT | 90.89K |
188 | RQQF10-06-01-05脚踏板玻璃钢栅格.SLDPRT | 463.11K |
189 | RQQF10-06-02-00(平台).SLDPRT.SLDASM | 1.22M |
190 | RQQF10-06-02-01(平台框架).SLDPRT | 355.86K |
191 | RQQF10-06-02-02平台玻璃钢栅格.SLDPRT | 3.89M |
192 | RQQF10-06-02-03(护栏1).SLDPRT | 192.04K |
193 | RQQF10-06-02-04(护栏2).SLDPRT | 259.50K |
194 | 脚踏板.SLDASM | 161.96K |
195 | 镜向RQQF10-06-01-01(扶梯侧板).SLDPRT | 187.62K |
196 | RQQF10-07-00控制柜.SLDPRT.SLDASM | 1.02M |
197 | RQQF10-07-01底板.SLDPRT | 188.77K |
198 | RQQF10-07-02顶板.SLDPRT | 156.13K |
199 | RQQF10-07-03侧板.SLDPRT | 190.74K |
200 | RQQF10-07-04门板.SLDPRT | 302.93K |
201 | 停止按钮.SLDPRT | 104.33K |
202 | 启动按钮.SLDPRT | 101.49K |
203 | 急停开关.SLDPRT | 283.70K |
204 | 电源指示灯.sldprt | 1.29M |
205 | 西门子触摸屏模型.SLDPRT | 1.31M |
206 | 触摸屏.SLDPRT | 114.66K |
207 | CL226-1.SLDPRT | 191.09K |
208 | CL226-销子.SLDPRT | 70.73K |
209 | CL226[CL226-1].sldasm | 163.92K |
210 | CL226[CL226-1]_CL226-1.sldprt | 262.16K |
211 | CL226[CL226-1]_CL226-销子.sldprt | 71.78K |
212 | 90°门锁.sldasm | 110.01K |
213 | 压板.sldprt | 39.54K |
214 | 门锁.sldprt | 66.09K |
215 | 门锁片.sldprt | 36.78K |
216 | 28三相立式电机[ZV-750-25-SZ-B-G1-LD-Q1].sldprt | 2.09M |
217 | 叶片RQQF10.SLDPRT | 107.49K |
218 | 搅拌装置RQQF10.SLDASM | 308.45K |
219 | 搅拌轴RQQF10.SLDPRT | 69.61K |
此图纸下载需要400金币
立即下载
发布者
皓月当空
创作: 66
粉丝: 31
加入时间:2021-06-01
模型信息
图纸格式:sldprt,pdf,sldasm
文件大小:91.9M
所需金币:400
上传时间:2022-09-26 08:44:56
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2020
标签

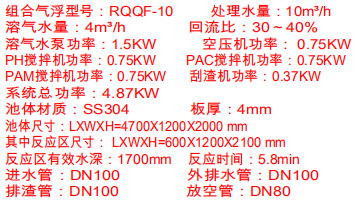

图纸简介
溶气气浮机简介: 在给水排水处理工艺中对于比重接近于水的微小悬浮物的去除,气浮分离技术是最有效的方法。 因其占地小,电耗省,操作方便,处理效果好等优点,已被广泛应用于各类污水处理工程。设备中的关键部位溶气系统采用了国家专利技术,溶气效率高,处理效果稳定,真正实现了机电仪一体化控制。 应用范围: 气浮作为水处理的一个工艺被广泛用于污水处理及给水净化工程。本设备适用于: ⒈造纸白水纸浆回收及清水回用。 ⒉各种重金属离子的去除。 ⒊炼油废水、油污分离。 ⒋制革废水杂质去除。 ⒌印染废水色度及杂质的去除。 ⒍各种生物处理、生物泥膜固液分离。 ⒎污泥浓缩(处理量为设备能力的20%-30%)。
