转盘贴标机（ID:349939）

机械设备 / 包装设备 / 转盘贴标机

©非原创

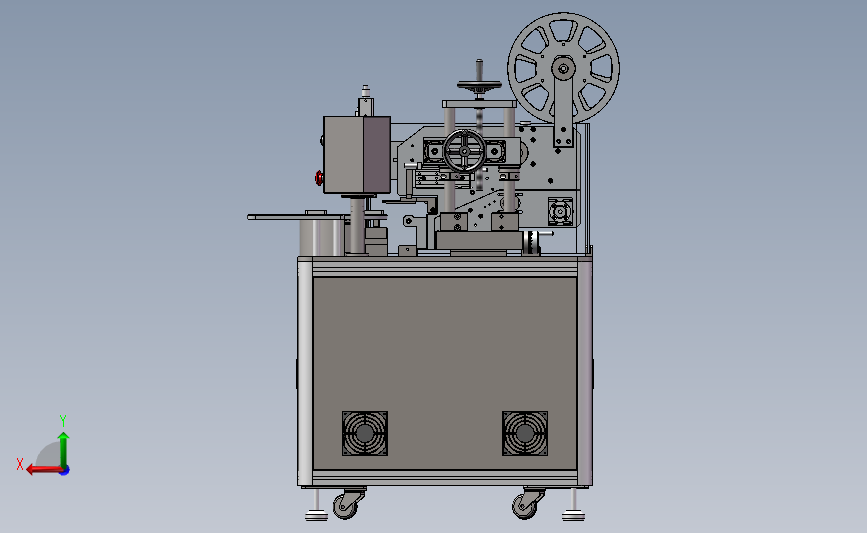

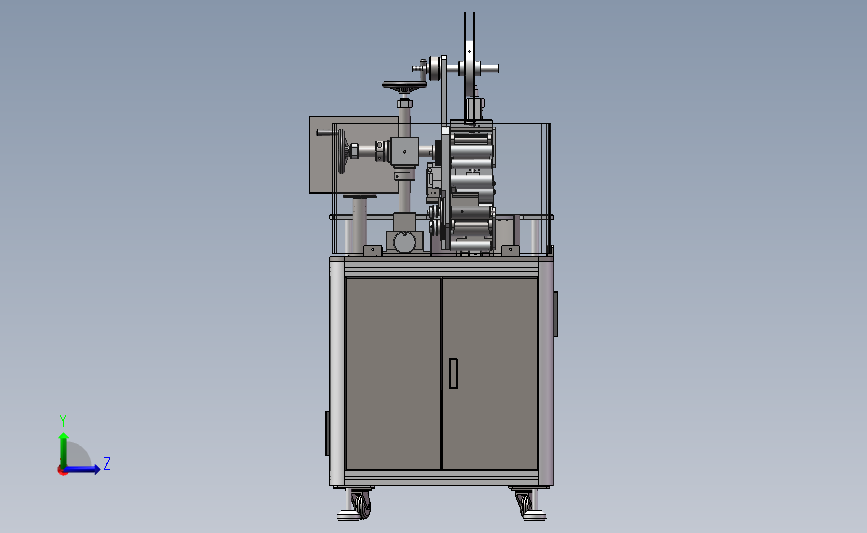

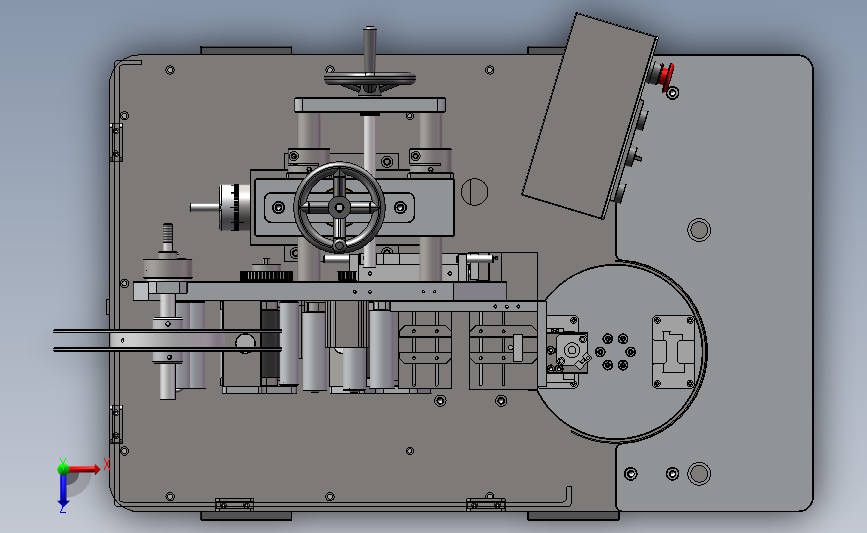

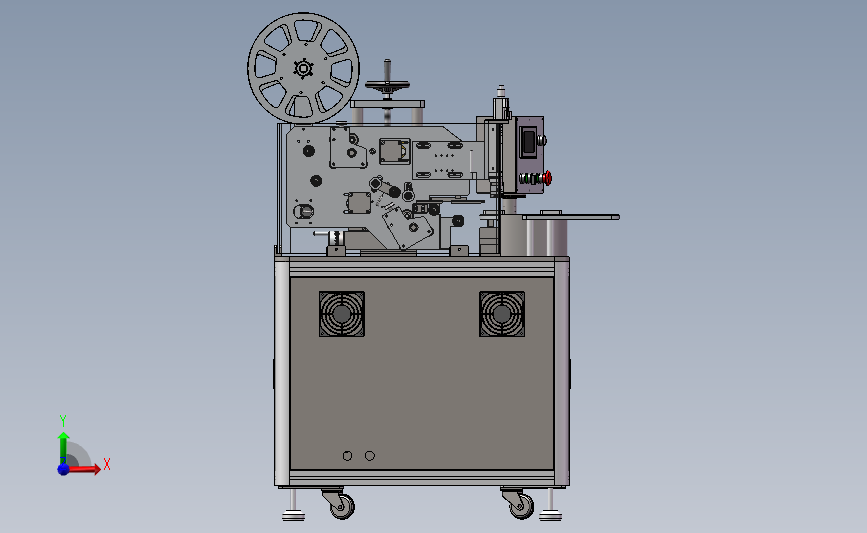

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16651502906692.rar	44.04M
2	241请购明细.xls	116.50K
3	转盘贴标机.STEP	25.78M
4	30-240光轴.SLDPRT	234.50K
5	30-340光轴.SLDPRT	230.50K
6	30光轴夹套.SLDPRT	358.50K
7	主架板.SLDPRT	4.04M
8	前轮支撑块.SLDPRT	316.00K
9	压轮固定块.SLDPRT	281.00K
10	台板.SLDPRT	306.00K
11	台板柱.SLDPRT	227.50K
12	同步轮 10L050-FS10-1H1L0.1250N.SLDPRT	409.00K
13	同步轮 14XL.SLDPRT	441.50K
14	同步轮 40L050-FS40-1H1L0.1250N.SLDPRT	562.00K
15	同步轮 42XL.SLDPRT	659.00K
16	同步轮2 42XL.SLDPRT	704.00K
17	同步轮3 42XL.SLDPRT	648.50K
18	吸头.SLDPRT	387.00K
19	吸头2.SLDPRT	363.00K
20	吸头固定板.SLDPRT	320.50K
21	吸头固定栓.SLDPRT	199.50K
22	吸头座.SLDPRT	411.50K
23	吸头气缸安装板1.SLDPRT	555.50K
24	吸头气缸安装板2.SLDPRT	735.50K
25	吸料气缸安装板.SLDPRT	315.50K
26	地脚板.SLDPRT	366.50K
27	地脚板2.SLDPRT	532.50K
28	底板.SLDPRT	241.50K
29	张力背.SLDPRT	290.00K
30	弹力调节螺丝.SLDPRT	206.50K
31	感应头.SLDPRT	272.50K
32	手动调节机构.SLDASM	1.14M
33	手摇丝杆螺母.SLDPRT	219.50K
34	手摇升降滑块.SLDPRT	688.50K
35	手柄固定块1.SLDPRT	291.50K
36	手轮.SLDPRT	612.50K
37	护罩.SLDPRT	185.50K
38	护罩固定块.SLDPRT	289.50K
39	拖板上座.SLDPRT	317.00K
40	拖板底座.SLDPRT	203.00K
41	拖板调节手柄.SLDPRT	384.00K
42	拨料机构固定板.SLDPRT	351.00K
43	拨料机构固定板2.SLDPRT	371.50K
44	拨料板.SLDPRT	253.00K
45	拨料板2.SLDPRT	258.00K
46	拨料板2底座.SLDPRT	359.00K
47	拨料板定位块1.SLDPRT	190.00K
48	拨料板定位块2.SLDPRT	219.00K
49	拨料板定位块3.SLDPRT	209.50K
50	拨料板定位块4.SLDPRT	188.50K
51	收料主动轮.SLDPRT	265.00K
52	收料压轮.SLDPRT	340.50K
53	收料压轮包胶.SLDPRT	162.50K
54	收料压轮架.SLDPRT	266.50K
55	收料压轮架2.SLDPRT	436.00K
56	收料压轮架3.SLDPRT	264.00K
57	收料压轮架4.SLDPRT	246.50K
58	收料压轮轴.SLDPRT	228.00K
59	收料构.SLDPRT	188.50K
60	收料架板.SLDPRT	258.50K
61	收料轴.SLDPRT	192.50K
62	收料轴固定板.SLDPRT	328.00K
63	收料轴套.SLDPRT	275.00K
64	收料轴皮带轮.SLDPRT	335.00K
65	收料轴皮带轮2.SLDPRT	386.50K
66	收料轴螺母.SLDPRT	226.50K
67	收料轴轴承套.SLDPRT	243.50K
68	放料架.SLDPRT	275.50K
69	放料架轴.SLDPRT	236.50K
70	放料架轴套.SLDPRT	309.00K
71	放料架轴套刹车块.SLDPRT	478.50K
72	放料架轴套刹车块套.SLDPRT	211.50K
73	放料架轴螺母.SLDPRT	261.00K
74	放料盘.SLDPRT	464.50K
75	放料盘心1.SLDPRT	423.50K
76	放料盘心2.SLDPRT	307.00K
77	机架.SLDPRT	846.00K
78	机架面板.SLDPRT	953.50K
79	模具.SLDPRT	1.04M
80	模具2.SLDPRT	793.50K
81	电器安装板.SLDPRT	276.00K
82	电控法兰.SLDPRT	518.50K
83	电控箱.SLDPRT	391.00K
84	电控箱柱.SLDPRT	302.00K
85	电控面板.SLDPRT	255.50K
86	螺丝垫片.SLDPRT	192.50K
87	调节丝杆.SLDPRT	214.00K
88	调节丝杆2.SLDPRT	207.50K
89	转盘.SLDPRT	530.00K
90	转盘定位头.SLDPRT	193.50K
91	转盘定位槽.SLDPRT	265.50K
92	转盘定位气缸固定板.SLDPRT	410.50K
93	转盘定位气缸固定板2.SLDPRT	235.50K
94	转盘罩.SLDPRT	230.50K
95	转盘轴.SLDPRT	367.50K
96	转盘轴套.SLDPRT	264.00K
97	转盘轴螺母.SLDPRT	264.50K
98	转盘马达固定板.SLDPRT	327.50K
99	转盘马达固定板2.SLDPRT	234.50K
100	轴套.SLDPRT	458.50K
101	轴套1.SLDPRT	180.50K
102	轴承隔套.SLDPRT	187.50K
103	过度轮.SLDPRT	158.50K
104	过度轮套.SLDPRT	239.00K
105	过度轮套2.SLDPRT	228.50K
106	过度轮套3.SLDPRT	217.50K
107	过度轮轴.SLDPRT	283.50K
108	过度轮轴2.SLDPRT	294.00K
109	过度轮轴3.SLDPRT	280.00K
110	门板1.SLDPRT	348.50K
111	门板2.SLDPRT	382.00K
112	门板3.SLDPRT	303.00K
113	隔板1.SLDPRT	369.00K
114	22主令开关.SLDPRT	307.00K
115	8-0.6弹簧.SLDPRT	1.14M
116	86J12103-620 步进马达.SLDPRT	292.50K
117	光电传感器.SLDPRT	126.00K
118	圆锥滚子轴承 32005 GB 297-94.SLDPRT	528.50K
119	圆锥滚子轴承 32006 GB 297-94.SLDPRT	564.00K
120	平面轴承 51101 GB 301-1995.SLDPRT	363.50K
121	急停开关.SLDPRT	311.50K
122	指示灯.SLDPRT	234.00K
123	步进马达 57J1276-658.SLDPRT	310.00K
124	滑台气缸 MXQ16-75B-A90.SLDPRT	425.00K
125	滑台气缸2 MXQ16-75B-A90.SLDPRT	310.00K
126	现控SA-4.3A触摸屏.SLDPRT	228.50K
127	红22按钮.SLDPRT	262.50K
128	蓝22按钮.SLDPRT	265.00K
129	薄型气缸CDQ2A25-25-XC8.SLDPRT	251.00K
130	薄型气缸CDQ2B20-15D-A76H0.SLDPRT	175.50K
131	螺丝 M4X35-C.SLDPRT	204.00K
132	轴承 61800 GB 276-94.SLDPRT	443.00K
133	轴承 61801 GB 276-94.SLDPRT	432.50K
134	轴承 61802 GB 276-94.SLDPRT	451.50K
135	轴承 61900 GB 276-94.SLDPRT	403.00K
136	轴承 61901 GB 276-94.SLDPRT	419.50K
137	轴承 61902 GB 276-94.SLDPRT	447.50K
138	风扇罩.SLDPRT	694.50K
139	Ｍ14地脚.SLDPRT	167.50K
140	固定板.SLDPRT	187.00K
141	架1.SLDPRT	165.00K
142	脚轮固定板.SLDPRT	165.00K
143	脚轮装配体.SLDASM	230.00K
144	轮.SLDPRT	214.00K
145	总装配体.SLDASM	8.22M
146	机构装配体.SLDASM	5.91M
147	机构装配体.SLDDRW	484.00K
148	机架装配体.SLDASM	1.41M
149	转盘装配体.SLDASM	1.45M
150	转盘贴标机.x_t	8.71M
151	51-转盘贴标机.JPG	498.34K
