红外灯管喷涂烤箱（ID:363178）

机械设备 / 非标机械 / 红外灯管喷涂烤箱

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16665268427398.rar	11.00M
2	K8流水线烤箱.SLDASM	946.21K
3	侧视图.jpg	99.80K

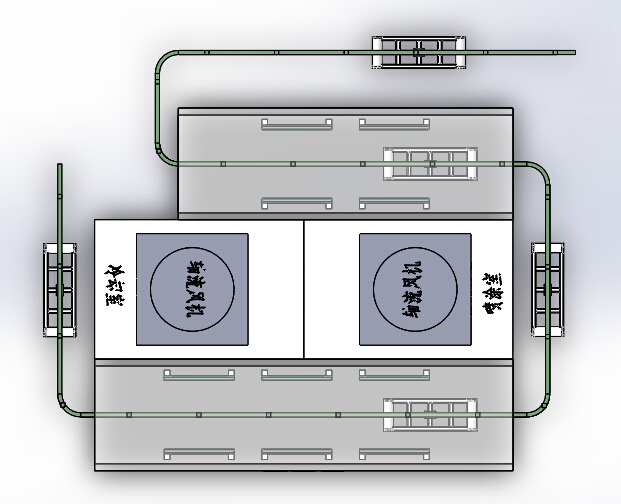

4	俯视图.jpg	166.91K
5	冷却室FA2.SLDPRT	366.90K
6	冷却风机.SLDPRT	822.95K
7	加热管安装架FA2.SLDPRT	50.24K
8	吸尘风机.SLDPRT	824.55K
9	喷涂室FA2.SLDPRT	422.09K
10	导轨 FA2.SLDPRT	235.60K

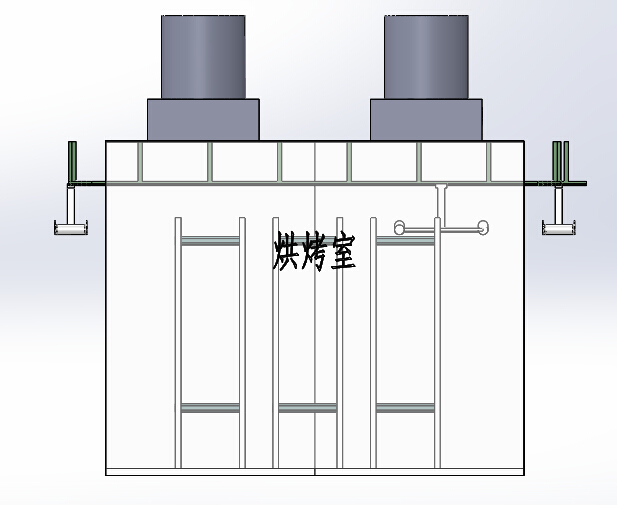

11	正视图.jpg	94.52K
12	流水线烤箱.pdf	362.00K
13	滑块FA2.SLDPRT	301.11K
14	烤箱-2FA2.SLDPRT	397.92K
15	烤箱FA2.SLDPRT	399.77K
16	烤箱外观结构图图.jpg	215.22K
17	烤箱总成图.jpg	206.25K
18	红外发热灯管FA2.SLDPRT	72.96K
19	红外发热管装配体1.SLDASM	44.16K
20	红外烘箱技术附件.pdf	4.83M
21	K8流水线烤箱.DWG	236.31K
22	acad.vlx	0B
23	流水线烤箱.DWG	219.30K
24	流水线烤箱方案.pdf	98.74K

此图纸下载需要500金币

立即下载

发布者

淡笑看过尘世

创作: 2432

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldasm,sldprt,pdf

文件大小：11.27M

所需金币：500

上传时间：2022-10-23 20:07:31

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

红外灯管

红外烤箱

喷涂

烤箱设备

图纸简介

红外灯管喷涂烤箱，采用悬挂链方式流水线，烤箱要有喷涂和烘烤两个功能。产品为汽车密封条头道产品。烤箱的要求：必须达到喷涂和烘烤两个功能，效率高，要有喷涂区域，利用悬挂链输送产品进入烤箱，采用红外灯管加热烘烤，要有较好的排风效果。烤箱的主要结构：喷涂区域，安装抽风系统；悬挂链，安装挂钩；红外灯管和冷却干燥区域。技术要求如下：技术说明：头道流水线烤箱分为三部分： 1.第一部分为喷涂室：内部框架为方管焊接，外部封钢板。 2.第二部分为烘烤室：内部框架选用角钢焊接，内外侧封钢板，内部填充高温隔热材料，烘烤室分内部两个独立烘烤区域，温度可以分开控制，整体配置部件包含送风机，发热系统（石英红外线发热
