汽车密封条钻孔裁断一体机设备（ID:363740）

机械设备 / 非标机械 / 汽车密封条钻孔裁断一体机设备

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16666729987433.zip	11.50M
2	65810 2V70A-S11.jpg	138.82K
3	65810 2V70A-S11示意图.pdf	280.53K
4	65821 2V70A-S11打孔机示意图.pdf	371.71K
5	打孔机示意图.pdf	297.29K
6	100X20铝板.SLDPRT	145.90K
7	1100.SLDPRT	108.67K
8	25X35气缸.SLDPRT	77.97K
9	25直线轴承.SLDPRT	109.78K
10	30x15.SLDPRT	82.41K
11	50x15.SLDPRT	93.44K
12	60X30刀片.SLDPRT	82.04K
13	65810 EW81A.SLDPRT	168.00K
14	LM16.SLDPRT	71.71K
15	LMF25直线轴承.SLDPRT	71.29K
16	Thumbs.db	6.00K
17	U型兜.SLDPRT	67.28K
18	~$弹簧.SLDPRT	14B
19	下导柱.SLDPRT	41.33K
20	下模底板.SLDPRT	96.28K
21	刀座.SLDPRT	184.50K
22	刀座1.SLDPRT	130.48K
23	刀座右.SLDPRT	76.22K
24	切刀.SLDPRT	82.30K
25	切刀位镶件.SLDPRT	160.32K
26	喇叭脚.SLDPRT	49.49K
27	喇叭脚板.SLDPRT	59.89K
28	垫片.SLDPRT	117.50K
29	夹头.SLDPRT	292.51K
30	夹头2.SLDPRT	260.34K
31	套子.SLDPRT	73.30K
32	安全光栅.SLDPRT	42.36K
33	导向杆轴承座.SLDPRT	93.41K
34	导向板.SLDPRT	126.94K
35	导柱.SLDPRT	52.60K
36	导柱安装板.SLDPRT	104.86K
37	封板.SLDPRT	41.46K
38	封板2.SLDPRT	48.06K
39	小导柱.SLDPRT	106.24K
40	小气缸.SLDPRT	88.86K
41	小电机.SLDPRT	76.71K
42	小电机安装.SLDASM	324.50K
43	座.SLDPRT	242.00K
44	弹簧.SLDPRT	458.00K
45	打孔机装配.SLDASM	567.35K
46	护板.SLDPRT	57.28K
47	护网.SLDPRT	115.61K
48	护网2.SLDPRT	57.43K
49	控制盒.SLDPRT	93.90K
50	控制盒座.SLDPRT	60.43K
51	推拉气缸.SLDPRT	130.00K
52	新钻头.SLDPRT	66.02K
53	方气缸加高座.SLDPRT	219.00K
54	机架.SLDPRT	135.42K
55	模具导向安装板.SLDPRT	167.76K
56	气缸安装座2.SLDPRT	125.85K
57	气缸连接块.SLDPRT	182.50K
58	气缸连杆.SLDDRW	74.26K
59	气缸连杆.SLDPRT	64.41K
60	活动干.SLDPRT	53.42K
61	滑块.SLDPRT	205.50K
62	滑块1.SLDPRT	178.00K
63	滑块2.SLDPRT	62.13K
64	滑块安装板.SLDDRW	135.04K
65	滑块安装板.SLDPRT	190.63K
66	电机安装座上板.SLDPRT	109.35K
67	电机安装座下板.SLDPRT	106.31K
68	电机座.SLDPRT	174.00K
69	电机排列.SLDASM	222.01K
70	电机装配.SLDASM	383.00K
71	电机装配2.SLDASM	443.00K
72	电机调整座.SLDPRT	229.00K
73	电箱.SLDPRT	61.43K
74	电箱（4.1.1）.SLDPRT	119.52K
75	立柱.SLDPRT	88.43K
76	素材.SLDPRT	139.50K
77	素材模具.SLDPRT	337.50K
78	胶模导轨.SLDPRT	201.50K
79	胶模导轨滑块.SLDPRT	188.00K
80	裁刀和气缸.SLDASM	90.19K
81	裁断气缸安装板.SLDPRT	94.48K
82	装配体1.SLDASM	820.71K
83	退料板.SLDPRT	94.26K
84	铝板压块.SLDPRT	266.00K
85	限位块.SLDPRT	113.91K
86	面板.SLDDRW	68.90K
87	面板.SLDPRT	89.34K
88	顶板.SLDDRW	82.89K
89	顶板.SLDPRT	105.00K
90	侧视图.jpg	56.97K
91	俯视图.jpg	123.31K
92	机架总成图.jpg	144.50K
93	正视图.jpg	124.96K
94	钻孔工装.jpg	338.59K
95	钻孔机.jpg	238.06K
96	钻孔机组件.jpg	235.96K
97	钻孔机结构图.jpg	194.80K

此图纸下载需要340金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：pdf,sldprt,sldasm

文件大小：11.78M

所需金币：340

上传时间：2022-10-25 12:43:23

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2018

标签

汽车密封条

钻孔裁断机

钻孔机

裁断机

图纸简介

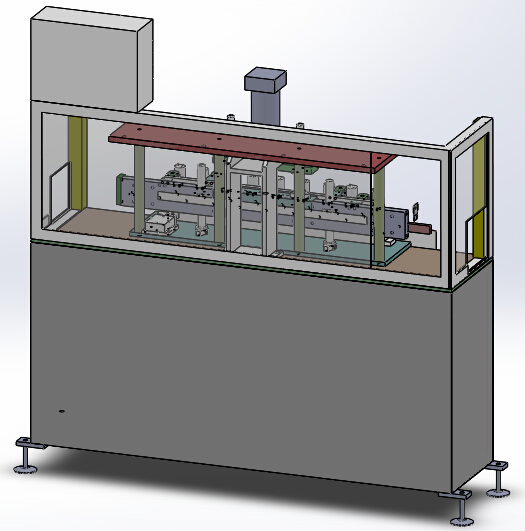

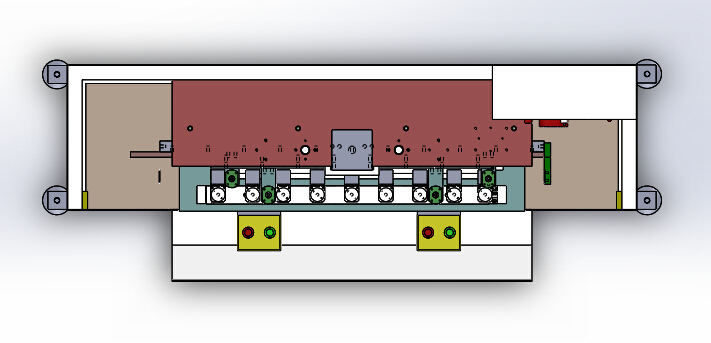

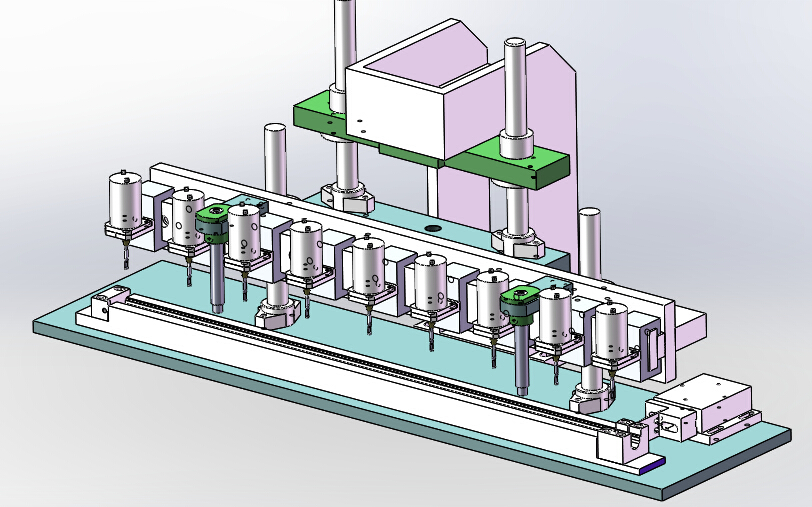

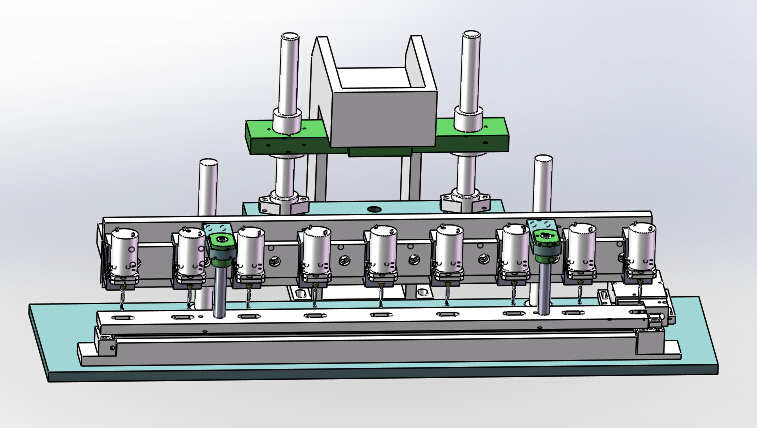

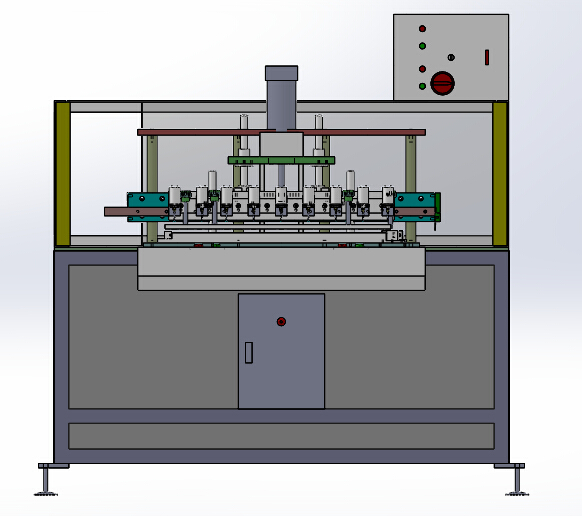

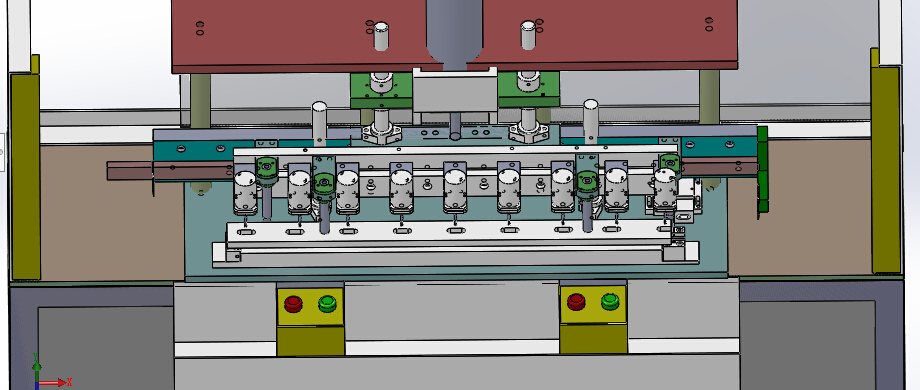

钻孔裁断一体机设备，设备用于汽车密封条钻孔加工备。产品为汽车密封条，要求符合产品技术标准尺寸公差。钻孔机的主要作用：打孔和定长裁断。打孔距离和裁断长度尺寸公差必须在产品技术标准范围内，钻孔机一共安装9个钻孔机和气缸裁断结构图。设备的主要构成：机架安全防护罩、产品定位夹具、钻孔机组件、裁刀组件和电气控制系统。图纸格式为solidworks2018，欢迎大家下载参考。
