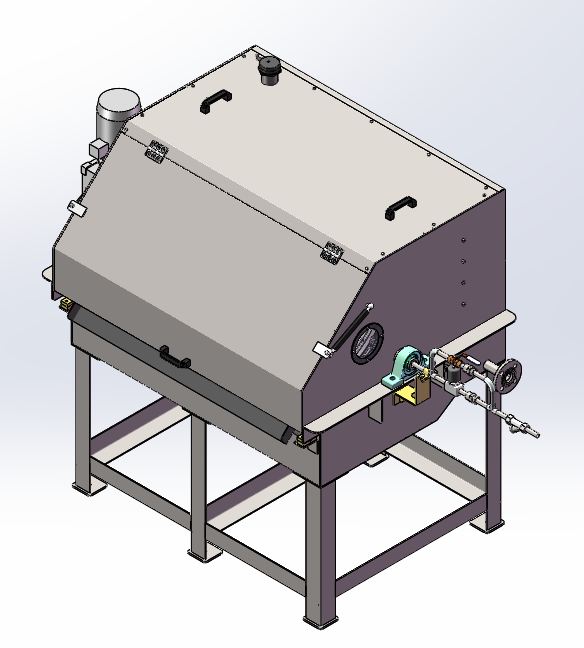

外进水微滤机WL600X1200(3D建模)（ID:455906）

机械设备 / 环保设备 / 外进水微滤机WL600X1200(3D建模)

©原创

213

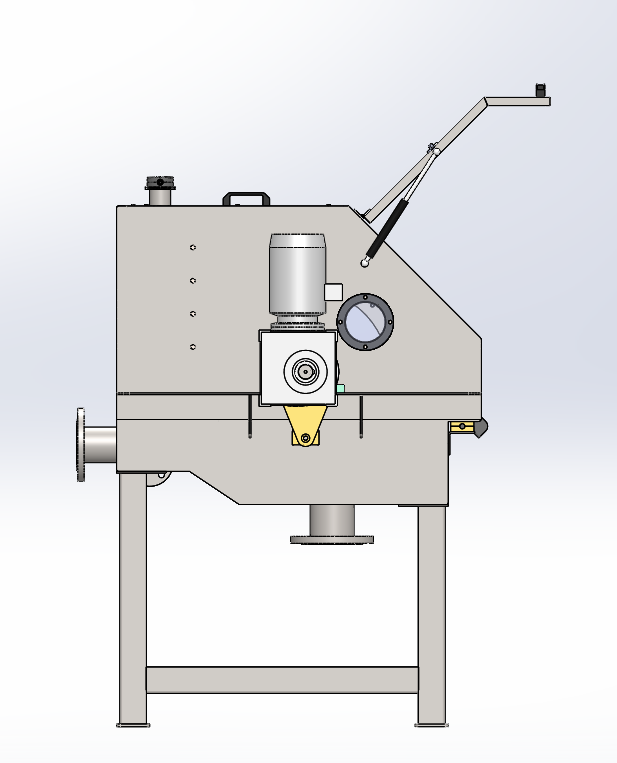

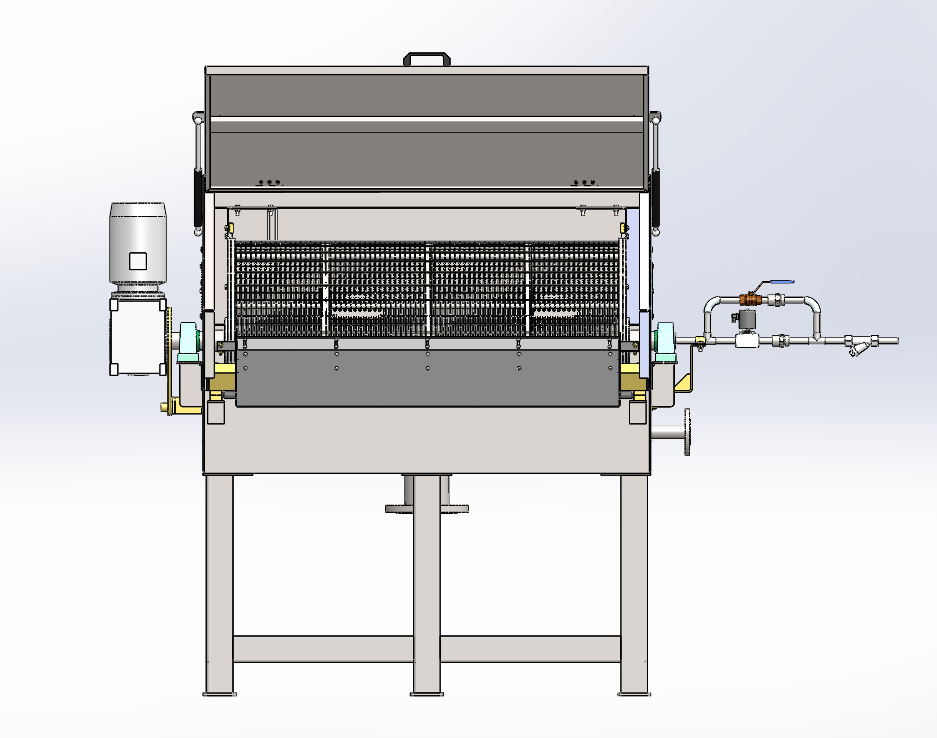

平面图

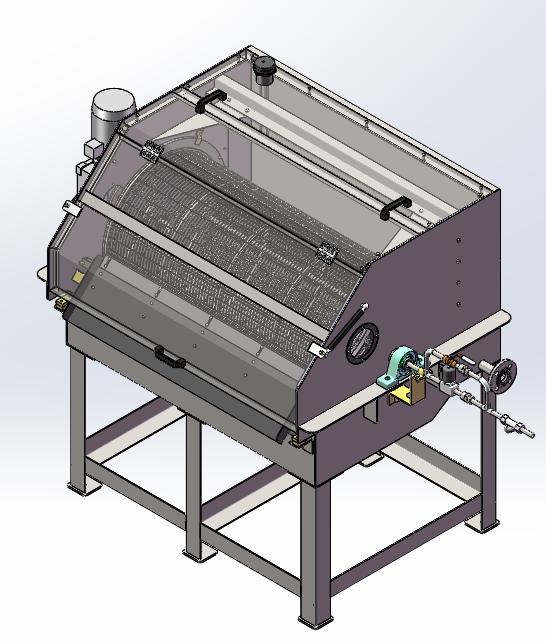

3D视图

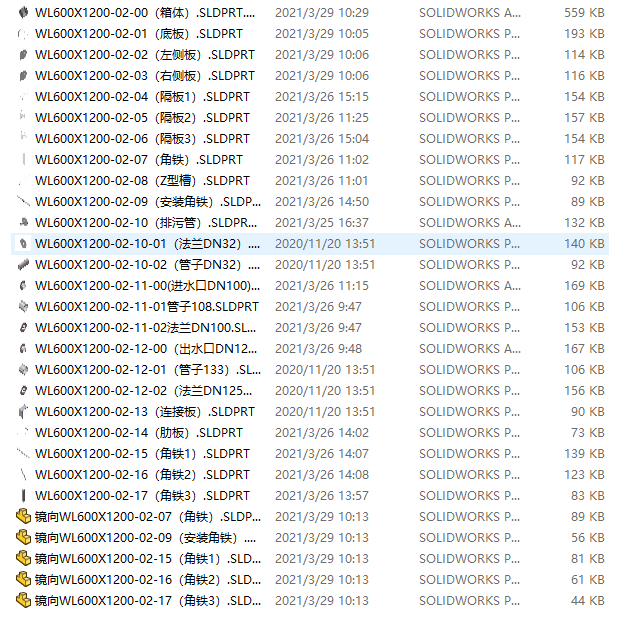

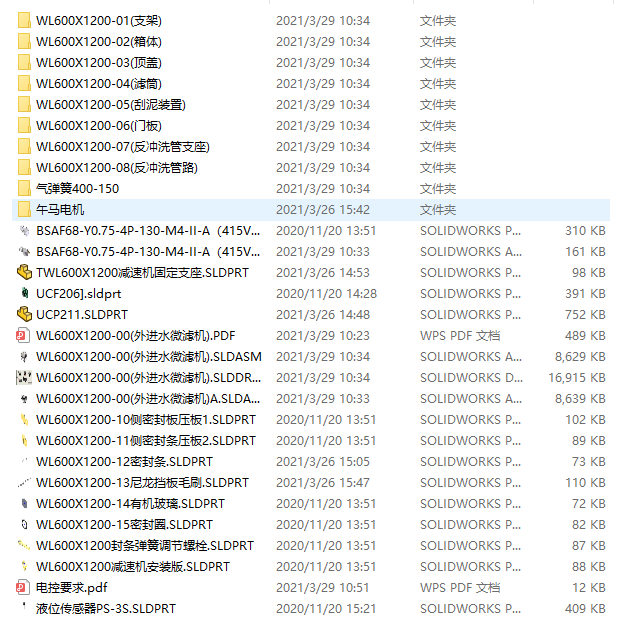

文件列表

#	文件名称	文件大小
1	16729093471509.zip	66.14M
2	BSAF68-Y0.75-4P-130-M4-II-A（415V带法兰）.SLDPRT.SLDASM	160.65K
3	BSAF68-Y0.75-4P-130-M4-II-A（415V）.SLDPRT	309.42K
4	TWL600X1200减速机固定支座.SLDPRT	97.06K
5	UCF206].sldprt	390.41K
6	UCP211.SLDPRT	751.68K
7	WL600X1200-00外进水微滤机.PDF	488.54K
8	WL600X1200-00外进水微滤机.SLDASM	8.43M
9	WL600X1200-00外进水微滤机.SLDDRW	16.52M
10	WL600X1200-00外进水微滤机A.SLDASM	8.44M
11	WL600X1200-10侧密封板压板1.SLDPRT	101.52K
12	WL600X1200-11侧密封条压板2.SLDPRT	88.13K
13	WL600X1200-12密封条.SLDPRT	72.66K
14	WL600X1200-13尼龙挡板毛刷.SLDPRT	109.17K
15	WL600X1200-14有机玻璃.SLDPRT	71.98K
16	WL600X1200-15密封圈.SLDPRT	81.94K
17	WL600X1200减速机安装版.SLDPRT	87.04K
18	WL600X1200封条弹簧调节螺栓.SLDPRT	86.50K
19	液位传感器PS-3S.SLDPRT	408.99K
20	电控要求.pdf	11.05K

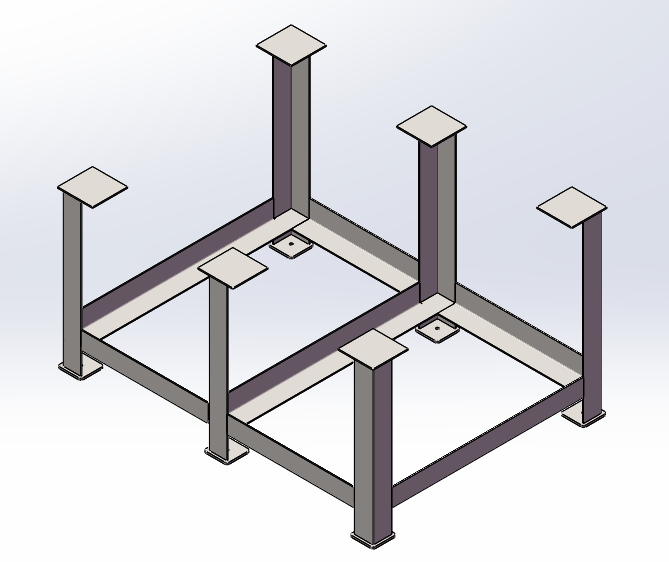

21	WL600X1200-01-00支架.SLDPRT.SLDASM	119.97K
22	WL600X1200-01-01立柱.SLDPRT	71.67K
23	WL600X1200-01-02螺栓安装板.SLDPRT	75.59K
24	WL600X1200-01-03加强版.SLDPRT	64.28K
25	WL600X1200-01-04立柱2.SLDPRT	65.70K
26	WL600X1200-01-05侧梁.SLDPRT	98.47K
27	WL600X1200-01-06横梁.SLDPRT	75.07K

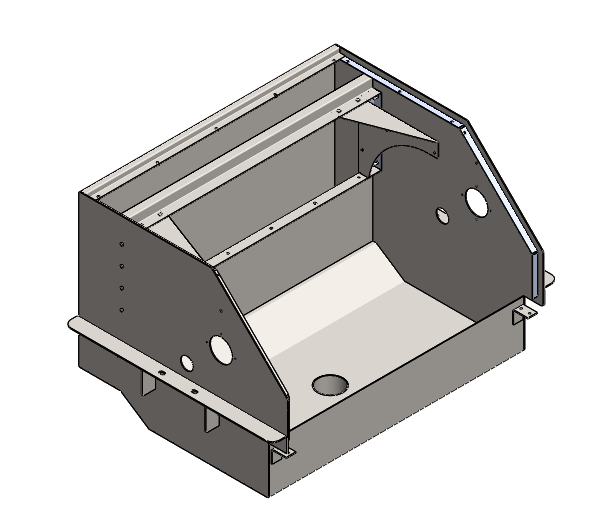

28	WL600X1200-02-00（箱体）.SLDPRT.SLDASM	558.71K
29	WL600X1200-02-01（底板）.SLDPRT	192.66K
30	WL600X1200-02-02（左侧板）.SLDPRT	113.21K
31	WL600X1200-02-03（右侧板）.SLDPRT	115.07K
32	WL600X1200-02-04（隔板1）.SLDPRT	153.36K
33	WL600X1200-02-05（隔板2）.SLDPRT	156.64K
34	WL600X1200-02-06（隔板3）.SLDPRT	153.37K
35	WL600X1200-02-07（角铁）.SLDPRT	116.86K
36	WL600X1200-02-08（Z型槽）.SLDPRT	91.20K
37	WL600X1200-02-09（安装角铁）.SLDPRT	88.46K
38	WL600X1200-02-10-01（法兰DN32）.SLDPRT	139.03K
39	WL600X1200-02-10-02（管子DN32）.SLDPRT	91.59K
40	WL600X1200-02-10（排污管）.SLDPRT.SLDASM	131.24K
41	WL600X1200-02-11-00进水口DN100.SLDPRT.SLDASM	168.63K
42	WL600X1200-02-11-01管子108.SLDPRT	105.41K
43	WL600X1200-02-11-02法兰DN100.SLDPRT	152.79K
44	WL600X1200-02-12-00（出水口DN125）.SLDASM	166.86K
45	WL600X1200-02-12-01（管子133）.SLDPRT	105.67K
46	WL600X1200-02-12-02（法兰DN125）.SLDPRT	155.53K
47	WL600X1200-02-13（连接板）.SLDPRT	89.84K
48	WL600X1200-02-14（肋板）.SLDPRT	72.68K
49	WL600X1200-02-15（角铁1）.SLDPRT	138.77K
50	WL600X1200-02-16（角铁2）.SLDPRT	122.78K
51	WL600X1200-02-17（角铁3）.SLDPRT	82.96K
52	镜向WL600X1200-02-07（角铁）.SLDPRT	88.26K
53	镜向WL600X1200-02-09（安装角铁）.SLDPRT	55.22K
54	镜向WL600X1200-02-15（角铁1）.SLDPRT	80.04K
55	镜向WL600X1200-02-16（角铁2）.SLDPRT	60.12K
56	镜向WL600X1200-02-17（角铁3）.SLDPRT	43.01K
57	WL600X1200-03-00（顶盖）.SLDPRT.SLDASM	170.90K
58	WL600X1200-03-01（顶板面板）.SLDPRT	473.13K
59	WL600X1200-03-02（加筋）.SLDPRT	90.69K
60	内丝接头G2X20.SLDPRT	110.78K
61	方形拉手[FLS-120A].SLDPRT	122.56K

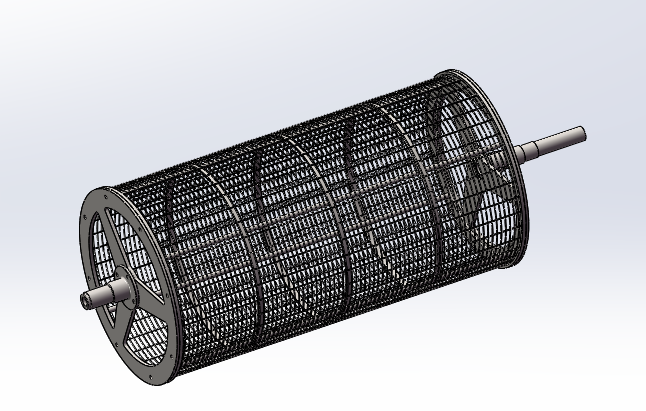

62	WL600X1200-04-00滤筒.SLDPRT.SLDASM	6.89M
63	WL600X1200-04-01滤管.SLDPRT	7.81M
64	WL600X1200-04-02滤管法兰.SLDPRT	115.88K
65	WL600X1200-04-03过渡法兰.SLDPRT	173.71K
66	WL600X1200-04-04主轴1.SLDPRT	123.87K
67	WL600X1200-04-05主轴2.SLDPRT	142.03K
68	WL600X1200-04-06加强板.SLDPRT	71.04K
69	WL600X1200-04-07圆钢.SLDPRT	73.40K
70	镜向TPI-800X1830-04-03过渡法兰.SLDPRT	150.04K
71	WL600X1200-05-00刮泥装置.SLDASM	240.24K
72	WL600X1200-05-00刮泥装置刮刀.SLDASM	126.04K
73	WL600X1200-05-01-01落泥板面板.SLDPRT	133.52K
74	WL600X1200-05-01落泥板.SLDPRT	162.59K
75	WL600X1200-05-02刮泥板.SLDPRT	110.99K
76	WL600X1200-05-03刮泥板压板.SLDPRT	67.73K
77	WL600X1200-05-05-01挡板面板.SLDPRT	107.34K
78	WL600X1200-05-05挡板.SLDPRT	144.98K
79	WL600X1200-05-06气弹簧调节螺栓.SLDPRT	100.96K
80	WL600X1200-05-07刮泥板支座.SLDPRT	92.87K
81	WL600X1200-05-08胶皮.SLDPRT	48.65K
82	WL600X1200-05-09刮刀.SLDPRT	80.41K
83	WL600X1200-05-10压板.SLDPRT	74.08K
84	WL600X1200-06-00门板.SLDPRT.SLDASM	175.44K
85	WL600X1200-06-00门板2.SLDPRT.SLDASM	173.83K
86	WL600X1200-06-01门板面板.SLDPRT	321.15K
87	不锈钢重型合页1.SLDPRT	107.75K
88	不锈钢重型合页2.SLDPRT	108.63K
89	重型合页.SLDASM	116.13K
90	重型合页2.SLDASM	106.23K
91	WL600X1200-07-00反冲洗管支座.bak	303.87K
92	WL600X1200-07-00反冲洗管支座.SLDASM	119.72K
93	WL600X1200-07-01支座.SLDPRT	88.32K
94	WL600X1200-07-02肋板.SLDPRT	58.38K
95	WL600X1200-07-03抱箍.SLDPRT	156.17K
96	90°弯头[15].sldprt	209.39K
97	WL600X1200-08-00（反冲洗管路）.SLDPRT.SLDASM	812.20K
98	WL600X1200-08-01堵头.SLDPRT	63.14K
99	WL600X1200-08-02轴套.SLDPRT	83.46K
100	WL600X1200-08-03管1.SLDPRT	196.16K
101	WL600X1200-08-04管2.SLDPRT	84.31K
102	WL600X1200-08-05管3.SLDPRT	77.49K
103	WL600X1200-08-06管4.SLDPRT	76.54K
104	WL600X1200-08-07管5.SLDPRT	88.86K
105	WL600X1200-08-08管6.SLDPRT	88.95K
106	Y型过滤器DN15.sldprt	209.88K
107	内丝活接DN15.SLDPRT	246.77K
108	喷嘴.SLDPRT	65.64K
109	球阀DN15.SLDPRT	489.69K
110	电磁阀DN15.sldprt	493.53K
111	等径三通DN15.sldprt	100.49K
112	WSAT37-Y0.18-4P-28.76-M4.SLDASM	780.32K
113	午马减速机0.18.SLDPRT	1.85M
114	午马电机0.18.SLDPRT	1.16M
115	气弹簧400-150（压缩）.SLDPRT	125.91K
116	气弹簧400-150（拉伸）.SLDPRT	123.40K
117	镜向气弹簧400-150（压缩）.SLDPRT	115.73K
118	镜向气弹簧400-150（拉伸）.SLDPRT	105.76K

此图纸下载需要300金币

立即下载

发布者

皓月当空

创作: 68

粉丝: 43

加入时间：2021-06-01

私信

关注

模型信息

图纸格式：sldasm,sldprt,pdf

文件大小：67.72M

所需金币：300

上传时间：2023-01-05 17:03:16

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

图纸简介

外进水微滤机应用：外进水微滤机除去水中直径0.25mm以上的细颗粒杂质，适用于造纸，皮革，屠宰，酿酒，食品，化纤，纺织等行业的污水处理。工作原理：电机带动减速机驱动栅网筒体，污水通过入口阀到水箱，通过缓冲均布的箱板上升到过滤器水位线。水通过网格的间隙进入筒体，并从栅网筒的底部排出，并清洁网格。大于栅格间隙的杂质和纤维状有机物质被网格阻挡并被旋转的栅网筒体带到筒体的另一侧。经卸料机卸至排渣斗，处理后的垃圾含水量比原有设备低于30％-50％，过滤后的污水流入出水箱，并经排水口排出。主要特点：1、采用高强度耐腐蚀的不锈钢制作，占地面积小，施工方便，可直接用膨胀螺栓固定，本装置不需要沟槽，进出水
