微型齿轮齿轴铆压机（ID:468558）

设备部件 / 传动部件 / 微型齿轮齿轴铆压机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16738748084465.zip	7.02M
2	1：298031-15上模底板.SLDPRT	132.70K
3	1：2980310-15齿片定位外套.SLDPRT	64.30K
4	1：2980311-15齿轴定位套.SLDPRT	64.55K
5	1：2980312-15导套.SLDPRT	59.43K
6	1：2980313-15等高套.SLDPRT	56.21K
7	1：2980314-15高导套.SLDPRT	54.56K
8	1：2980315-15高导柱.SLDPRT	66.98K
9	1：298032-15上模一板.SLDPRT	153.88K
10	1：298033-15下模定位板.SLDPRT	127.70K
11	1：298034-15下模二板.SLDPRT	218.52K
12	1：298035-15下模一板.SLDPRT	217.93K
13	1：298036-15下模垫板.SLDPRT	291.15K
14	1：298037-15垫块.SLDPRT	214.97K
15	1：298038-15矮导柱.SLDPRT	77.72K
16	1：298039-15齿片定位套.SLDPRT	89.23K
17	4柱油压机组件.SLDASM	880.72K
18	LMH40LUU方形滚珠导套.SLDPRT	106.66K
19	M12-L50内六角螺丝.SLDPRT	181.92K
20	M6-L30内六角螺丝.SLDPRT	179.36K
21	M6-L40内六角螺丝.SLDPRT	171.17K
22	M8-45内六角螺丝.SLDPRT	178.90K
23	M8-L25内六角螺丝.SLDPRT	185.74K
24	M8-L40内六角螺丝.SLDPRT	180.74K
25	MOD-A63X120双轴可调型油缸.SLDPRT	164.04K
26	三级铆压上模组件.SLDASM	123.81K
27	三级铆压下模组件.SLDASM	382.52K

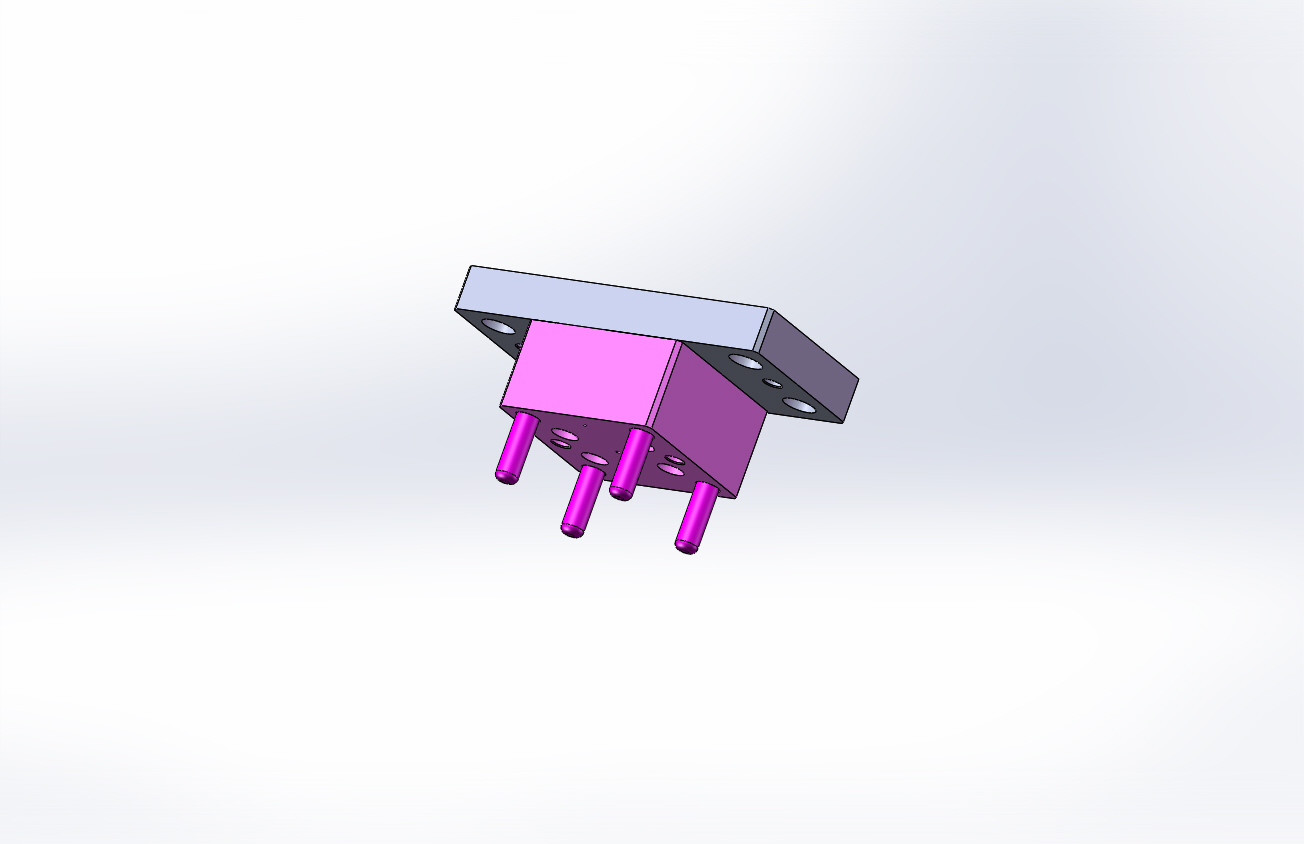

28	上模组件.JPG	113.20K
29	上顶板.SLDPRT	216.44K
30	上顶板锁紧板.SLDPRT	122.97K
31	下底板.SLDPRT	246.41K
32	下模二板组件.SLDASM	146.61K

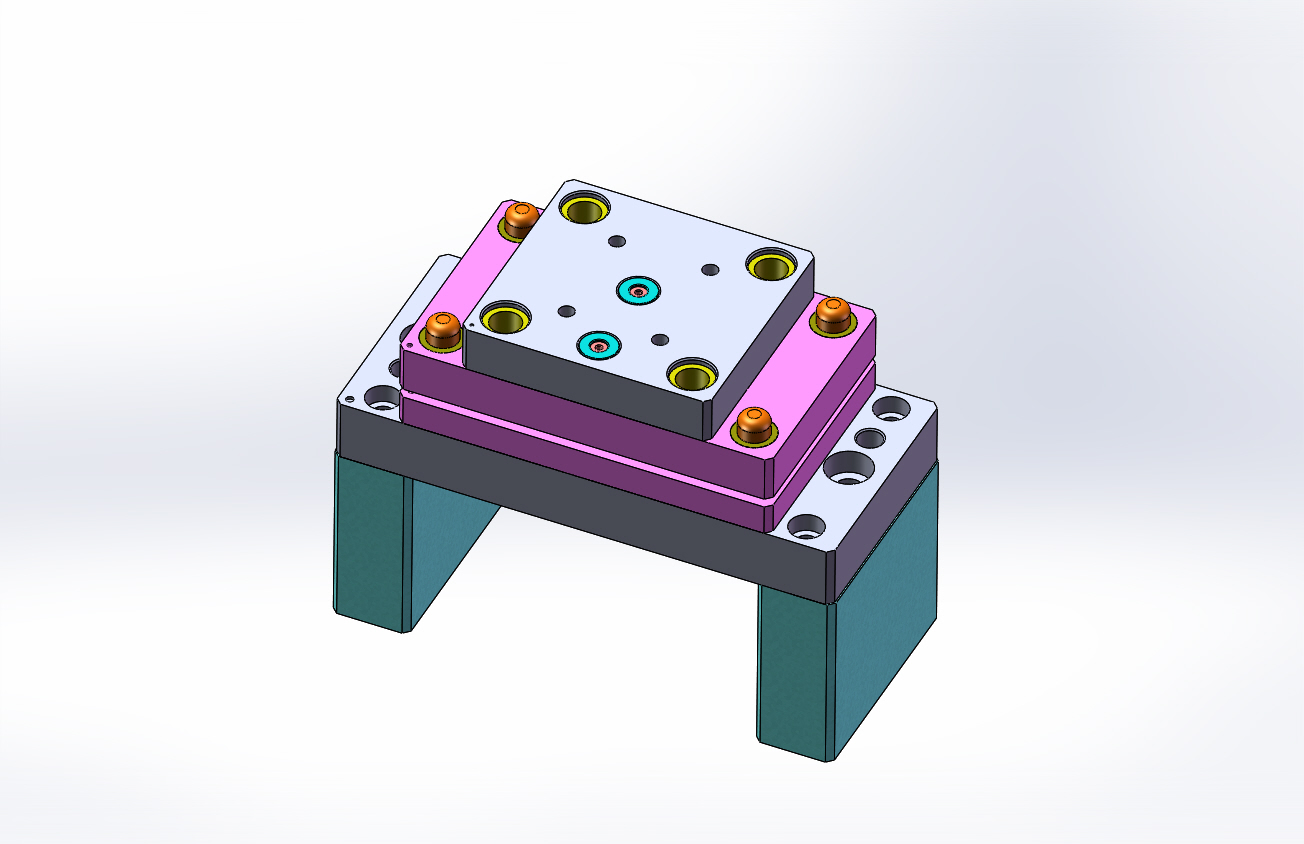

33	下模组件.JPG	214.82K
34	定位销.SLDPRT	138.44K
35	定位销1.SLDPRT	92.01K

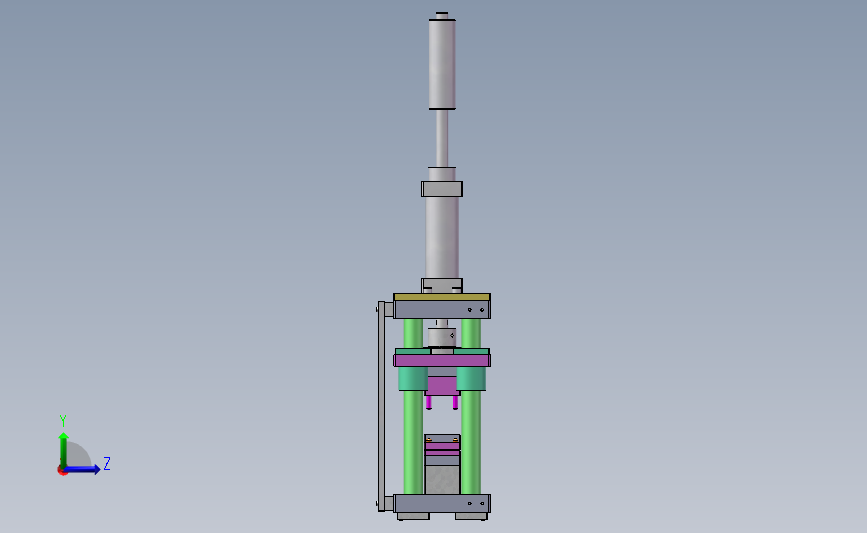

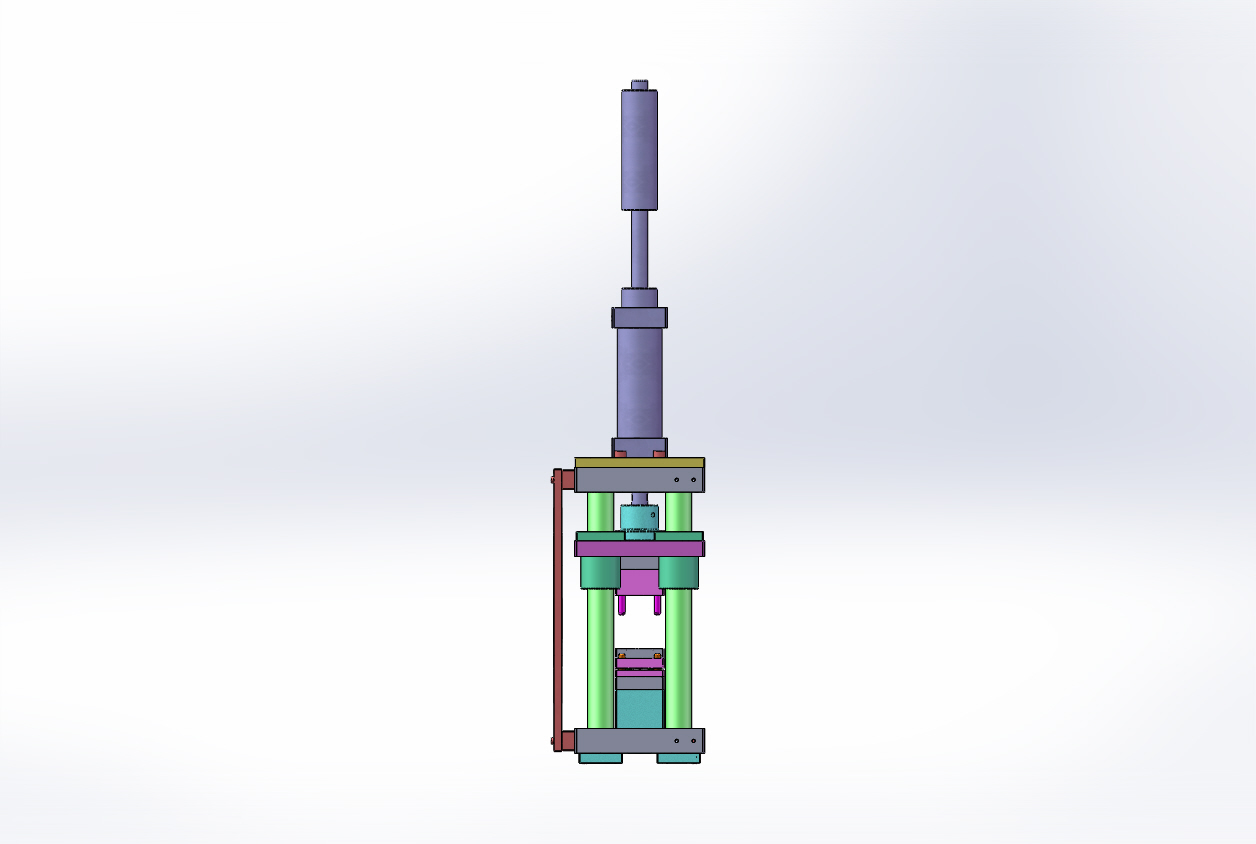

36	微型齿轮齿轴铆压机侧视.JPG	100.05K

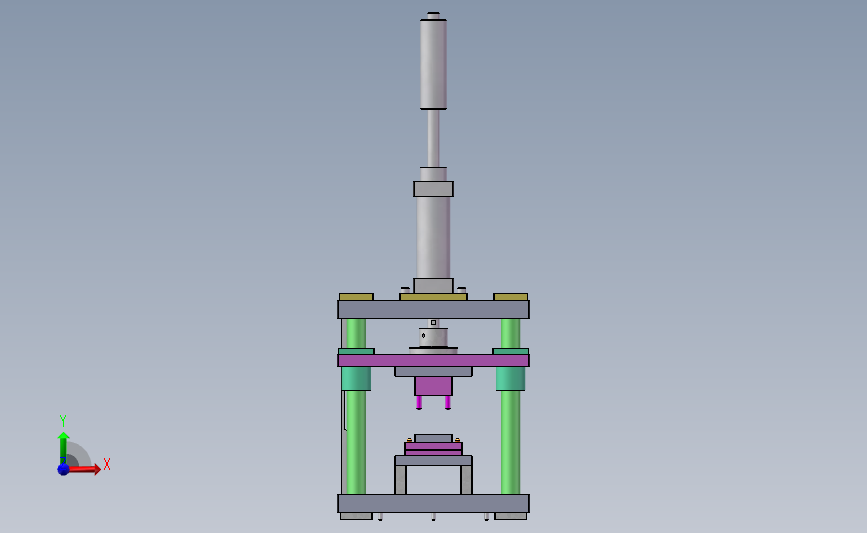

37	微型齿轮齿轴铆压机前视.JPG	91.82K

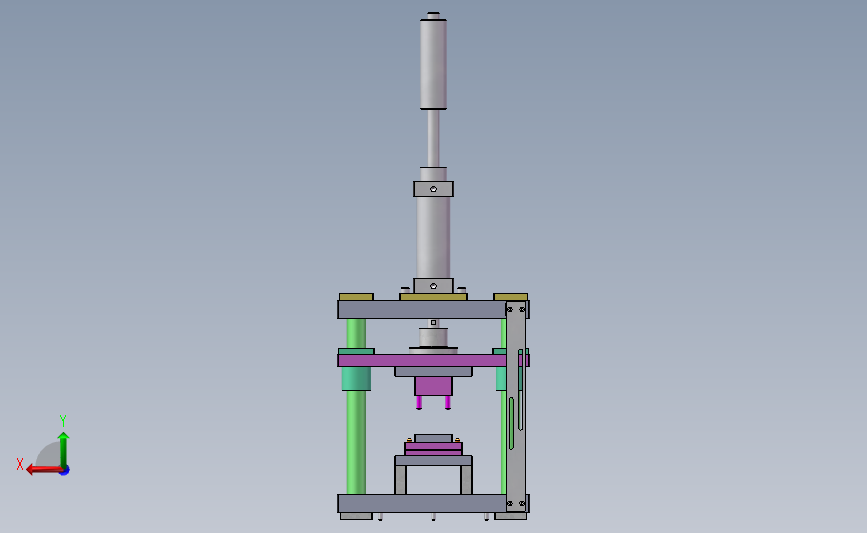

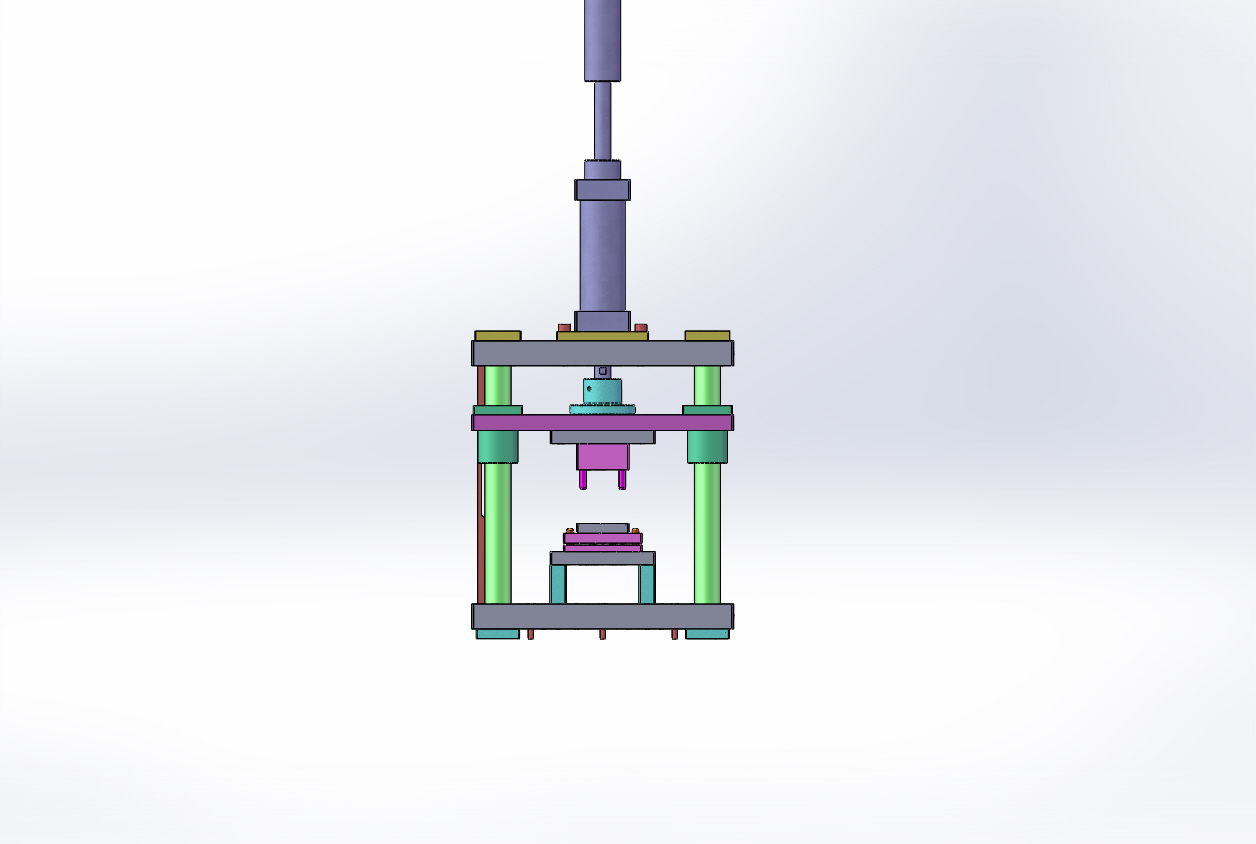

38	微型齿轮齿轴铆压机后视.JPG	105.31K

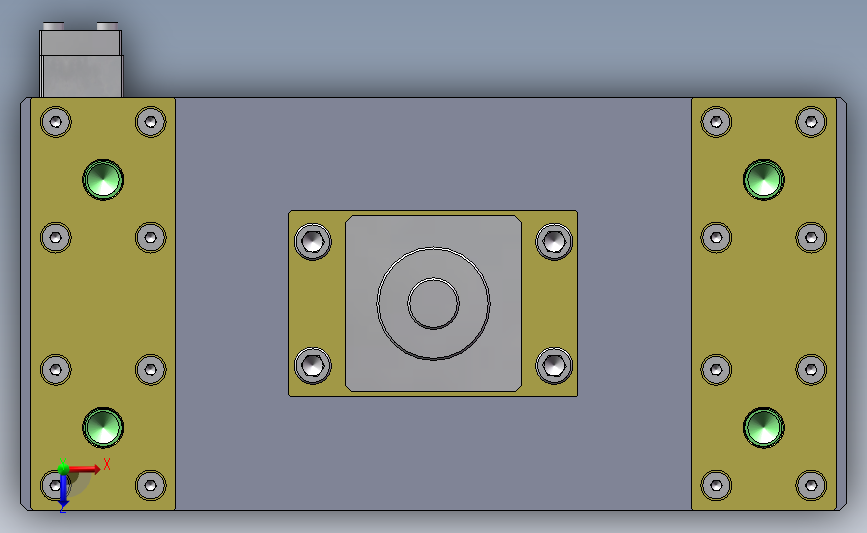

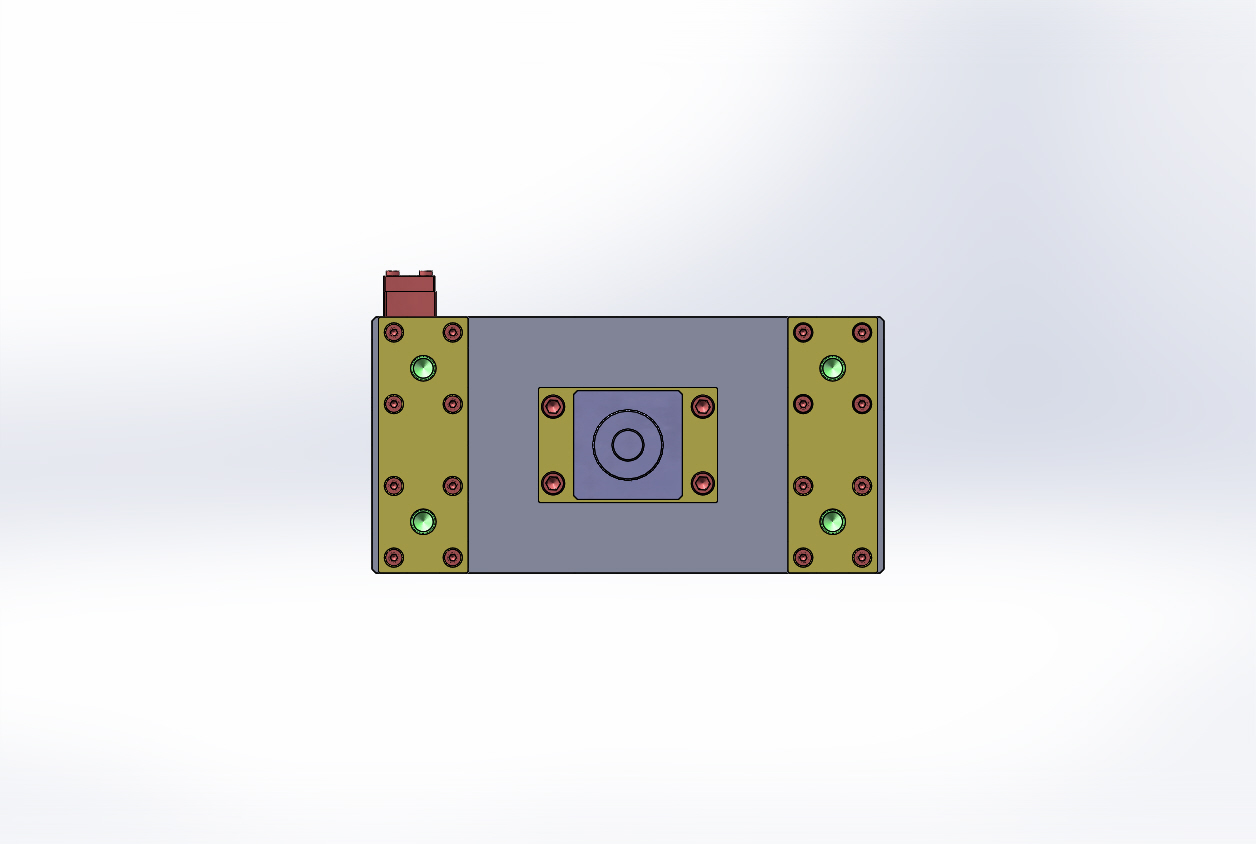

39	微型齿轮齿轴铆压机府视.JPG	116.35K

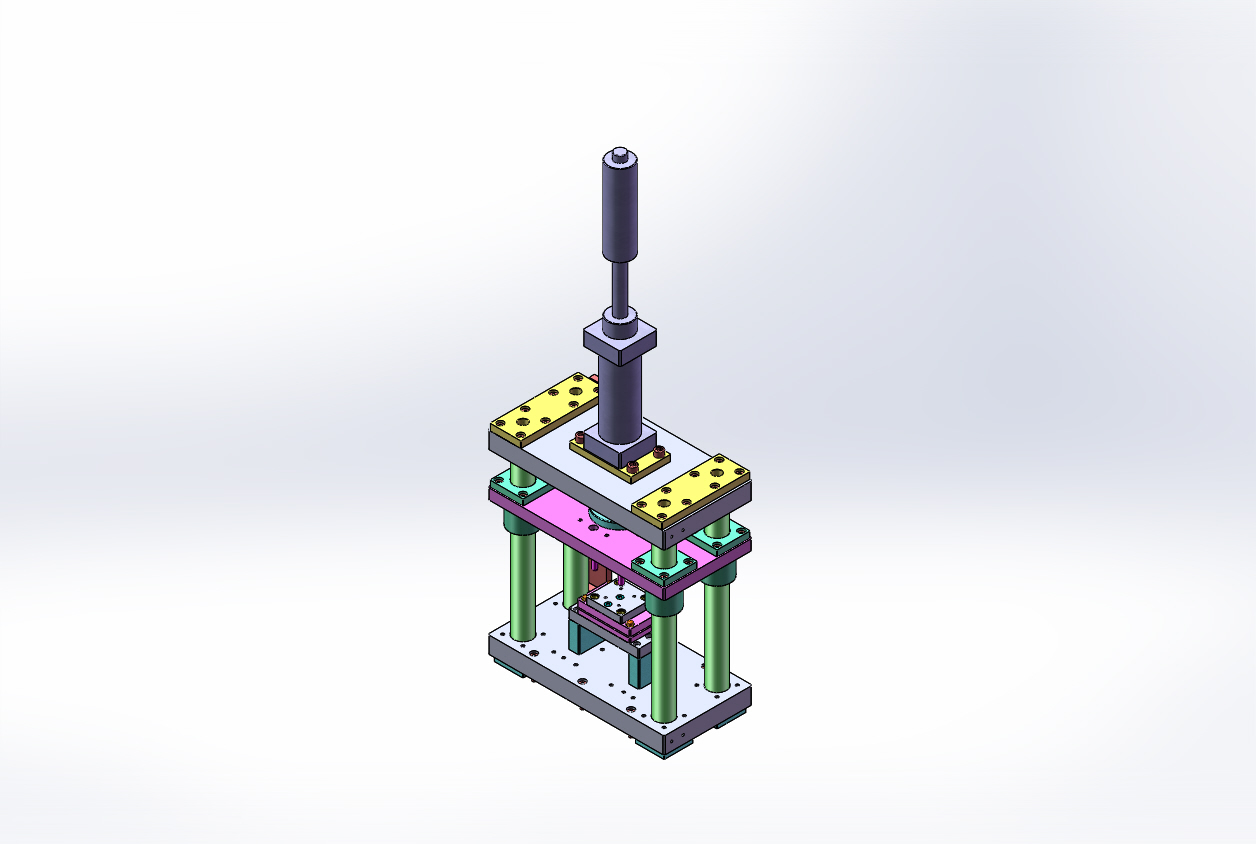

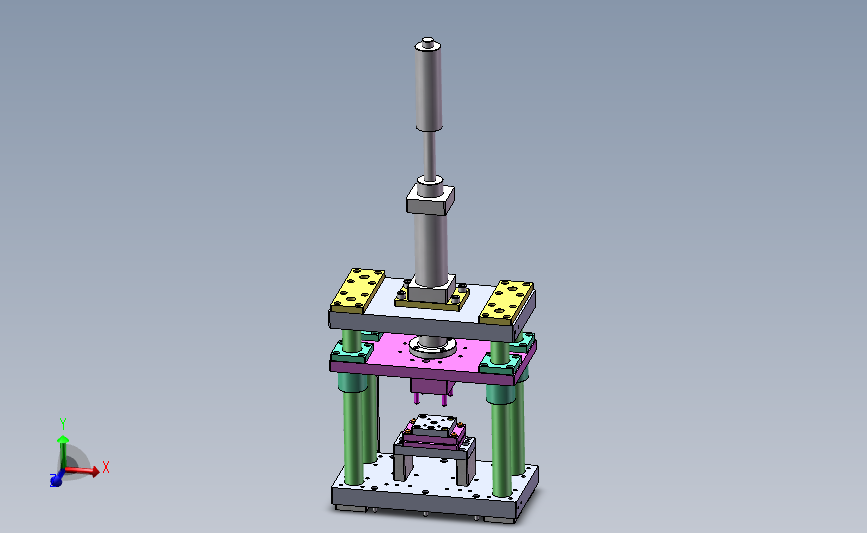

40	微型齿轮齿轴铆压机总装.JPG	163.42K
41	接近开关安装板.SLDPRT	59.68K
42	接近开关安装板1.SLDPRT	112.01K
43	油缸安装板.SLDPRT	126.63K
44	油缸连接法兰.SLDPRT	230.93K
45	滑动中板.SLDPRT	227.62K
46	立柱.SLDPRT	72.63K
47	立柱下底板锁紧法兰.SLDPRT	220.43K
