SMT连接器自动插端机sw12可编辑（ID:471521）

机械设备 / 非标机械 / SMT连接器自动插端机sw12可编辑

©非原创

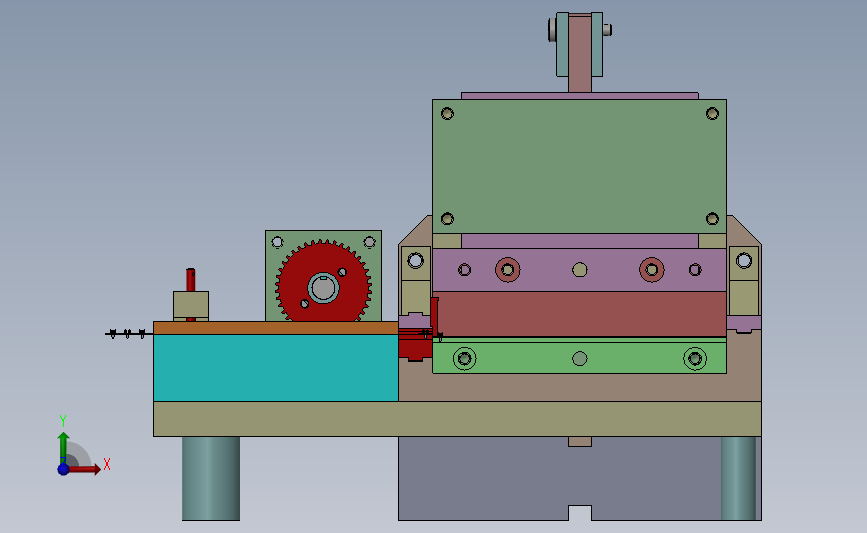

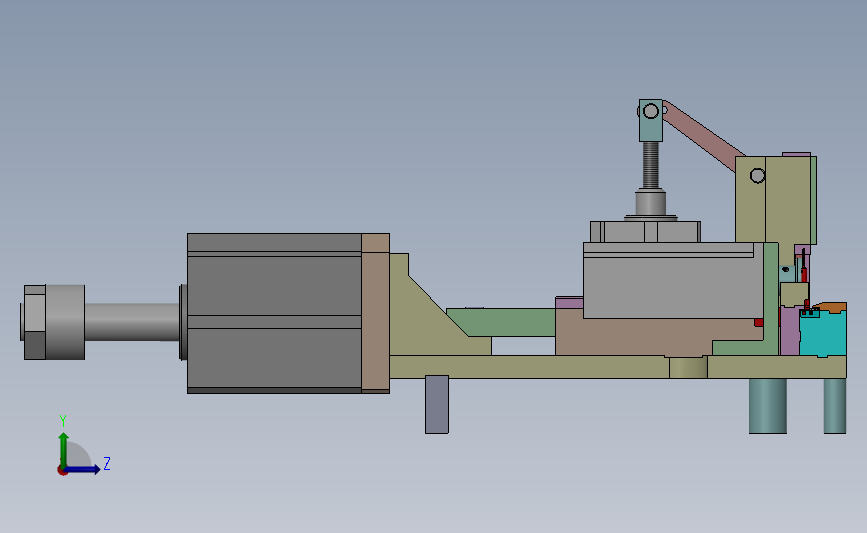

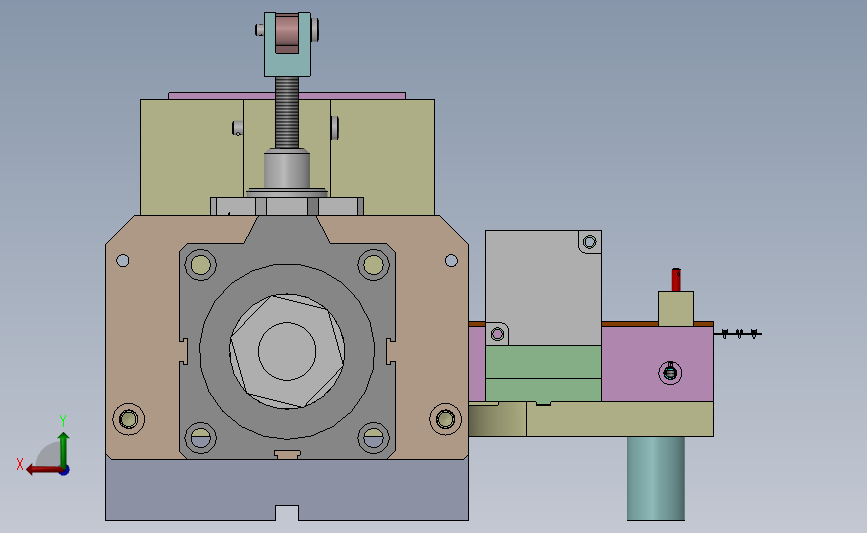

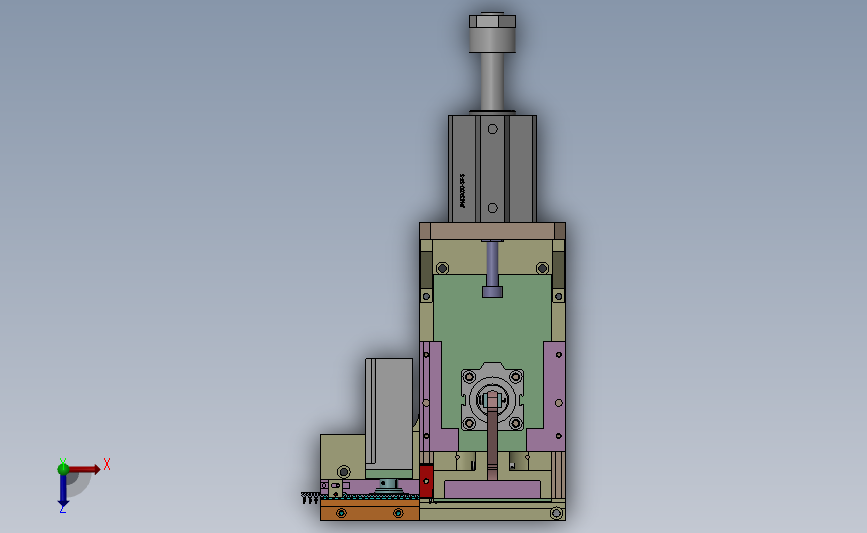

平面图

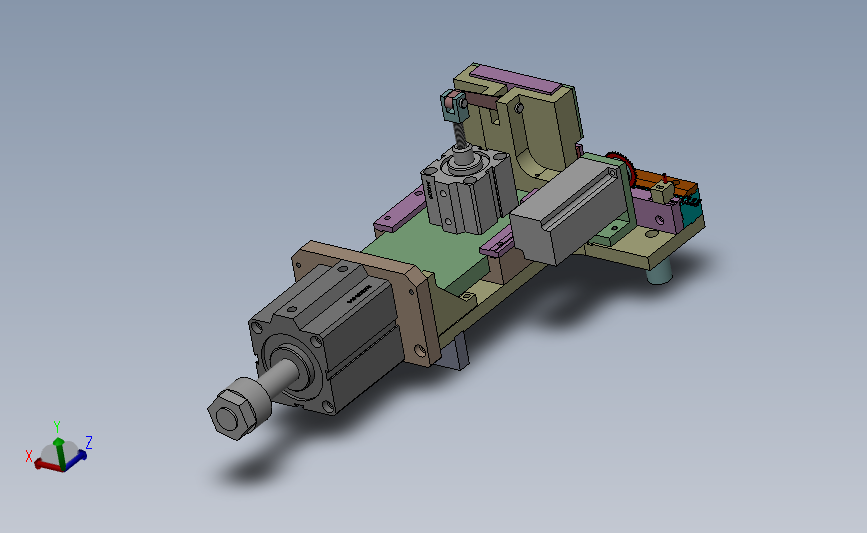

3D视图

文件列表

#	文件名称	文件大小
1	16750545354159.rar	26.93M
2	000組合塑膠送料.SLDASM	1.08M
3	000組合壓合1產品.SLDASM	137.50K
4	000組合壓合2產品.SLDASM	153.00K
5	000組合折料.SLDASM	663.00K
6	000組合插端2.SLDASM	6.36M
7	000組合插針.SLDASM	2.98M
8	000組合插針1.SLDASM	5.92M
9	000組合插針1產品.SLDASM	141.00K
10	000組合插針2產品.SLDASM	168.00K
11	000組合撥杆送料.SLDASM	177.50K
12	000組合撥杆送料杆.SLDASM	190.50K
13	000組合機料盤架.SLDASM	4.05M
14	000組合機架.SLDASM	581.50K
15	000組合機構上排.SLDASM	2.79M
16	000組合機構總裝圖.SLDASM	3.56M
17	000組合端子.SLDASM	93.50K
18	001插針軌道.SLDPRT	896.00K
19	002插針軌道.SLDPRT	476.50K
20	003插針軌道.SLDPRT	531.50K
21	004軌道座.SLDPRT	236.50K
22	005軌道座.SLDPRT	204.50K
23	006插針軌道上蓋板.SLDPRT	398.00K
24	006插針軌道蓋板.SLDPRT	308.50K
25	007插針軌道上蓋板.SLDPRT	434.50K
26	007插針軌道蓋板.SLDPRT	282.50K
27	008插針軌道上蓋板.SLDPRT	488.00K
28	008插針軌道蓋板.SLDPRT	321.00K
29	009面板.SLDPRT	1.96M
30	010插下排滑塊座.SLDPRT	394.00K
31	011插針滑塊.SLDPRT	344.00K
32	012-1插片定位塊.SLDPRT	335.00K
33	012插片滑塊之定位塊.SLDPRT	283.00K
34	013插針滑塊蓋.SLDPRT	234.00K
35	014-1切端滑塊座.SLDPRT	424.00K
36	014夾切滑塊座.SLDPRT	406.00K
37	015-1切端滑塊.SLDPRT	239.00K
38	015夾切滑塊.SLDPRT	225.00K
39	016下切刀.SLDPRT	232.50K
40	016裁端下切刀.SLDPRT	297.50K
41	017-1切端插針滑塊蓋板.SLDPRT	145.00K
42	017插針滑塊蓋板.SLDPRT	133.00K
43	018切料杠杆.SLDPRT	102.00K
44	019夾端子插銷.SLDPRT	143.00K
45	020夾切氣缸邊接杠.SLDPRT	182.00K
46	021夾端子插銷.SLDPRT	104.50K
47	022插針頭底板.SLDPRT	1.06M
48	023端子軌道.SLDPRT	384.00K
49	023送料端子軌道.SLDPRT	433.50K
50	024端子軌道.SLDPRT	270.50K
51	025端子定位針座.SLDPRT	136.50K
52	026定位針.SLDPRT	116.50K
53	027伺服座.SLDPRT	254.50K
54	028齒輪座.SLDPRT	216.00K
55	029齒輪2.54X40.SLDPRT	404.00K
56	030夾切端子.SLDPRT	629.00K
57	031夾端子定位針座.SLDPRT	123.50K
58	032夾切定位針.SLDPRT	144.50K
59	033上切刀.SLDPRT	114.50K
60	034插針氣缸座.SLDPRT	235.00K
61	035插針氣缸支座.SLDPRT	119.00K
62	036-1插針支撐柱.SLDPRT	130.00K
63	036插針支柱.SLDPRT	127.00K
64	037壓合滑塊.SLDPRT	208.00K
65	038壓合墊塊.SLDPRT	268.00K
66	038壓合治具墊塊.SLDPRT	219.50K
67	039壓合治具.SLDPRT	507.00K
68	039壓合治具33.SLDPRT	829.00K
69	040壓合杠杆座.SLDPRT	223.00K
70	041壓合杠杆.SLDPRT	124.50K
71	042壓合插銷.SLDPRT	112.50K
72	043壓合氣缸.SLDPRT	242.00K
73	044壓合氣缸.SLDPRT	253.50K
74	045壓合連接座.SLDPRT	230.00K
75	046壓合插銷.SLDPRT	106.00K
76	047塑膠移位滑塊.SLDPRT	186.00K
77	048-1移位塊.SLDPRT	273.00K
78	048塑膠移位軌道.SLDPRT	251.50K
79	049移位氣缸座.SLDPRT	197.50K
80	050移位氣缸座.SLDPRT	204.50K
81	051壓合深度可調座.SLDPRT	260.50K
82	052壓合深度可調座.SLDPRT	199.50K
83	053折料氣缸座.SLDPRT	302.50K
84	054折料氣缸座.SLDPRT	330.00K
85	055折料座.SLDPRT	264.00K
86	056折料氣缸座.SLDPRT	240.00K
87	057折料滑塊.SLDPRT	400.50K
88	058-1插針支撐柱.SLDPRT	122.50K
89	058插針支柱.SLDPRT	123.50K
90	059折料治具.SLDPRT	242.00K
91	060廢料護料槽.SLDPRT	265.00K
92	061廢料護料槽.SLDPRT	230.50K
93	062廢料槽.SLDPRT	186.00K
94	063-1入料軌道座.SLDPRT	345.50K
95	063入料軌道.SLDPRT	345.00K
96	064入料氣缸座.SLDPRT	180.00K
97	065入料氣缸座.SLDPRT	195.50K
98	066-1入料蓋板.SLDPRT	191.50K
99	066入料軌道蓋板.SLDPRT	174.00K
100	067送料氣缸座.SLDPRT	288.50K
101	068送料氣缸座.SLDPRT	182.50K
102	069送料杆滑座支柱.SLDPRT	149.00K
103	070送料杆滑座.SLDPRT	313.00K
104	071送料杆座.SLDPRT	679.50K
105	072送料杆.SLDPRT	131.50K
106	073產品送料撥杆.SLDPRT	198.50K
107	074產品送料撥杆.SLDPRT	246.00K
108	075撥爪.SLDPRT	381.00K
109	076-1撥爪座子.SLDPRT	209.00K
110	076撥爪座.SLDPRT	181.00K
111	077送料氣缸座.SLDPRT	154.50K
112	078-1磨擦塊.SLDPRT	147.50K
113	078產品磨擦塊.SLDPRT	150.00K
114	079磨擦塊座.SLDPRT	137.00K
115	080-1端子護料槽.SLDPRT	170.00K
116	081接料槽.SLDPRT	308.50K
117	082-1光纖座.SLDPRT	235.50K
118	082光纖感應座.SLDPRT	195.50K
119	088卷料馬達座.SLDPRT	293.00K
120	089卷料馬達軸.SLDPRT	182.00K
121	090卷料盤.SLDPRT	85.50K
122	091卷料盤.SLDPRT	80.50K
123	092卷料盤.SLDPRT	91.00K
124	093挂端子柱.SLDPRT	122.50K
125	094端子盤定位盤.SLDPRT	139.00K
126	096下軌道前蓋.SLDPRT	145.50K
127	096下軌道前蓋板.SLDPRT	234.50K
128	097下軌道前蓋.SLDPRT	220.00K
129	097下軌道前蓋板.SLDPRT	241.00K
130	098下軌道前蓋.SLDPRT	415.50K
131	098下軌道前蓋11.SLDPRT	191.50K
132	098下軌道前蓋板.SLDPRT	204.50K
133	098下軌道前蓋板33.SLDPRT	205.50K
134	099產品出料槽.SLDPRT	154.50K
135	1.SLDPRT	137.00K
136	100光纖座.SLDPRT	259.50K
137	100塑膠感應光纖座.SLDPRT	252.00K
138	101端子盖板.SLDPRT	209.00K
139	1020.SLDPRT	411.00K
140	102下軌道前蓋.SLDPRT	238.00K
141	104端子感應板.SLDPRT	393.00K
142	1100.SLDPRT	559.00K
143	2.SLDPRT	162.50K
144	3.SLDPRT	85.00K
145	4.SLDPRT	99.00K
146	420.SLDPRT	426.50K
147	500.SLDPRT	296.00K
148	610.SLDPRT	409.00K
149	611支架.SLDPRT	223.50K
150	grh304-01.SLDPRT	166.00K
151	JH32B15STS21.SLDPRT	490.50K
152	JH32B15STS22.SLDPRT	141.50K
153	JH40B10STS2-1.SLDPRT	441.50K
154	JH40B10STS2-2.SLDPRT	117.50K
155	JH40B5STS2-1.SLDPRT	135.00K
156	JH40B5STS2-2.SLDPRT	435.50K
157	JH63B15STS1-1.SLDPRT	532.00K
158	JH63B15STS1-2.SLDPRT	136.00K
159	JH63B50STS1-1.SLDPRT	593.00K
160	JH63B50STS1-2.SLDPRT	175.00K
161	KG-1008T-M8X1.25.SLDPRT	254.00K
162	M10X55.SLDPRT	135.00K
163	M6X35.SLDPRT	144.50K
164	M8X40.SLDPRT	139.00K
165	MAC20X125SD1.SLDPRT	501.50K
166	MAC20X125SD2.SLDPRT	133.00K
167	QS01.SLDPRT	318.00K
168	QS05.SLDPRT	138.00K
169	~$000組合折料.SLDASM	14B
170	~$053折料氣缸座.SLDPRT	14B
171	~$054折料氣缸座.SLDPRT	14B
172	~$055折料座.SLDPRT	14B
173	~$056折料氣缸座.SLDPRT	14B
174	~$057折料滑塊.SLDPRT	14B
175	~$059折料治具.SLDPRT	14B
176	~$JH 40B5ST S2 -1.SLDPRT	14B
177	~$JH 40B5ST S2 -2.SLDPRT	14B
178	~$M8X40.SLDPRT	14B
179	~$直線滑軌AGH-15CA-L120.SLDPRT	14B
180	~$直線滑軌AGH-15CA.SLDPRT	14B
181	三角塊.SLDPRT	218.00K
182	不秀鋼軌道.SLDPRT	205.00K
183	伺服馬達100W.SLDPRT	214.50K
184	入料座1.SLDPRT	233.00K
185	入料管1.SLDASM	101.00K
186	入料管1.SLDPRT	246.00K
187	入料管座1.SLDPRT	202.00K
188	型材固定快.SLDPRT	246.50K
189	塑膠40P.SLDPRT	541.50K
190	底坐.SLDPRT	283.00K
191	感應棒.SLDPRT	162.00K
192	插針等高塊2.SLDPRT	175.50K
193	插針軌道.SLDASM	1.06M
194	插針軌道2.SLDASM	2.58M
195	支撐腳.SLDPRT	99.00K
196	支架1.SLDPRT	262.00K
197	支架2.SLDPRT	277.00K
198	支架3.SLDPRT	251.50K
199	支架4.SLDPRT	358.00K
200	料帶.SLDPRT	188.50K
201	機架模組.SLDASM	1.08M
202	滑台EGH15C.SLDPRT	266.00K
203	滑軌EGH15C.SLDPRT	188.00K
204	滑軌EGH15C.SLDPRT.SLDASM	172.00K
205	直線滑軌AGH-15CA-L120.SLDPRT	138.00K
206	直線滑軌AGH-15CA.SLDPRT	290.00K
207	端子.SLDPRT	336.00K
208	等高塊.SLDPRT	175.00K
209	紙盤.SLDPRT	168.50K
210	組合件产品01.SLDASM	144.50K
211	組合件产品02.SLDASM	279.00K
212	組合件产品03.SLDASM	283.00K
213	組合件产品04.SLDASM	239.00K
214	組合件产品05.SLDASM	399.00K
215	組合件产品06.SLDASM	273.00K
216	組合件产品07.SLDASM	257.00K
217	組合件端子.SLDASM	108.00K
218	組合件電控箱1.SLDASM	148.00K
219	複製-087端子感應電木1.SLDPRT	179.00K
220	配電箱.SLDPRT	107.00K
221	震動盤1.SLDPRT	392.00K
222	馬達.SLDPRT	142.50K
