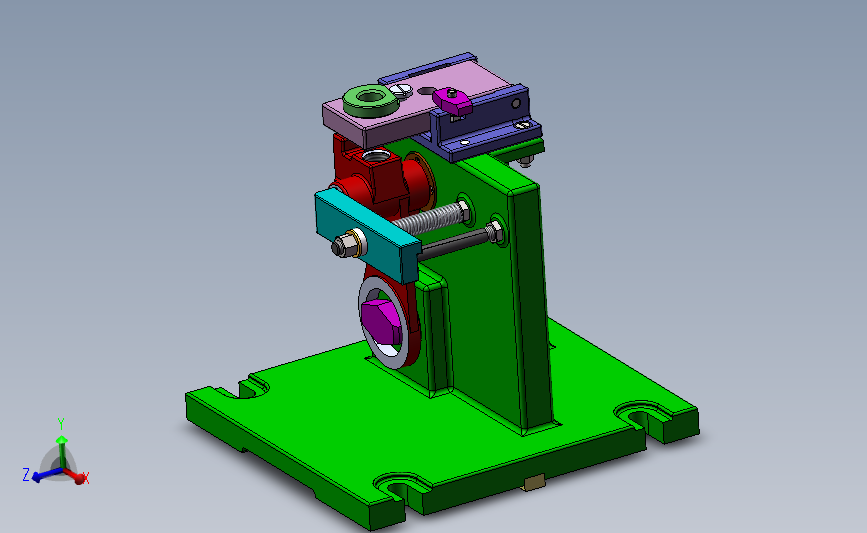

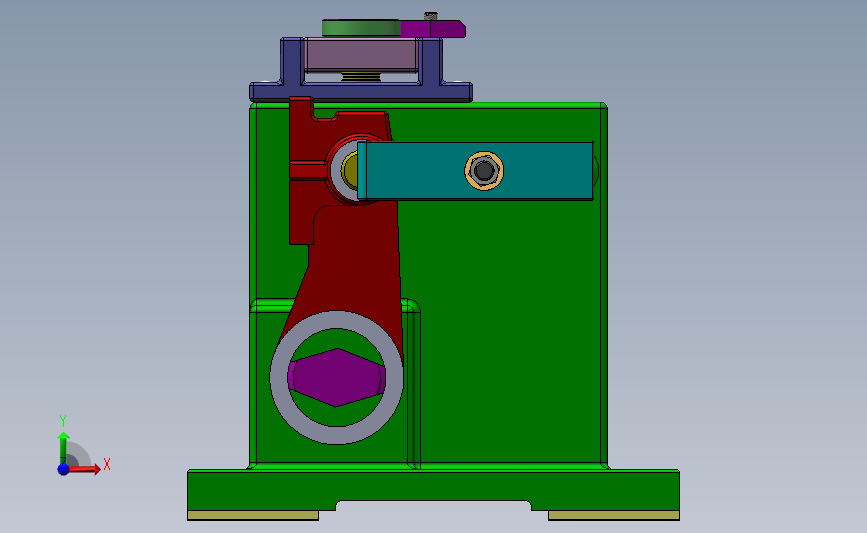

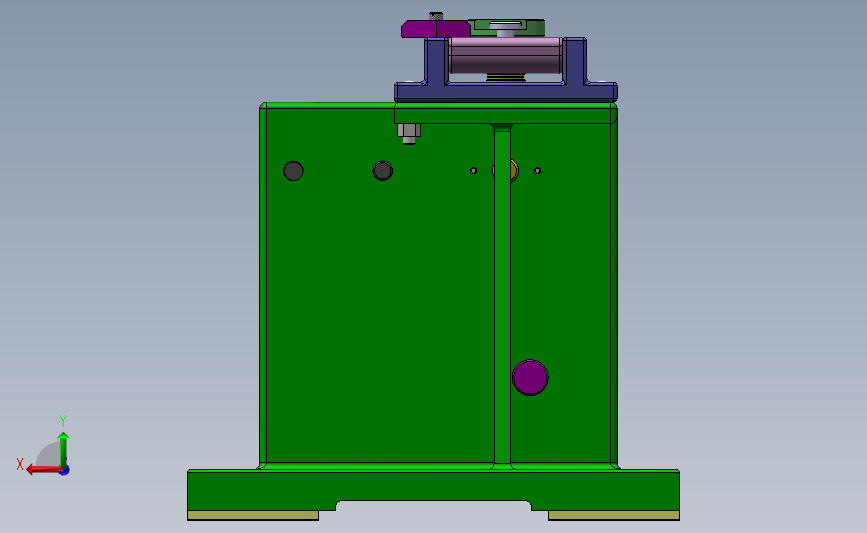

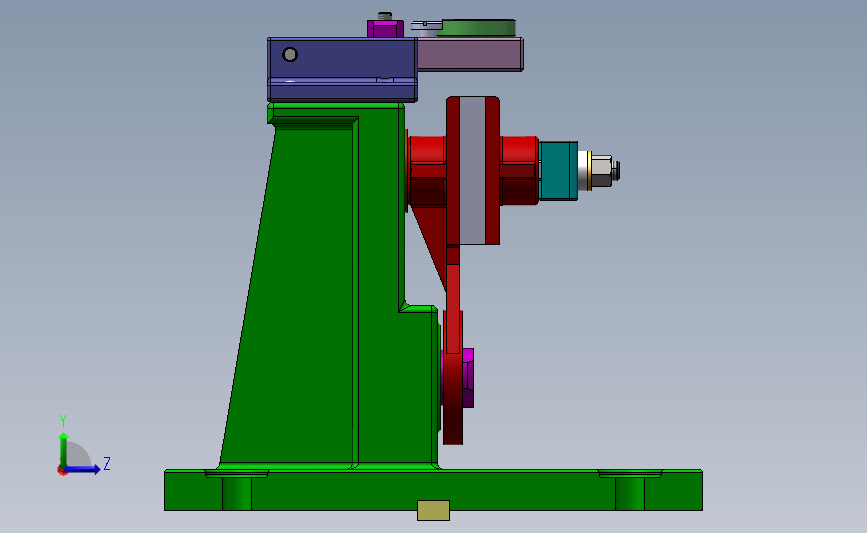

CA6140车床拨叉工艺及钻M22孔夹具设计（ID:478298）

机械设备 / 机加工设备 / CA6140车床拨叉工艺及钻M22孔夹具设计

©非原创

113

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16757548404831.zip	5.49M
2	A1-钻M22螺纹底孔夹具装配图.dwg	159.49K
3	A2-钻孔夹具体.dwg	94.93K
4	A3-工件毛坯图改.dwg	45.18K
5	A3-工件零件图.dwg	61.72K
6	工序卡.dwg	33.06K
7	工艺过程卡片.doc	41.50K
8	说明书.doc	1.21M
9	GB71-85开槽锥端紧定螺钉M8×40.SLDPRT	200.50K
10	GB／T1097-1979导向平键B型20×80.SLDPRT	237.50K
11	GB／T117-2000圆锥销A型8×24.SLDPRT	168.00K
12	GB／T119-2000圆柱销A型8×80.SLDPRT	135.50K
13	GB／T41-20001型六角螺母C级M12.SLDPRT	188.50K
14	GB／T41-20001型六角螺母C级M8.SLDPRT	187.50K
15	GB／T6173-2000六角薄螺母细牙A级和B级M12.SLDPRT	207.50K
16	GB／T6174-2000六角薄螺母无倒角M8.SLDPRT	179.50K
17	GB／T65-2000开槽圆柱头螺钉M4×25.SLDPRT	232.00K
18	GB／T65-2000开槽圆柱头螺钉M6×16.SLDPRT	236.00K
19	GB／T65-2000开槽圆柱头螺钉M8×25.SLDPRT	237.50K
20	GB／T65-2000开槽圆柱头螺钉M8×40.SLDPRT	253.00K
21	GB／T849-1998球面垫圈12×5.SLDPRT	137.50K
22	HB362-65端部不并紧磨平0．25圈14×69.SLDPRT	776.50K
23	削边销.SLDPRT	191.00K
24	压紧块.SLDPRT	155.50K
25	双头螺柱A型.SLDPRT	154.50K
26	固定定位销.SLDPRT	177.00K
27	夹具体.SLDPRT	758.00K
28	定位块.SLDPRT	197.00K
29	平头支撑钉.SLDPRT	215.50K
30	平头支撑钉下.SLDPRT	215.00K
31	拨叉零件.SLDPRT	560.00K
32	球面垫圈垫.SLDPRT	182.00K
33	调节支钉.SLDPRT	241.00K
34	转动压板.SLDPRT	273.00K
35	钻M22螺纹底孔夹具装配图.SLDASM	1.27M
36	钻套.SLDPRT	222.50K
37	钻套用衬套.SLDPRT	144.00K
38	钻套螺钉.SLDPRT	193.00K
39	钻模板.SLDPRT	285.50K
40	铰链支撑体.SLDPRT	561.50K
