常用的1寸（DN25）三片式球阀（ID:545706）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16795601087281.rar | 19.30M |
| 2 | 1寸不锈钢球阀把套.SLDPRT | 482.84K |
| 3 | 1寸不锈钢球阀把手.SLDPRT | 197.40K |
| 4 | 1寸不锈钢球阀连接杆.SLDPRT | 509.20K |
| 5 | 1寸不锈钢球阀连接杆1.5mm厚聚四氟垫子.SLDPRT | 92.54K |
| 6 | 1寸不锈钢球阀锁母.SLDPRT | 393.97K |
| 7 | 1寸不锈钢球阀阀杆-M10弹簧垫圈.SLDPRT | 76.08K |
| 8 | 1寸（DN25）三片式球阀-总装.JPG | 1.28M |
| 9 | 1寸（DN25）三片式球阀-总装.SLDASM | 2.30M |

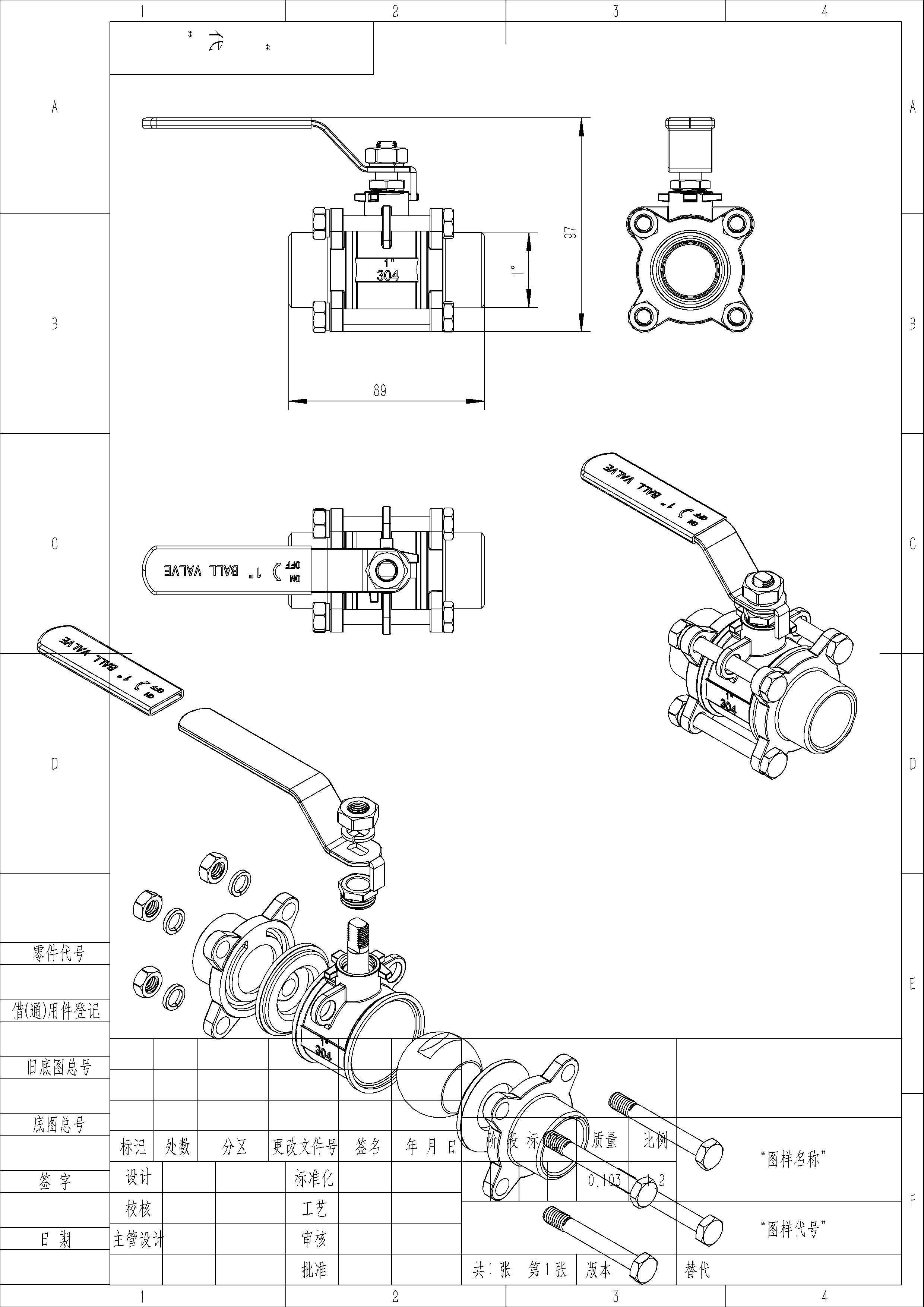

| 10 | 1寸（DN25）三片式球阀-总装.SLDDRW | 444.32K |
| 11 | 1寸（DN25）三片式球阀-爆炸图.SLDASM | 2.29M |
| 12 | 304不锈钢螺母M10x1.SLDPRT | 488.03K |
| 13 | M8x60螺栓.SLDPRT | 427.42K |
| 14 | M8不锈钢弹簧垫.SLDPRT | 164.03K |
| 15 | M8不锈钢螺母.SLDPRT | 434.93K |
| 16 | 四氟密封垫.SLDPRT | 130.34K |
| 17 | 固定法兰.SLDPRT | 378.24K |
| 18 | 球阀主体.SLDPRT | 1.11M |
| 19 | 球阀球心.SLDPRT | 130.16K |
| 20 | 锁母密封垫.SLDPRT | 93.87K |
| 21 | 1寸（DN25）三片式球阀-总装.SLDPRT | 5.34M |
| 22 | 1寸（DN25）三片式球阀-总装.STEP | 10.71M |
| 23 | 1寸（DN25）三片式球阀-总装.x_t | 2.63M |
| 24 | 1寸（DN25）三片式球阀-总装.JPG | 1.28M |

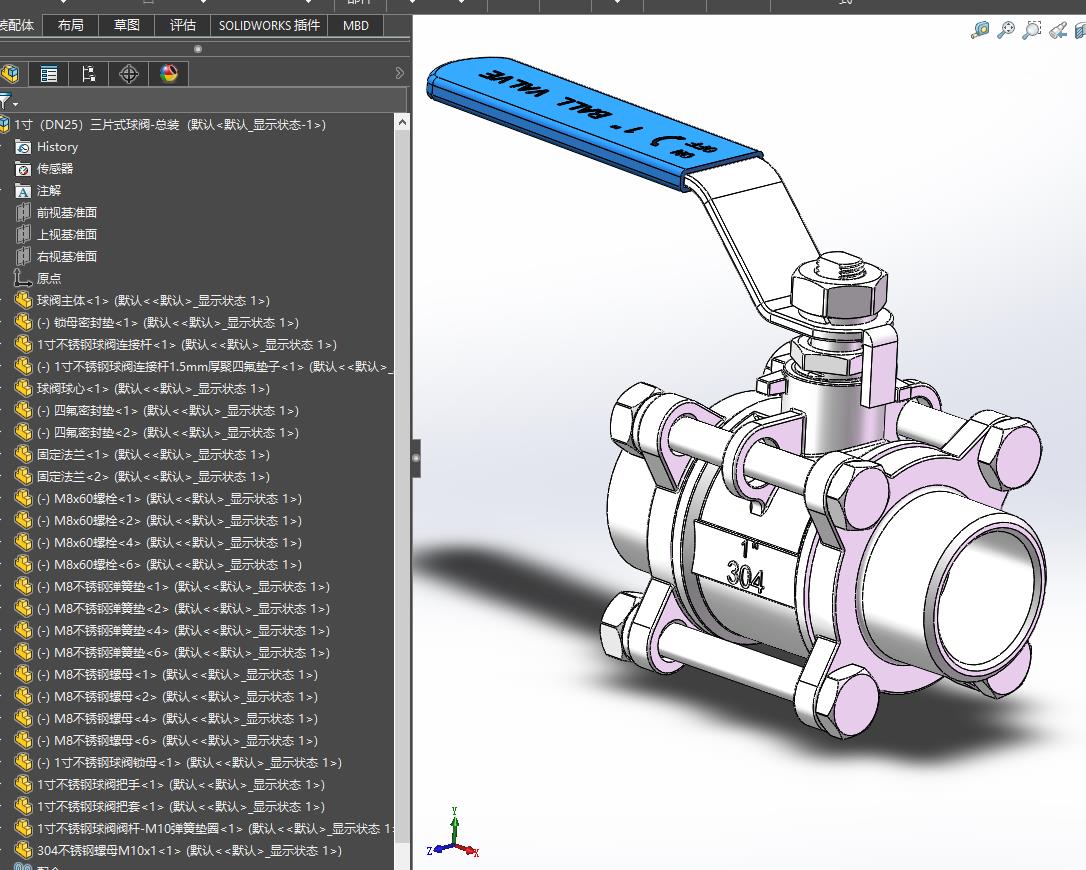

| 25 | 三片式球阀装配过程.jpg | 146.59K |

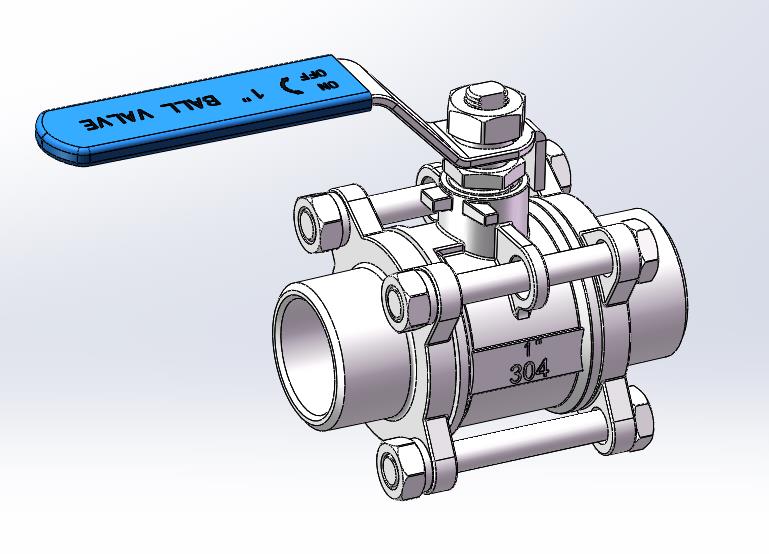

| 26 | 关闭时候的轴测图.jpg | 41.66K |

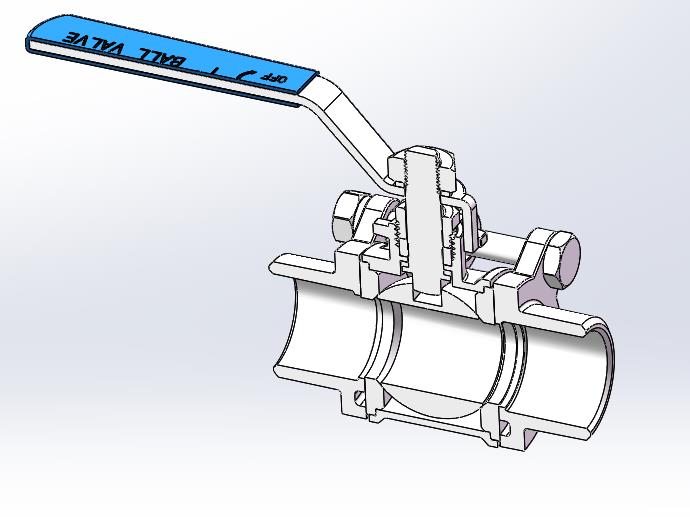

| 27 | 剖面视图.jpg | 34.35K |

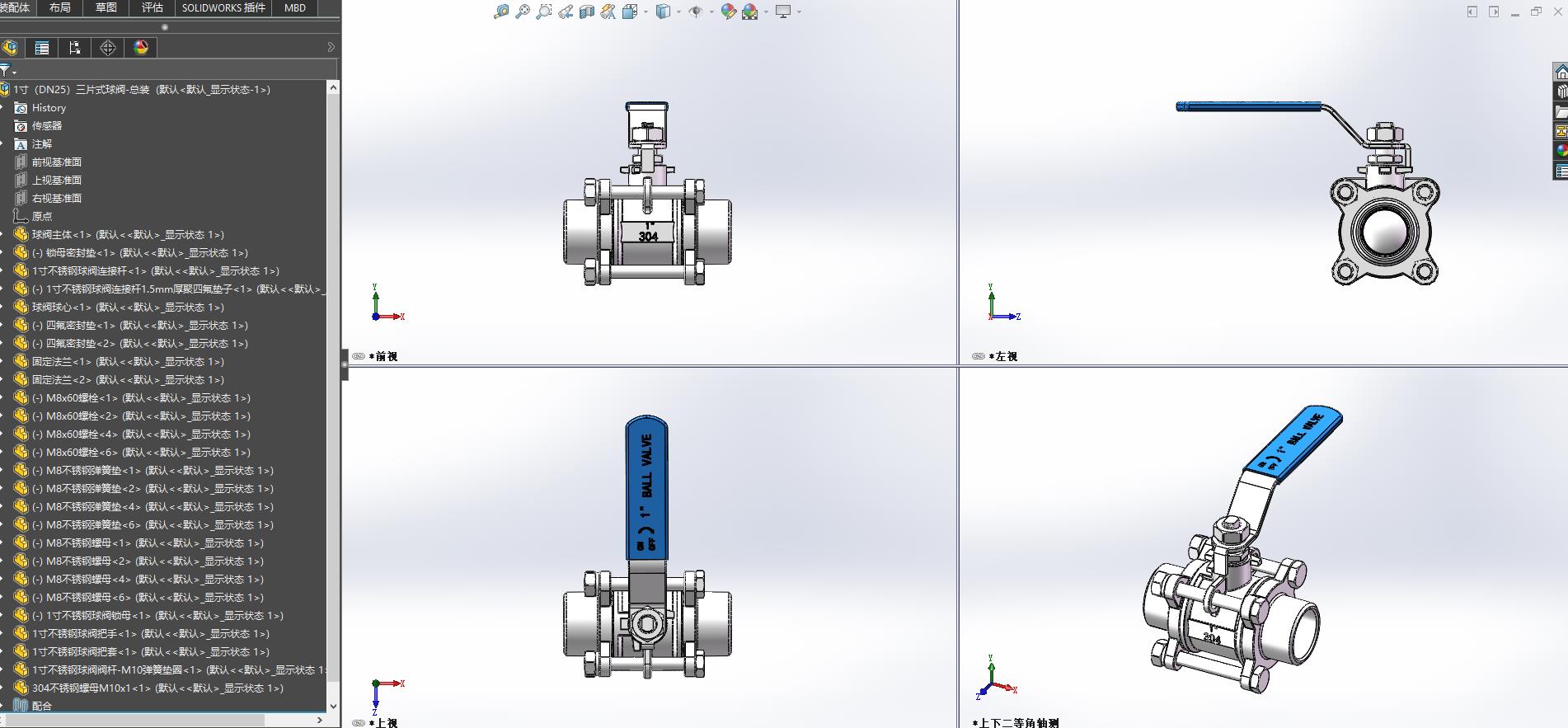

| 28 | 四视图.jpg | 167.73K |

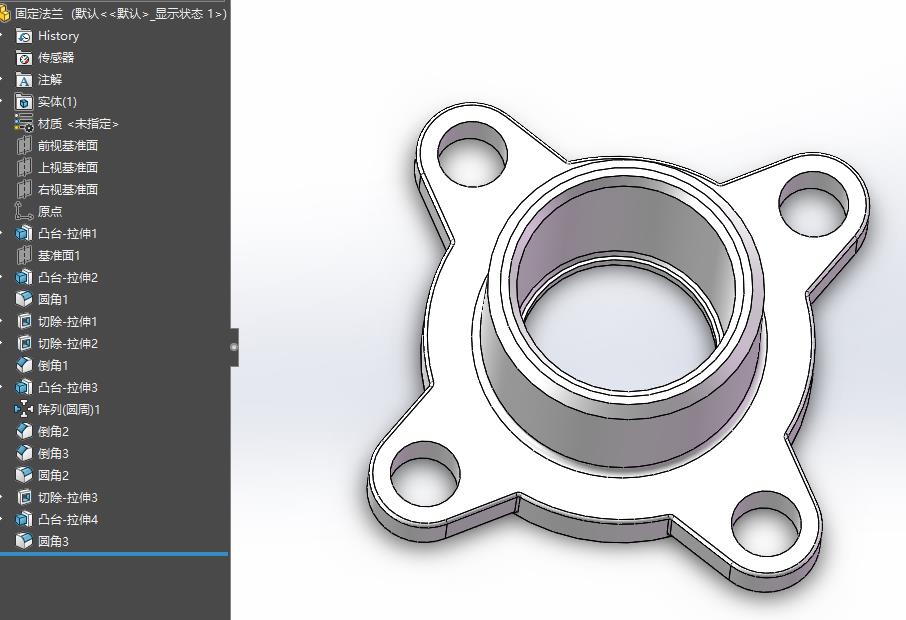

| 29 | 固定法兰建模过程.jpg | 63.92K |

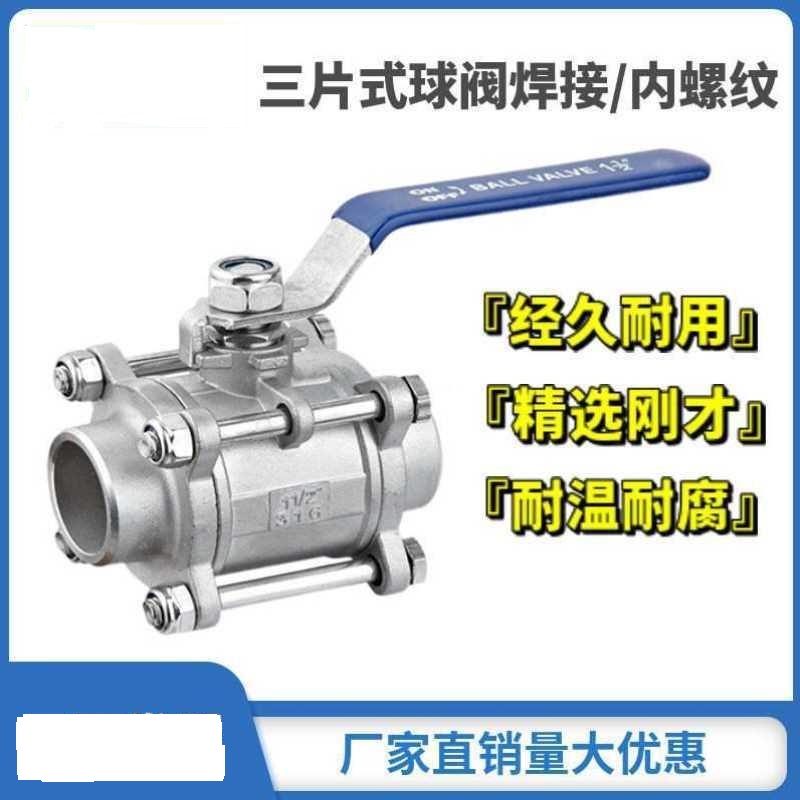

| 30 | 实物图.jpg | 105.01K |

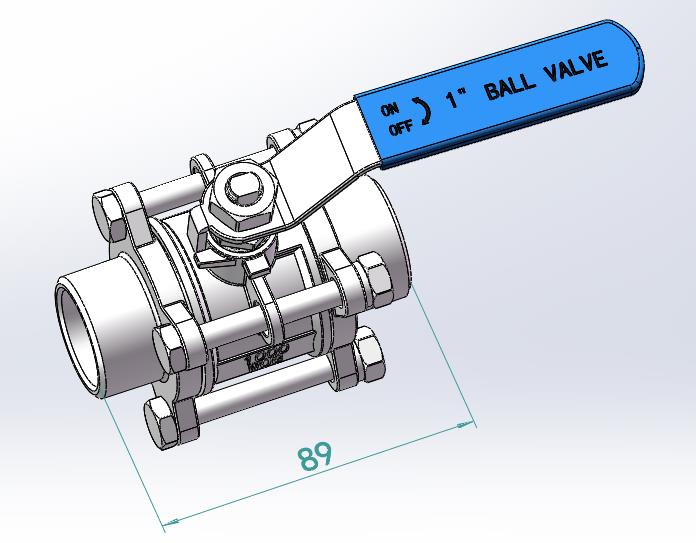

| 31 | 尺寸图.jpg | 43.40K |

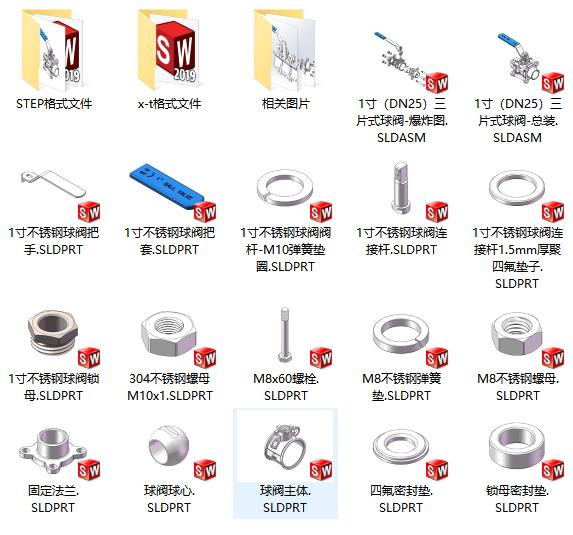

| 32 | 所有文件截图.jpg | 51.96K |

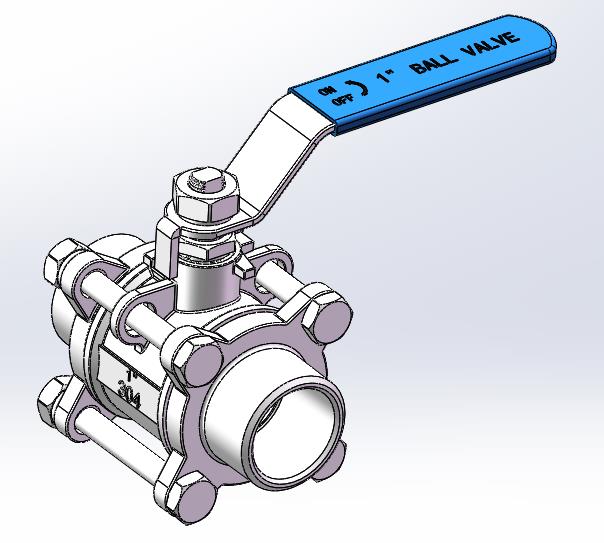

| 33 | 打开时候的轴测图.jpg | 51.48K |
| 34 | 把手建模过程.jpg | 38.85K |

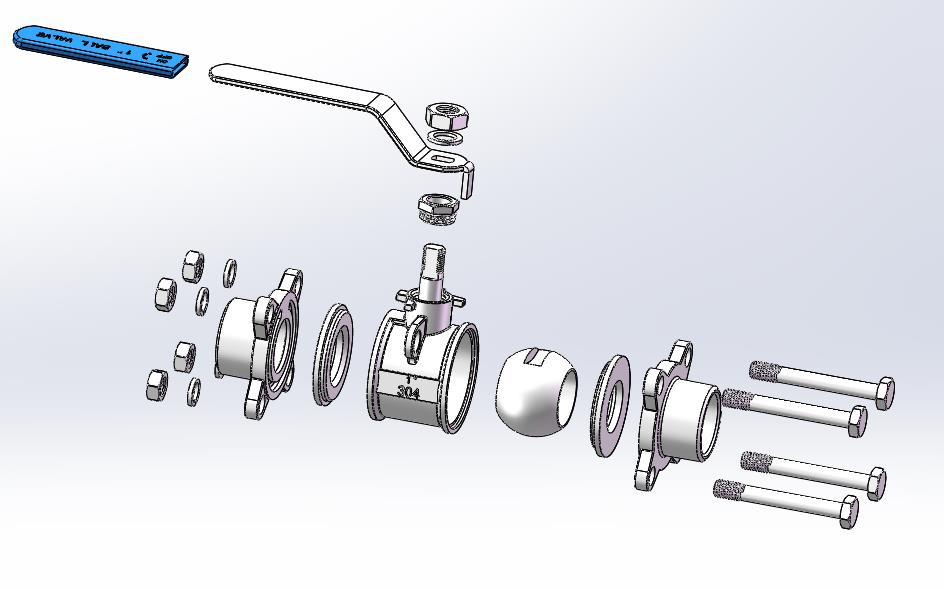

| 35 | 爆炸图.jpg | 47.02K |

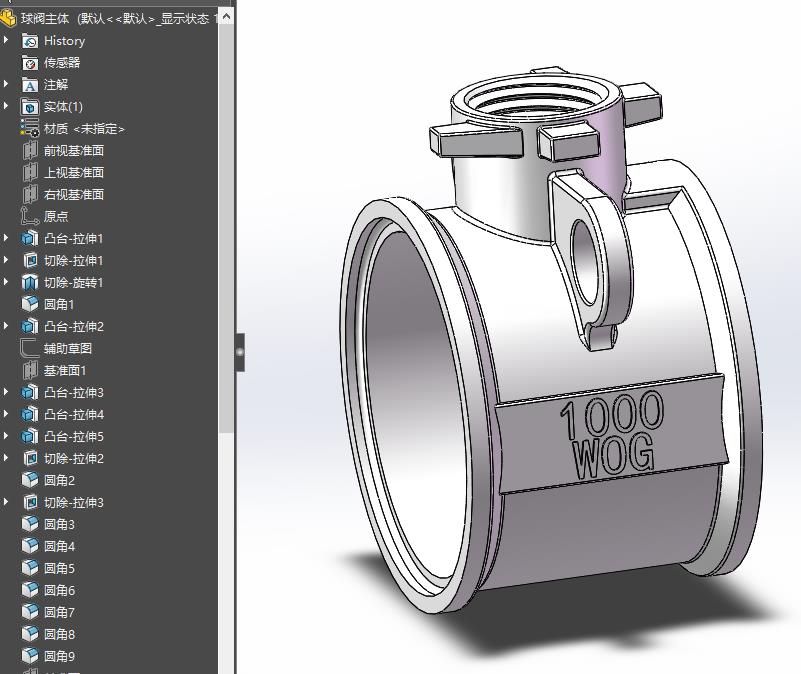

| 36 | 球阀主体的建模过程.jpg | 68.72K |

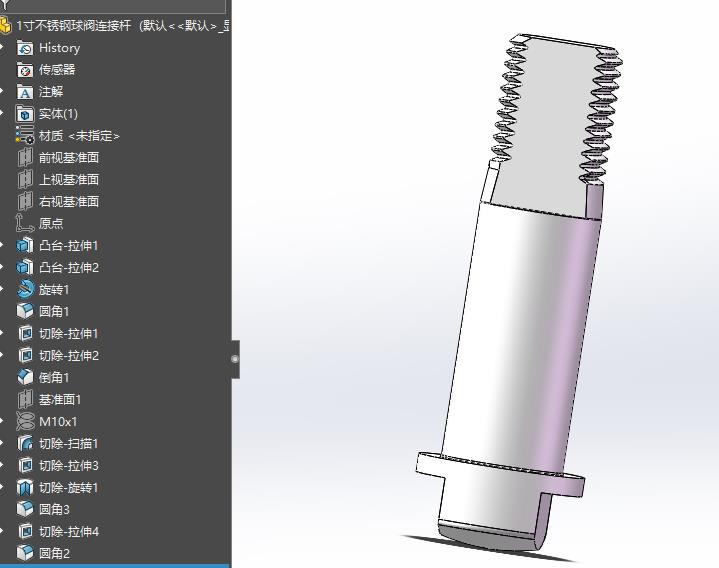

| 37 | 球阀连杆建模过程.jpg | 35.92K |
此图纸下载需要20金币
立即下载
发布者
太阳当空赵
创作: 124
粉丝: 11
加入时间：2022-12-23
模型信息
图纸格式：sldprt,sldasm,step,x_t
文件大小：19.76M
所需金币：20
上传时间：2023-03-23 16:28:31
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2019
标签
图纸简介
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
