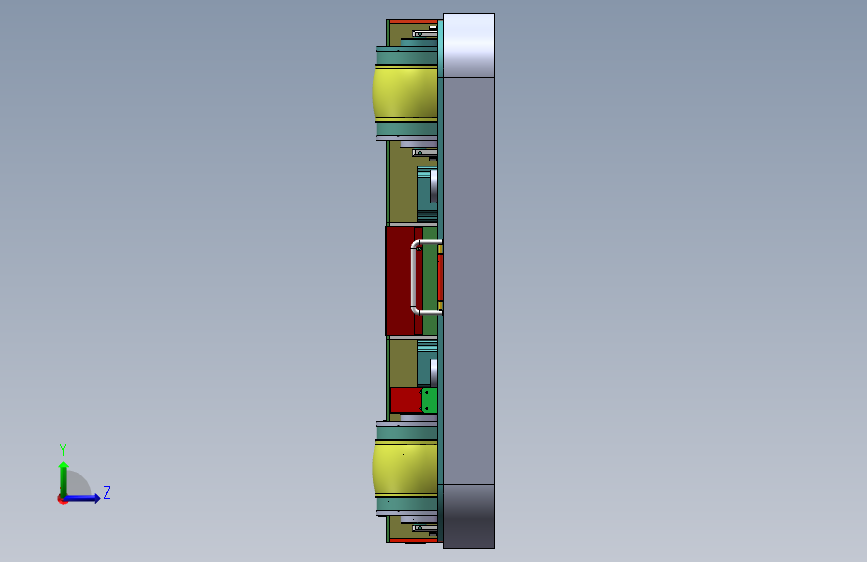

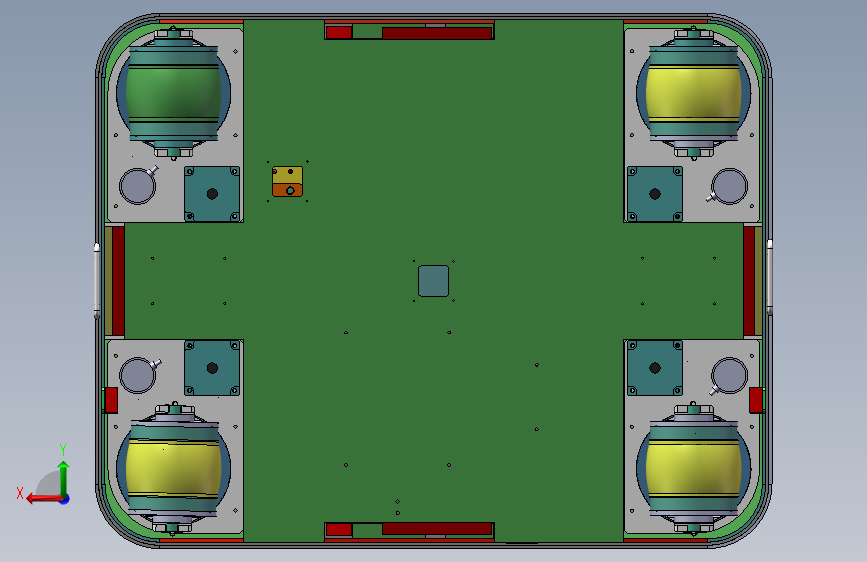

潜伏式AGV小车sw18可编辑（ID:552193）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 10A9齿主动链轮.SLDPRT | 400.70K |
| 2 | 10A从动链轮.SLDPRT | 705.97K |
| 3 | N93轴套.SLDPRT | 113.75K |
| 4 | 上支架（线圈端）.SLDPRT | 169.87K |
| 5 | 上盖提手1.SLDPRT | 102.80K |
| 6 | 上盖提手2.SLDPRT | 111.55K |
| 7 | 上盖提手3.SLDPRT | 99.75K |
| 8 | 上盖板.SLDASM | 81.57K |
| 9 | 下支架.SLDPRT | 191.77K |
| 10 | 丝杆.SLDPRT | 1.73M |
| 11 | 主动双链轮.SLDPRT | 1.22M |
| 12 | 主板.SLDPRT | 205.42K |
| 13 | 从动单链轮.SLDPRT | 972.40K |
| 14 | 充电板.SLDASM | 172.42K |
| 15 | 升降机构.sldasm | 3.80M |
| 16 | 单链轮装配.SLDASM | 2.98M |
| 17 | 双链轮装配.SLDASM | 2.98M |
| 18 | 右轮转向装配.SLDASM | 1.74M |
| 19 | 固定圈.SLDPRT | 112.58K |
| 20 | 固定板.SLDPRT | 199.33K |
| 21 | 固态继电器.SLDPRT | 197.50K |
| 22 | 圆柱滚子轴承NJ209E.SLDPRT | 392.81K |
| 23 | 垫片（12内径0.5厚）.SLDPRT | 66.52K |
| 24 | 外壳总装.sldasm | 337.95K |
| 25 | 外壳装配.SLDASM | 352.79K |
| 26 | 太阳从动轮.SLDPRT | 218.08K |
| 27 | 太阳轮.SLDPRT | 233.34K |
| 28 | 套筒.SLDPRT | 96.29K |
| 29 | 安装板1.SLDPRT | 86.82K |
| 30 | 密封圈2（内径114，ø3.5）.SLDPRT | 115.82K |
| 31 | 导柱.SLDPRT | 92.22K |
| 32 | 底座.SLDPRT | 186.43K |
| 33 | 底板侧1-1.SLDPRT | 328.20K |
| 34 | 底板侧1-2.SLDPRT | 246.10K |
| 35 | 底板侧2.SLDPRT | 90.47K |
| 36 | 底板侧3.SLDPRT | 117.04K |
| 37 | 底板侧3张紧.SLDPRT | 120.11K |
| 38 | 底板侧5.SLDPRT | 177.06K |
| 39 | 底面板.SLDPRT | 540.90K |
| 40 | 开关.SLDPRT | 88.22K |
| 41 | 开关安装座.SLDPRT | 156.48K |
| 42 | 开关安装座1.SLDPRT | 151.97K |
| 43 | 张紧轮.SLDASM | 466.74K |
| 44 | 张紧轮支架.SLDPRT | 137.06K |
| 45 | 张紧轮滑板5B.SLDPRT | 167.42K |
| 46 | 张紧轮轴.SLDPRT | 119.99K |
| 47 | 总装配.SLDASM | 8.39M |
| 48 | 抬升电机1.SLDPRT | 397.95K |
| 49 | 接触器.SLDPRT | 111.79K |
| 50 | 推力轴承（外144.6内110.8）.SLDPRT | 69.68K |
| 51 | 提手组件.SLDASM | 147.06K |
| 52 | 新轮侧外盖.SLDPRT | 230.36K |
| 53 | 板侧4.SLDPRT | 80.95K |
| 54 | 检测支架1.SLDPRT | 153.79K |
| 55 | 检测支架2.SLDPRT | 105.01K |
| 56 | 步进电机.SLDPRT | 189.74K |
| 57 | 步进电机组件.SLDASM | 97.69K |
| 58 | 步进电机键.SLDPRT | 89.05K |
| 59 | 步进驱动器.SLDPRT | 116.17K |
| 60 | 步进驱动板.SLDPRT | 112.78K |
| 61 | 沟球轴承61910外径72内50.SLDPRT | 1.14M |
| 62 | 源线压板.SLDPRT | 129.13K |
| 63 | 环氧绝缘板1.SLDPRT | 198.60K |
| 64 | 电器安装板.SLDPRT | 168.02K |
| 65 | 电器安装板2.SLDPRT | 75.25K |
| 66 | 电机安装板3.SLDPRT | 258.13K |
| 67 | 电机键.SLDPRT | 63.00K |
| 68 | 电池箱固定件1.SLDPRT | 148.92K |
| 69 | 电池箱底.SLDPRT | 303.01K |
| 70 | 电池箱盖.SLDPRT | 182.59K |
| 71 | 电池箱组件.SLDASM | 137.38K |
| 72 | 电源板.SLDPRT | 186.56K |
| 73 | 电箱固定板1.SLDPRT | 80.66K |
| 74 | 电路板安装板.SLDPRT | 284.84K |
| 75 | 电路板盖.SLDPRT | 135.96K |
| 76 | 码轮组件.SLDASM | 917.85K |
| 77 | 硅胶垫2.SLDPRT | 102.91K |
| 78 | 箱侧板1.SLDPRT | 97.26K |
| 79 | 箱侧板2.SLDPRT | 123.45K |
| 80 | 线卡.SLDPRT | 136.48K |
| 81 | 线圈.SLDPRT | 240.84K |
| 82 | 线圈安装支架.SLDPRT | 137.51K |
| 83 | 线圈安装支架键.SLDPRT | 69.33K |
| 84 | 线槽.SLDPRT | 82.15K |
| 85 | 编码器E6CP_AG5C.SLDPRT | 120.36K |
| 86 | 编码器主轮.SLDPRT | 249.43K |
| 87 | 编码轮.SLDPRT | 361.97K |
| 88 | 蓄电池.SLDPRT | 62.96K |
| 89 | 螺母.SLDPRT | 656.44K |
| 90 | 行星轮.SLDPRT | 209.33K |
| 91 | 行星轮总装.SLDASM | 373.91K |
| 92 | 行星轮装配.SLDASM | 182.49K |
| 93 | 行星轮轴.SLDPRT | 94.15K |
| 94 | 行星轮隔套.SLDPRT | 88.89K |
| 95 | 路板装配.SLDASM | 277.08K |
| 96 | 车弯侧板.SLDPRT | 113.23K |
| 97 | 车毂.sldasm | 196.17K |
| 98 | 车毂.SLDPRT | 210.96K |
| 99 | 车直侧板充电.SLDPRT | 194.05K |
| 100 | 车直侧板开关.SLDPRT | 194.67K |
| 101 | 车顶板右.SLDPRT | 108.27K |
| 102 | 车顶板左.SLDPRT | 126.14K |
| 103 | 转24V电源模块.SLDPRT | 112.75K |
| 104 | 转向齿轮组件.SLDASM | 826.61K |
| 105 | 转子.SLDPRT | 248.14K |
| 106 | 转子组件.SLDASM | 716.81K |
| 107 | 转子轴承隔套.SLDPRT | 68.08K |
| 108 | 轮主轴.SLDPRT | 162.52K |
| 109 | 轮侧盖隔套1.SLDPRT | 89.76K |
| 110 | 轮侧盖隔套2.SLDPRT | 100.41K |
| 111 | 轮侧装配.SLDASM | 409.60K |
| 112 | 轮支架.SLDPRT | 204.42K |
| 113 | 轮毂胶.SLDPRT | 132.97K |
| 114 | 轮转向装配.SLDASM | 2.11M |
| 115 | 轴1.SLDPRT | 110.55K |
| 116 | 轴1组件.SLDASM | 551.26K |
| 117 | 轴2组件.SLDASM | 541.19K |
| 118 | 轴2连体齿轮.SLDPRT | 187.51K |
| 119 | 轴3.SLDPRT | 113.04K |
| 120 | 轴3组件.SLDASM | 526.24K |
| 121 | 轴承.SLDPRT | 164.34K |
| 122 | 轴键.SLDPRT | 74.21K |
| 123 | 铜阳极.SLDPRT | 94.25K |
| 124 | 铝板上右.SLDPRT | 343.64K |
| 125 | 铝板下右.SLDPRT | 325.10K |
| 126 | 键.SLDPRT | 69.87K |
| 127 | 镜向N93铝板上右.SLDPRT | 263.65K |
| 128 | 镜向N93铝板下右.SLDPRT | 195.48K |
| 129 | 顶板1.SLDPRT | 104.62K |
| 130 | 顶板2.SLDPRT | 70.78K |
| 131 | 顶板3.SLDPRT | 112.14K |
| 132 | 驱动装配.SLDASM | 2.03M |
| 133 | 齿轮120齿.SLDPRT | 613.45K |
| 134 | 齿轮20齿通用.SLDPRT | 151.41K |
| 135 | 齿轮40齿通用.SLDPRT | 183.75K |
| 136 | 齿轮（20齿通用转向电机.SLDPRT | 195.68K |
此图纸下载需要45金币
立即下载
发布者
过了夏天就立秋
创作: 145060
粉丝: 396
加入时间：2022-04-21
模型信息
图纸ID：552193
图纸格式：sldprt,sldasm
文件大小：53.68M
所需金币：45
上传时间：2023-03-29 13:07:12
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
