桌上型三工位热熔机_SOLIDWORKS 2007_模型图纸下载

首页

图库

工程师

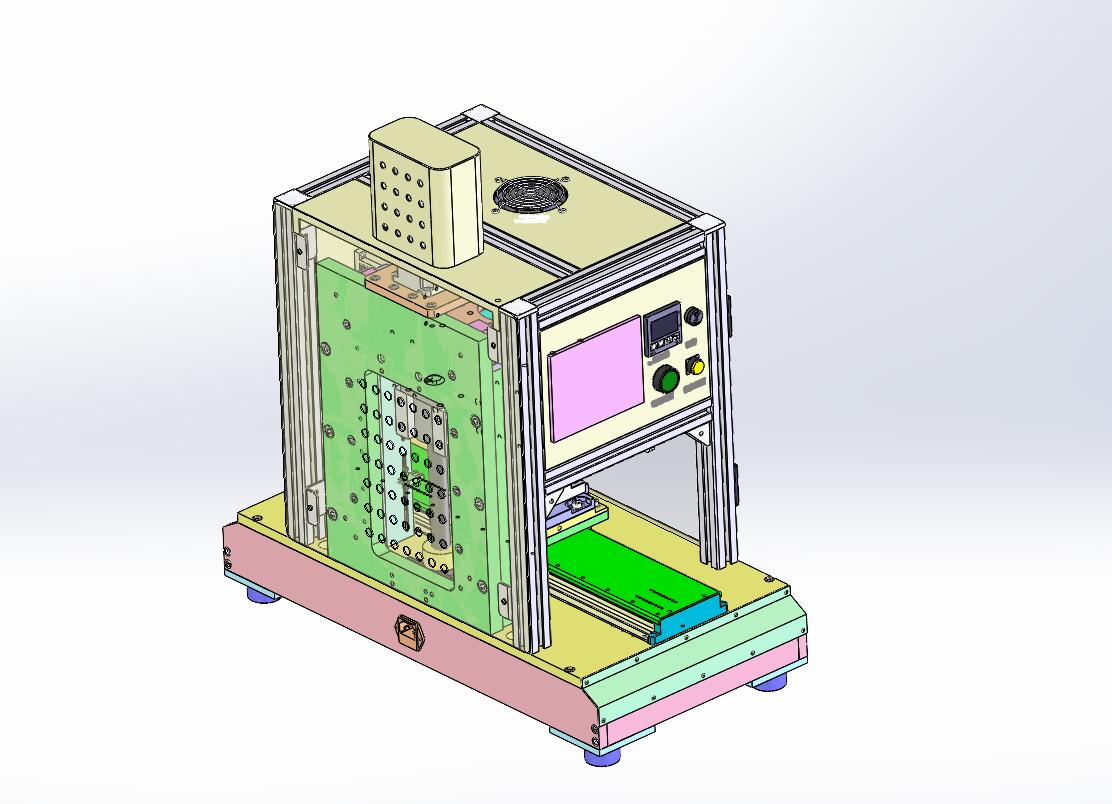

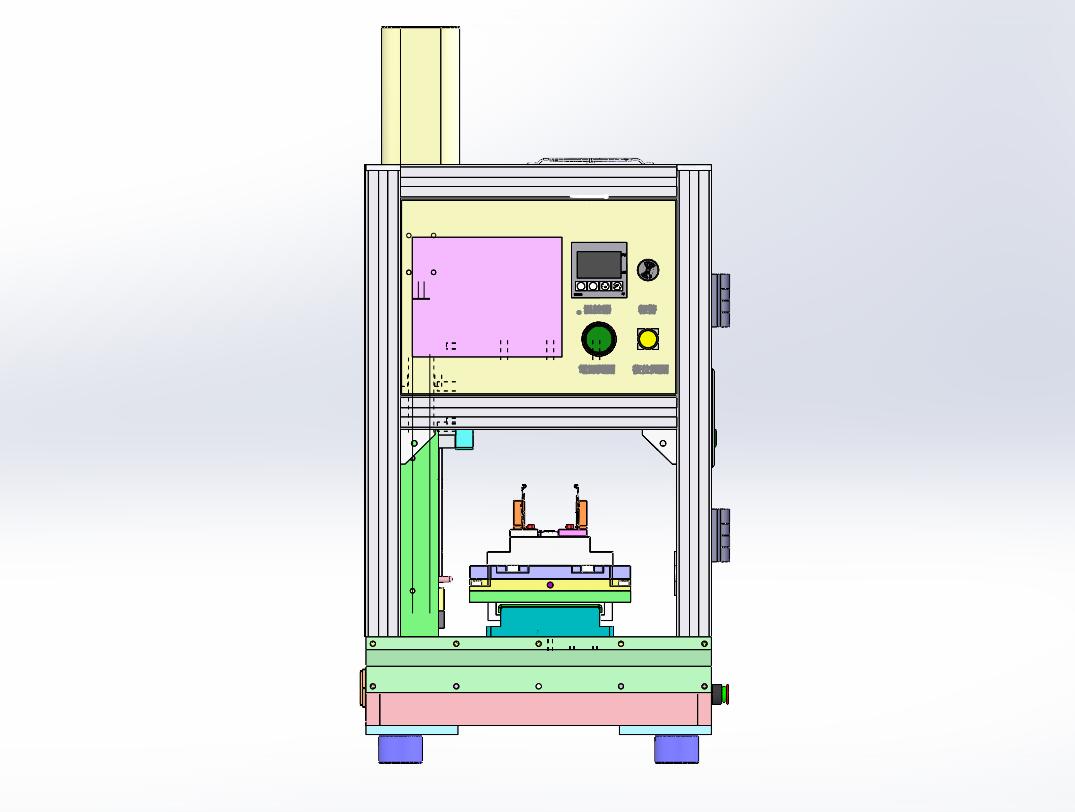

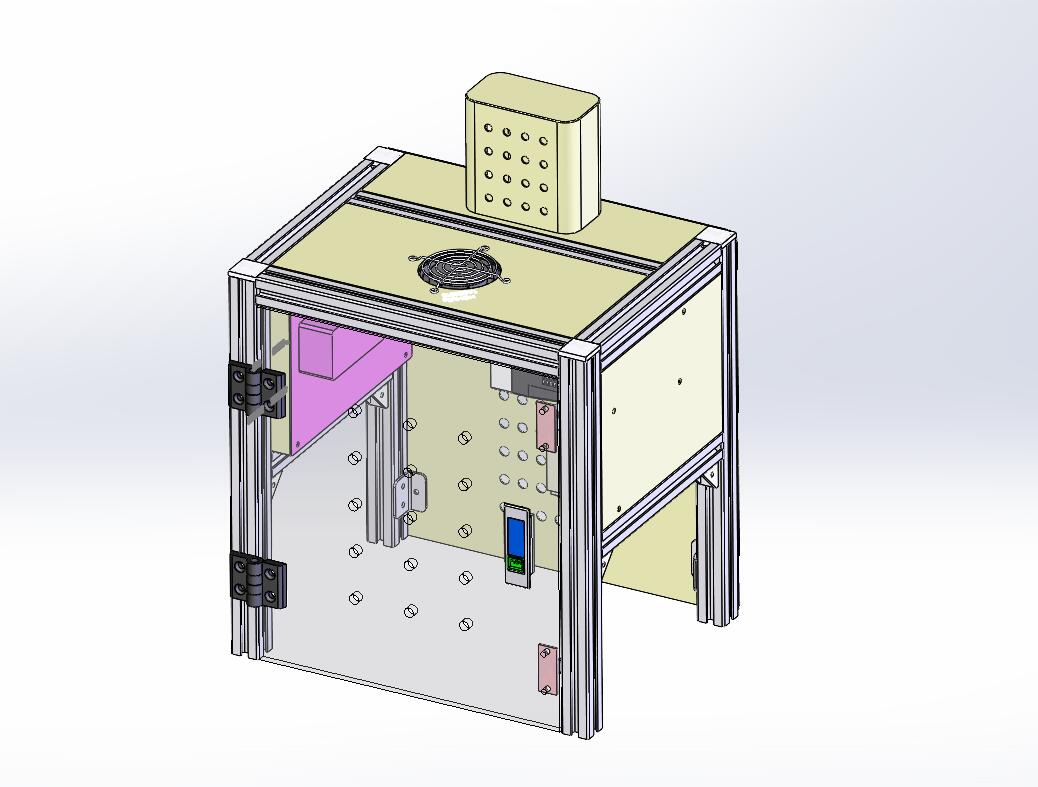

桌上型三工位热熔机（ID:581918）

机械设备 / 非标机械 / 桌上型三工位热熔机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16819074027935.zip	41.06M
2	A071-00-00_桌上小型三工位熱熔機.STEP	34.62M
3	A071-00-00_桌上小型三工位熱熔機.x_t	16.20M
4	QQ截图20230419201257.jpg	114.13K
5	QQ截图20230419201326.jpg	83.75K
6	QQ截图20230419201338.jpg	72.15K
7	QQ截图20230419201346.jpg	41.19K
8	QQ截图20230419201435.jpg	60.29K
9	QQ截图20230419201455.jpg	57.21K
10	QQ截图20230419201515.jpg	63.73K
11	0771109F01_CHASSIS_BAT_FREE_1.sldprt	443.50K
12	55X6X420_SPRING.sldprt	124.50K
13	55X6X420_SPRING_1.sldprt	125.00K
14	A071-00-00_桌上小型三工位熱熔機.SLDASM	6.17M
15	A071-10-00_下機架模組.SLDASM	1.49M
16	A071-10-01_下前板.SLDPRT	572.50K
17	A071-10-02_下側板.SLDPRT	248.50K
18	A071-10-03_下後板.SLDPRT	423.50K
19	A071-10-04_底板.SLDPRT	1.41M
20	A071-10-05_側蓋板.SLDPRT	143.50K
21	A071-10-06_底蓋板.SLDPRT	146.00K
22	A071-10-07_腳支板.SLDPRT	173.50K
23	A071-10-08_腳墊.SLDPRT	122.50K
24	A071-10-09_上護罩基座.SLDPRT	255.50K
25	A071-10-10_電機安裝塊.SLDPRT	174.50K
26	A071-10-11_帶輪拉緊支塊.SLDPRT	387.50K
27	A071-10-12_帶輪拉緊擋塊.SLDPRT	139.00K
28	A071-10-13_帶輪拉緊塊.SLDPRT	305.50K
29	A071-10-14_帶輪拉緊軸.SLDPRT	108.50K
30	A071-10-15_同步帶連接塊.SLDPRT	224.50K
31	A071-10-16_滑塊安裝板.SLDPRT	1.14M
32	A071-10-17_光電觸板.SLDPRT	175.00K
33	A071-10-18_側護罩.SLDPRT	178.50K
34	A071-10-19_滑台蓋板.SLDPRT	181.50K
35	A071-10-20_滑台連接板.SLDPRT	207.00K
36	A071-10-21_滑台下微調板.SLDPRT	366.50K
37	A071-10-22_底模安裝板.SLDPRT	694.00K
38	A071-10-23_開關安裝板.SLDPRT	108.00K
39	A071-10-24_防滑墊腳.SLDPRT	80.00K
40	A071-10-25_緩衝限位墊.SLDPRT	80.00K
41	A071-20-00_熱壓模組.SLDASM	999.00K
42	A071-21-00_熱壓支架模組.SLDASM	586.50K
43	A071-21-01_後支板.SLDPRT	711.50K
44	A071-21-02_側支板.SLDPRT	227.00K
45	A071-21-03_左滑軌支板.SLDPRT	220.50K
46	A071-21-04_右滑軌支板.SLDPRT	210.00K
47	A071-21-05_感應開關安裝板.SLDPRT	195.00K
48	A071-21-06_緩沖器安裝板.SLDPRT	149.00K
49	A071-22-00_絲桿模組.SLDASM	467.00K
50	A071-22-01_伺服電機安裝板.SLDPRT	202.50K
51	A071-22-02_限位圈.SLDPRT	85.00K
52	A071-23-00_熱壓滑台模組.SLDASM	726.50K
53	A071-23-01_加熱安裝塊.SLDPRT	530.00K
54	A071-23-02_鐵支柱.SLDPRT	115.50K
55	A071-23-03_隔熱環.SLDPRT	77.00K
56	A071-23-04_加熱連接板.SLDPRT	217.50K
57	A071-23-05_隔熱台柱.SLDPRT	102.00K
58	A071-23-06_隔熱支塊.SLDPRT	132.00K
59	A071-23-07_固定連接板.SLDPRT	276.00K
60	A071-23-08_滑塊連接板.SLDPRT	382.00K
61	A071-23-09_滑台側支板.SLDPRT	171.50K
62	A071-23-10_伺服感應片.SLDPRT	166.00K
63	A071-23-11_前後雲母片.SLDPRT	127.50K
64	A071-23-12_左右雲母片.SLDPRT	143.50K
65	A071-23-13_上雲母片.SLDPRT	291.00K
66	A071-30-00_上機架組件.SLDASM	1.25M
67	A071-31-00_上機架框架.SLDASM	1.13M
68	A071-31-01_鋁型材3030-405.SLDPRT	206.50K
69	A071-31-02_鋁型材3030-240.SLDPRT	182.50K
70	A071-31-03_鋁型材3030-330.SLDPRT	159.50K
71	A071-31-04_上機架右側蓋.SLDPRT	154.00K
72	A071-31-05_上機架上蓋.SLDPRT	139.00K
73	A071-31-06_伺服電機上蓋.SLDPRT	339.50K
74	A071-31-07_機架後蓋.SLDPRT	184.00K
75	A071-31-08_後蓋板支架.SLDPRT	161.00K
76	A071-32-00_前門組件.SLDASM	145.50K
77	A071-32-01_前門板.SLDPRT	181.00K
78	A071-32-02_門磁鐵吸板.SLDPRT	90.00K
79	A071-33-00_電控控制箱.SLDASM	694.00K
80	A071-33-01_面板安裝箱.SLDPRT	599.00K
81	A071-33-02_電控箱蓋板.SLDPRT	180.50K
82	A5X18_定位銷.SLDPRT	64.50K
83	A5X35_限位銷.SLDPRT	80.00K
84	A8X25_定位銷.SLDPRT	62.50K
85	AD17-16FMLDC24V_蜂鳴器.SLDPRT	855.00K
86	AH164-TLG11E3_啟動按鈕.SLDPRT	207.00K
87	AH164-TLY22E3_復位開關.SLDPRT	630.00K
88	AH165-VR01_急停按鈕.SLDPRT	130.50K
89	AR22F5L-E4_電源開關.SLDPRT	1.03M
90	ASM0001.sldasm	37.50K
91	BGHKB6002ZZ-30_T型帶座軸承.SLDPRT	159.00K
92	BNFB596-30_絲杠螺母安裝塊.SLDPRT	244.00K
93	BS57HB76-03_步進馬達.SLDPRT	871.50K
94	BSSE2010-320_精密滾珠絲杠.SLDPRT	147.00K
95	BSSE2010_絲杠螺母.SLDPRT	136.50K
96	BSW15_絲桿支座組件.SLDPRT	169.00K
97	CPDW32-12-14_聯軸器.SLDPRT	326.50K
98	E52-CA1DM62M_热电偶OMRON.SLDPRT	143.00K
99	E5CZ-Q2_溫控器OMRON1.SLDPRT	519.00K
100	EE-SX671_光電素質.SLDPRT	125.00K
101	EE-SX672_伺服感應器.SLDPRT	376.50K
102	FX1N-40MT_三菱PLC.SLDPRT	1.88M
103	HBLFSNK6_鋁合金型材用支架.SLDPRT	147.00K
104	HSG_BATT_RETENT.sldprt	413.00K
105	HTBN918S3M_100_同步帶.SLDPRT	88.00K
106	HTPA16S3M100-K-P6.35_高扭矩同步帶輪.SLDPRT	94.50K
107	LWESC20C2R340HS2_滑軌IKO.SLDPRT	131.00K
108	LWESC20_滑塊IKO.SLDPRT	202.00K
109	m10x40_gb70內六角螺釘.SLDPRT	77.00K
110	M3X10_內六角螺釘.SLDPRT	107.50K
111	M4X15_SHCS.sldprt	44.00K
112	M4X15_SHCS_1.sldprt	44.00K
113	M4X15_SHCS_2.sldprt	43.50K
114	M4X15_SHCS_3.sldprt	43.50K
115	M4X15_SHCS_4.sldprt	43.50K
116	M4X15_SHCS_5.sldprt	43.50K
117	M4X15_SHCS_6.sldprt	43.50K
118	M4X15_SHCS_7.sldprt	43.50K
119	M5X12_內六角螺釘.SLDPRT	115.50K
120	M5X16_內六角螺釘.SLDPRT	107.00K
121	M5X30_內六角螺釘.SLDPRT	77.00K
122	M5_六角螺母.SLDPRT	78.00K
123	M6304-01-01_NEST.sldprt	248.00K
124	M6304-01-02_UP_BLOCK.sldprt	89.00K
125	M6304-01-03_MELT_BLOCK.sldprt	70.00K
126	M6304-01-04_LOCATING_BLOCK1.sldprt	51.00K
127	M6304-01-05_LOCATING_BLOCK2.sldprt	49.00K
128	M6304-01-06_LOCATING_BLOCK3.sldprt	63.00K
129	M6304-01-07_PRESS_HEAD.sldprt	38.00K
130	M6304-01-07_PRESS_HEAD_1.sldprt	38.00K
131	m6304-01_asmDOWNMOLD.SLDASM	1023.00K
132	m6304-01_asmUPMOLD.SLDASM	1.12M
133	m6x16_gb70.內六角螺釘SLDPRT.SLDPRT	72.50K
134	m6x20_gb70內六角螺釘.SLDPRT	79.00K
135	m6x25_gb70內六角螺釘.SLDPRT	63.50K
136	m6x30_gb70.SLDPRT	70.50K
137	m6x30_gb70內六角螺釘.SLDPRT	67.50K
138	m6x40_gb70內六角螺釘.SLDPRT	74.50K
139	m6x45_gb70內六角螺釘.SLDPRT	60.50K
140	m6x60_gb70內六角螺釘.SLDPRT	72.50K
141	m6_gb6170l六角螺母.SLDPRT	72.50K
142	m8x16_gb70內六角螺釘.SLDPRT	76.00K
143	m8x20_gb70內六角螺釘.SLDPRT	79.00K
144	m8x25_gb70內六角螺釘.SLDPRT	64.00K
145	m8x45_gb70內六角螺釘.SLDPRT	60.50K
146	m8x50_gb70內六角螺釘.SLDPRT	73.50K
147	m8_gb6170六角螺母.SLDPRT	80.50K
148	MBDDT2210003_松下伺服驅動器.SLDPRT	1.32M
149	MHMD042P1V_伺服電機.SLDPRT	274.50K
150	MR12WNN_滑塊.SLDPRT	246.00K
151	MR12WN_滑軌.SLDPRT	210.50K
152	Q2HB44MA_步進馬達驅動器.SLDPRT	295.50K
153	SF8025ATAC220SON0N_散熱風扇.SLDASM	473.00K
154	SF8025ATAC220SUNON_散熱風扇.SLDPRT	581.00K
155	SFPA-060-1B_直流電源.SLDPRT	307.00K
156	SSR-25DA_固態繼電器FOTEK.SLDPRT	430.00K
157	ST400-AG41-24V_人機界面ProFace.SLDPRT	88.50K
158	STWN15_C型扣環.SLDPRT	95.50K
159	TBCRS3M100_同步帶壓塊.SLDPRT	129.00K
160	_BLACK_HOLE_2.sldprt	416.50K
161	Φ9.9XL130220V400W_加热棒.SLDPRT	80.50K
162	三扁插座.SLDPRT	132.50K
163	鉸鏈.SLDPRT	252.50K
164	鋁合金型材用支架.SLDPRT	132.00K
165	鋁型材端蓋.SLDPRT	249.00K
166	門扣.SLDASM	102.00K
167	門扣.SLDPRT	169.50K
168	門窗磁鐵安裝塊.SLDPRT	126.00K
169	零件2.SLDPRT	62.00K
170	零件4.SLDPRT	168.00K
171	風扇護罩.SLDPRT	489.50K

此图纸下载需要50金币

立即下载

发布者

机械师

创作: 1293

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,x_t,sldprt,sldasm

文件大小：42.04M

所需金币：50

上传时间：2023-04-19 20:30:14

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2007

标签

热熔机

桌上型

图纸简介

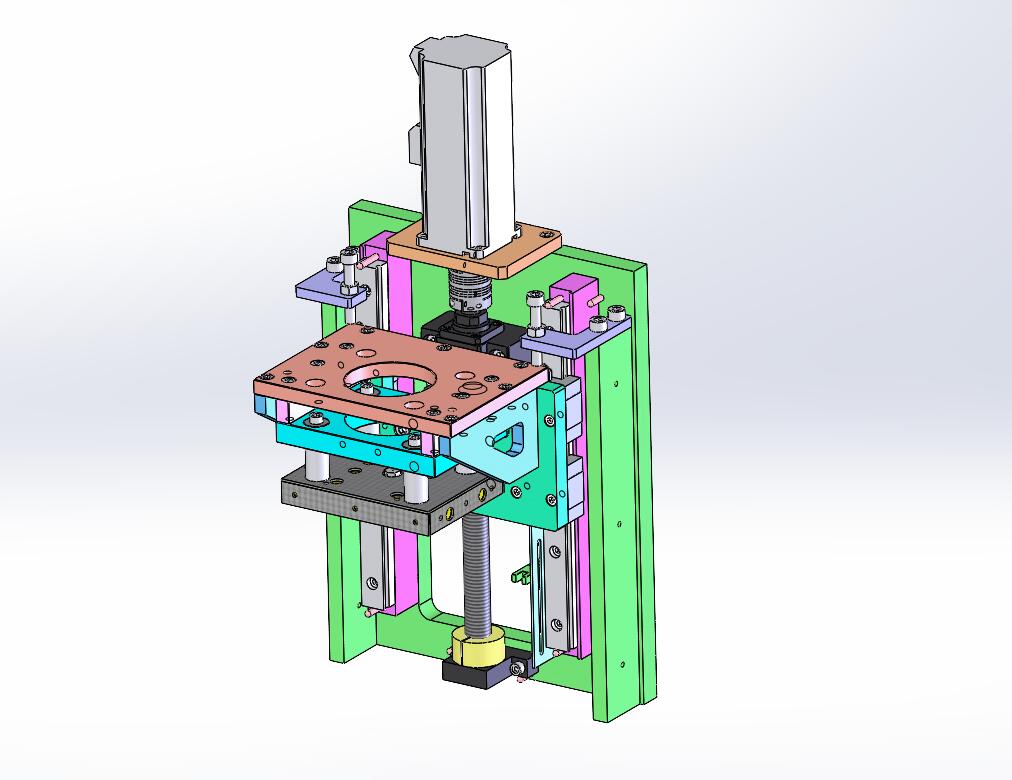

本機器的工作原理為﹕由一套伺服系統來控制熱熔上模的熱熔動作﹐步進馬達控制下模的送料﹐轉運料動作。兩部分的動作相關聯且又獨立控制。首先在機台的復位狀態放上物料﹐滑台將物料送至熱熔位﹐然后熱熔上模快速移至預熱位置﹐再慢速下壓至熱熔位﹐再慢速上移至預熱位﹐再快速上移至上模初始位﹐滑台將熔好的物料移至第三工位﹐最后返回第一工位。

版权说明

用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。

作者其它图纸查看更多
