支承板复合模设计（CAD+UG三维）（ID:588629）

设备部件 / 模具类 / 支承板复合模设计（CAD+UG三维）

©原创

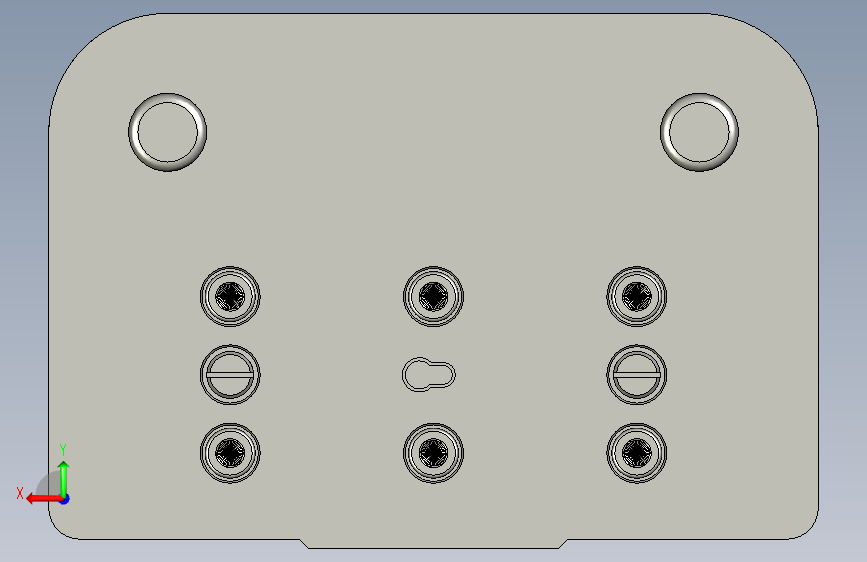

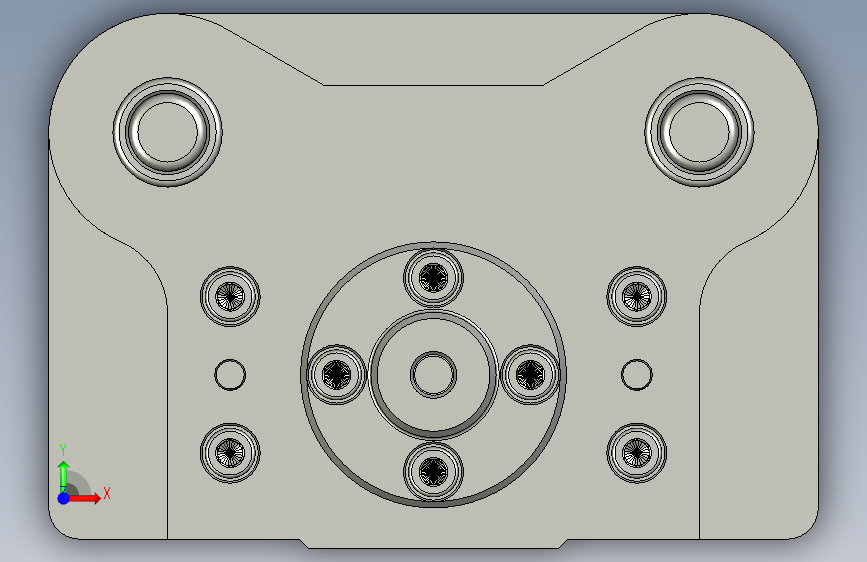

平面图

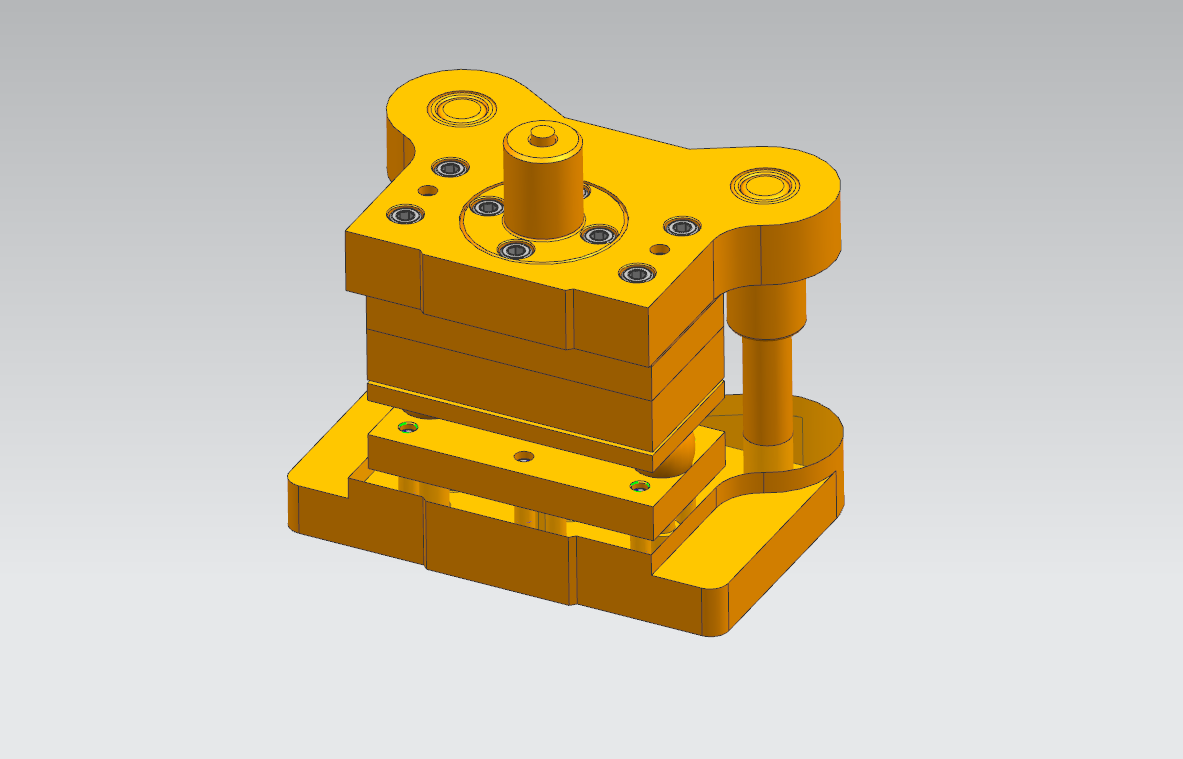

3D视图

文件列表

#	文件名称	文件大小
1	16821719183686.rar	1.97M
2	ghj128--图纸汇总UG.dwg	279.32K
3	GHJ128.stp	680.81K
4	10_tumo_GDB.prt	182.00K
5	11_dianban.prt	146.50K
6	12_S_mozuo.prt	315.50K
7	15_tumo.prt	150.00K
8	17_dagan.prt	133.50K
9	18_mobin.prt	230.50K
10	19_dinggan.prt	139.50K
11	1_X_mozuo.prt	473.00K
12	21_daotao.prt	182.00K
13	22_tuijianqi.prt	172.00K
14	23_daozu.prt	142.50K
15	2_xieliao_LD.prt	184.50K
16	3_tuaomo_GDB.prt	209.50K
17	4_tuaomo.prt	185.00K
18	5_xiangjiao.prt	134.00K
19	6_xieliaoban.prt	185.50K
20	7_dangliaoxiao.prt	149.00K
21	8_aomo.prt	289.00K
22	GB-T119.1-200010x45.prt	211.00K
23	GB-T119.1-200010x65.prt	211.00K
24	GB-T70.1-2000M10x20.prt	296.50K
25	GB-T70.1-2000M10x45.prt	305.00K
26	GB-T70.1-2000M10x65.prt	296.50K
27	GHJ128.prt	357.00K
28	gongjian.prt	141.00K

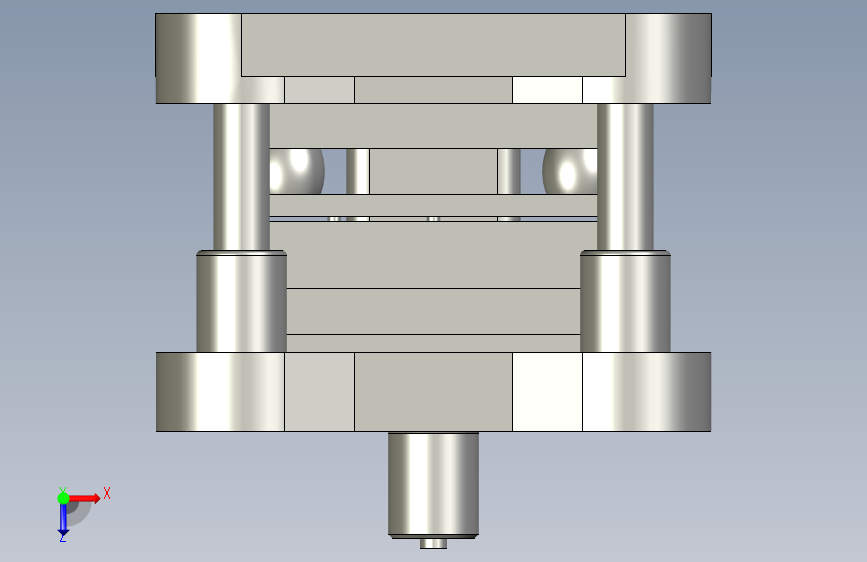

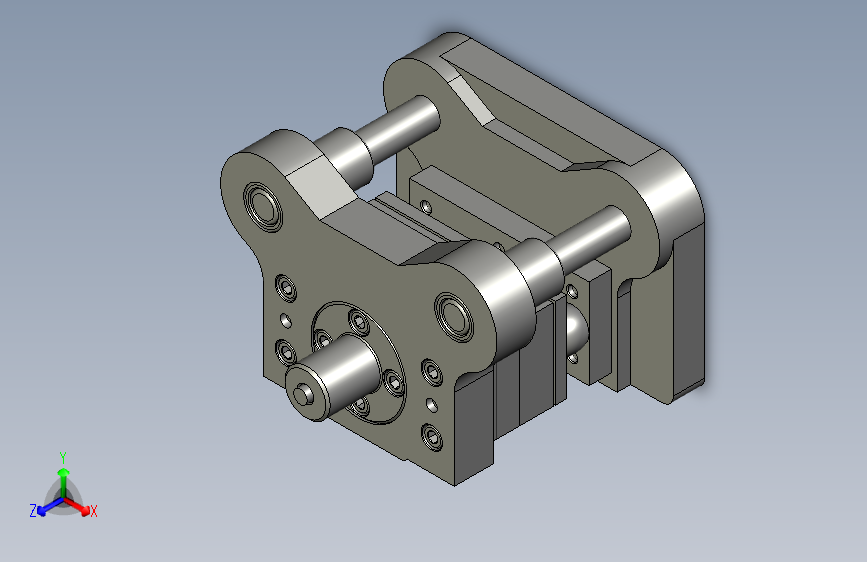

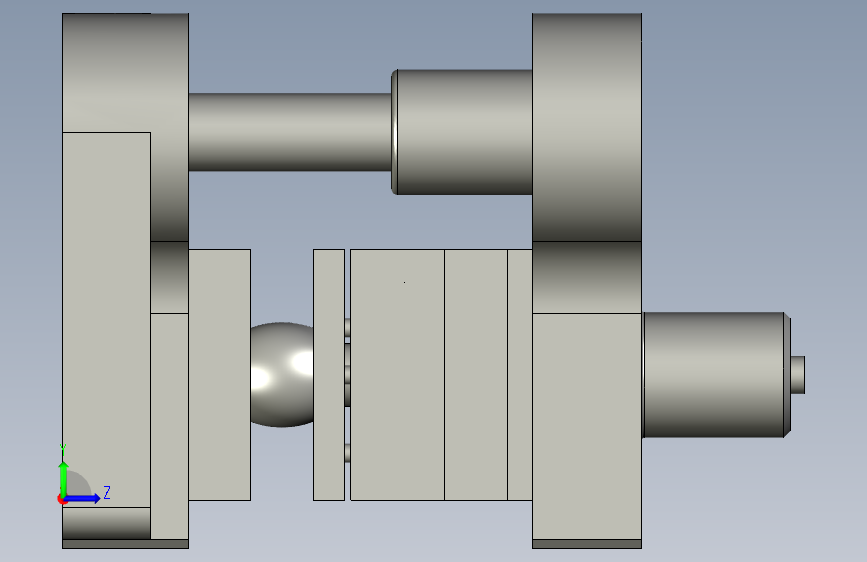

29	三维图.png	69.53K

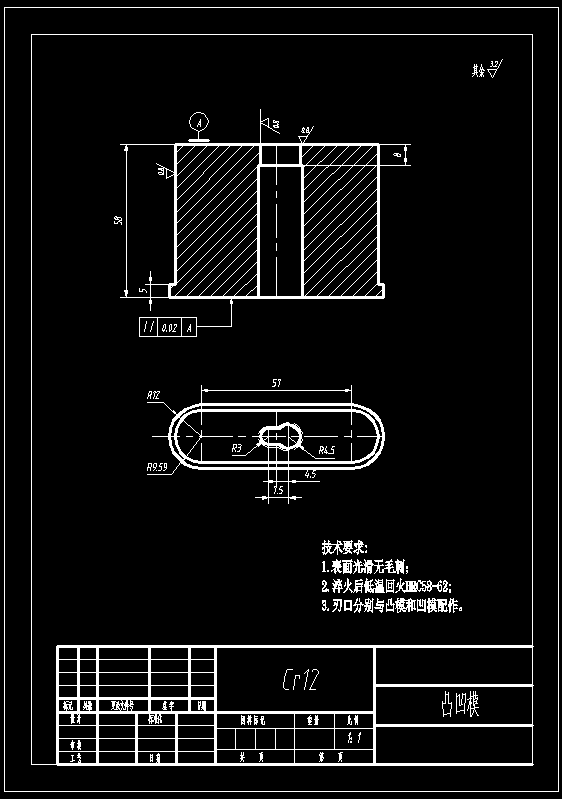

30	凸凹模.png	12.29K
31	凸凹模固定板.png	13.24K

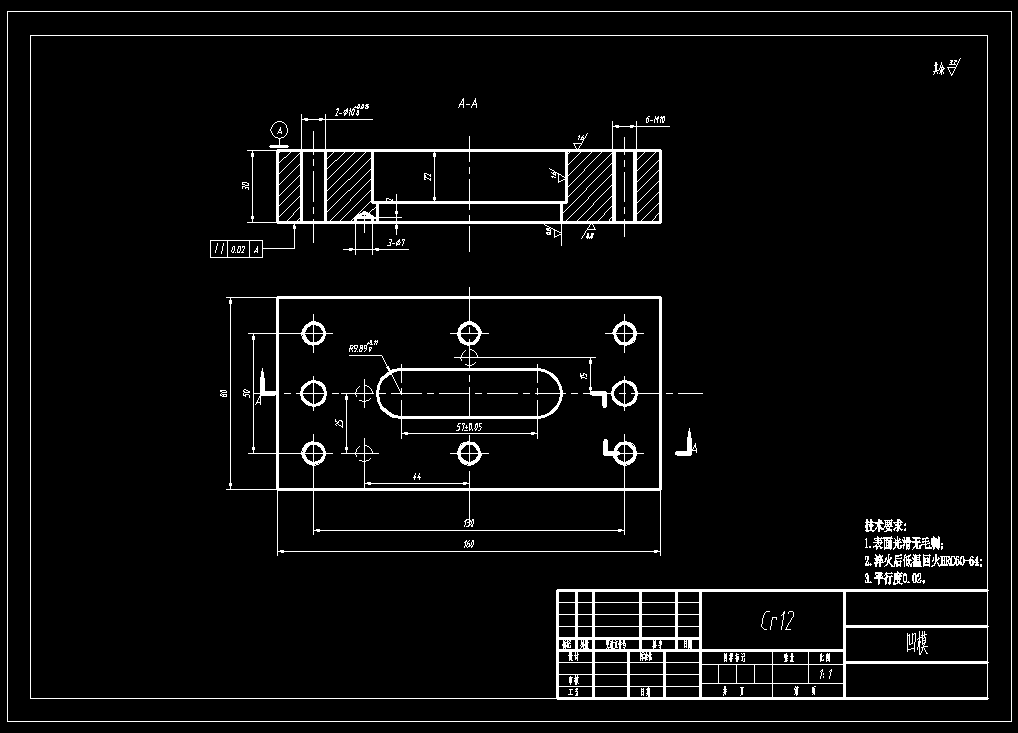

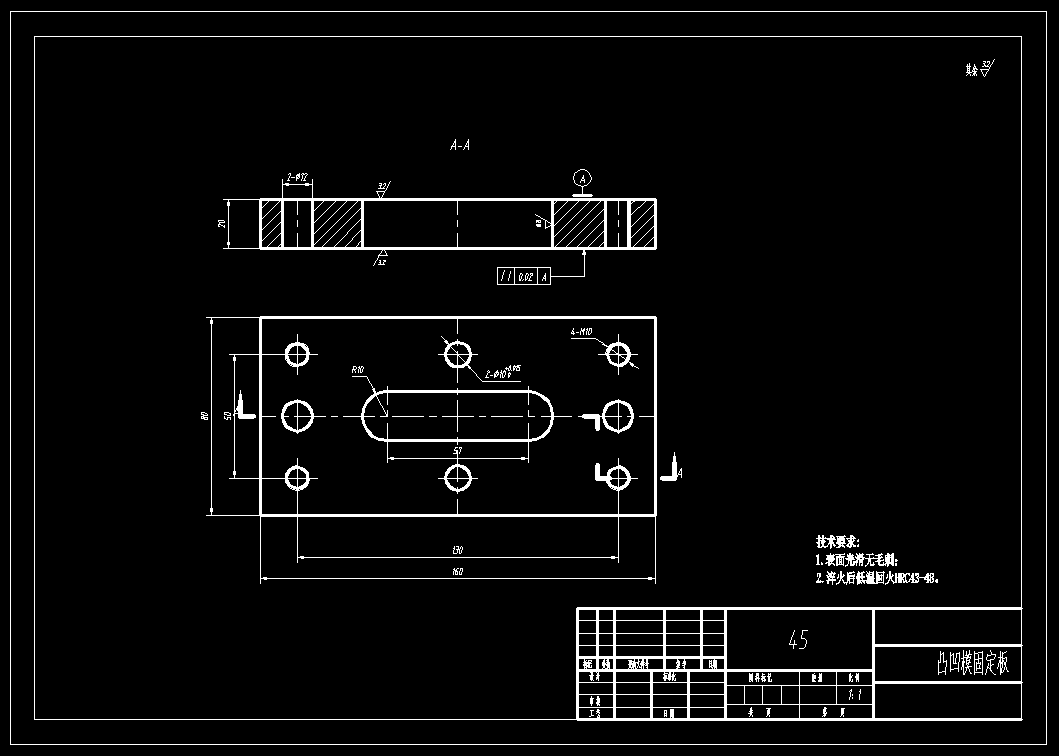

32	凹模.png	13.60K

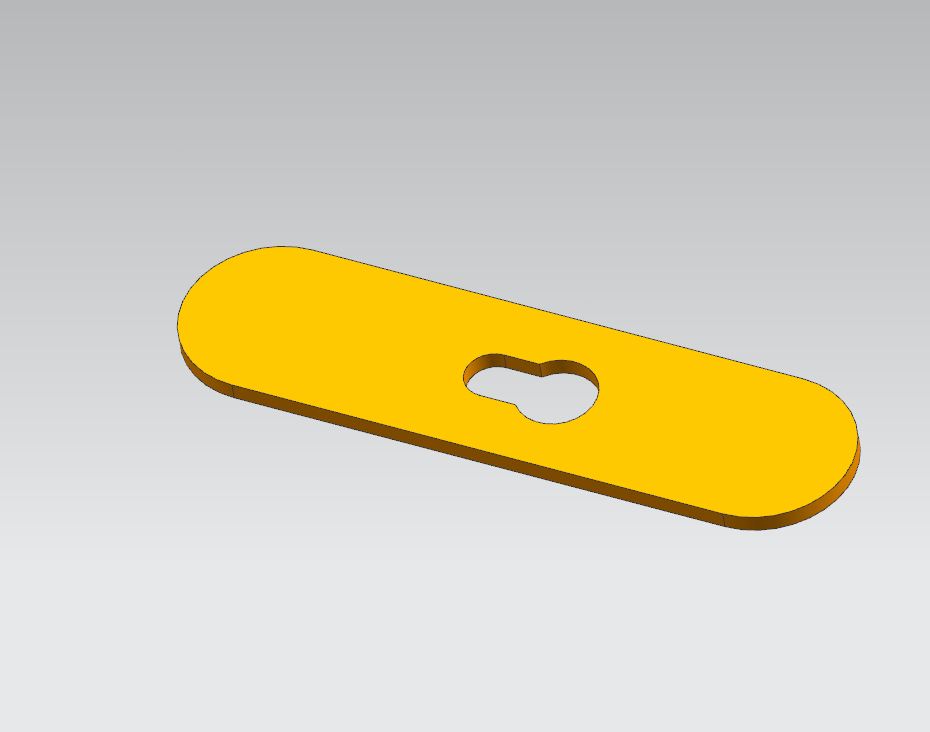

33	工件三维图.png	16.32K
34	工件图.png	8.51K

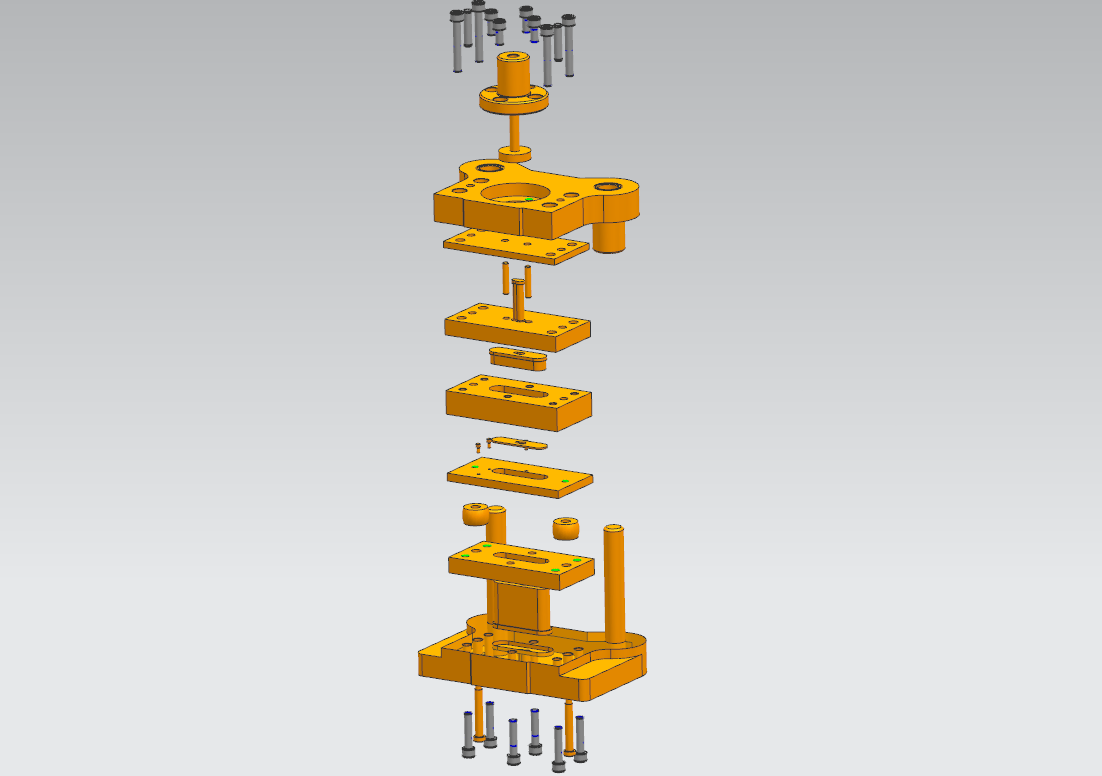

35	爆炸图.png	56.48K

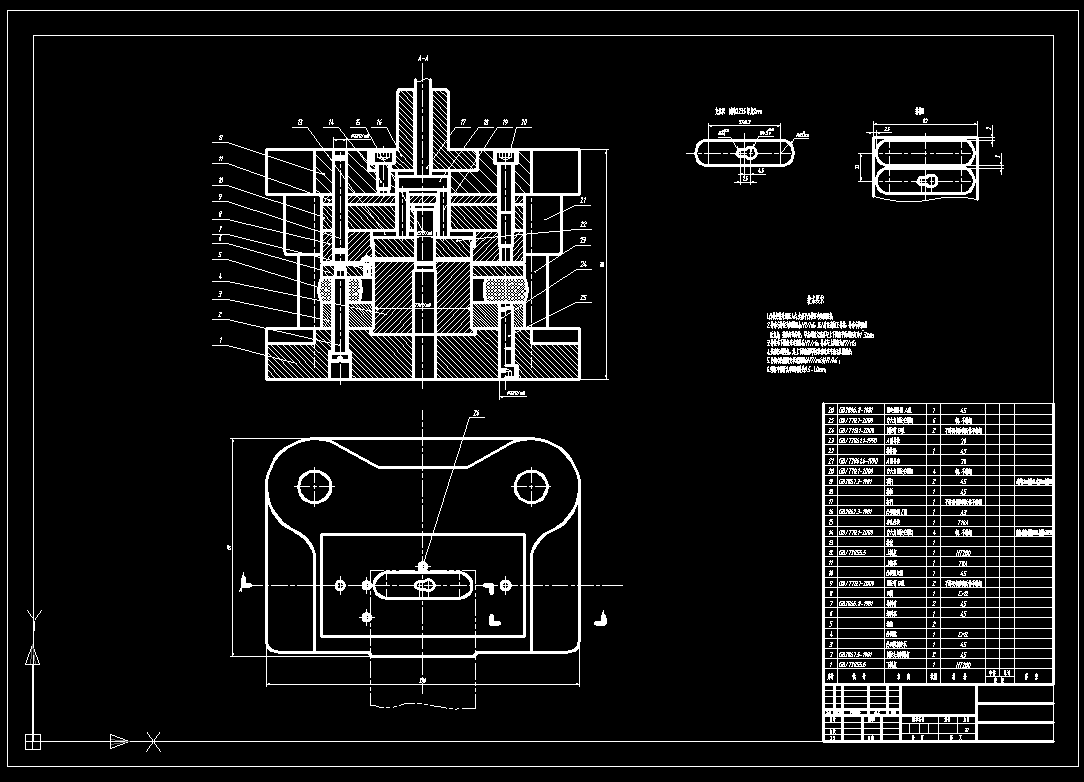

36	装配图.png	29.96K

此图纸下载需要90金币

立即下载

发布者

机械师

创作: 1235

粉丝: 48

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：2.02M

所需金币：90

上传时间：2023-04-22 21:58:40

是否可编辑：可修改，包括参数

版本：STEP

标签

支承板

复合模

冲压

模具

图纸简介

支承板复合模设计（CAD+UG三维）支承板材料Q235 厚度2mm 图纸包含CAD装配图，零件图，UG三维图及STP通用格式。 1.凸模安装采用压入式,先磨平凸模再与垫板相接； 2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6； 4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
