川浮防爆电磁阀箱（ID:629410）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16843299141694.zip | 4.42M |
| 2 | CL10-02.SLDPRT | 109.99K |
| 3 | M4螺母.SLDPRT | 108.73K |
| 4 | QFLJA系列空气过滤减压阀[QFLJA-L10].sldprt | 2.04M |
| 5 | 川浮电磁阀部装.SLDASM | 145.77K |
| 6 | 气阀箱.SLDASM | 1.33M |
| 7 | 气阀箱底板.SLDPRT | 246.93K |
| 8 | 气阀箱顶板.SLDPRT | 90.19K |
| 9 | 电磁阀-川浮.SLDPRT | 107.66K |
| 10 | 盲板-川浮.SLDPRT | 72.51K |
| 11 | 阀岛-川浮.SLDPRT | 84.13K |
| 12 | 阀岛支架.SLDPRT | 80.81K |
| 13 | 隔板直通CM08-08.SLDPRT | 103.58K |
此图纸下载需要5金币
立即下载
发布者
多情的汽车
创作: 15
粉丝: 0
加入时间：2023-05-12
模型信息
图纸格式：sldprt,sldasm
文件大小：4.52M
所需金币：5
上传时间：2023-05-17 21:25:15
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2016
标签
川浮
防爆电磁阀
两位三通
一进多出
阀箱
图纸简介

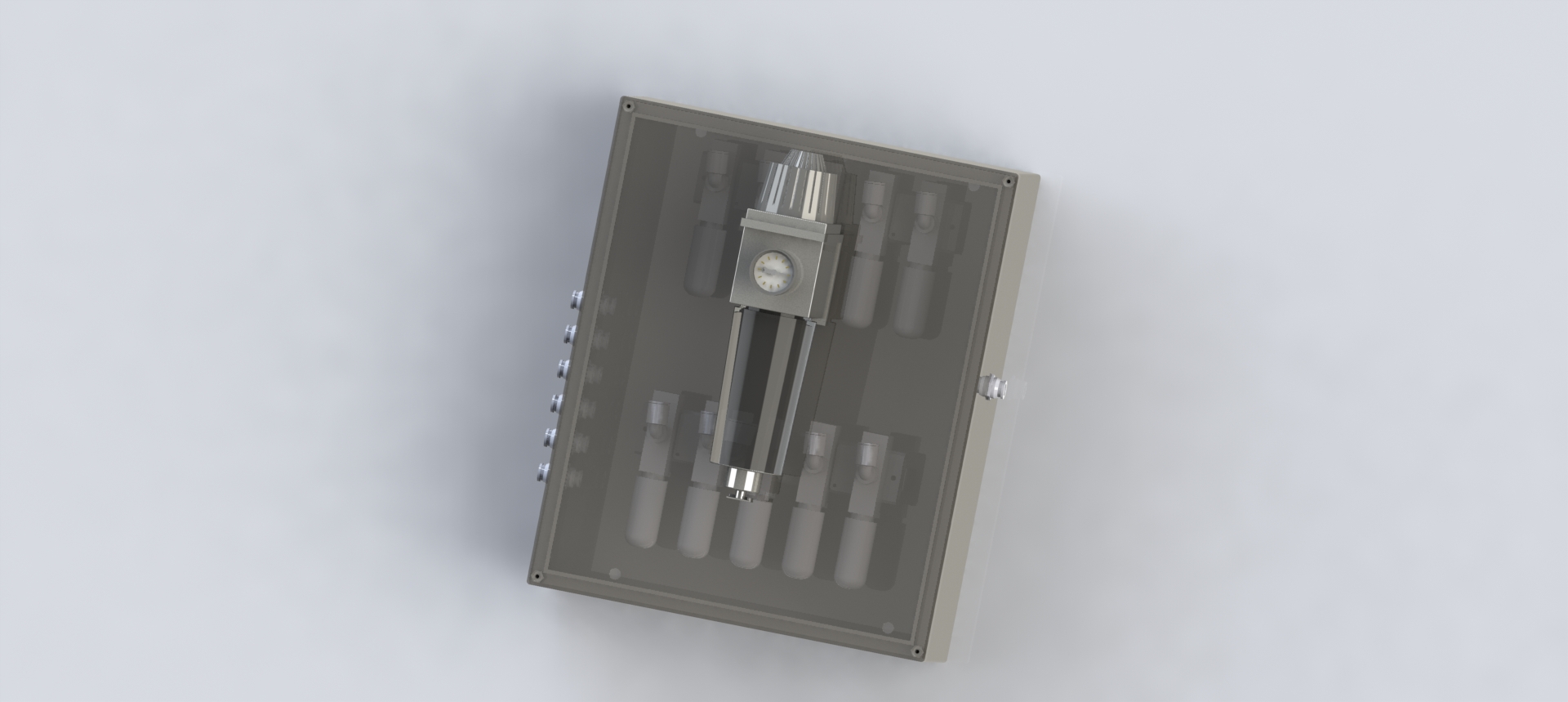

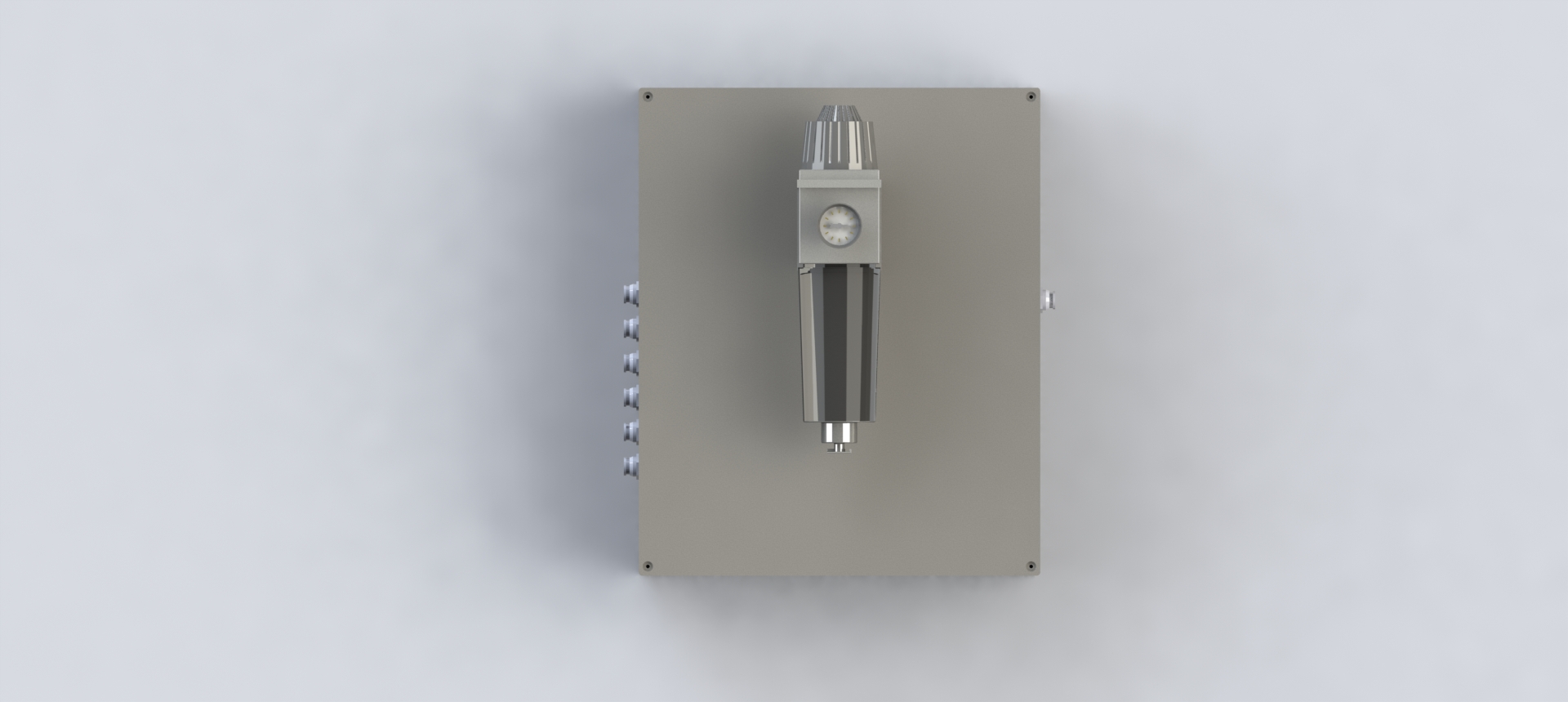

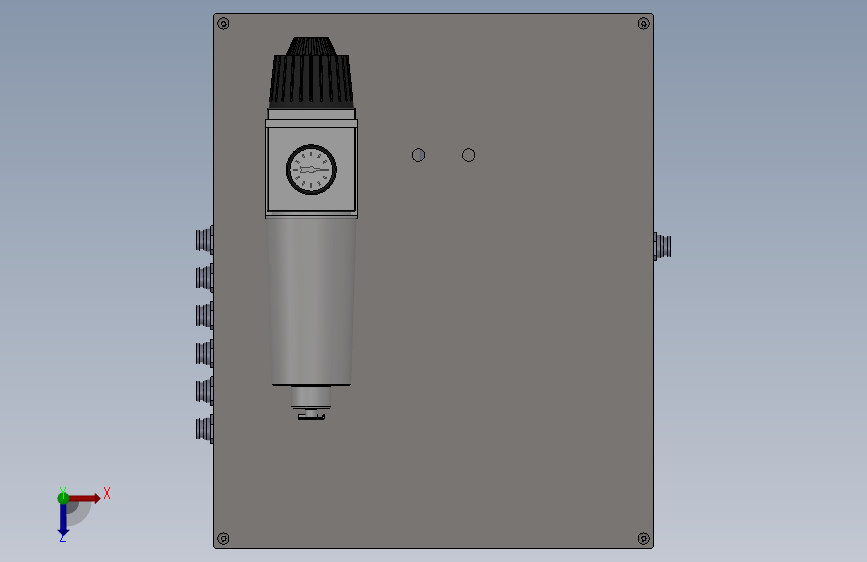

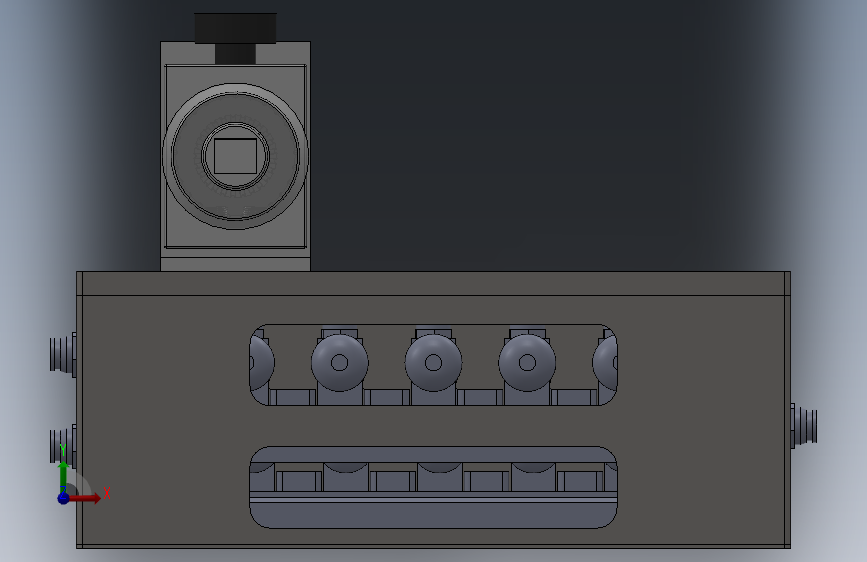

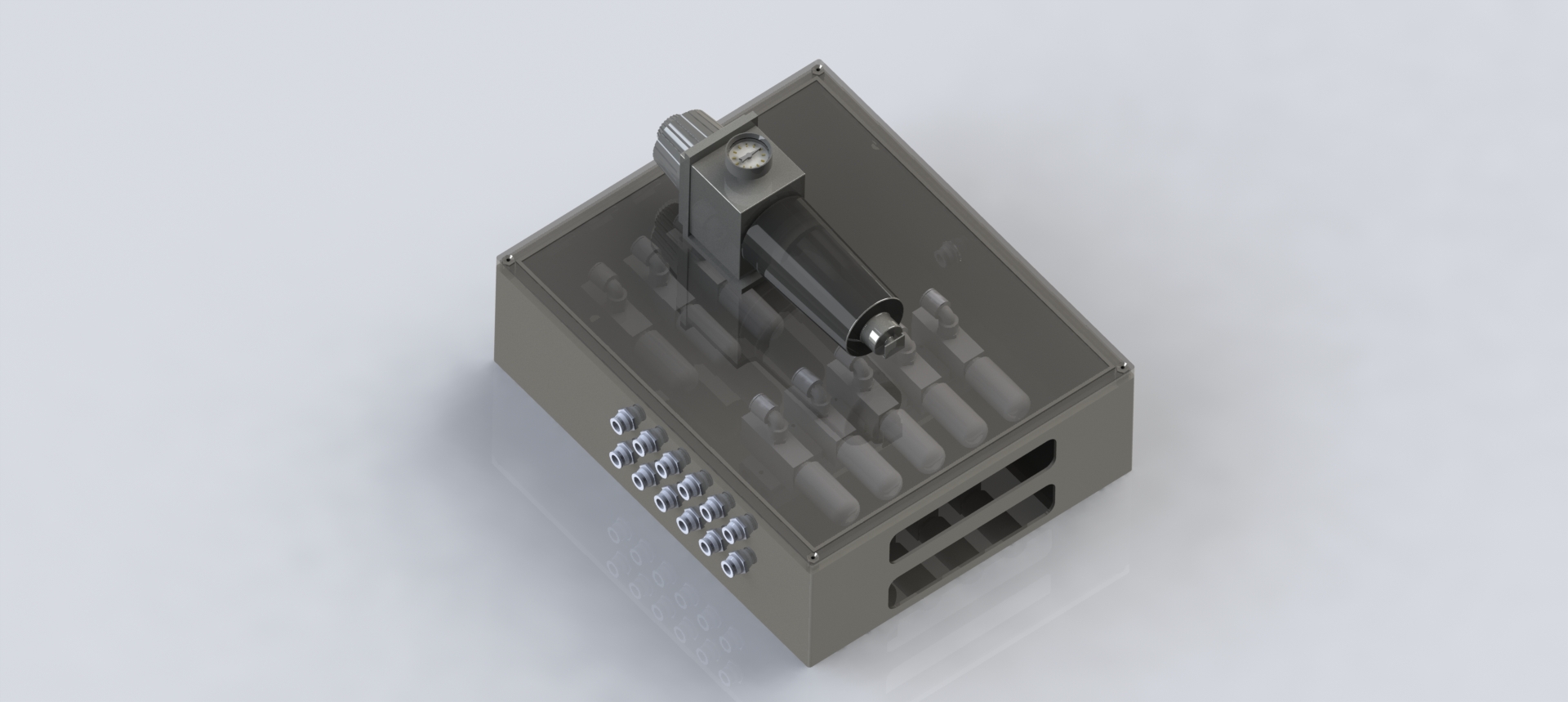

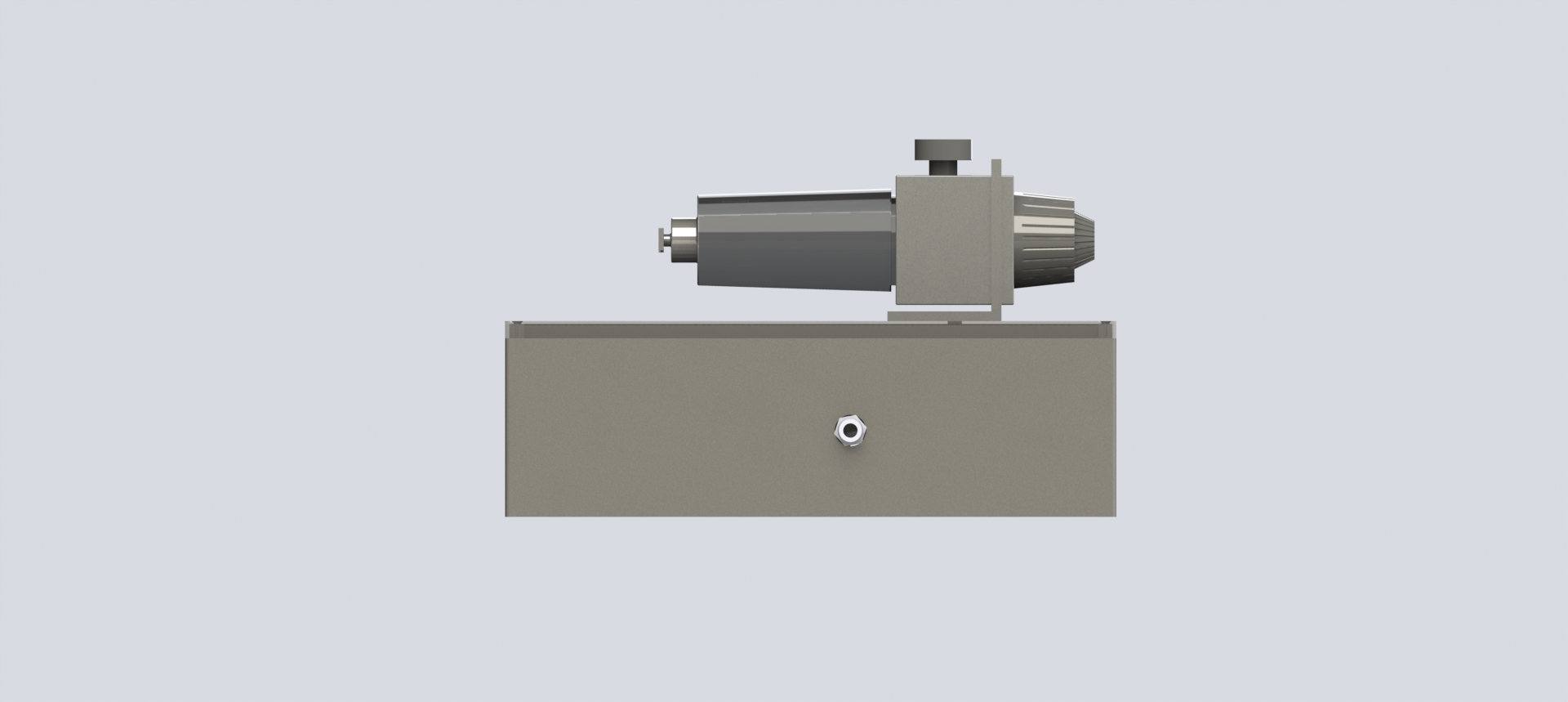

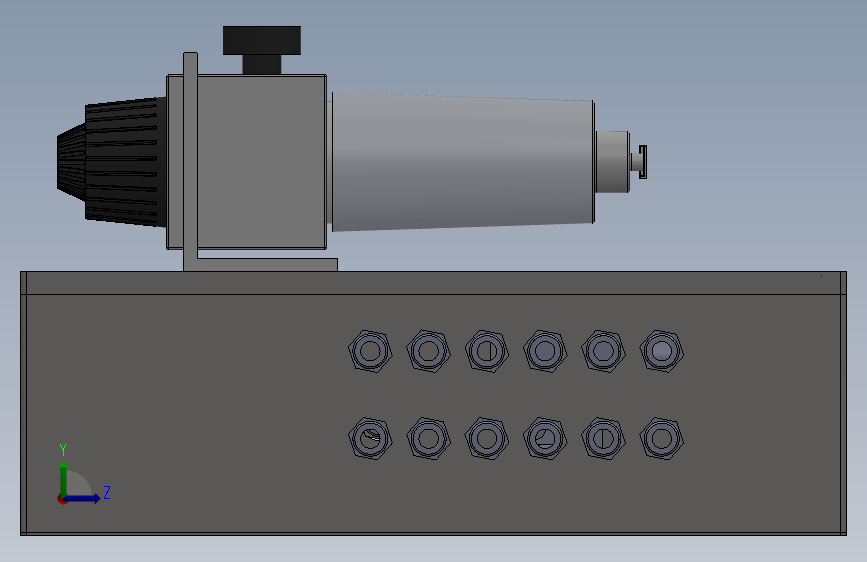

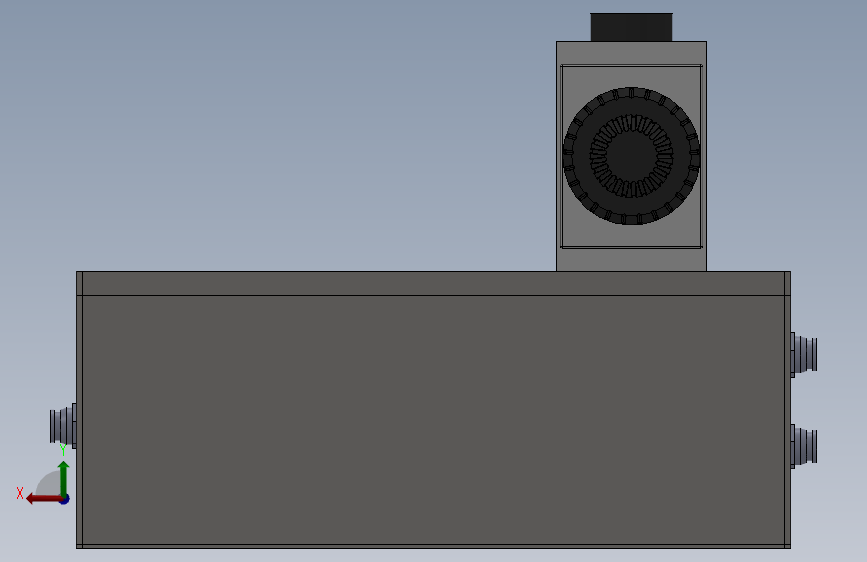

川浮品牌防爆电磁阀箱，一个阀箱内共有10个两位三通防爆电磁阀，分为两组，上下前后方向错开布置，便于穿防爆软管。每组5个电磁阀，集成在一个回流板上，回流板共有9个阀位，1、3、5、7、9安装电磁阀，2、4、6、8堵死，以便相邻的电磁阀能够连接防爆软管而不会相互干涉。
