绕线机精密排线机构(ID:641448)
# | 文件名称 | 文件大小 |
---|---|---|
1 | .X向机构.SLDASM | 888.76K |
2 | .Y向反装机构.SLDASM | 1.01M |
3 | .Z向机构.sldasm | 528.18K |
4 | .排线板装配.SLDASM | 371.20K |
5 | .绕线机精密排线机构.SLDASM | 1.98M |
6 | 01-02-02BRH20BL导轨.sldprt | 104.97K |
7 | 01-02-02Y向导轨BRH20BL.SLDASM | 86.96K |
8 | 06-03-04AX向零位片改.sldprt | 130.28K |
9 | 07-01-02尾顶丝杆带轮.sldprt | 146.83K |
10 | 07-06-15尾顶750W电机带轮.sldprt | 179.60K |
11 | 16849007908399.zip | 14.98M |
12 | 20丝杆螺母固定座.sldprt | 126.33K |
13 | ACQ40x10SCMSG020-2.SLDPRT | 966.55K |
14 | BRH20BL滑块.sldprt | 145.01K |
15 | EE_SX672A.SLDPRT | 107.70K |
16 | FK15.SLDPRT | 190.72K |
17 | HIWIN轧制库存20-5T4.SLDPRT | 86.26K |
18 | MT-Y00Y向传感器组件.SLDASM | 68.90K |
19 | MT-Y03X向光电开关安装槽.sldprt | 70.28K |
20 | MT-Z01底板.sldprt | 81.23K |
21 | MT-Z02墙板.sldprt | 52.82K |
22 | MT-Z03滑块.sldprt | 69.39K |
23 | MT-Z04侧板.sldprt | 72.83K |
24 | MT-Z05电机座.sldprt | 72.38K |
25 | MT-Z06上下丝杆.sldprt | 163.35K |
26 | MT-Z07丝杆FK座.sldprt | 149.34K |
27 | MT-Z08Z向零位片座iap-6-2020.sldprt | 139.13K |
28 | SGMMS-04ADC6S.SLDPRT | 849.41K |
29 | X向底板组件.SLDPRT | 1.42M |
30 | X向滑板机构.SLDPRT | 171.86K |
31 | Y向反装底板组件.SLDPRT | 1.36M |
32 | Y向反装滑板机构.SLDASM | 411.25K |
33 | 丝杆行程挡圈.sldprt | 89.10K |
34 | 丝杆限位圈.sldprt | 84.02K |
35 | 内六角螺钉M8XN.SLDPRT | 1.15M |
36 | 同步带HTD-310-5M-15.sldprt | 64.14K |
37 | 座.SLDPRT | 75.45K |
38 | 弹垫8.SLDPRT | 66.54K |
39 | 排线板装配-压头.sldprt | 75.49K |
40 | 排线板装配-气缸座.sldprt | 69.97K |
41 | 排线板装配-气缸座组件.SLDASM | 177.53K |
42 | 排线板装配-过线轮板2.sldprt | 200.90K |
43 | 排线板装配-过线轮部件装配.SLDASM | 221.04K |
44 | 毛毡.SLDPRT | 64.38K |
45 | 毛毡上垫块.SLDPRT | 89.83K |
46 | 毛毡下垫块.SLDPRT | 68.14K |
47 | 瓷眼板.SLDPRT | 85.62K |
48 | 螺杆.SLDPRT | 72.78K |
49 | 调节毛毡组件.SLDASM | 103.76K |
50 | 调节螺母.SLDPRT | 100.80K |
51 | 过线轮座.SLDPRT | 107.38K |
52 | 针.SLDPRT | 84.76K |
53 | 针座.SLDPRT | 106.15K |
54 | 针座2.SLDPRT | 124.51K |
55 | 针座组件.SLDASM | 92.93K |
此图纸下载需要150金币
立即下载
发布者
地瓜炖土豆
创作: 100
粉丝: 19
加入时间:2022-10-20
模型信息
图纸格式:sldasm,sldprt
文件大小:15.34M
所需金币:150
上传时间:2023-05-24 11:59:56
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2016
标签
绕线机
排线机构
三维平台
图纸简介

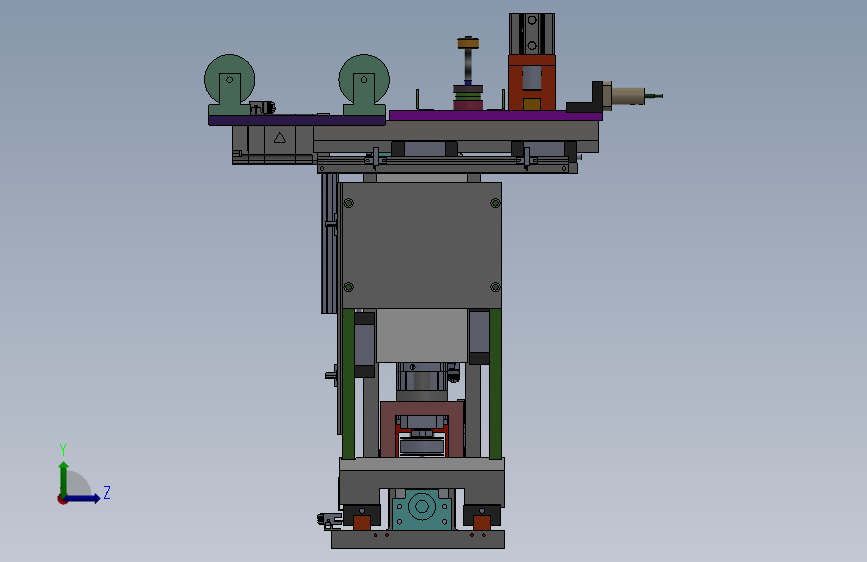

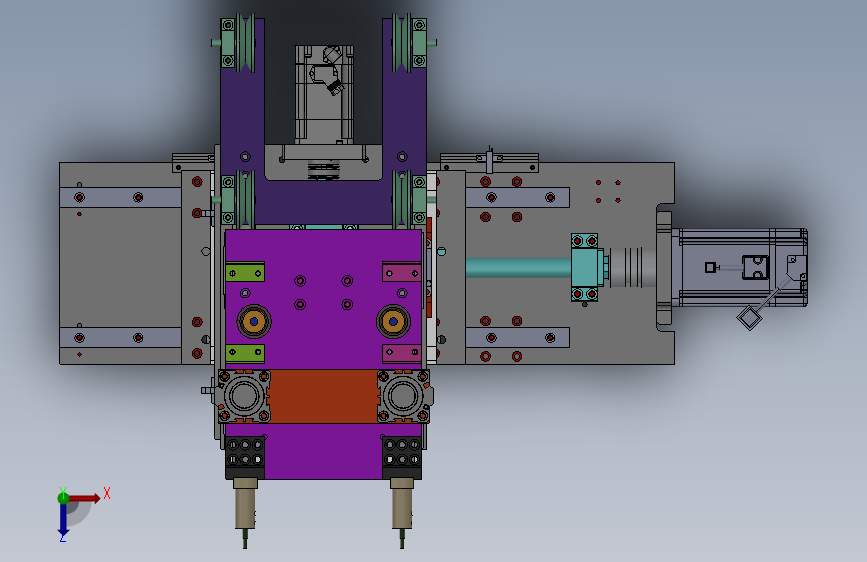

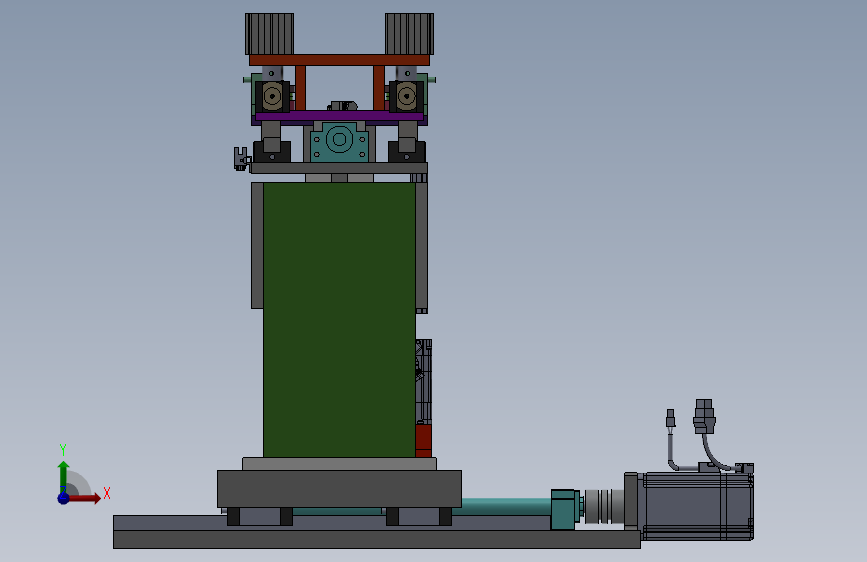

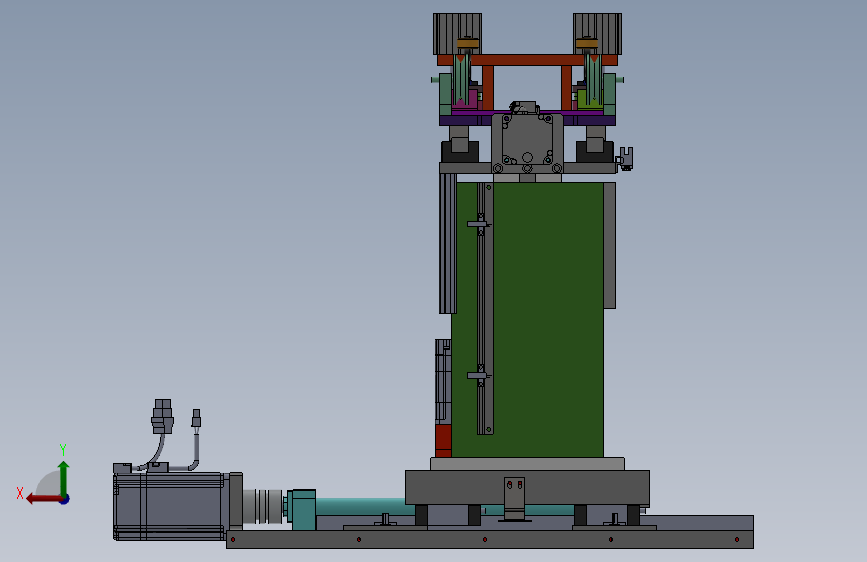

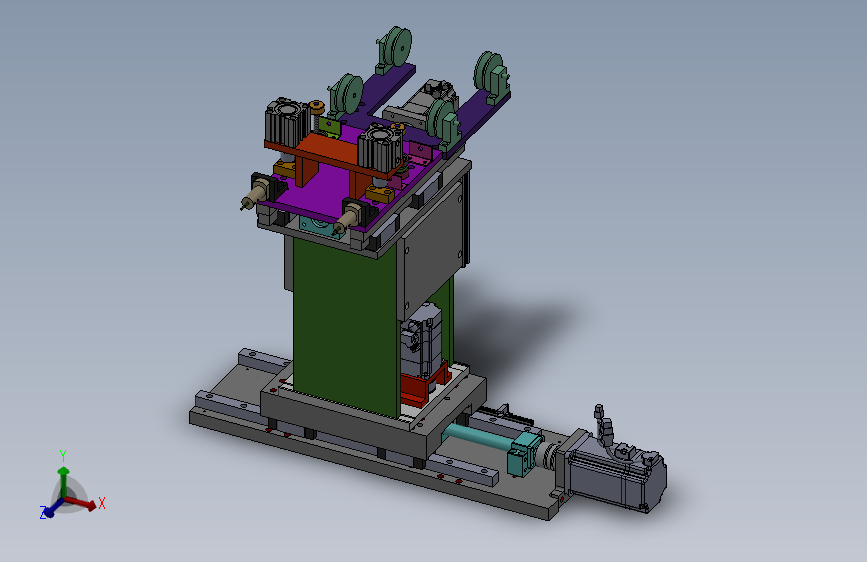

此机构采用SolidWorks2016版设计,该结构采用经典导轨丝杆电机机构作为X向平台,双导轨相对配置垂直模组作为Z向机构,Y向平台机构为导轨反装模组。这是一套精密的XYZ机构。配合双工位排线机构,是绕线机核心机构。技术参数:X向行程220mm,Y向行程100mm,Z向行程80mm。
