支架级进模设计CAD图（ID:642281）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16850777002505.rar | 794.44K |
| 2 | 图纸2.dwg.dwg | 512.81K |

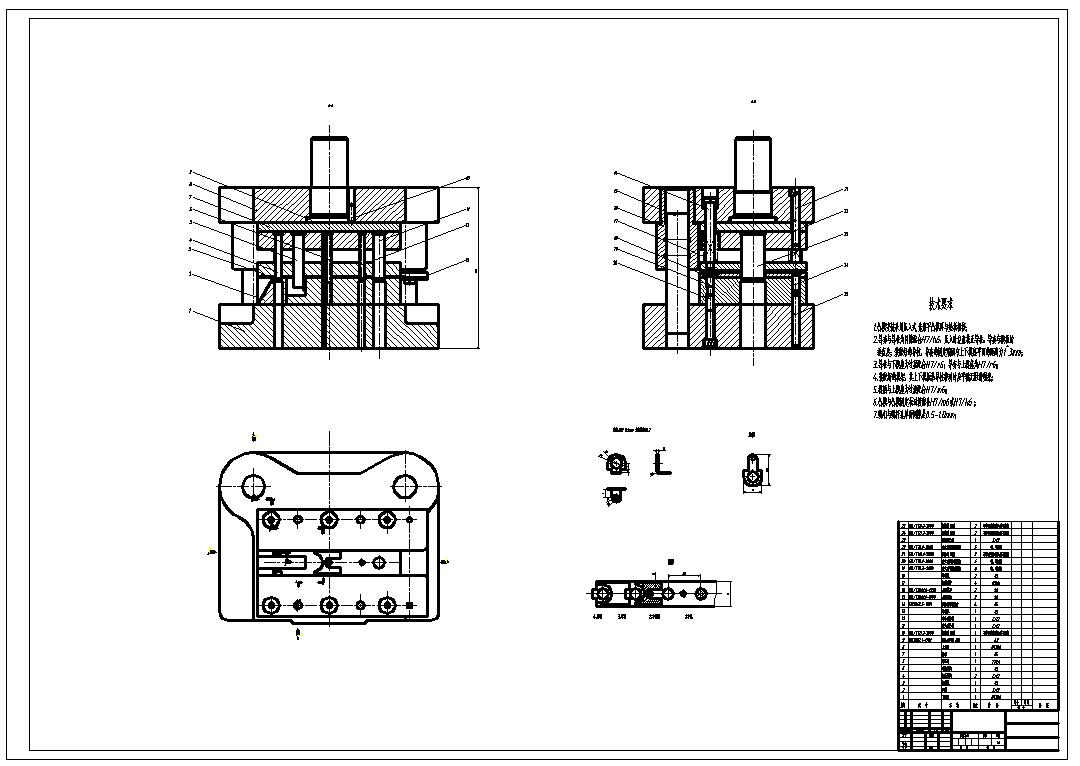

| 3 | CAD装配图.jpg | 91.56K |

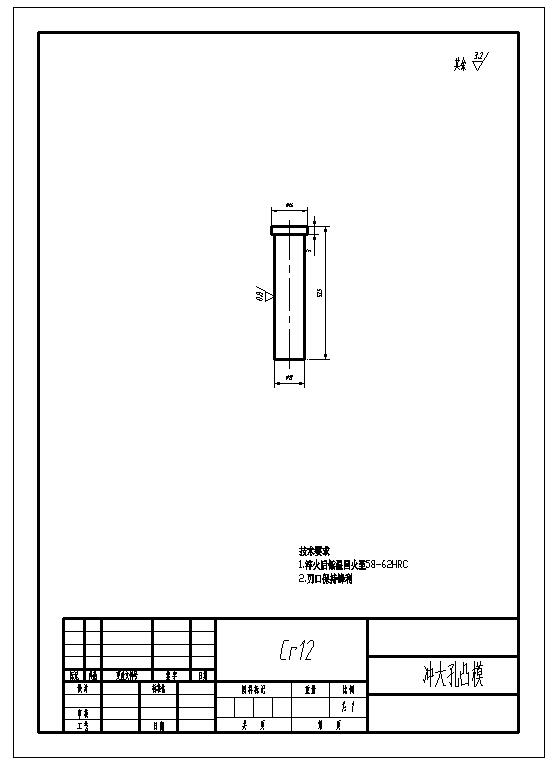

| 4 | 冲孔凸模.jpg | 25.25K |

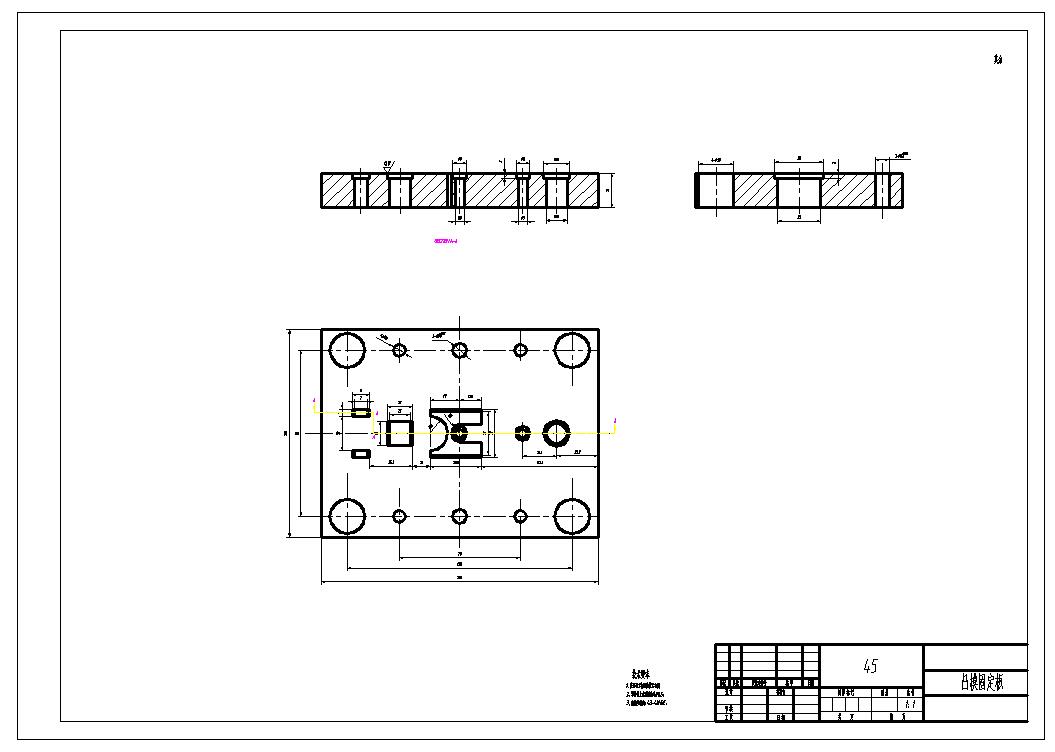

| 5 | 凸模固定板.jpg | 49.66K |

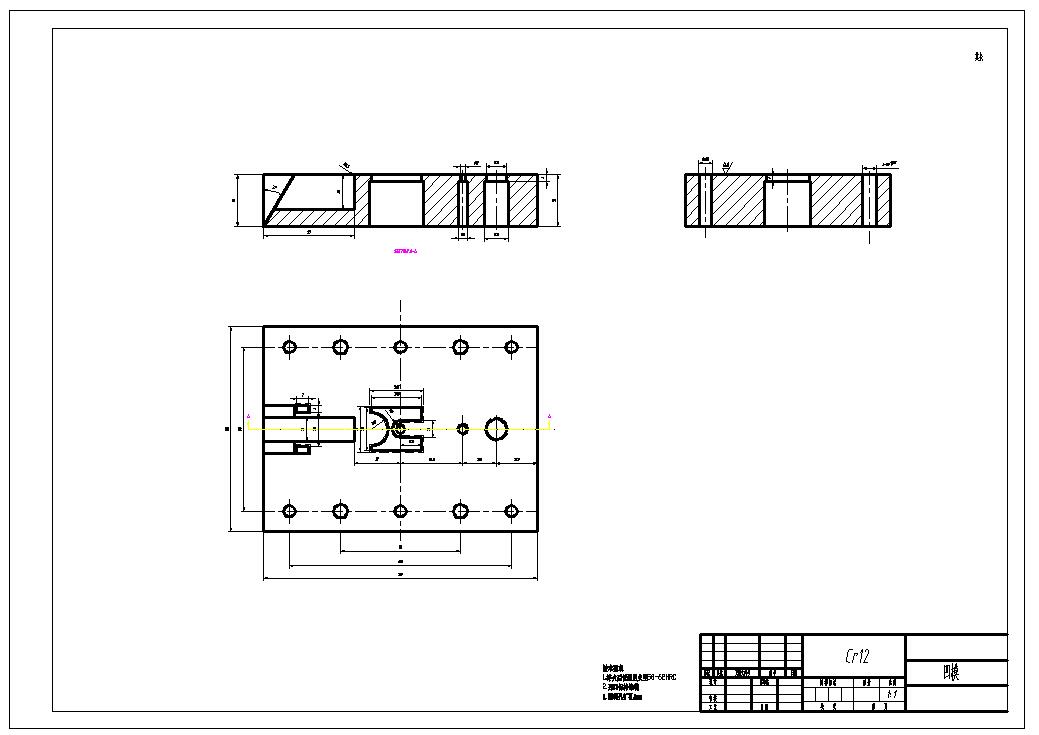

| 6 | 凹模.jpg | 48.97K |

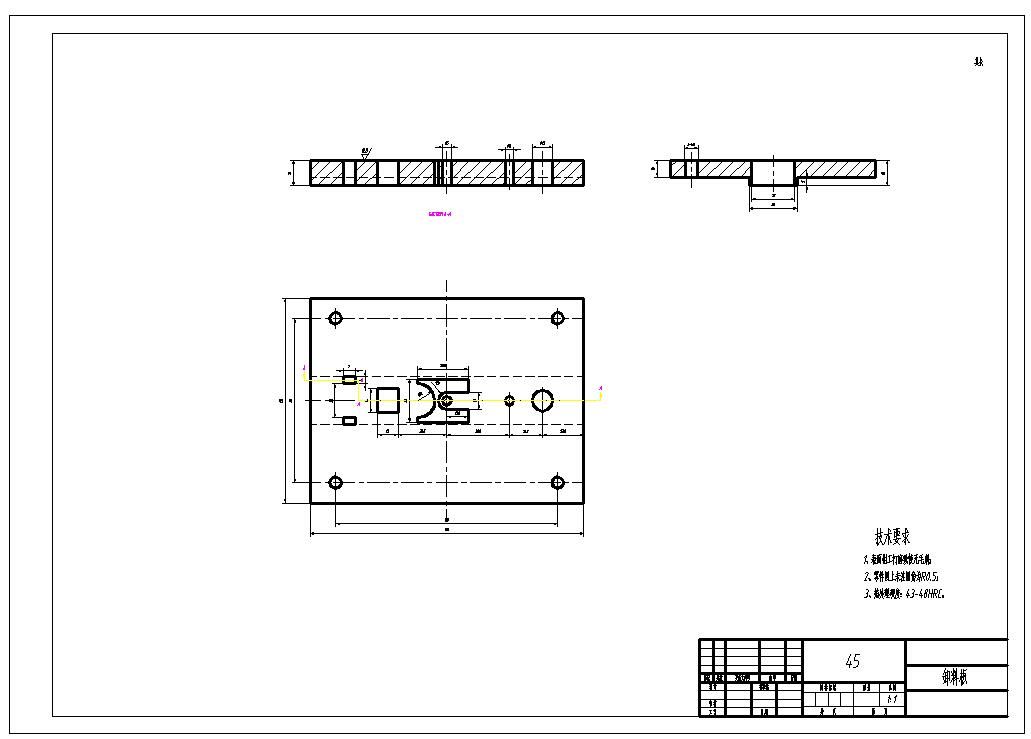

| 7 | 卸料板.jpg | 45.56K |

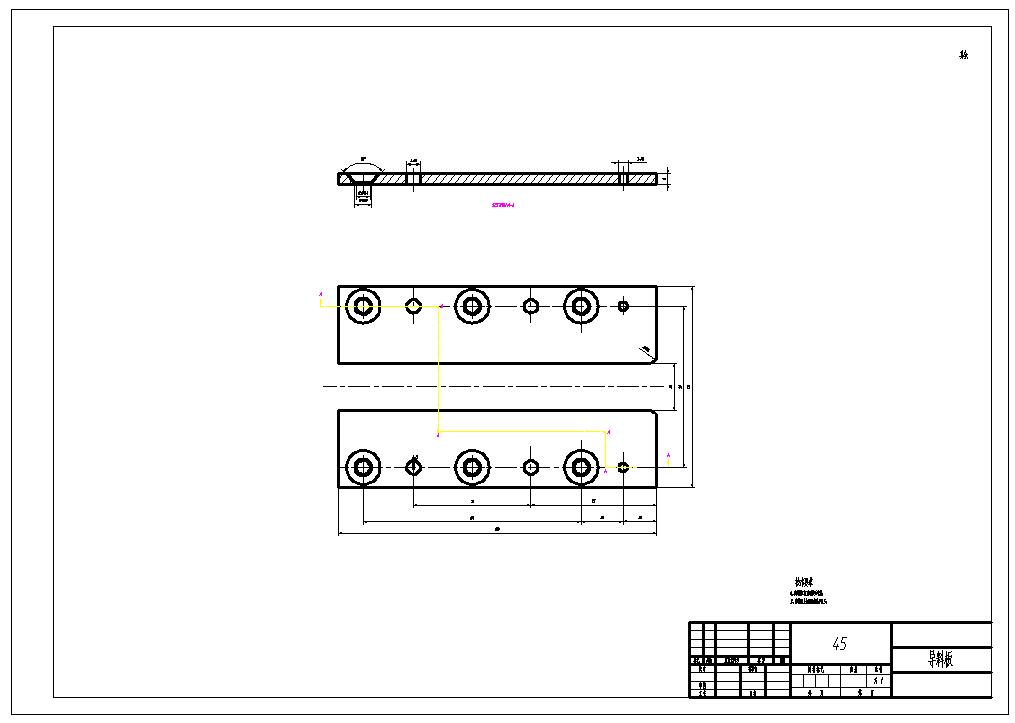

| 8 | 导料板.jpg | 40.56K |
| 9 | 工件图.jpg | 26.71K |

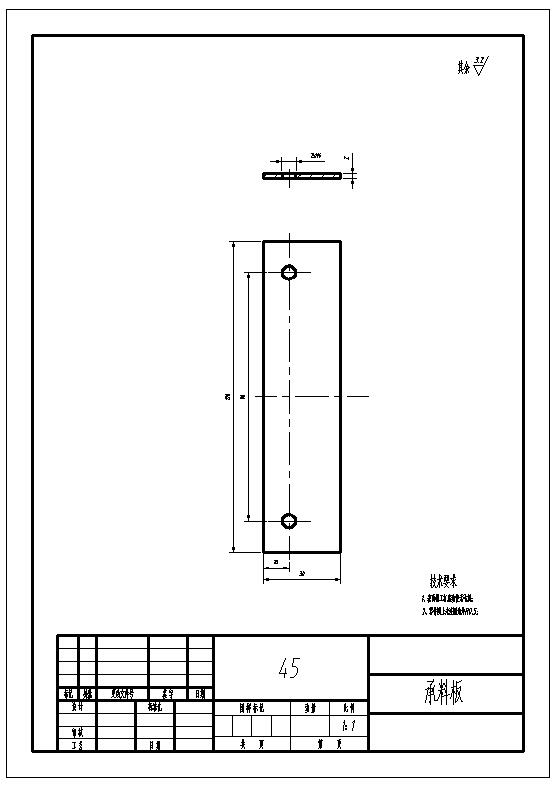

| 10 | 承料板.jpg | 29.11K |

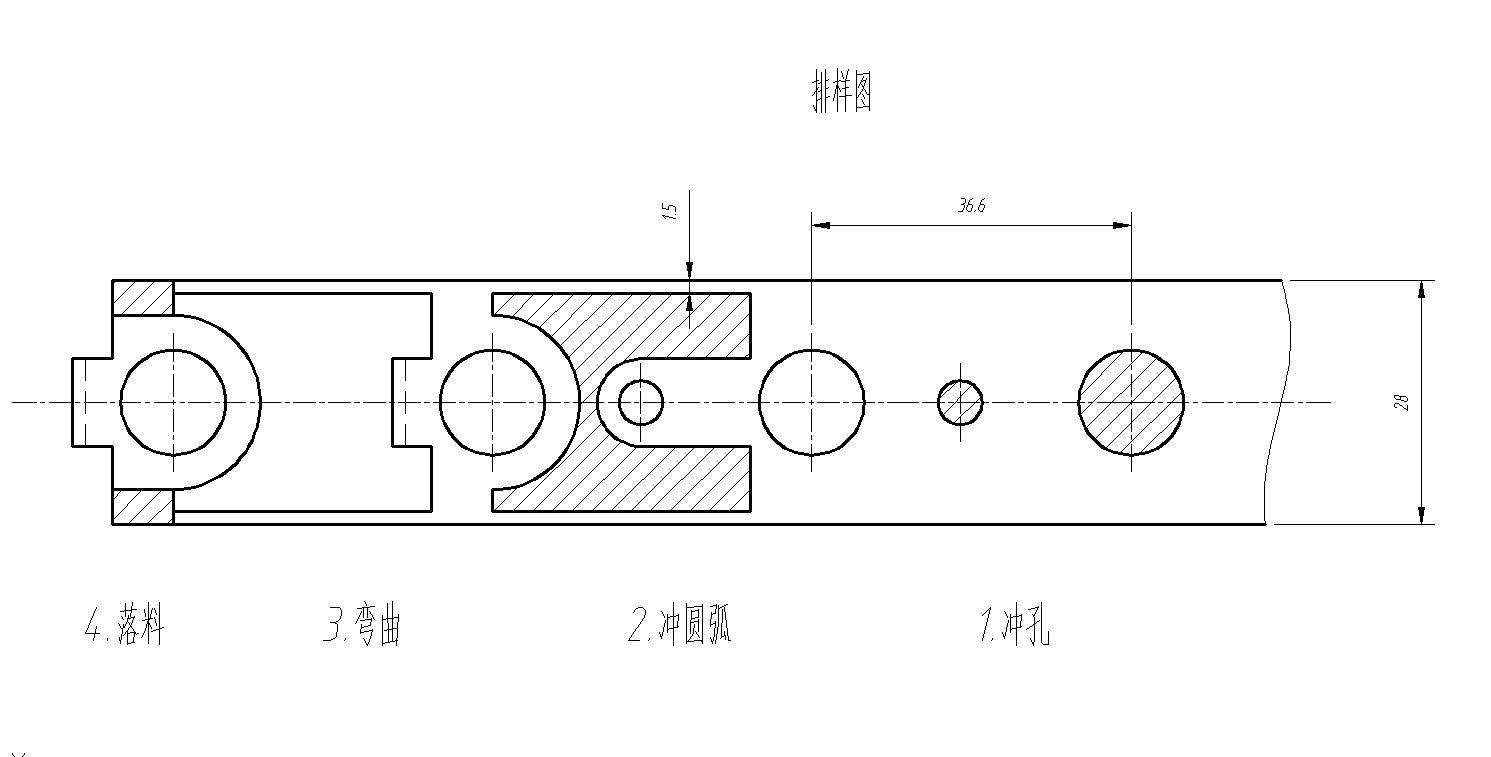

| 11 | 排样图.jpg | 60.94K |

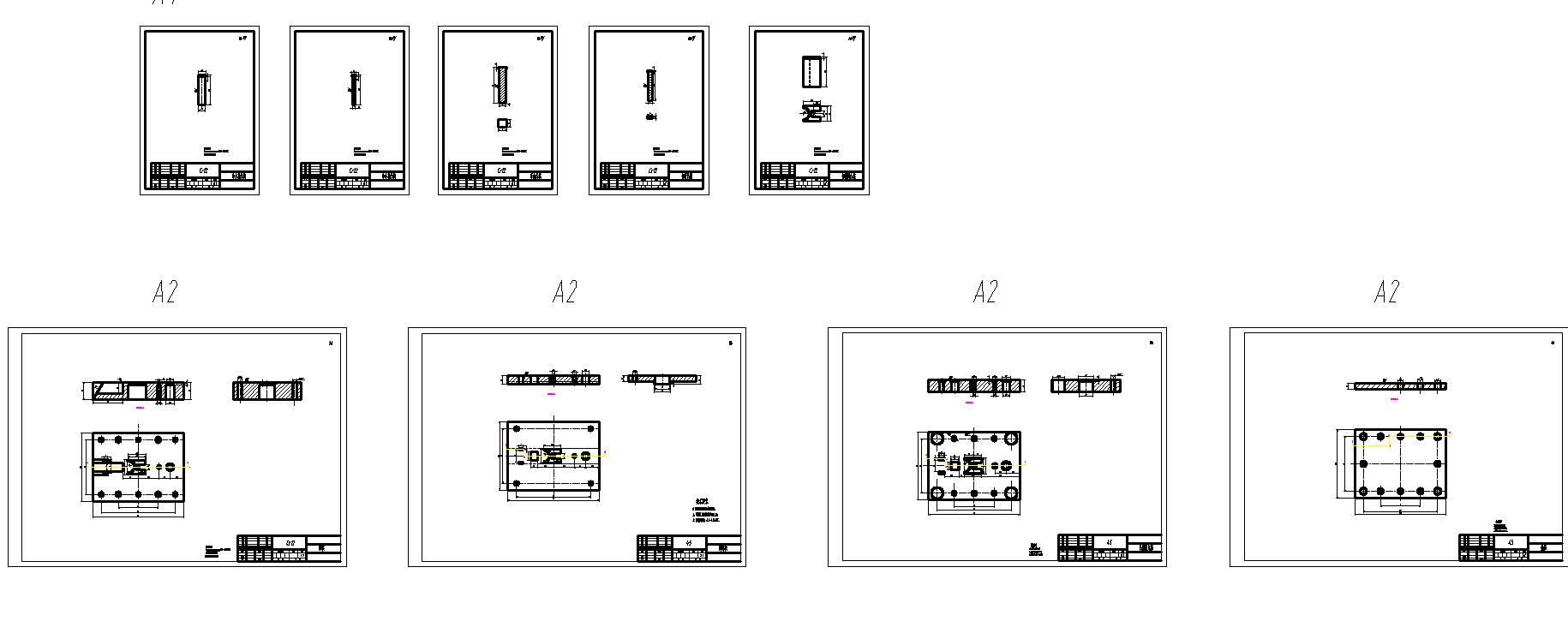

| 12 | 零件图.jpg | 84.41K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：dwg
文件大小：813.51KB
所需金币：50
上传时间：2023-05-26 13:08:22
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
支架
级进模
模具
冲压
图纸简介

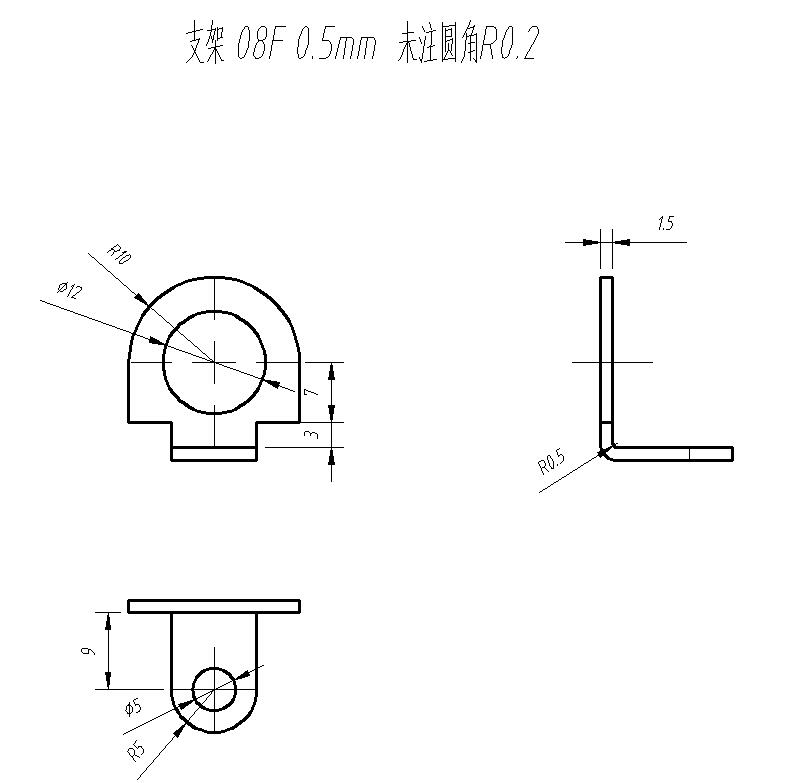

支架08F 0.5mm未注圆角R0.2
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
