吹气去氧化皮装置（ID:656808）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1.sldprt | 184.33K |
| 2 | 1111.sldprt | 63.78K |
| 3 | 16860999012502.zip | 8.38M |
| 4 | 2.sldprt | 63.09K |
| 5 | 2222.sldprt | 133.18K |
| 6 | 3333.sldprt | 121.40K |
| 7 | 40kg浇包.SLDPRT | 215.88K |
| 8 | 40kg浇包部装.SLDASM | 218.89K |
| 9 | CC12_04.sldprt | 158.69K |
| 10 | CWWG-04-04.SLDPRT | 104.33K |
| 11 | Imported.sldasm | 165.64K |
| 12 | KHKMMSA3.5-20L.SLDPRT | 121.51K |
| 13 | KHKMMSA3.5-20R.SLDPRT | 125.25K |
| 14 | VXZ240FA_0_.SLDASM | 136.57K |
| 15 | 主臂.SLDPRT | 391.52K |
| 16 | 伞齿箱.SLDPRT | 272.52K |
| 17 | 传动轴30.SLDPRT | 116.03K |
| 18 | 侧板1.SLDPRT | 130.43K |
| 19 | 侧板2.SLDPRT | 57.60K |
| 20 | 去氧化皮箱框架.SLDPRT | 752.65K |
| 21 | 吹气去氧化皮装置总装.SLDASM | 711.77K |
| 22 | 挡片.SLDPRT | 63.62K |
| 23 | 接氧化皮车总装.SLDASM | 314.81K |
| 24 | 接氧化皮车框架.SLDPRT | 546.75K |
| 25 | 接氧化皮车箱体.SLDPRT | 332.54K |
| 26 | 检知棒.SLDPRT | 90.21K |
| 27 | 检知棒安装板.SLDPRT | 80.17K |
| 28 | 油封（NOK）AE1709A2.SLDPRT | 101.98K |
| 29 | 浇包连接件1.SLDPRT | 70.78K |
| 30 | 浇包连接件2.SLDPRT | 167.62K |
| 31 | 滑道板.SLDPRT | 122.08K |
| 32 | 盘根端盖.SLDPRT | 139.90K |
| 33 | 盘根隔片.SLDPRT | 75.64K |
| 34 | 盲端轴承盖.SLDPRT | 150.03K |
| 35 | 直通卡套10-02.SLDPRT | 110.49K |
| 36 | 箱体部装.SLDASM | 65.23K |
| 37 | 箱盖.SLDPRT | 370.34K |
| 38 | 紫铜吹氧化皮管.SLDPRT | 86.10K |
| 39 | 轴承箱盖.SLDPRT | 127.75K |
| 40 | 输出端轴承盖.SLDPRT | 212.71K |
| 41 | 输出轴.SLDPRT | 167.81K |
| 42 | 连轴器SCF-080SA2（三木）.SLDPRT | 119.51K |
| 43 | 附加轴部装.SLDASM | 1.02M |
此图纸下载需要100金币
立即下载
发布者
多情的汽车
创作: 15
粉丝: 0
加入时间：2023-05-12
模型信息
图纸格式：sldprt,sldasm
文件大小：8.58M
所需金币：100
上传时间：2023-06-07 09:28:26
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2015
标签
吹气
去氧化皮
自动化
锻造
图纸简介

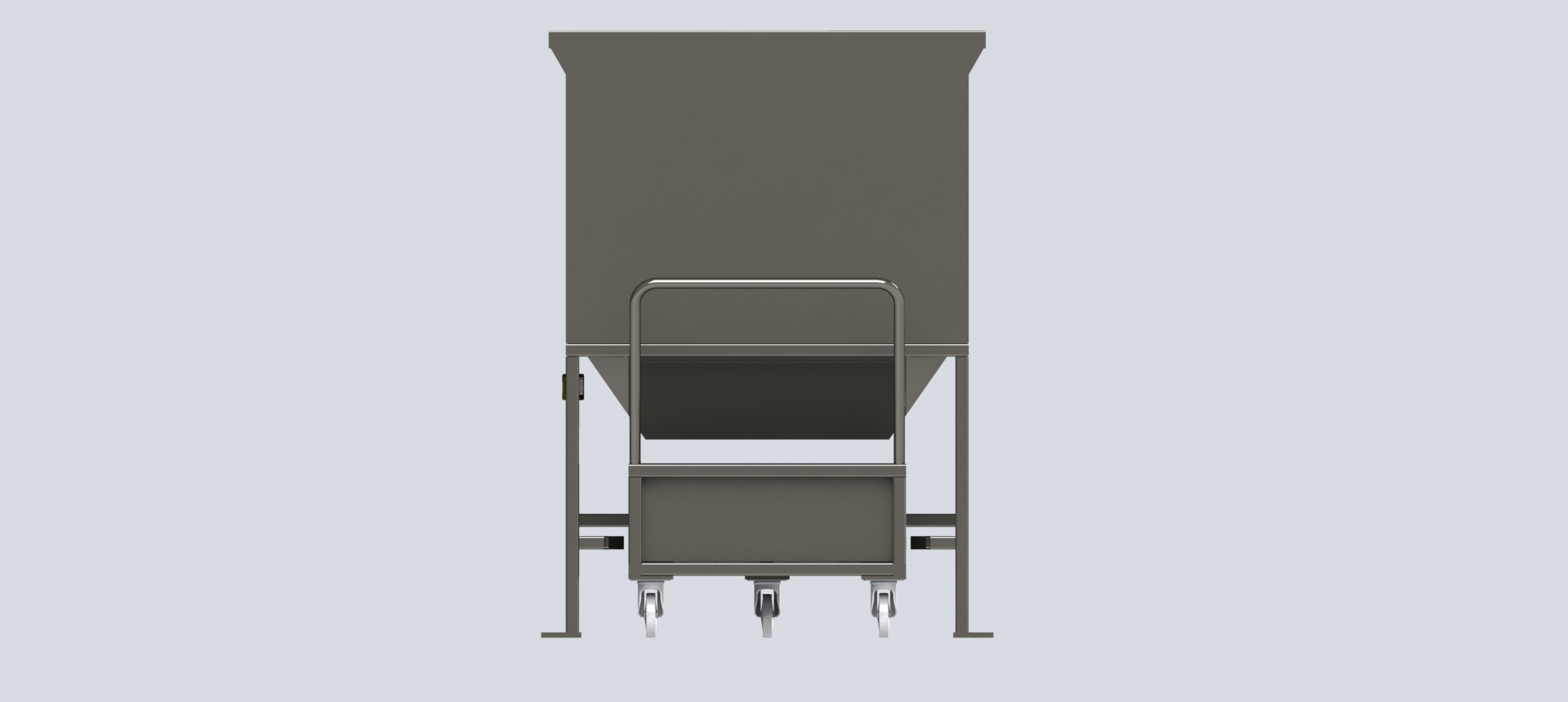

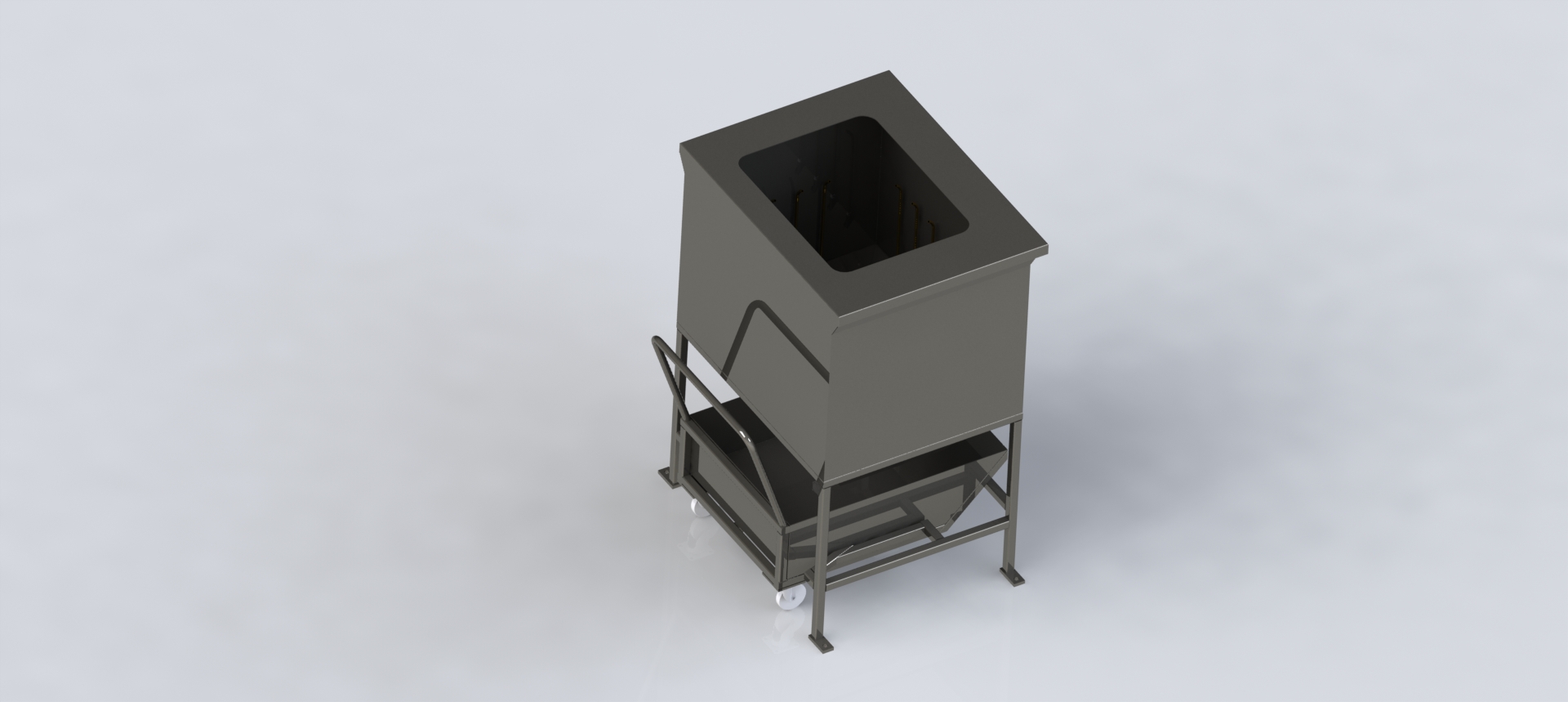

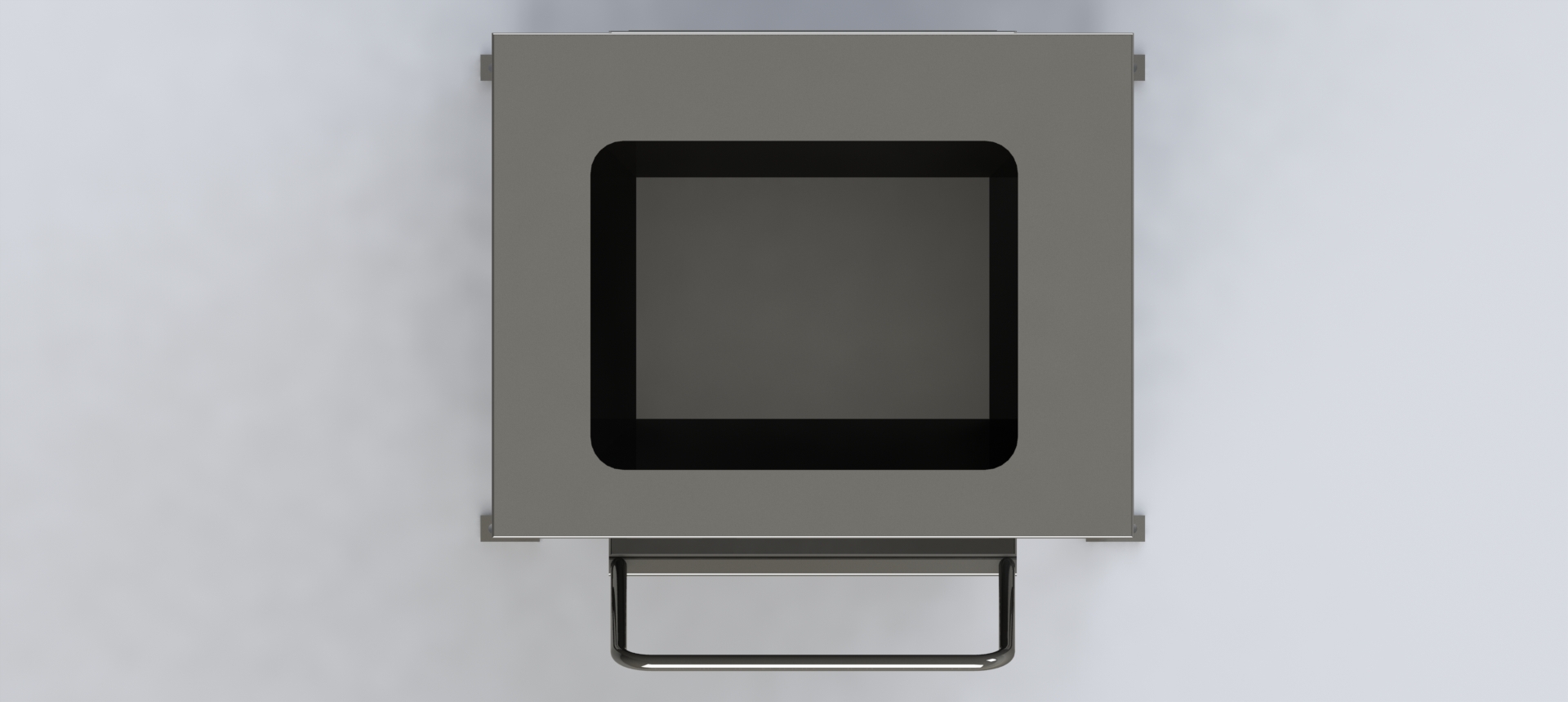

设计了一种吹气去氧化皮装置，框架采用方形钢管，周围围上薄铁皮，就构成了主体结构。 四根方管连通，每根方管上引出若干个吹气口，通过一个大口将压缩空气引入方管内，即可吹气。 下部有一辆小车，用于收集被吹落的氧化皮。
本设备是锻造自动化生产单元或生产线常用的配套设备。
