圆筒形件冲孔翻边复合模(CAD图+Proe三维)（ID:660913）

设备部件 / 模具类 / 圆筒形件冲孔翻边复合模(CAD图+Proe三维)

©原创

平面图

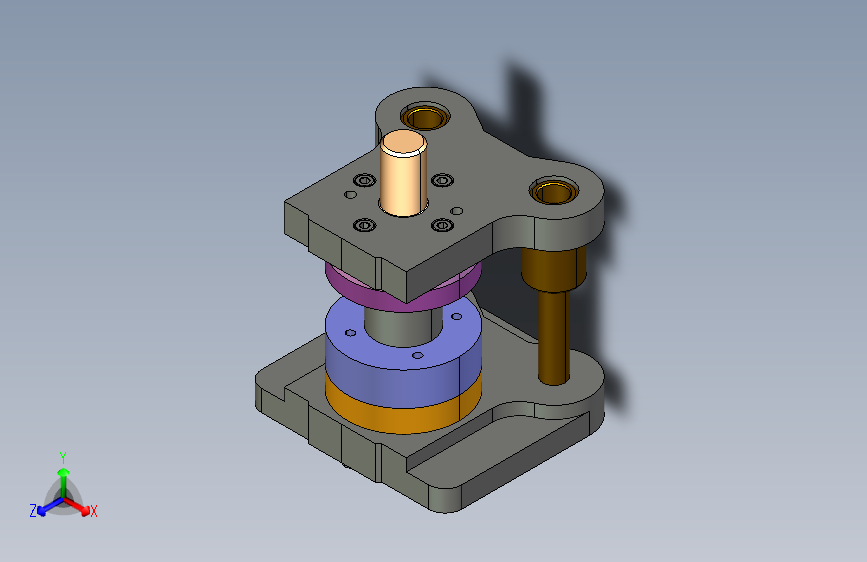

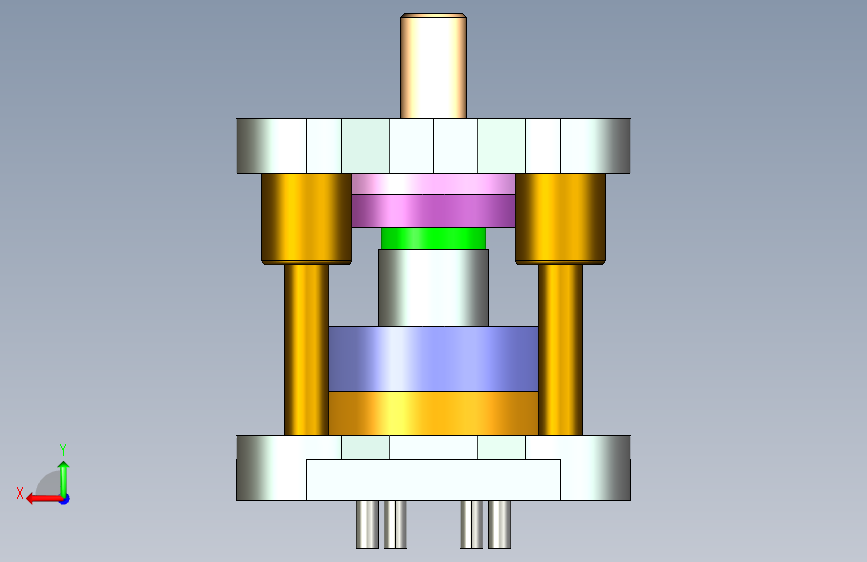

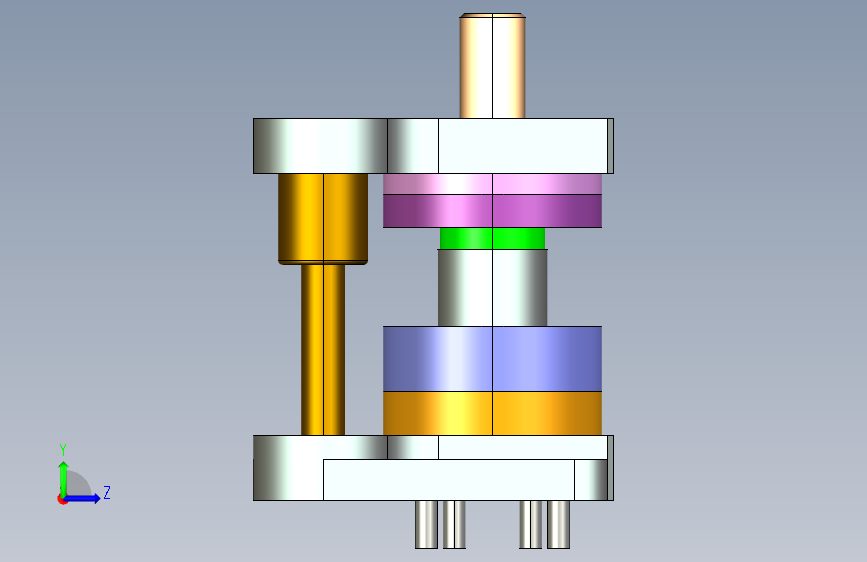

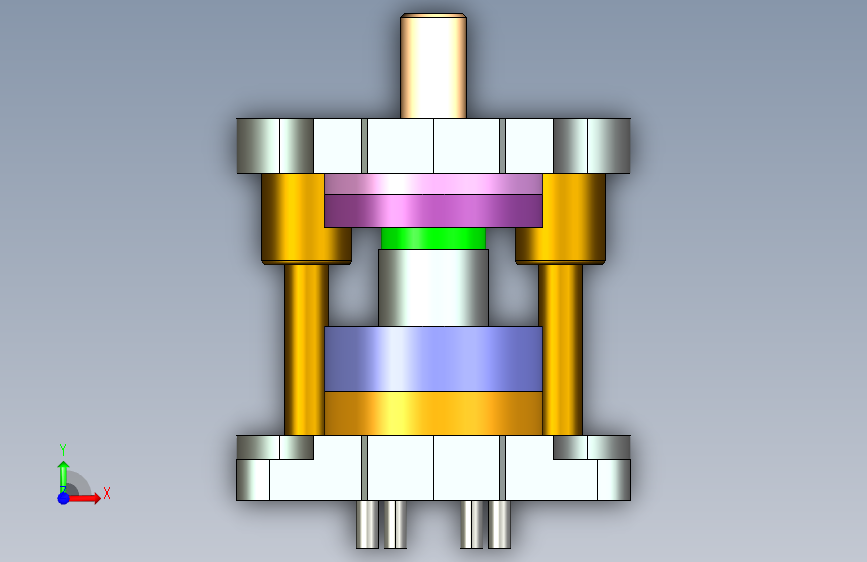

3D视图

文件列表

#	文件名称	文件大小
1	16865409396780.zip	3.20M
2	L123--AN027--冲孔翻边复合模.dwg	250.12K
3	l123_asm.stp	679.11K
4	11_dianban.prt.1	100.22K
5	12_s_mozuo.prt.1	241.04K
6	13_fanbian_aomo.prt.1	139.26K
7	14_mobin.prt.1	152.28K
8	17_tumo_gdb.prt.1	95.63K
9	18_ck_tumo.prt.1	87.68K
10	19_tanhuang.prt.2	300.96K
11	1_x_mozuo.prt.1	287.39K
12	21_tuaomo.prt.1	119.46K
13	22_dinggan.prt.1	78.04K
14	2_daozu.prt.1	88.97K
15	5_tuaomo_gdb.prt.2	216.50K
16	6_xieliaoban.prt.1	205.77K
17	7_aomo_gdb.prt.2	193.54K
18	8x35.prt.1	74.66K
19	9_daotao.prt.1	240.90K
20	gb-t70_1-2000_m8x35.prt.1	158.03K
21	gongjian.prt.1	166.23K
22	l123.asm.4	157.27K
23	tuiban.prt.1	86.01K

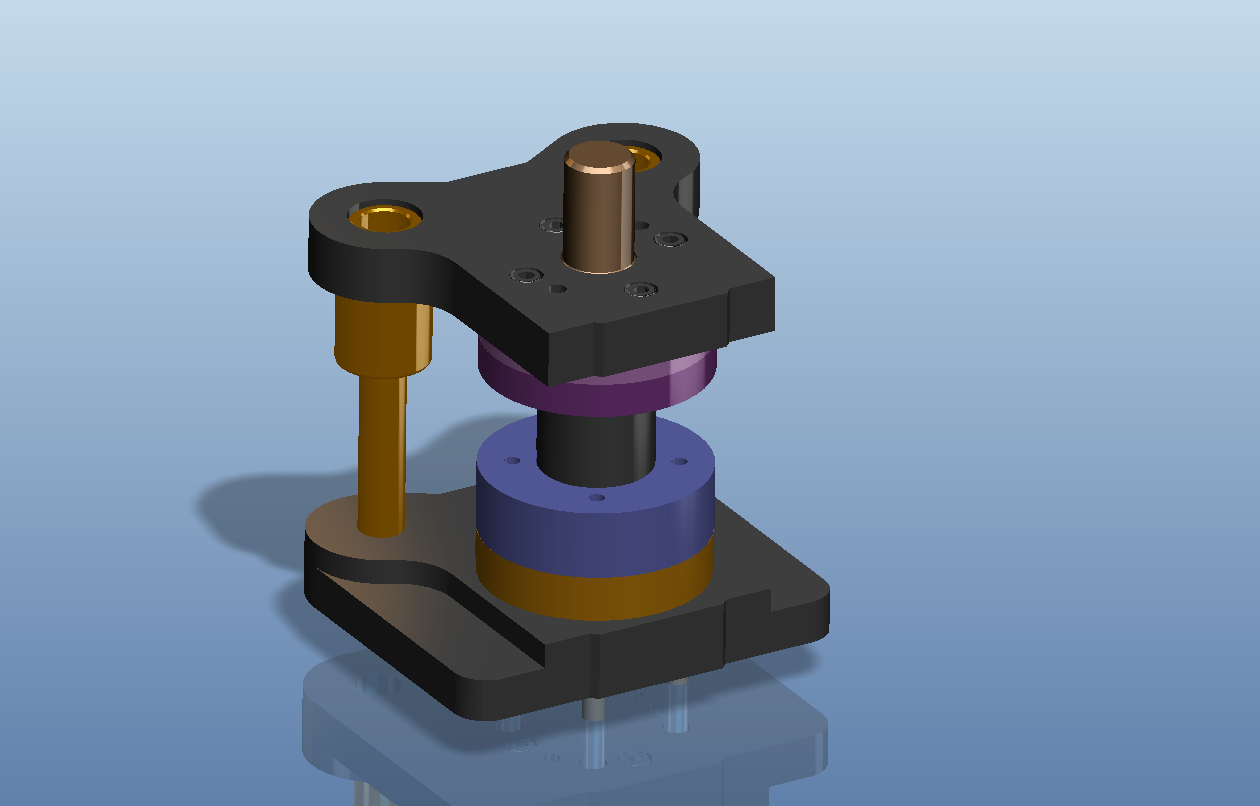

24	三维图.png	72.09K

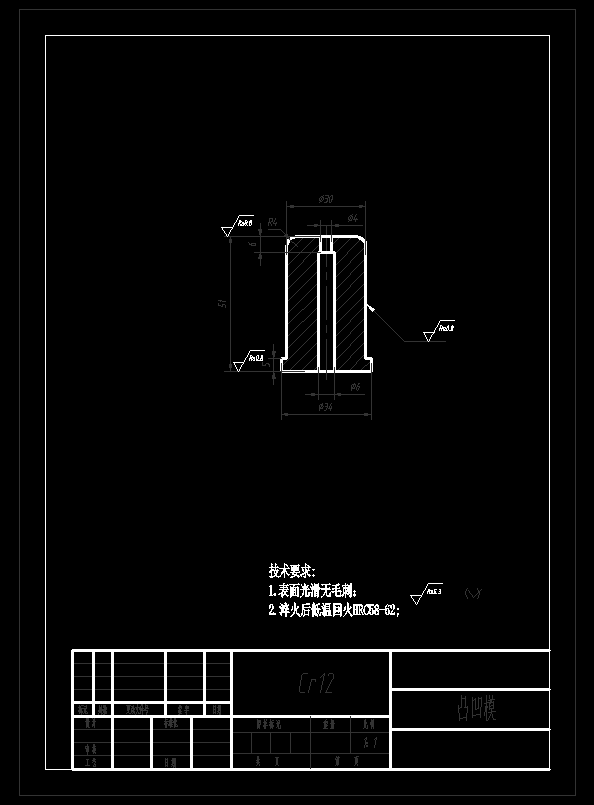

25	凸凹模.png	9.56K

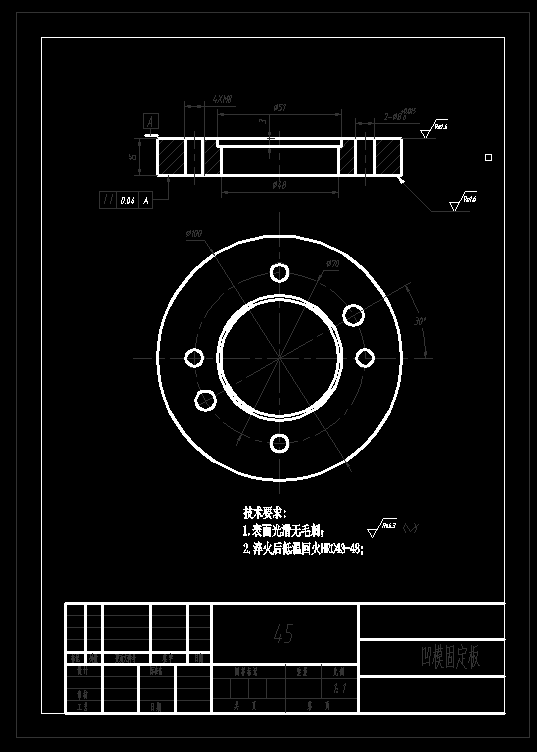

26	凹模固定板.png	13.77K

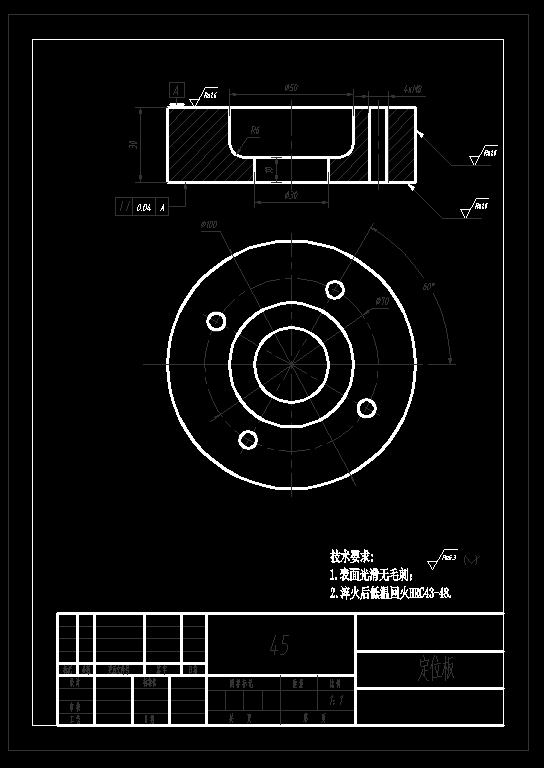

27	定位板.png	15.72K

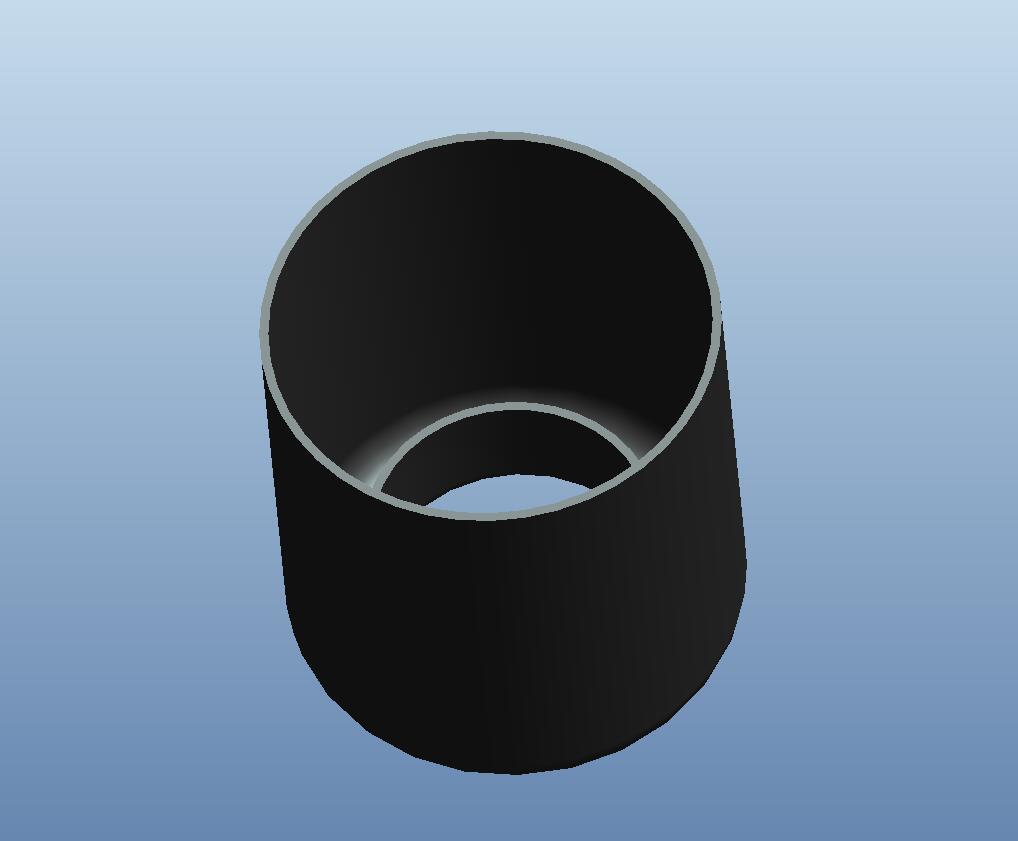

28	工件三维.jpg	22.19K

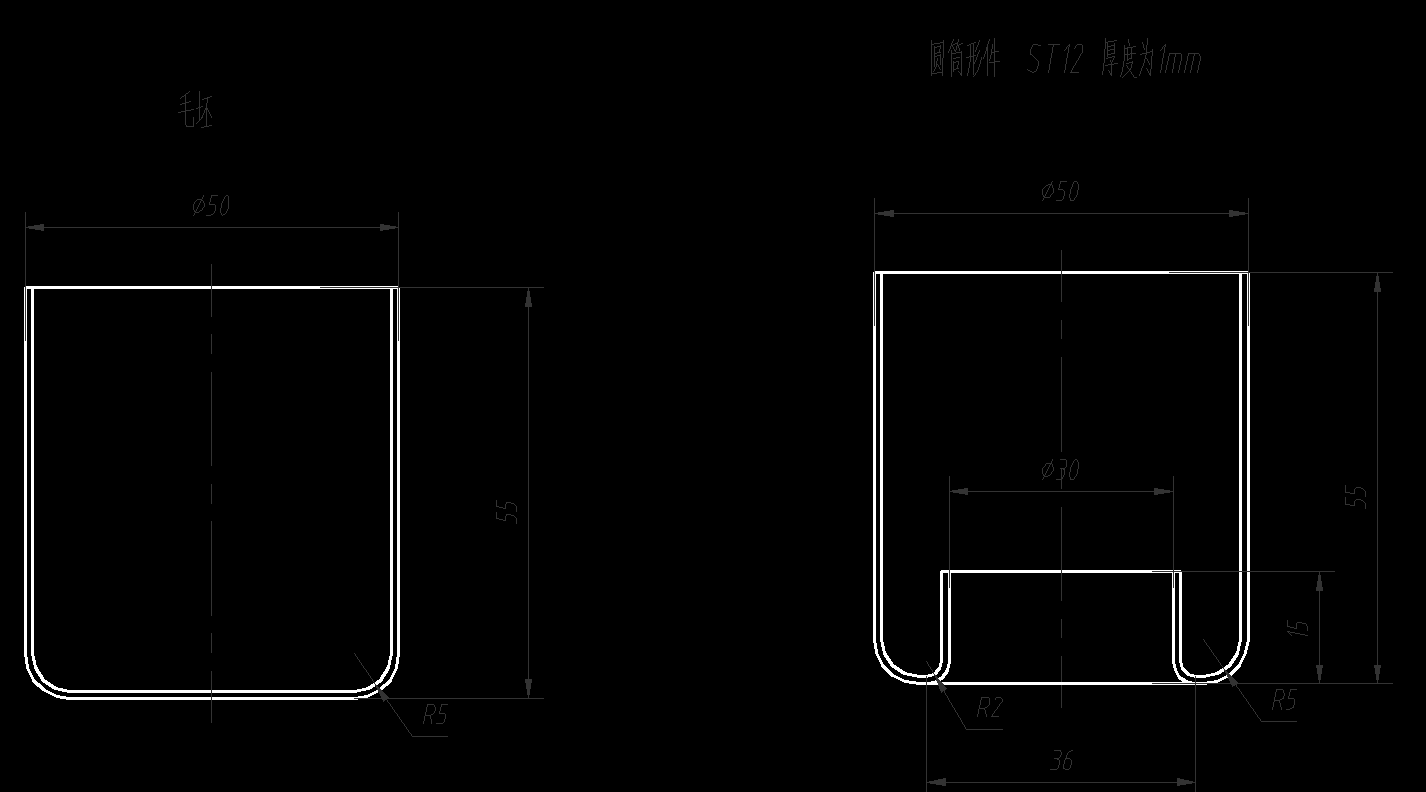

29	工件图.png	11.60K

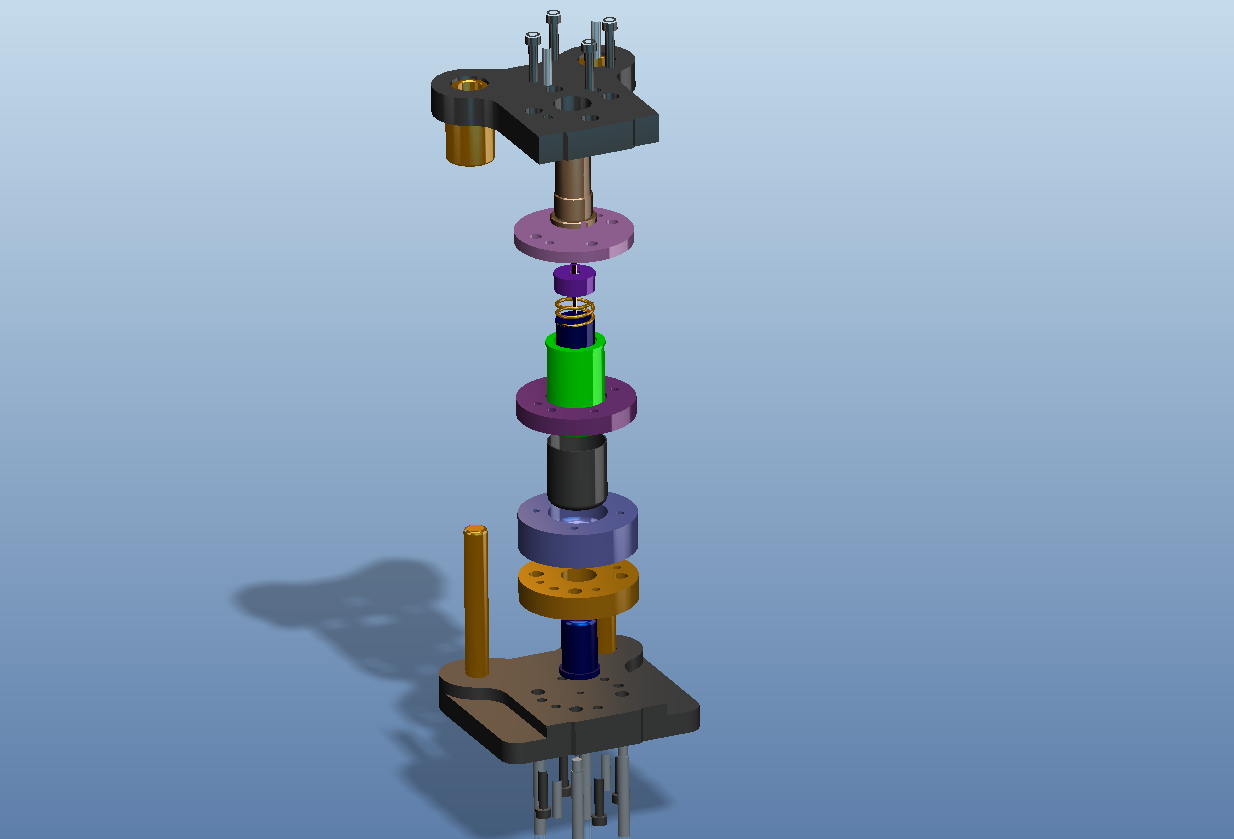

30	爆炸图.png	78.50K

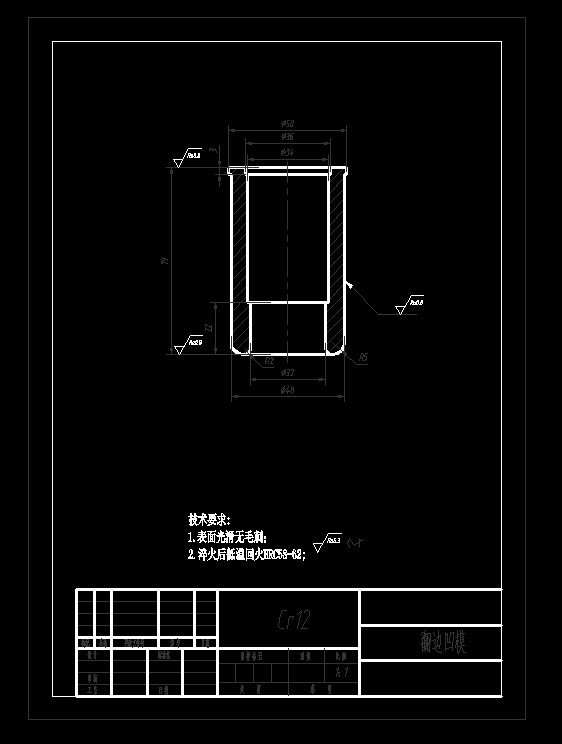

31	翻边凹模.png	9.43K

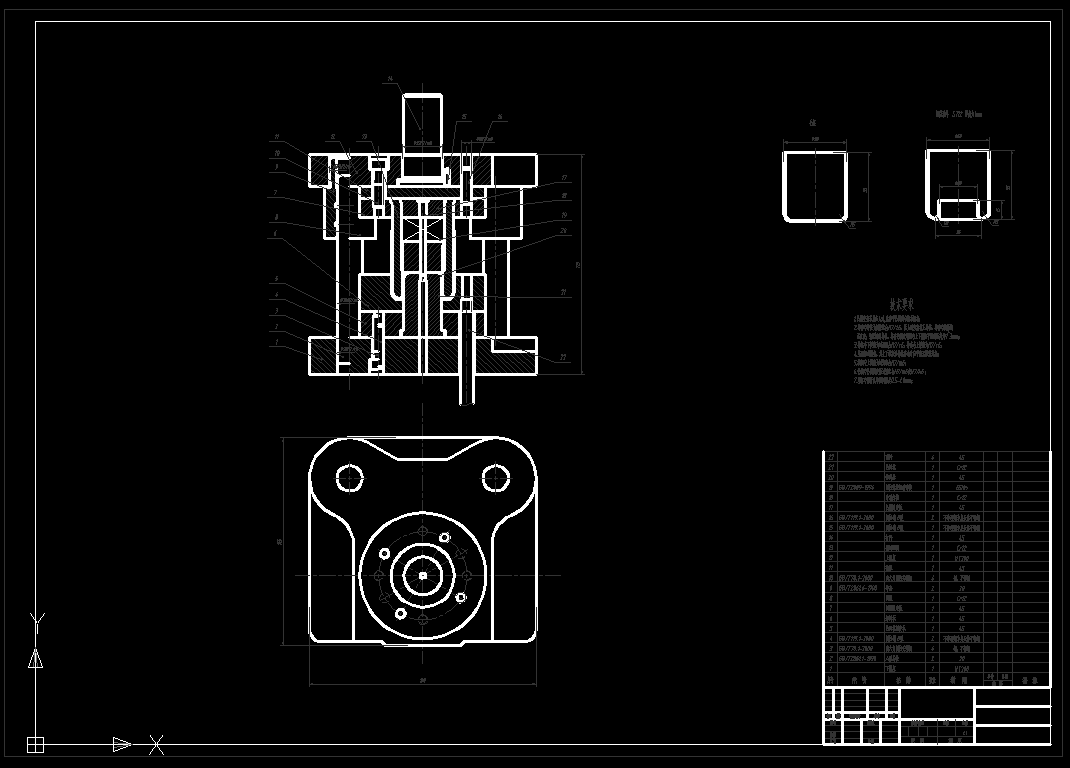

32	装配图.png	30.73K

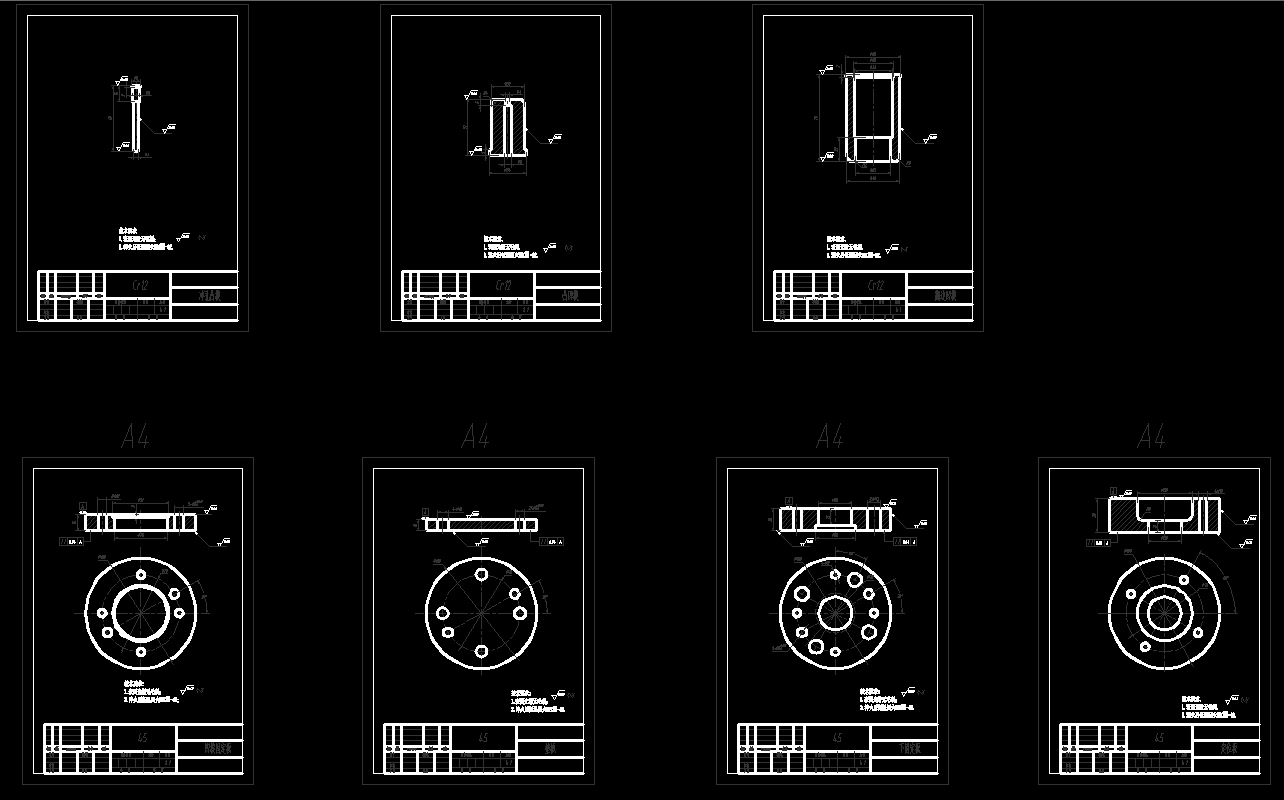

33	零件图.png	29.20K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：3.28M

所需金币：80

上传时间：2023-06-12 11:35:40

是否可编辑：可修改，包括参数

版本：PROE

标签

圆筒

复合模

冲压

模具

圆盖

图纸简介

圆筒形件冲孔翻边复合模 ST12 厚度为1mm 图纸包含CAD图、Proe三维图、STP通用格式 1.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；2.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；5.模柄与上模座为过渡配合H7/m6；3.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；
