挡板复合模设计（CAD图纸+UG三维模型）（ID:665001）

设备部件 / 模具类 / 挡板复合模设计（CAD图纸+UG三维模型）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16869029088549.zip	3.03M
2	HN086.stp	1.27M
3	10_dianban.prt	150.50K
4	11_S_mozuo.prt	280.00K
5	11_xieliao_LD.prt	184.00K
6	12_tumo.prt	183.00K
7	13_mobin.prt	181.00K
8	18_tuiban.prt	228.50K
9	1_X_mozuo.prt	608.00K
10	21_xiangjiao.prt	234.50K
11	2_daozu.prt	142.00K
12	4_aomo.prt	231.00K
13	5_dingweixiao.prt	134.00K
14	6_xieliaoban.prt	200.00K
15	7_daotao.prt	175.00K
16	9_tumo_GDB.prt	256.00K
17	GB-T119.1-200010x50.prt	211.00K
18	GB-T119.1-200012x40.prt	211.50K
19	GB-T119.1-200012x50.prt	211.50K
20	GB-T41-2000M16x2.prt	304.00K
21	GB-T70.1-2000M12x40.prt	307.00K
22	GB-T70.1-2000M12x50.prt	296.50K
23	gongjian.prt	145.50K
24	HN086.prt	880.00K
25	luogan.prt	134.00K
26	xiangjiao.prt	173.50K
27	_model1.prt	313.50K
28	凸模固定板.dwg	119.98K
29	凹模.dwg	120.26K
30	卸料板.dwg	110.34K
31	垫板.dwg	111.72K
32	落料凸模.dwg	109.72K
33	装配图.dwg	163.47K

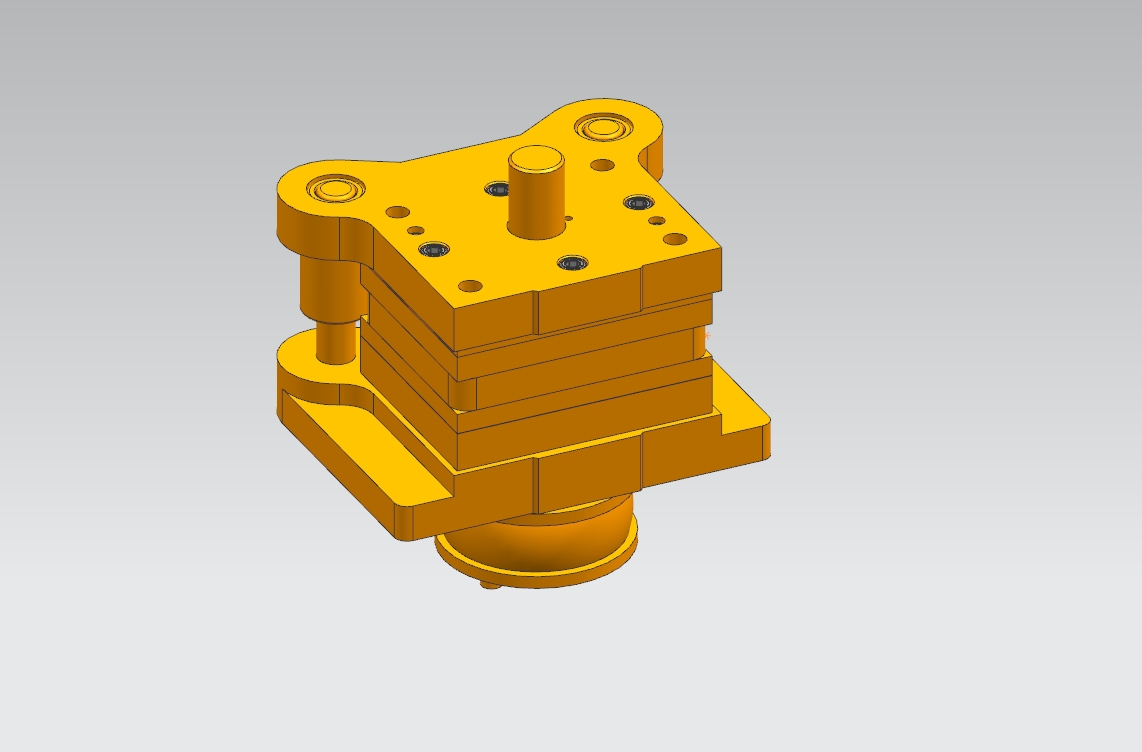

34	三维图.png	49.20K

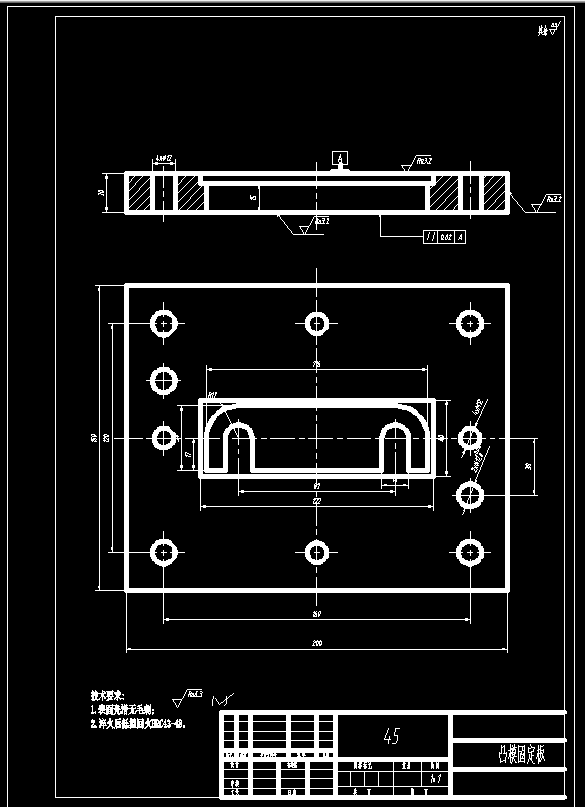

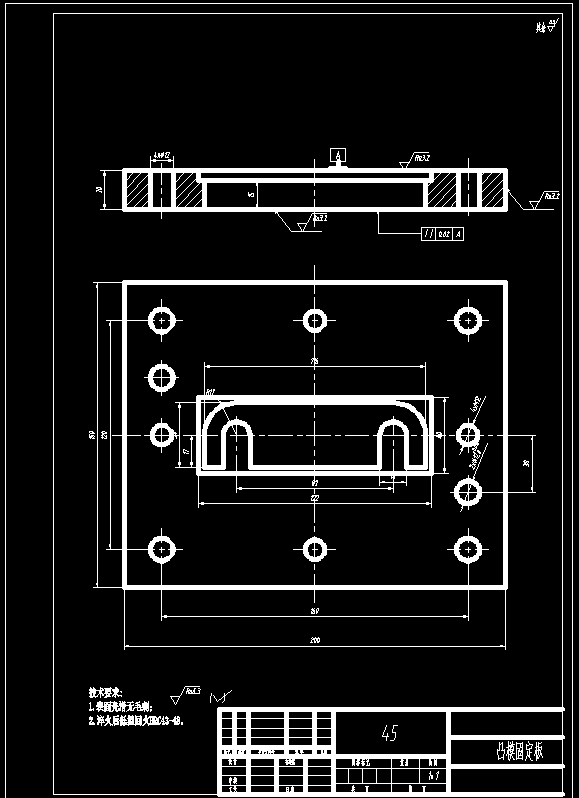

35	凸模固定板.png	11.36K

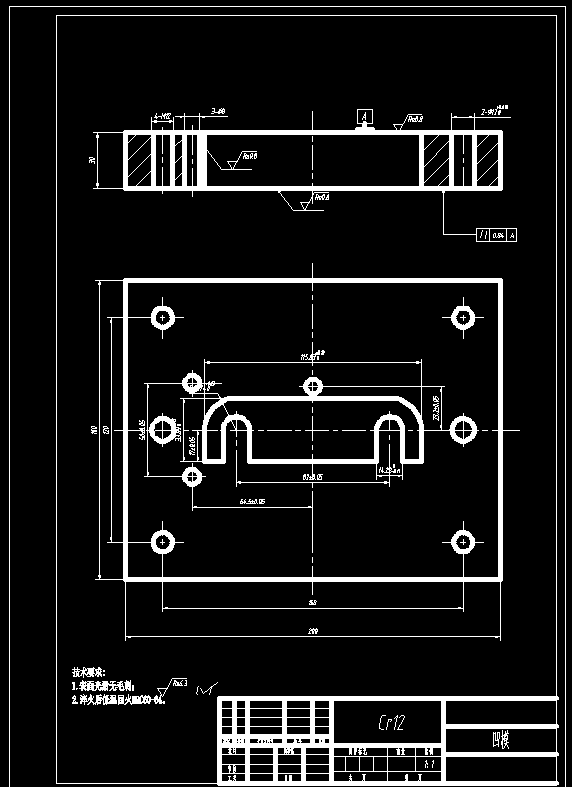

36	凹模.png	10.82K
37	固定板.png	11.31K
38	工件三维.png	14.94K

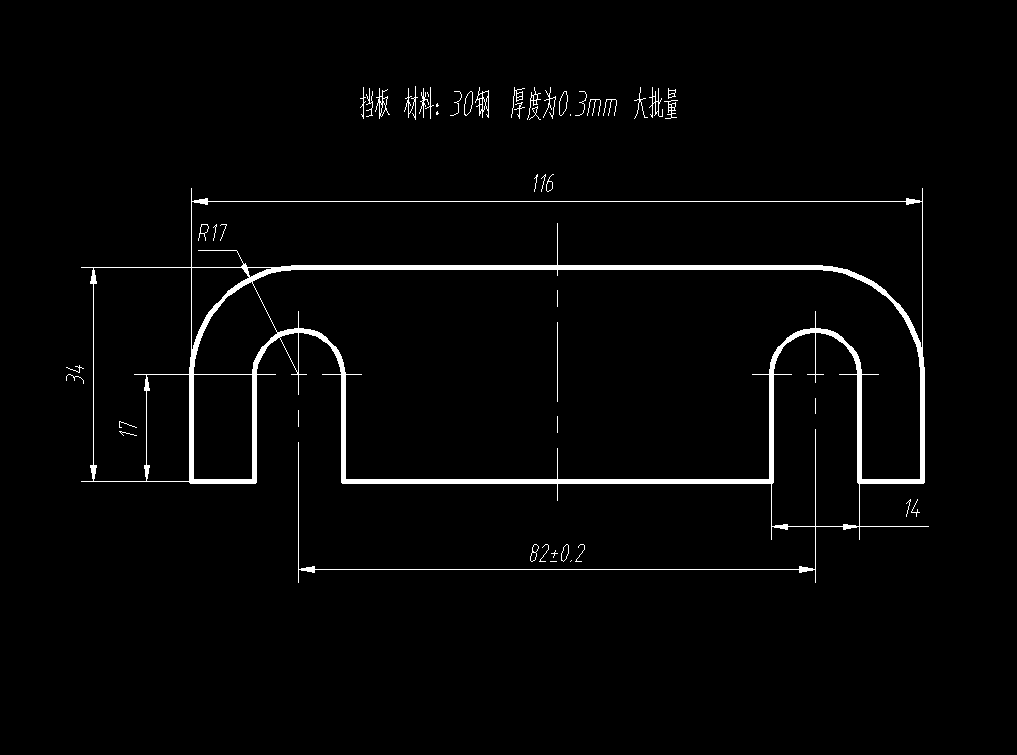

39	工件图.png	8.73K

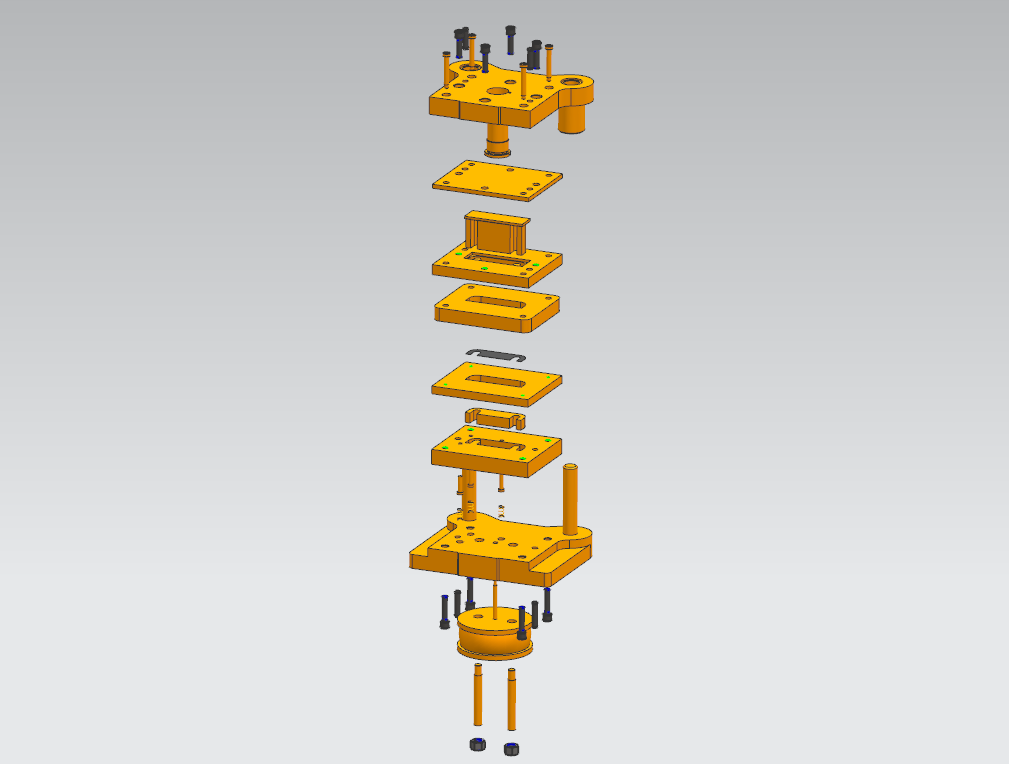

40	爆炸图.png	43.61K

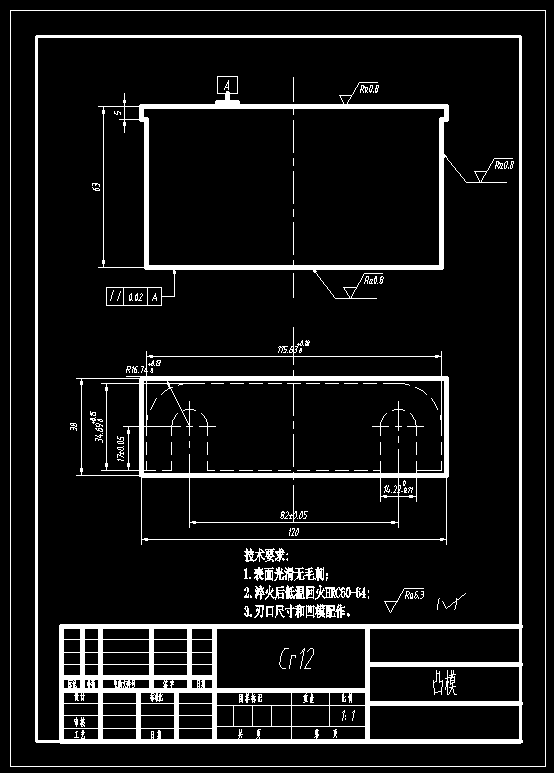

41	落料凸模.png	10.11K

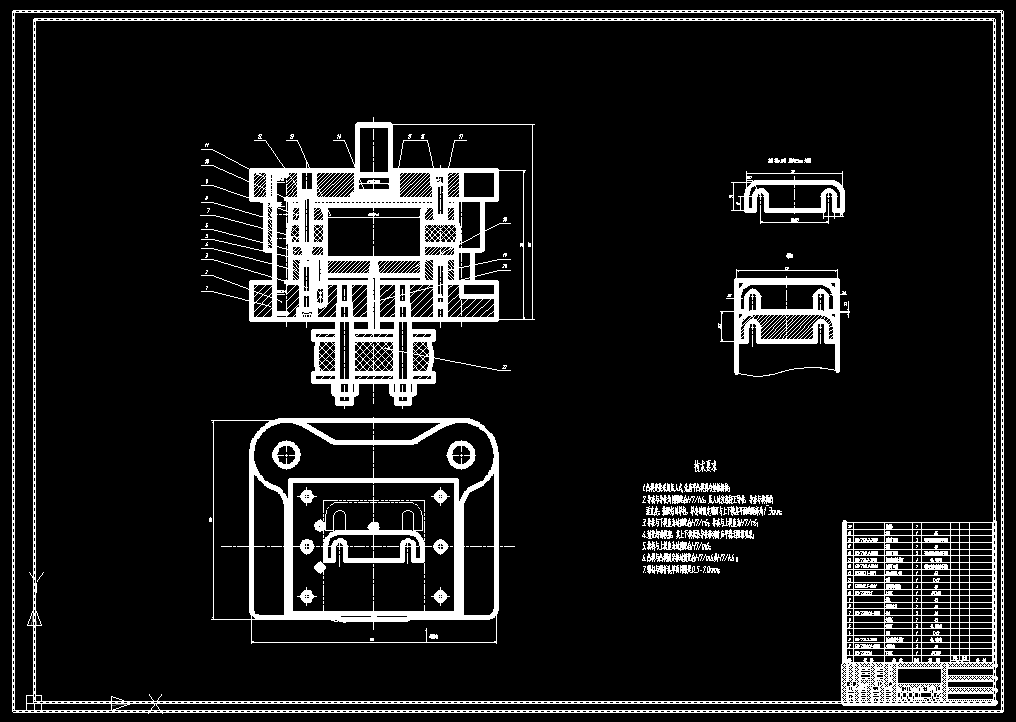

42	装配图.png	23.92K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：3.1M

所需金币：80

上传时间：2023-06-16 16:08:31

是否可编辑：可修改，包括参数

版本：STEP

标签

挡板

复合模

模具

冲压

垫板

图纸简介

挡板复合模设计（CAD图纸+UG三维模型）材料：30钢厚度为0.3mm 大批量图纸包含CAD装配图、零件图，UG三维图，附带STP通用格式。 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
