3L-15／12型空气压缩机设计(含CAD图)（ID:667909）

机械设备 / 通用设备 / 3L-15／12型空气压缩机设计(含CAD图)

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1687272533802.zip	2.47M
2	3L-15／12型活塞式空压机设计说明书.DOC	2.97M
3	3L-15／12型空气压缩机装配图.dwg	440.75K
4	十字头组件.dwg	221.77K
5	压缩大皮带轮零件图.dwg	67.90K
6	压缩机一级气缸部件图.dwg	119.96K
7	压缩机一级活塞零件图.dwg	84.75K
8	压缩机二级气缸部件图.dwg	118.17K
9	压缩机二级活塞零件图.dwg	71.74K
10	压缩机填料函.dwg	124.49K
11	压缩机曲轴.dwg	97.23K
12	压缩机机体.dwg	171.49K
13	压缩机连杆零件图.dwg	102.79K
14	连杆小头轴瓦.dwg	69.03K

此图纸下载需要250金币

立即下载

发布者

体贴的皮带

创作: 6268

粉丝: 133

加入时间：2022-10-08

私信

关注

模型信息

图纸格式：dwg

文件大小：2.53M

所需金币：250

上传时间：2023-06-20 22:48:54

是否可编辑：可修改，包括参数

版本：AutoCAD 2004

标签

图纸简介

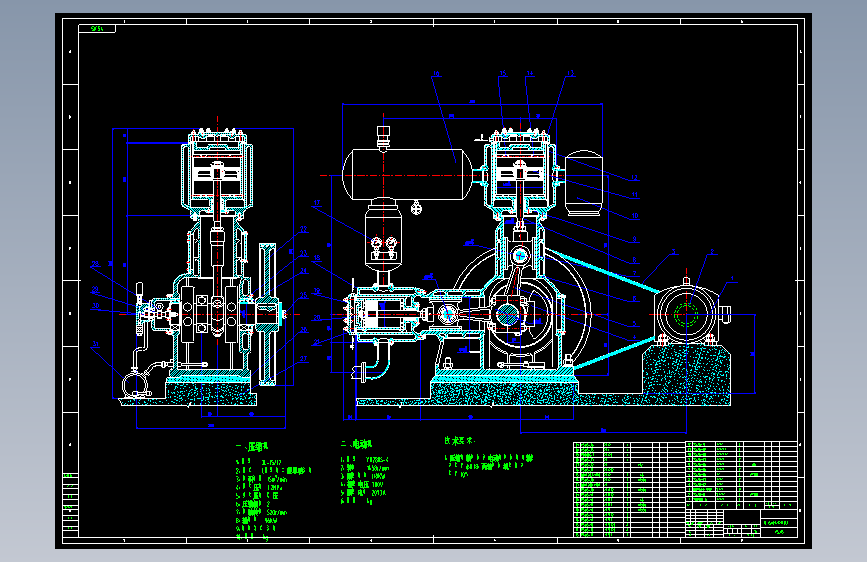

此设计是3L-15／12型空气压缩机设计(含CAD图)。本设计为往复活塞式压缩机设计。往复活塞式压缩机利用活塞在气缸中往复运动使容积缩小从而提高气体压力。活塞式压缩机与其它类型的压缩机相比有许多优点：压力范围最广，从低压到高压都适用；效率高；适应性强，特别是用于小排气量的情况。因此在国民经济生产中，往复活塞式压缩机的应用十分广泛。本设计的内容包括压缩机的总体、气缸及基本部件的设计。主要通过热力计算和动力计算来确定压缩机的总体结构方案设计，和各种零部件的设计。同时，更侧重对曲轴进行了设计，绘出了压缩机的总装图，气缸，十字头，活塞，曲轴、连杆轴瓦等的零部件图。并运用材料力学理论对部分零部件进行了
