多孔基体级进模（CAD图+UG三维）（ID:672020）

设备部件 / 模具类 / 多孔基体级进模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16876150378828.zip	4.08M
2	ZN001.stp	2.39M
3	11_mobin.prt	179.50K
4	13_CQK_tumo.prt	184.00K
5	14_CXYK_tumo.prt	146.50K
6	15_CK_tumo.prt	139.00K
7	16_daozu.prt	144.00K
8	18_daoliaoban.prt	270.50K
9	19_tanhuang.prt	395.00K
10	1_X_mozuo.prt	592.00K
11	20_daotao.prt	171.00K
12	21_xieliao_LD.prt	183.50K
13	2_aomo.prt	608.00K
14	3_xieliaoban.prt	596.00K
15	4_tumo_GDB.prt	772.00K
16	5_dianban.prt	291.00K
17	7_S_mozuo.prt	479.00K
18	9_LL_tumo.prt	176.50K
19	dangliaoxiao.prt	142.50K
20	GB-T119.1-200010x75.prt	211.00K
21	GB-T119.1-200010x95.prt	211.00K
22	GB-T70.1-2000M10x25.prt	308.00K
23	GB-T70.1-2000M10x50.prt	307.00K
24	GB-T70.1-2000M10x70.prt	305.00K
25	gongjian_step.prt	360.50K
26	ZN001.prt	976.00K
27	A0-装配图.dwg	196.34K
28	其他板类零件图.dwg	185.52K
29	所有凸模零件图.dwg	154.81K

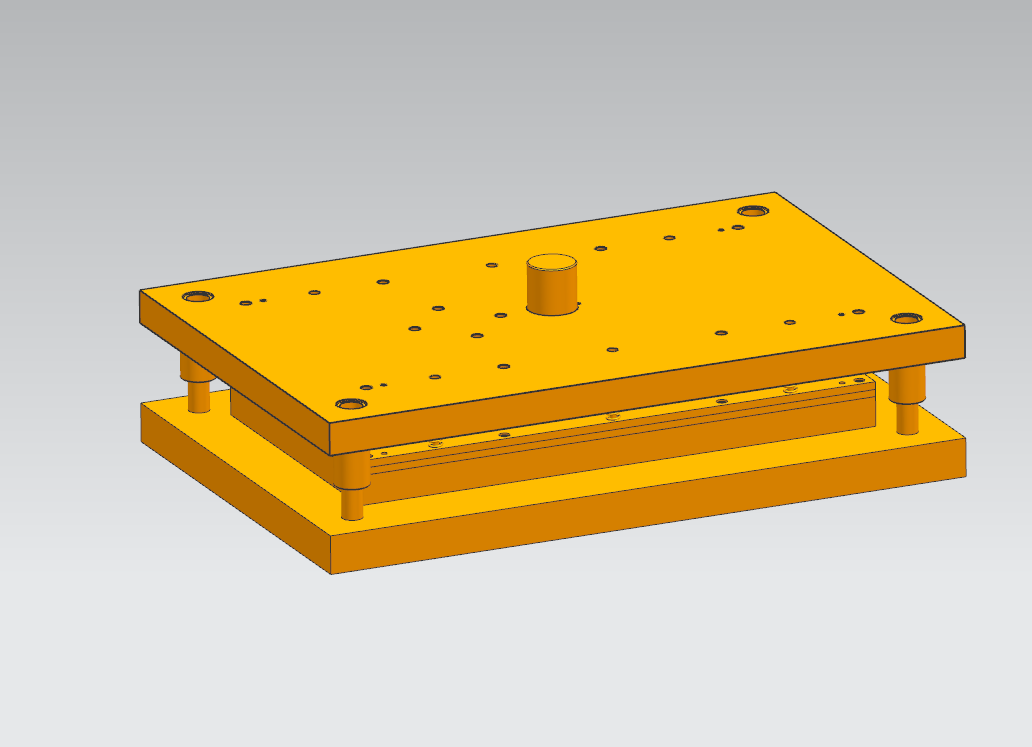

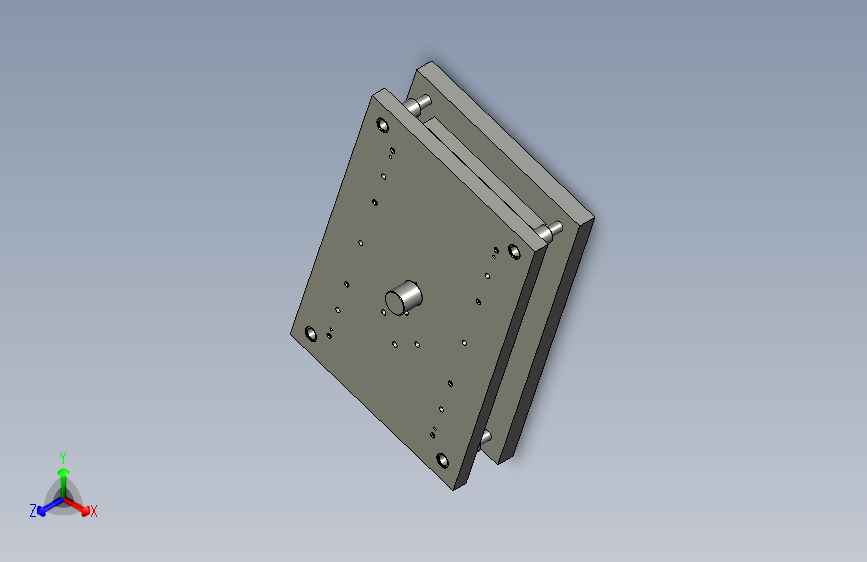

30	三维图.png	27.38K

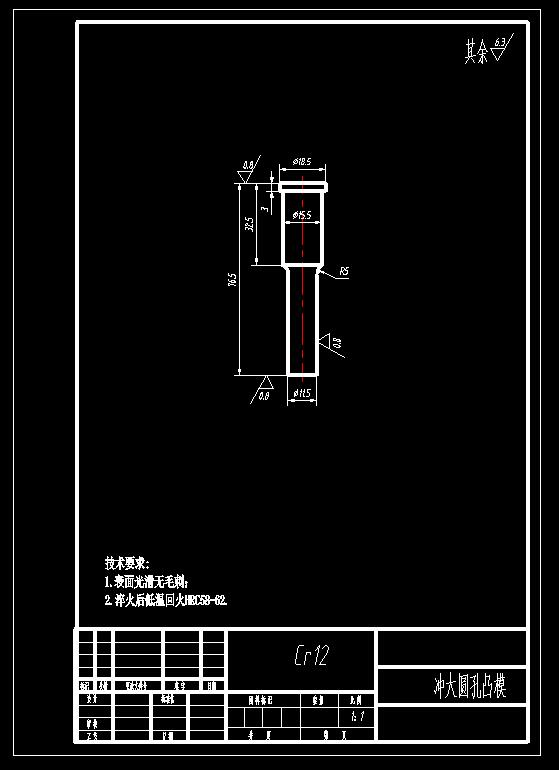

31	凸模.jpg	28.98K

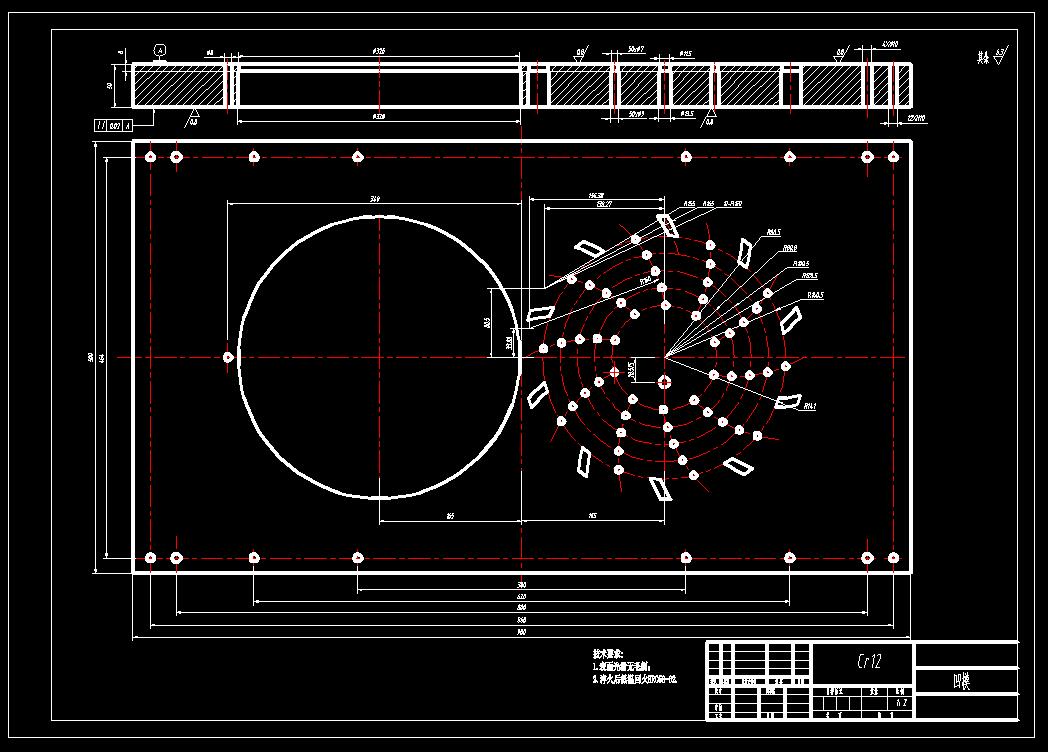

32	凹模.jpg	96.37K

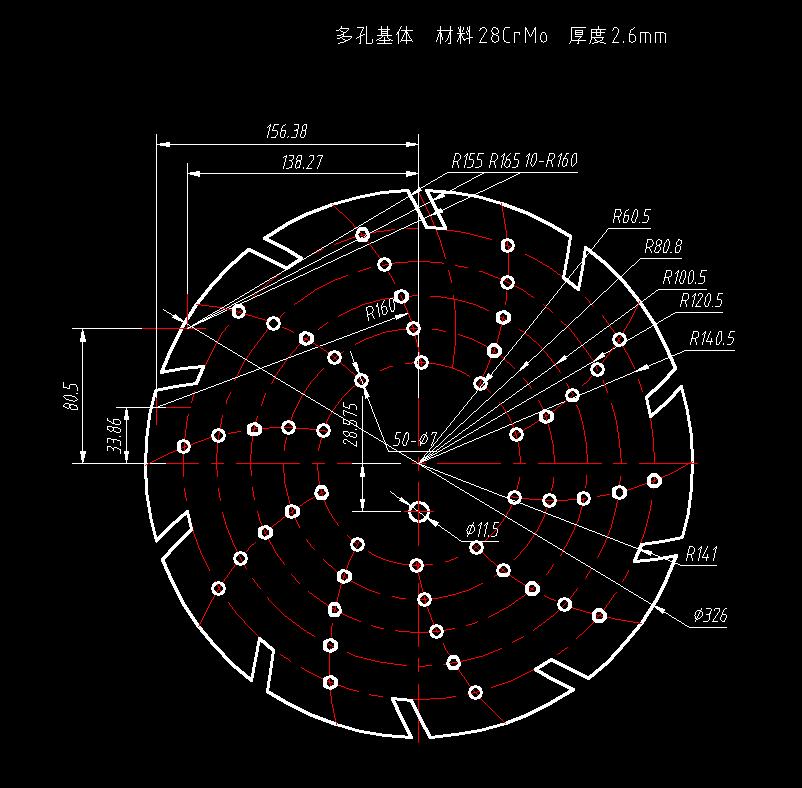

33	工件图.jpg	77.39K

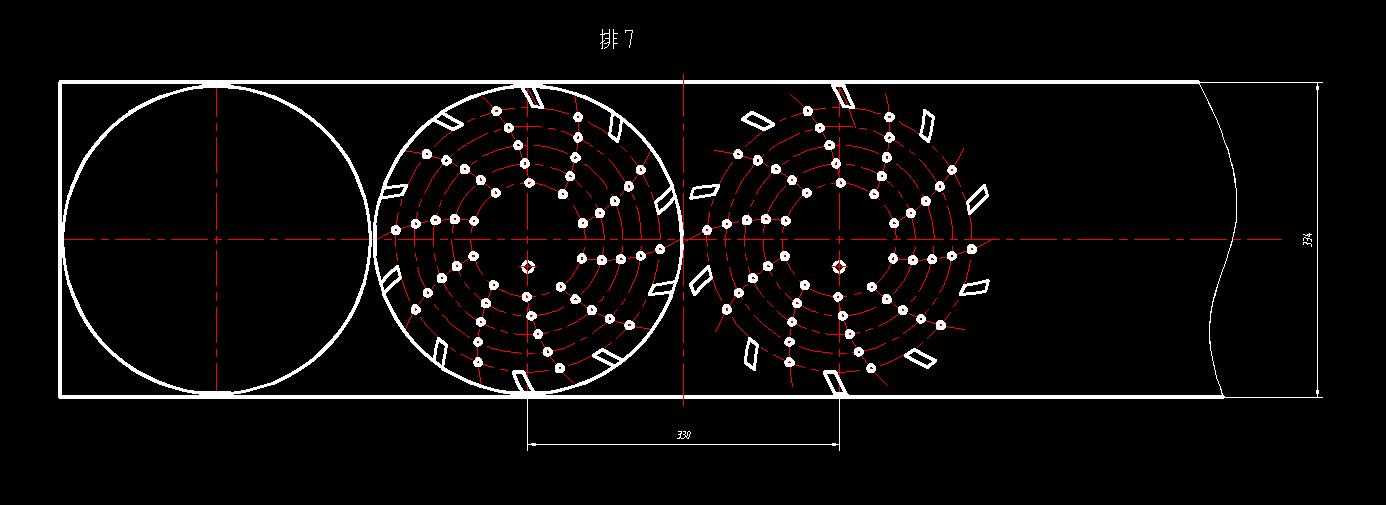

34	排样图.jpg	62.98K

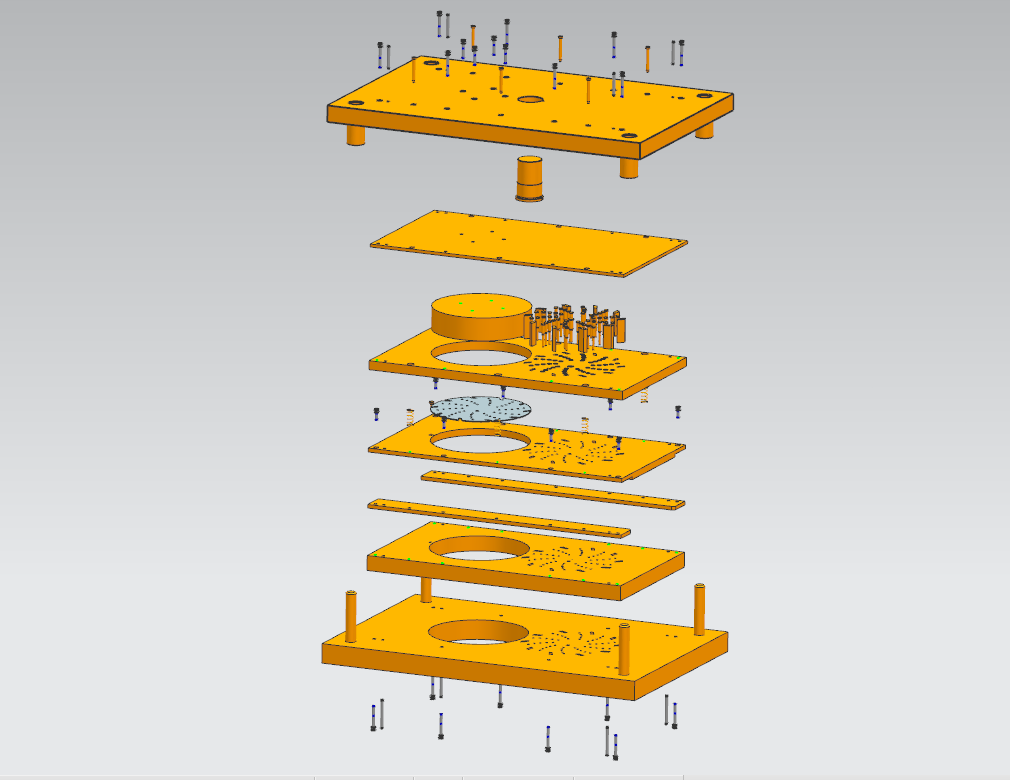

35	爆炸图.png	56.73K
36	落料凸模.jpg	53.49K

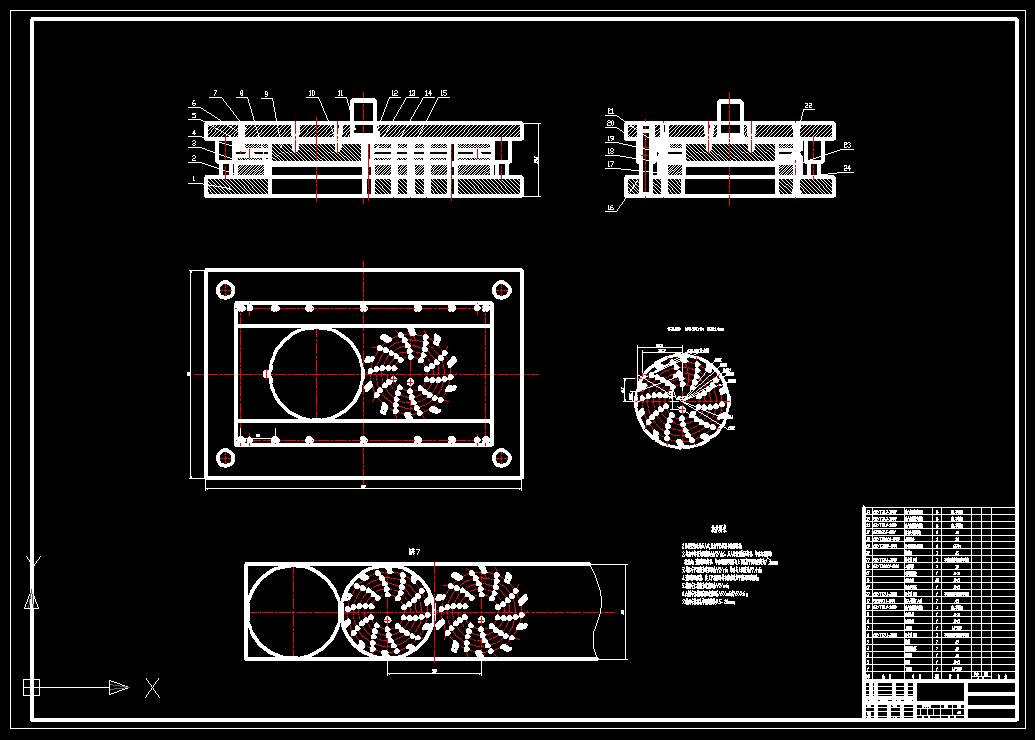

37	装配图.jpg	93.80K

此图纸下载需要100金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：4.17M

所需金币：100

上传时间：2023-06-24 21:57:21

是否可编辑：可修改，包括参数

版本：STEP

标签

基体

级进模

模具

冲压

图纸简介

多孔基体级进模（CAD图+UG三维）材料28CrMo 厚度2.6mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6； 4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
