四爪自定心卡盘(ID:672660)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 16877854655254.zip | 57.81M |
2 | KX-QK-200.SLDASM | 4.85M |
3 | KX-QK-200.STEP | 15.36M |

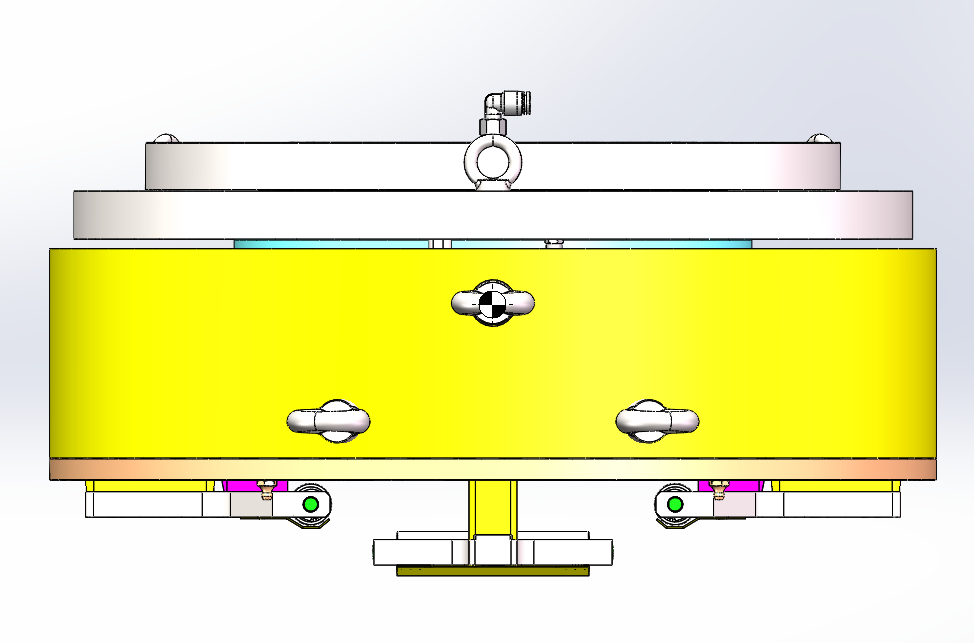

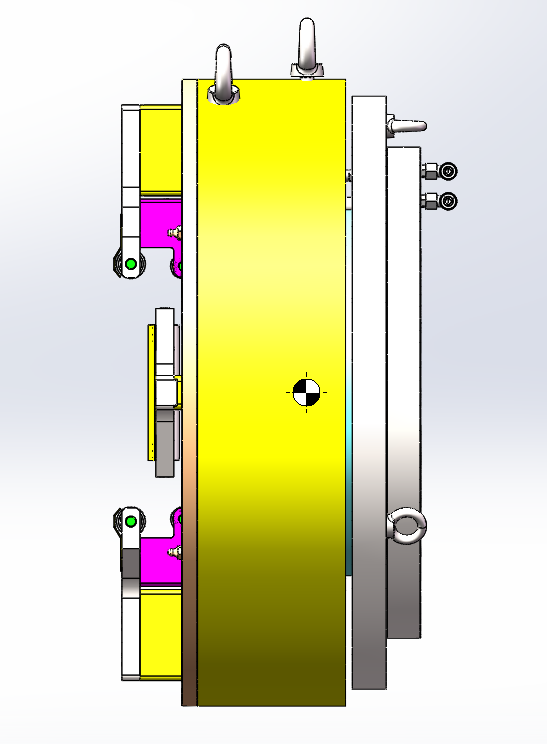

4 | 侧视图.PNG | 72.46K |
5 | 俯视图.PNG | 118.48K |

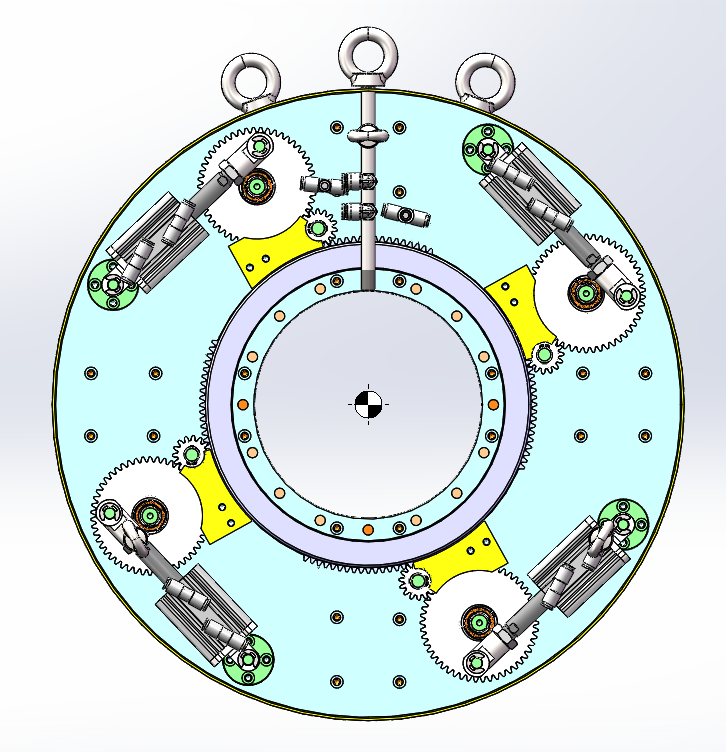

6 | 内部结构.PNG | 251.34K |

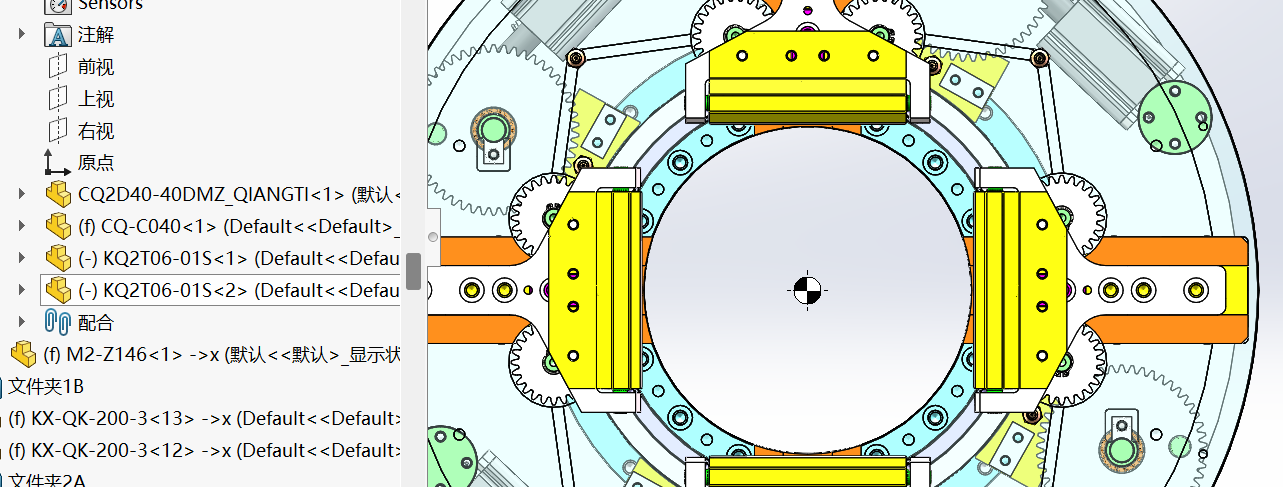

7 | 准确的标准件型号.PNG | 205.40K |

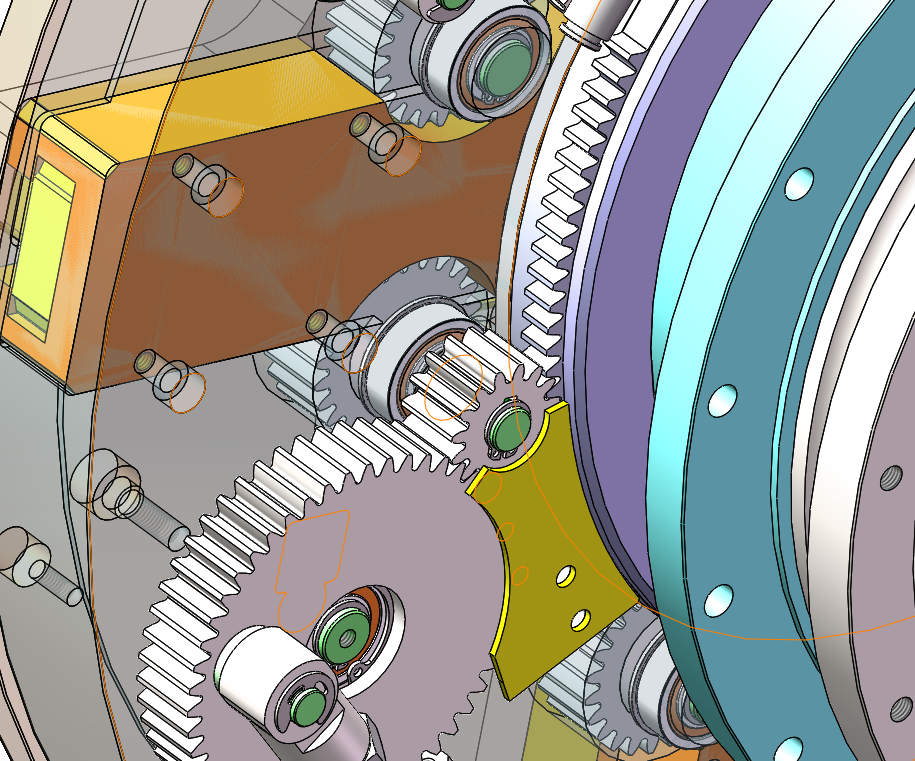

8 | 可进行运动模拟的三维结构.PNG | 463.09K |

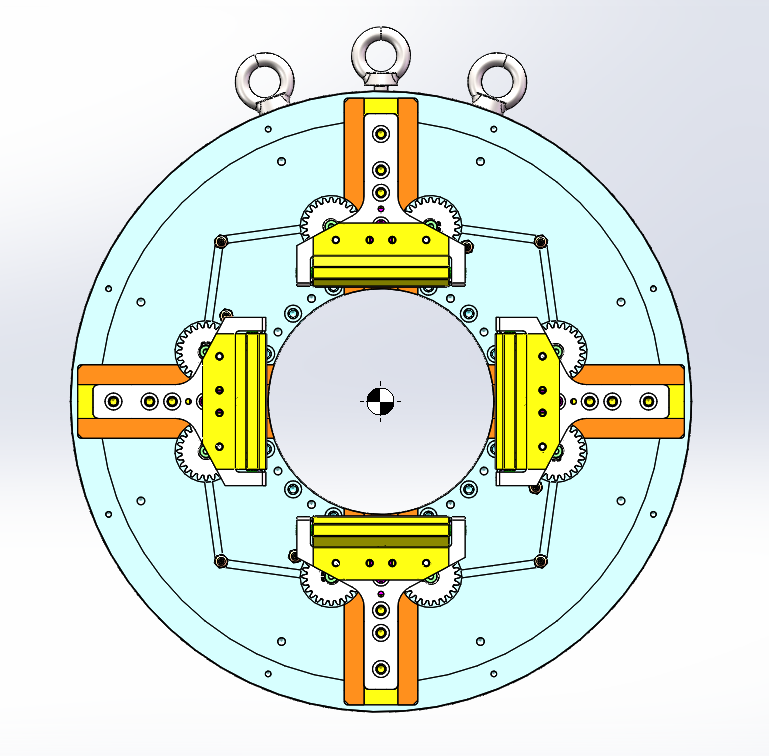

9 | 夹爪驱动齿轮.PNG | 147.64K |

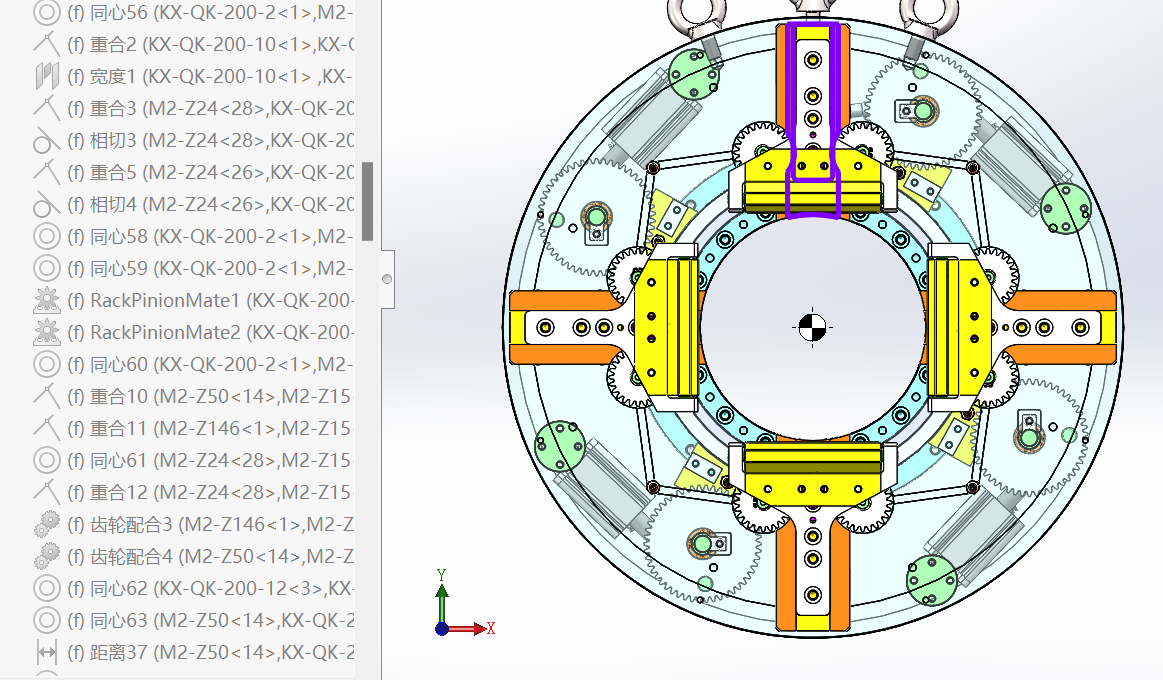

10 | 完整的装配约束.PNG | 273.20K |

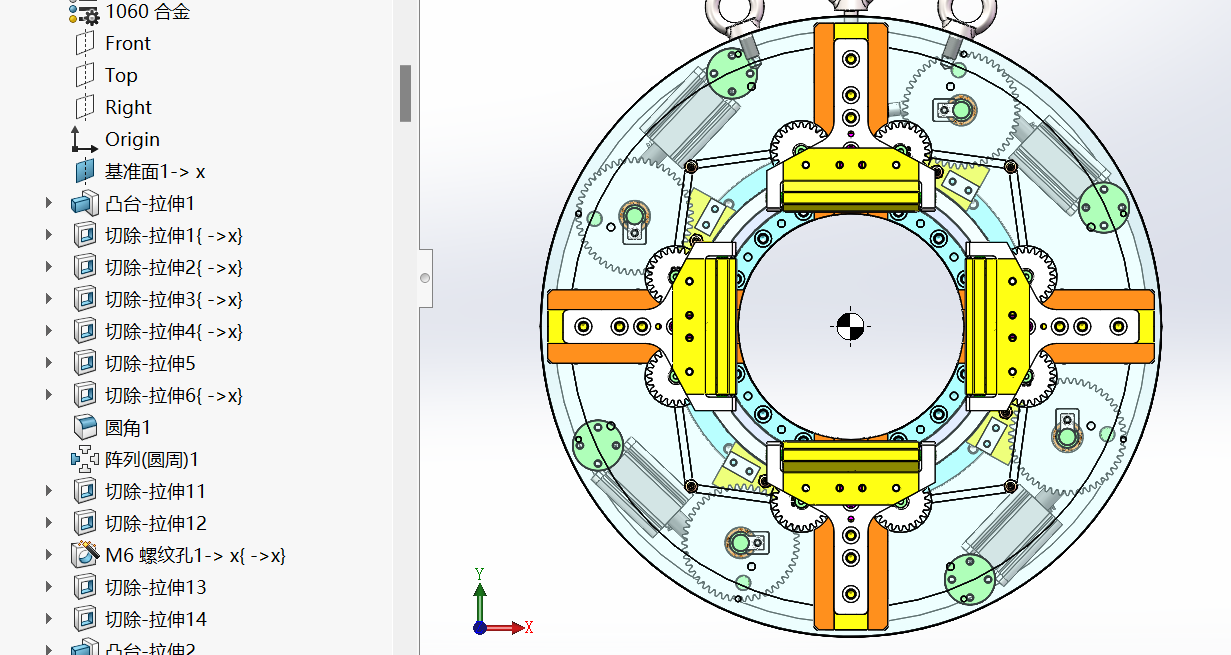

11 | 完整的零件建模细节.PNG | 263.66K |

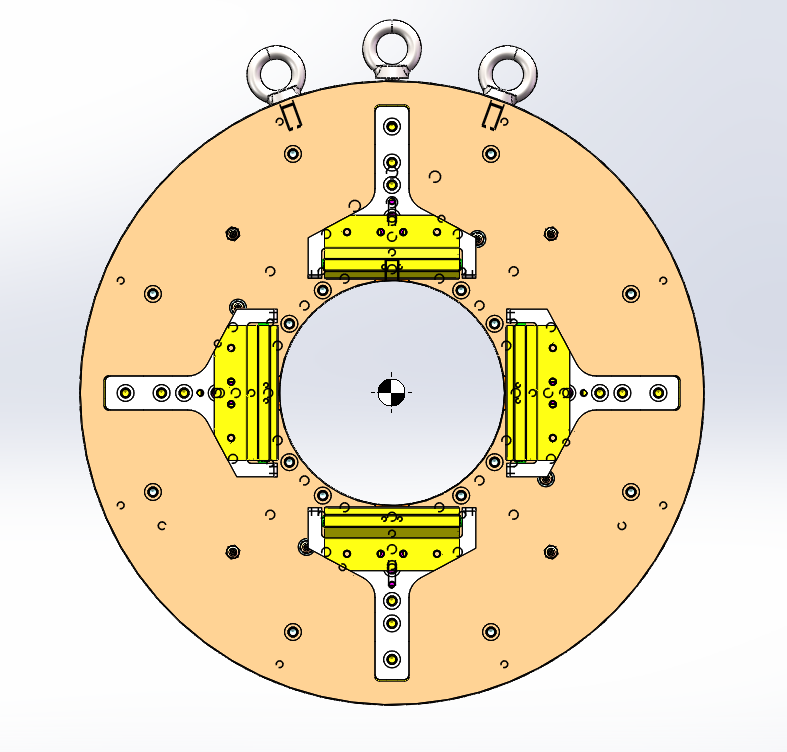

12 | 正视图.PNG | 130.97K |
13 | 注油口结构.PNG | 390.25K |

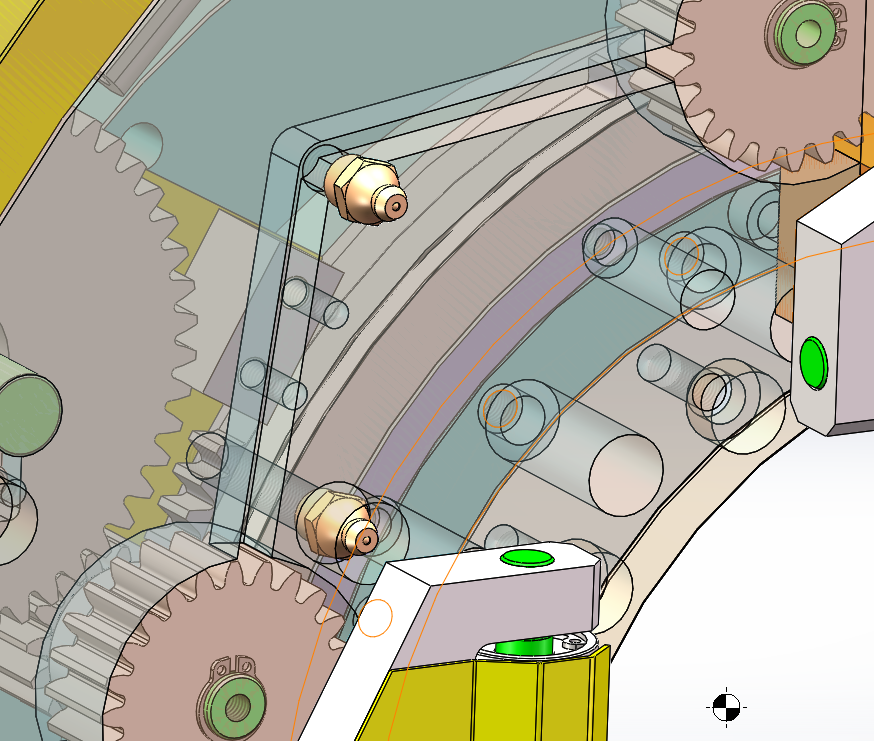

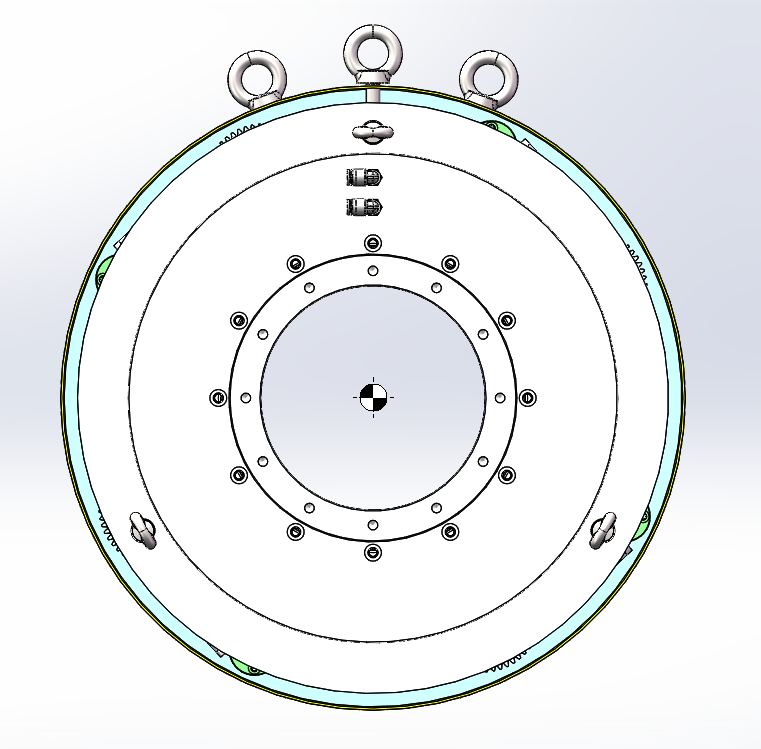

14 | 背部结构.PNG | 146.56K |

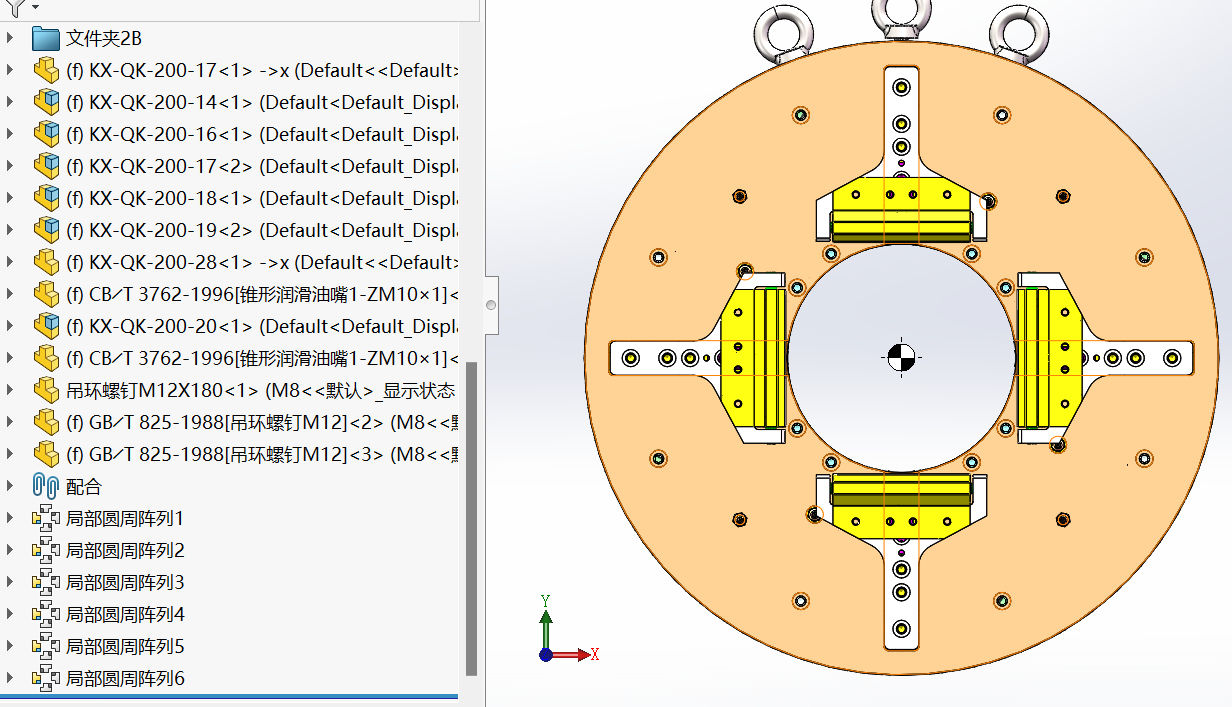

15 | 设计树.PNG | 183.09K |

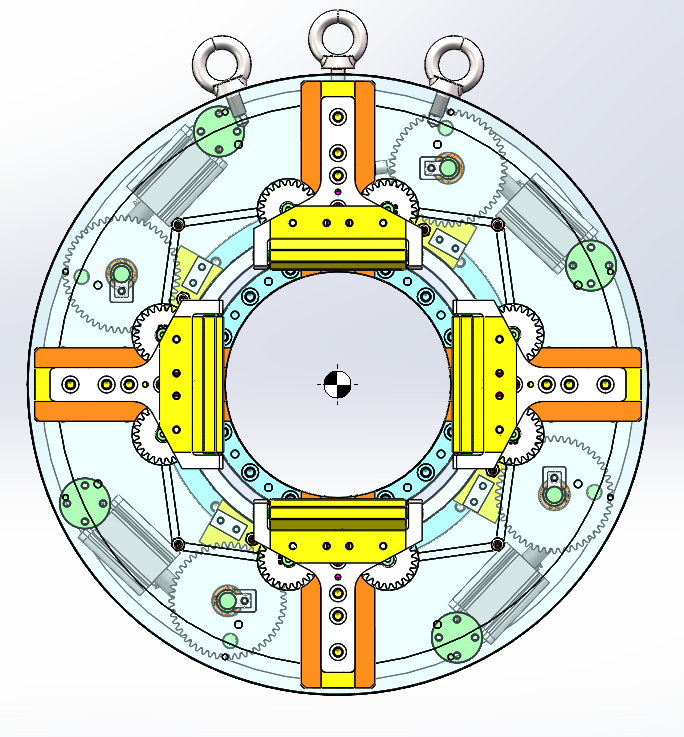

16 | 齿轮结构.PNG | 218.54K |
17 | 6900DD.SLDPRT | 112.25K |
18 | BB0101.SLDPRT | 108.40K |
19 | CB╱T3762-1996[锥形润滑油嘴1-ZM10×1].SLDPRT | 241.55K |
20 | CQ-C040.SLDPRT | 97.90K |
21 | CQ2D40-40DMZ_M14.SLDPRT | 86.40K |
22 | CQ2D40-40DMZ_QIANGTI.SLDPRT | 154.50K |
23 | CQ2D40-40DMZ_TUIGAN.SLDPRT | 73.55K |
24 | GB╱T1096-2003[普通平键A型键6×6×20].SLDPRT | 102.38K |
25 | GB╱T276-1994[两面带密封圈(接触式)的深沟球轴承[60000-2LS]6002-2LS].SLDPRT | 1.21M |
26 | GB╱T276-2013[两面带防尘盖的深沟球轴承[60000-2Z]608-2Z].SLDPRT | 1.17M |
27 | GB╱T70.1-2008[内六角圆柱头螺钉M6×12].SLDPRT | 139.32K |
28 | GB╱T825-1988[吊环螺钉M12].SLDPRT | 317.28K |
29 | GB╱T825-1988[吊环螺钉M8].SLDPRT | 306.32K |
30 | GB╱T893-2017[孔用弹性挡圈A型22].SLDPRT | 166.79K |
31 | GB╱T893-2017[孔用弹性挡圈A型32].SLDPRT | 164.58K |
32 | GB╱T894-2017[轴用弹性挡圈A型d0≥1012].SLDPRT | 107.92K |
33 | GB╱T894-2017[轴用弹性挡圈A型d0≥1015].SLDPRT | 105.27K |
34 | GB╱T896-1986[开口挡圈9].SLDPRT | 84.47K |
35 | I-G04_CQ2_.SLDPRT | 91.33K |
36 | KQ2T06-01S.SLDPRT | 110.54K |
37 | KX-DK-120-7000.SLDASM | 16.39M |
38 | KX-DK-120-7080.SLDPRT | 117.79K |
39 | KX-DK-120-XXXX.sldprt | 100.26K |
40 | KX-HK-120-2.SLDASM | 506.20K |
41 | KX-HK-120.SLDASM | 3.08M |
42 | KX-QK-200-10.SLDASM | 1.20M |
43 | KX-QK-200-10.SLDPRT | 223.63K |
44 | KX-QK-200-11.SLDASM | 152.48K |
45 | KX-QK-200-11.SLDPRT | 1000.62K |
46 | KX-QK-200-12.SLDASM | 107.68K |
47 | KX-QK-200-13.SLDASM | 1.20M |
48 | KX-QK-200-13.SLDPRT | 333.21K |
49 | KX-QK-200-14.SLDASM | 103.17K |
50 | KX-QK-200-15.SLDPRT | 125.49K |
51 | KX-QK-200-16.SLDASM | 111.10K |
52 | KX-QK-200-16.sldprt | 481.19K |
53 | KX-QK-200-17.SLDASM | 1.24M |
54 | KX-QK-200-17.SLDPRT | 287.11K |
55 | KX-QK-200-18.SLDASM | 1.22M |
56 | KX-QK-200-18.SLDPRT | 969.69K |
57 | KX-QK-200-19.SLDASM | 1.23M |
58 | KX-QK-200-19.SLDPRT | 119.49K |
59 | KX-QK-200-2.SLDASM | 636.39K |
60 | KX-QK-200-2.SLDPRT | 919.70K |
61 | KX-QK-200-20.SLDASM | 63.67K |
62 | KX-QK-200-20.SLDPRT | 98.96K |
63 | KX-QK-200-21.SLDASM | 181.75K |
64 | KX-QK-200-21.SLDPRT | 97.29K |
65 | KX-QK-200-22.SLDASM | 1.02M |
66 | KX-QK-200-22.SLDPRT | 125.68K |
67 | KX-QK-200-23.SLDASM | 1.00M |
68 | KX-QK-200-23.SLDPRT | 72.12K |
69 | KX-QK-200-24.SLDPRT | 153.10K |
70 | KX-QK-200-25.SLDPRT | 48.69K |
71 | KX-QK-200-26.SLDPRT | 267.78K |
72 | KX-QK-200-28.SLDPRT | 106.98K |
73 | KX-QK-200-29.SLDPRT | 88.84K |
74 | KX-QK-200-3.SLDPRT | 152.50K |
75 | KX-QK-200-30.sldprt | 303.79K |
76 | KX-QK-200-32.SLDPRT | 96.09K |
77 | KX-QK-200-33.SLDPRT | 76.65K |
78 | KX-QK-200-34.SLDPRT | 105.57K |
79 | KX-QK-200-35.SLDPRT | 271.32K |
80 | KX-QK-200-37.SLDPRT | 107.42K |
81 | KX-QK-200-38.SLDPRT | 80.05K |
82 | KX-QK-200-39.SLDPRT | 328.85K |
83 | KX-QK-200-5.SLDPRT | 603.70K |
84 | KX-QK-200-7.SLDPRT | 181.41K |
85 | KX-QK-200-8.SLDPRT | 237.23K |
86 | KX-QK-200-9.SLDPRT | 177.23K |
87 | KX-QK-200.SLDASM | 4.83M |
88 | M2-Z146.SLDPRT | 817.02K |
89 | M2-Z15.SLDPRT | 196.87K |
90 | M2-Z24.SLDPRT | 240.72K |
91 | M2-Z50.SLDPRT | 373.60K |
92 | PL801-S.SLDPRT | 150.14K |
93 | PLF801.SLDPRT | 148.72K |
94 | 吊环螺钉M12X180.SLDPRT | 295.42K |
此图纸下载需要70金币
立即下载
发布者
156****5232
创作: 5
粉丝: 1
加入时间:2023-06-24
模型信息
图纸格式:sldasm,step,sldprt
文件大小:59.19M
所需金币:70
上传时间:2023-06-26 21:17:50
是否可编辑:可修改,不包括参数
版本:SOLIDWORKS 2016
标签
图纸简介
四爪中空自定心卡盘,多用于激光切管机设备。
可夹持圆管、方管、工字钢及各种异型管材,可以用伺服电机驱动。 内部使用气缸齿轮结构驱动,依靠气动进行夹持,可夹持管径25-200mm,覆盖大部分规格。
内部结构非常完善,每个零件都有完整的建模细节和材质属性设置,甚至可直接用于出2d图;总装配图拥有全面的装配约束,甚至可进行运动仿真模拟。
三维结构完全是自主研发,几个小伙伴经过长达几个月的交流与头脑风暴,整个结构经得起推敲,具有很强的实用性。
本图档仅供学习交流,感兴趣的小伙伴欢迎下载
