C字形弯曲件弯曲模（CAD图+Proe三维）（ID:673466）

设备部件 / 模具类 / C字形弯曲件弯曲模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1687934387815.rar	2.19M
2	J035--.dwg	202.36K
3	j035-ghj028_asm.stp	736.73K
4	10x70.prt.2	89.89K
5	10_bd_aomo.prt.3	104.42K
6	11_mokuang.prt.3	124.67K
7	12_dingxiao.prt.1	101.62K
8	1_x_mozuo.prt.2	252.20K
9	4_dinggan.prt.1	76.45K
10	5_dingkuai.prt.2	106.61K
11	6x30.prt.1	86.48K
12	7_dingweixiao.prt.1	107.12K
13	8x150.prt.1	84.29K
14	8_tumo.prt.3	117.90K
15	9_mobin.prt.1	96.04K
16	gb-t70_1-2000_m10x70.prt.1	123.48K
17	GB-T70_1-2000_M10x70_log.xml	4.89K
18	gongjian.prt.1	101.52K
19	j035-ghj028.asm.8	128.76K
20	prt0001.prt.1	116.24K
21	prt0002.prt.2	92.14K
22	tanhuang.prt.3	278.28K

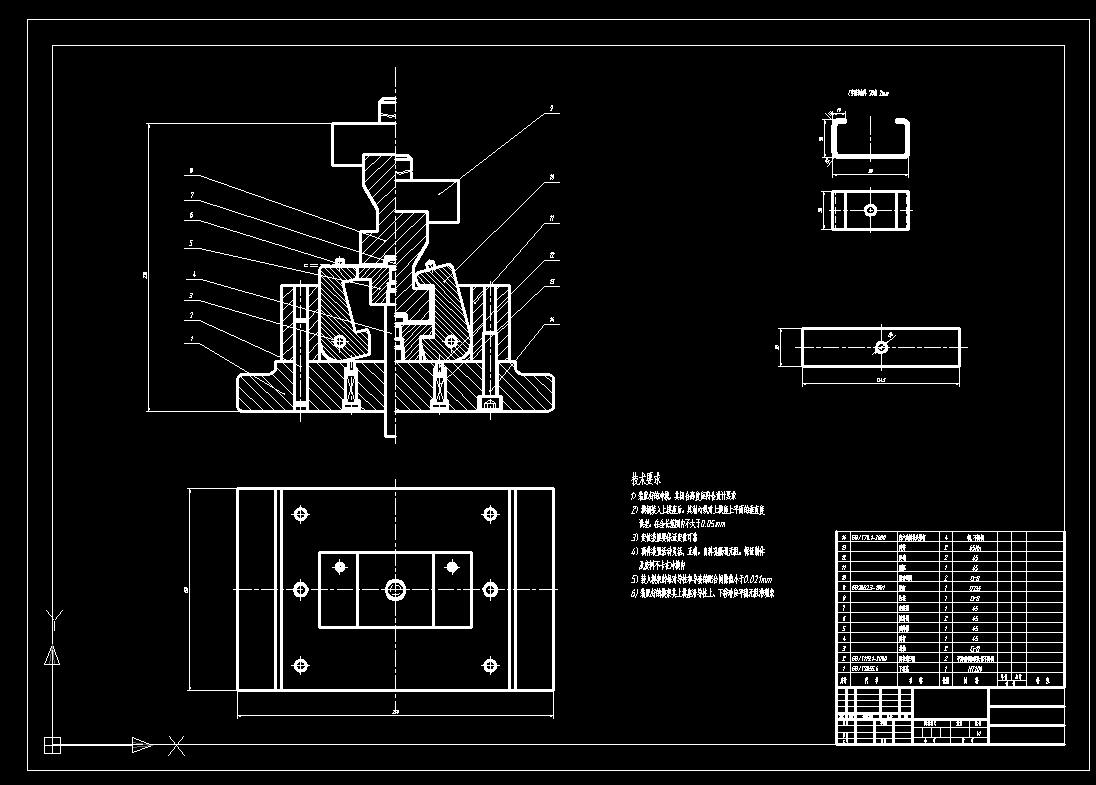

23	CAD装配图.jpg	87.81K

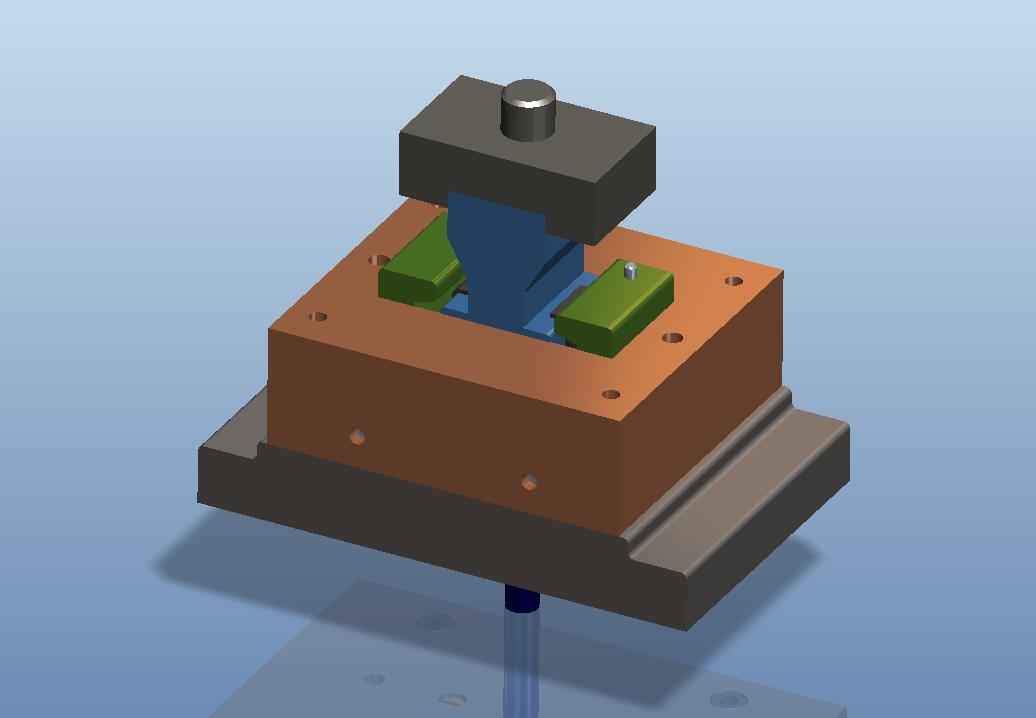

24	三维图.jpg	25.15K
25	三维工件图.jpg	17.44K

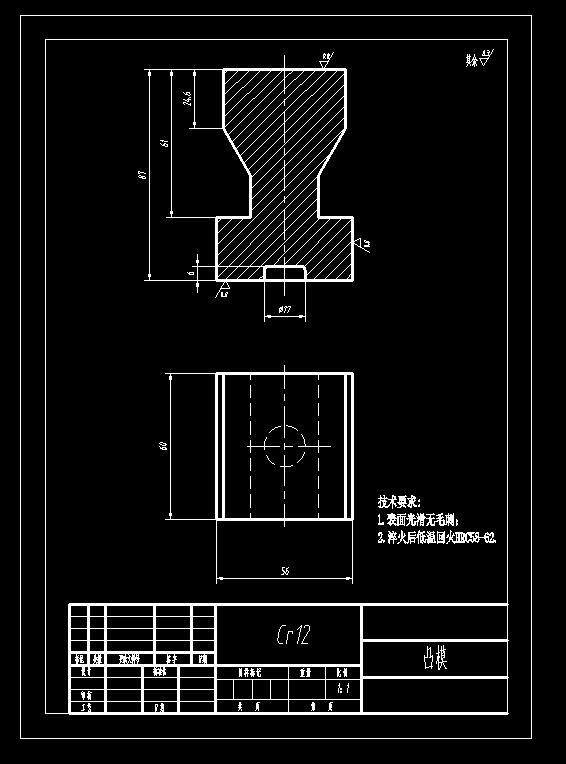

26	凸模.jpg	41.91K

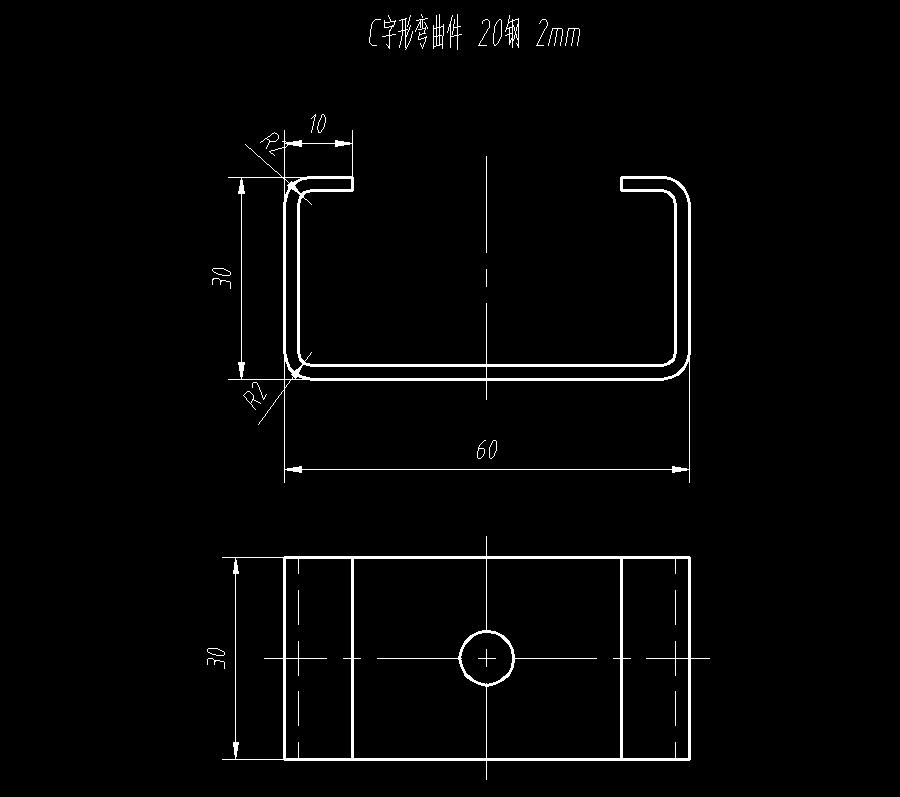

27	工件图.jpg	24.48K

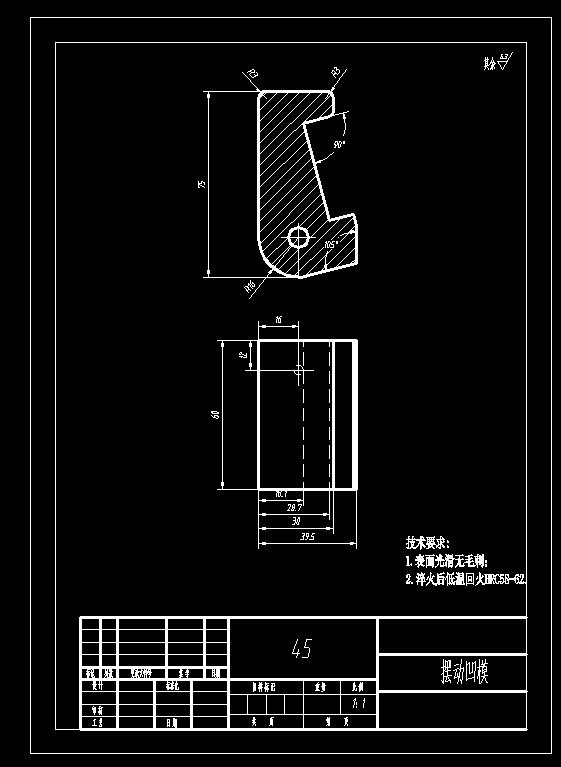

28	摆动凹模.jpg	36.39K

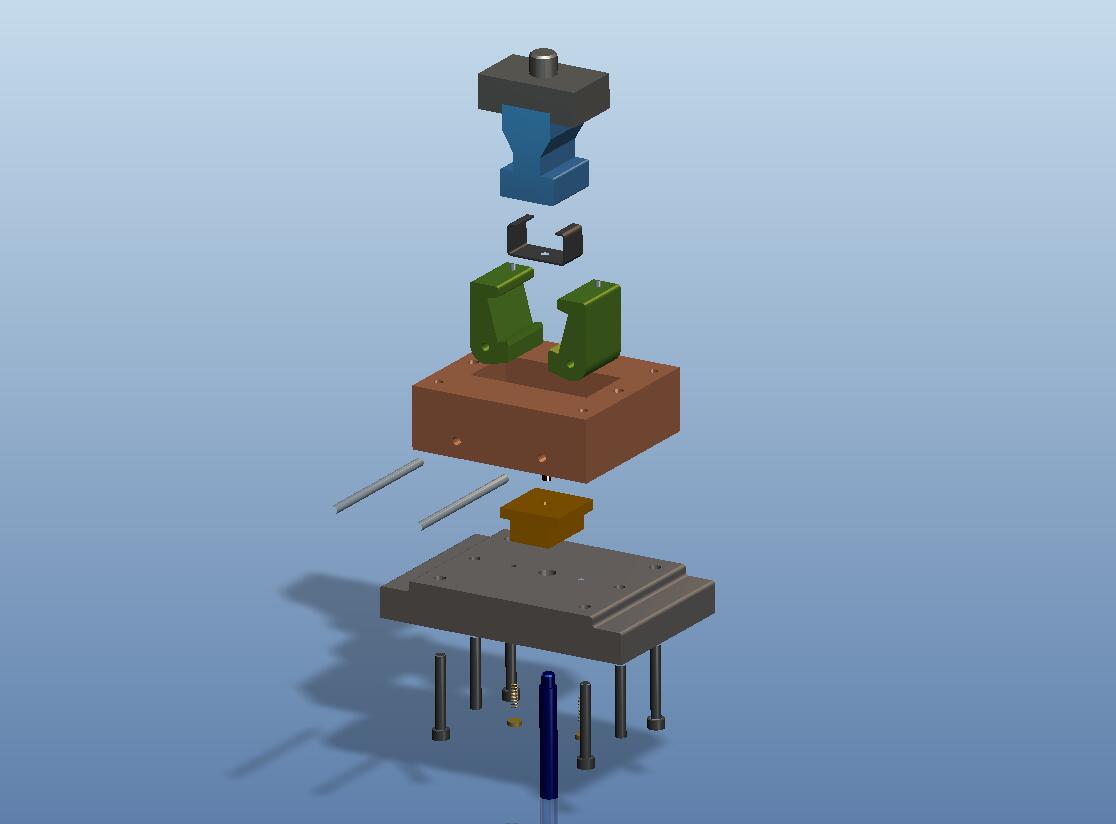

29	爆炸图.jpg	28.21K

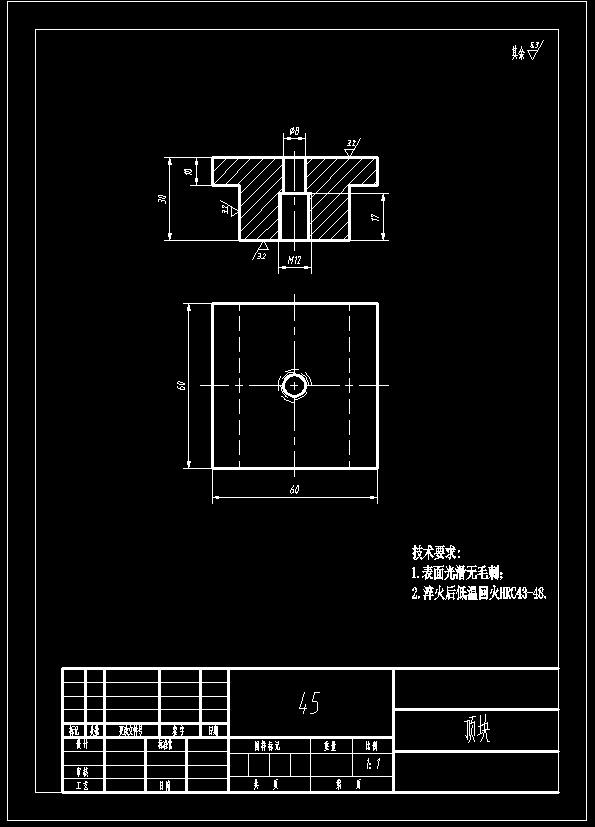

30	顶块.jpg	37.56K

此图纸下载需要60金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：prt

文件大小：2.24M

所需金币：60

上传时间：2023-06-28 14:39:49

是否可编辑：可修改，包括参数

版本：PROE

标签

弯曲件

弯曲模

模具

冲压

U形件

图纸简介

C字形弯曲件弯曲模（CAD图+Proe三维） 20钢 2mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套
