软管牵引机编织网自动送料机（ID:678752）

机械设备 / 非标机械 / 软管牵引机编织网自动送料机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16890654515389.zip	34.16M
2	BRTJ-30.SLDPRT	263.38K
3	DW_AD_501_M8E.SLDPRT	206.10K
4	ECM-E3M-C20807SSE.SLDPRT	2.31M
5	F-M10X125U.SLDPRT	173.96K
6	F-M8X125U.SLDPRT	170.24K
7	FHAWZRGQYJ-40脚杯安装板.SLDPRT	82.71K
8	FHAWZRGQYJ-ASM装配体.SLDASM	6.37M
9	FHAWZRGQYJ-ASM装配体.x_t	16.47M
10	FHAWZRGQYJ-同步带.SLDPRT	129.80K
11	FHAWZRGQYJ-同步轮安装轴.SLDPRT	72.58K
12	FHAWZRGQYJ-弹簧.SLDPRT	1.52M
13	FHAWZRGQYJ-排料架底板.SLDPRT	441.13K
14	FHAWZRGQYJ-排料架挡料缸安装板.SLDPRT	99.19K
15	FHAWZRGQYJ-排料架支架.SLDPRT	416.31K
16	FHAWZRGQYJ-排料架支架装配体.SLDASM	2.82M
17	FHAWZRGQYJ-排料架支点块.SLDPRT	83.31K
18	FHAWZRGQYJ-排料架皮带线主动轴外附板.SLDPRT	155.12K
19	FHAWZRGQYJ-排料架皮带线主动辊.SLDPRT	98.85K
20	FHAWZRGQYJ-排料架皮带线从动端固定调节板.SLDPRT	143.65K
21	FHAWZRGQYJ-排料架皮带线从动端焊接调节板.SLDPRT	97.71K
22	FHAWZRGQYJ-排料架皮带线从动轴外附板.SLDPRT	129.60K
23	FHAWZRGQYJ-排料架皮带线从动辊.SLDPRT	91.85K
24	FHAWZRGQYJ-排料架皮带线托辊.SLDPRT	92.82K
25	FHAWZRGQYJ-排料架皮带线挡板.SLDPRT	232.87K
26	FHAWZRGQYJ-排料架皮带线支撑板.SLDPRT	158.83K
27	FHAWZRGQYJ-排料架皮带线皮带.SLDPRT	68.79K
28	FHAWZRGQYJ-排料架皮带线终端传感器座.SLDPRT	97.61K
29	FHAWZRGQYJ-排料架皮带线终端挡板.SLDPRT	128.44K
30	FHAWZRGQYJ-排料架皮带线装配体.SLDASM	307.04K
31	FHAWZRGQYJ-排料架盖板.SLDPRT	878.23K
32	FHAWZRGQYJ-排料架盖板连接件.SLDPRT	94.69K
33	FHAWZRGQYJ-支架横梁.SLDPRT	89.53K
34	FHAWZRGQYJ-支架立板.SLDPRT	83.77K
35	FHAWZRGQYJ-牵引机前端导向.SLDPRT	140.47K
36	FHAWZRGQYJ-牵引机同步带轮板.SLDPRT	83.66K
37	FHAWZRGQYJ-牵引机圆轨.SLDPRT	75.92K
38	FHAWZRGQYJ-牵引机底板.SLDPRT	84.79K
39	FHAWZRGQYJ-牵引机支架.SLDPRT	101.70K
40	FHAWZRGQYJ-牵引机结构装配体.SLDASM	3.38M
41	FHAWZRGQYJ-软管产品.SLDPRT	72.29K
42	MA16x25SCADMSG-2.SLDASM	545.74K
43	MA20x350SCMLBDMSG-2.SLDASM	603.16K
44	NMRV050101152515312300T080_1.SLDPRT	3.55M
45	PLF080-L1-3D.SLDPRT	1.44M
46	SCS滑块.SLDPRT	216.46K
47	SE32x500SCRDMSE-2.SLDASM	1015.16K
48	SHSTBN20-40.SLDPRT	111.51K
49	TTLA30T10300-E-16.SLDPRT	480.16K
50	小型设备.SLDPRT	123.60K
51	脚杯100_m12_150.SLDPRT	106.23K

此图纸下载需要305金币

立即下载

发布者

xx123458xx

创作: 53

粉丝: 4

加入时间：2022-12-22

私信

关注

模型信息

图纸格式：sldprt,sldasm,x_t

文件大小：34.98M

所需金币：305

上传时间：2023-07-11 16:51:10

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2021

标签

图纸简介

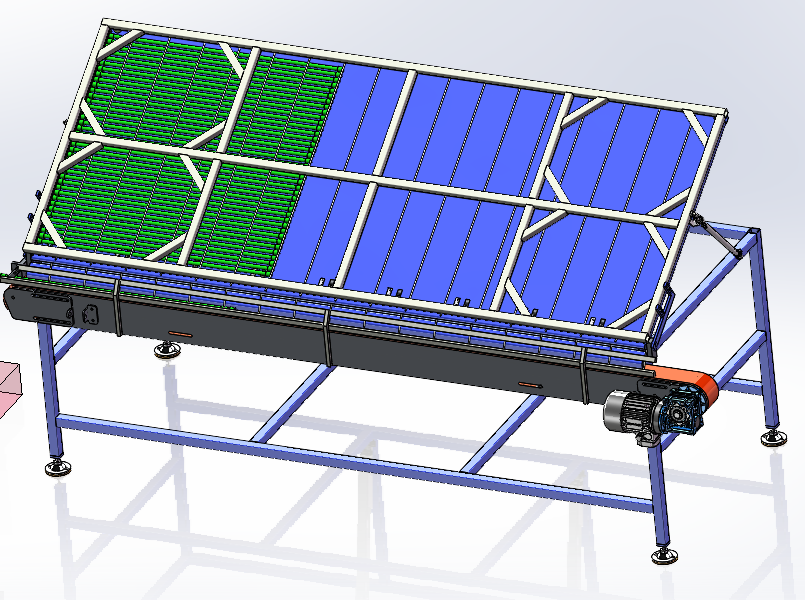

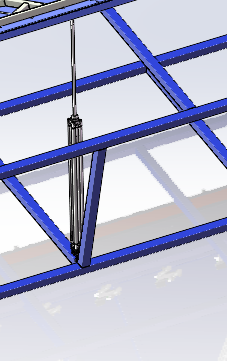

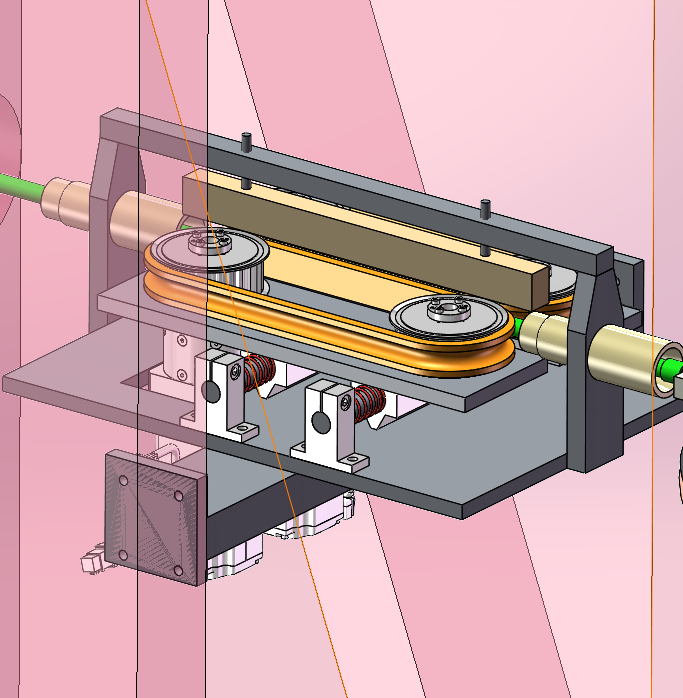

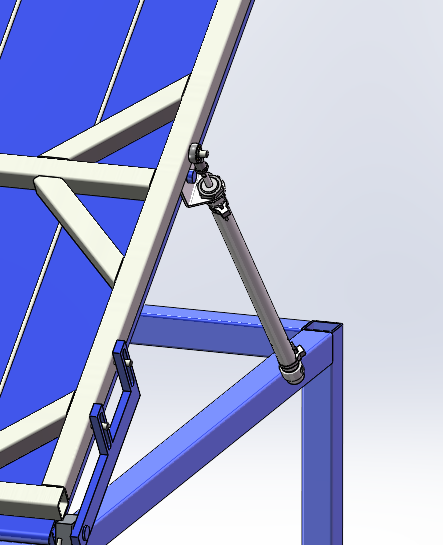

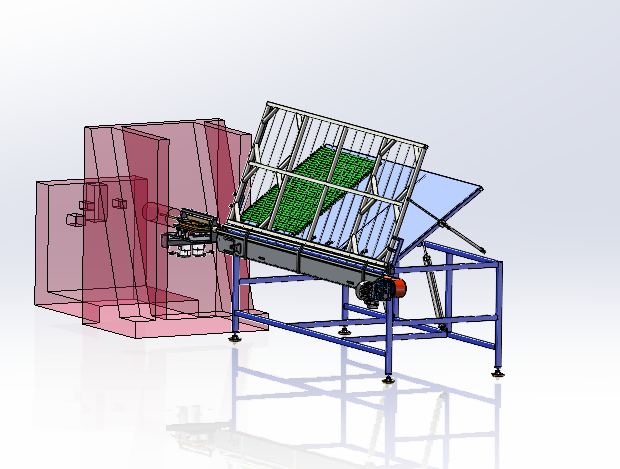

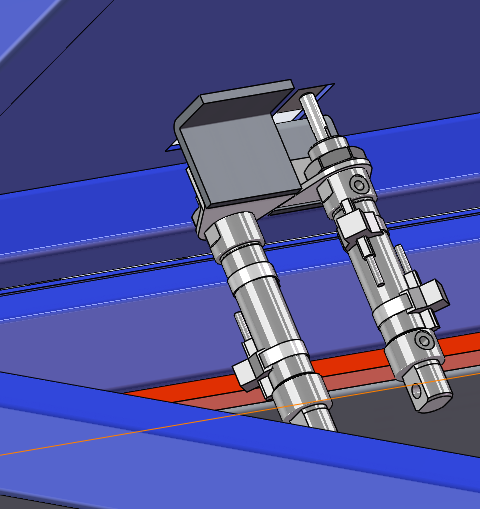

该送料机有两部分组成：一部分是自动排料架，排料架无料时排料架盖板升起人工放料，然后排料架盖板落下，然后排料架升起，排料架与皮带送料机中间有分料装置，排料架与皮带送料出口处加检测装置，确保前一根软管完全送出后，下一根软管被分料到皮带送料机，然后皮带送料机向前送料；另一部分是自动牵引送料结构，皮带送料机输送的软管通过导向装置引入牵引同步带中，然后从皮带线出口送入设备内，采用双伺服电机进行牵引。
