软管盘卷自动收放料架（ID:679110）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16891437815379.zip | 17.79M |
| 2 | FHAWZSFLJ-ASM装配体.x_t | 9.20M |
| 3 | 30C排线器.SLDPRT | 183.92K |
| 4 | DSFA10AB-13-20.SLDPRT | 172.48K |
| 5 | DSFA10AB-13-25.SLDPRT | 175.95K |
| 6 | DSFY10A-13-25.SLDPRT | 277.09K |
| 7 | FHAWZSFLJ-ASM装配体.SLDASM | 2.71M |
| 8 | FHAWZSFLJ-ASM装配体收卷机.SLDASM | 2.64M |
| 9 | FHAWZSFLJ-ASM装配体放卷机.SLDASM | 1.04M |
| 10 | FHAWZSFLJ-上料斜坡板.SLDPRT | 149.66K |
| 11 | FHAWZSFLJ-从动轮.SLDPRT | 97.52K |
| 12 | FHAWZSFLJ-底部钣金防护.SLDPRT | 201.34K |
| 13 | FHAWZSFLJ-排线器安装板.SLDPRT | 101.51K |
| 14 | FHAWZSFLJ-收放料盘.SLDPRT | 1.55M |
| 15 | FHAWZSFLJ-收料支架.SLDPRT | 539.75K |
| 16 | FHAWZSFLJ-放料支架.SLDPRT | 500.01K |
| 17 | FHAWZSFLJ-棱形轴承座安装板.SLDPRT | 109.88K |
| 18 | FHAWZSFLJ-电机安装板.SLDPRT | 118.20K |
| 19 | FHAWZSFLJ-竖直钣金防护.SLDPRT | 206.72K |
| 20 | FHAWZSFLJ-调整件装配体.SLDASM | 91.66K |
| 21 | FHAWZSFLJ-调整板.SLDPRT | 93.30K |
| 22 | FHAWZSFLJ-转动轴.SLDPRT | 200.68K |
| 23 | FHAWZSFLJ-驱动轮.SLDPRT | 293.83K |

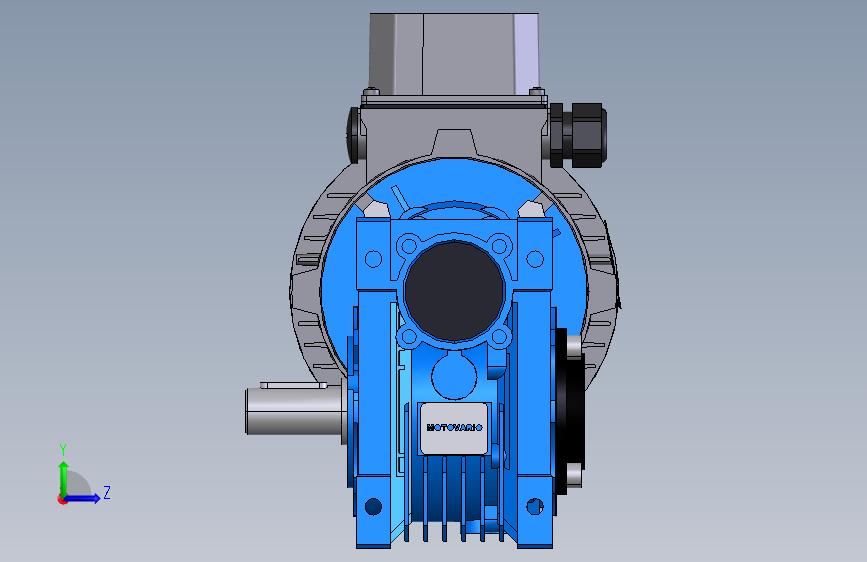

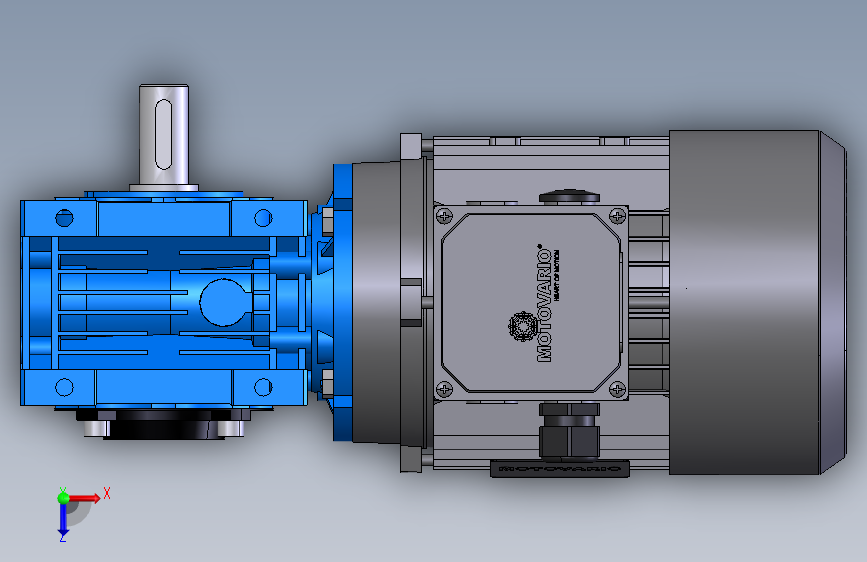

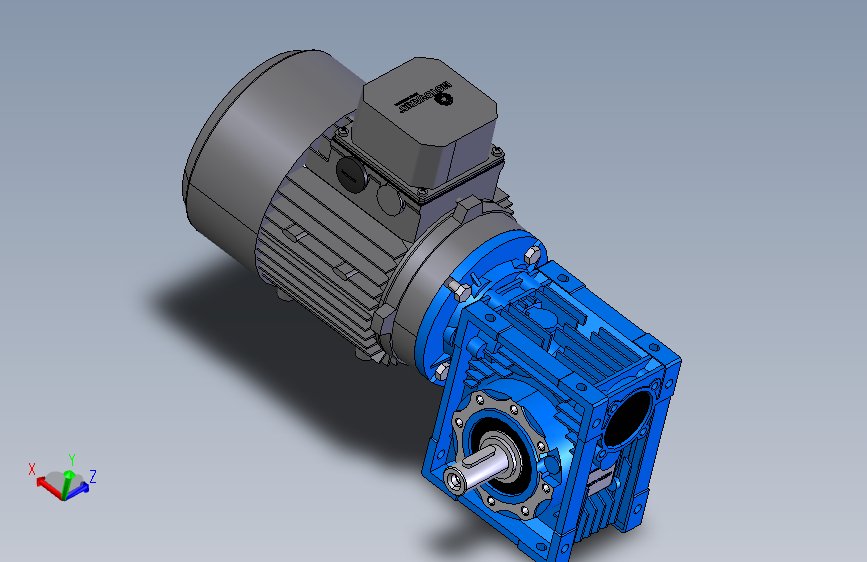

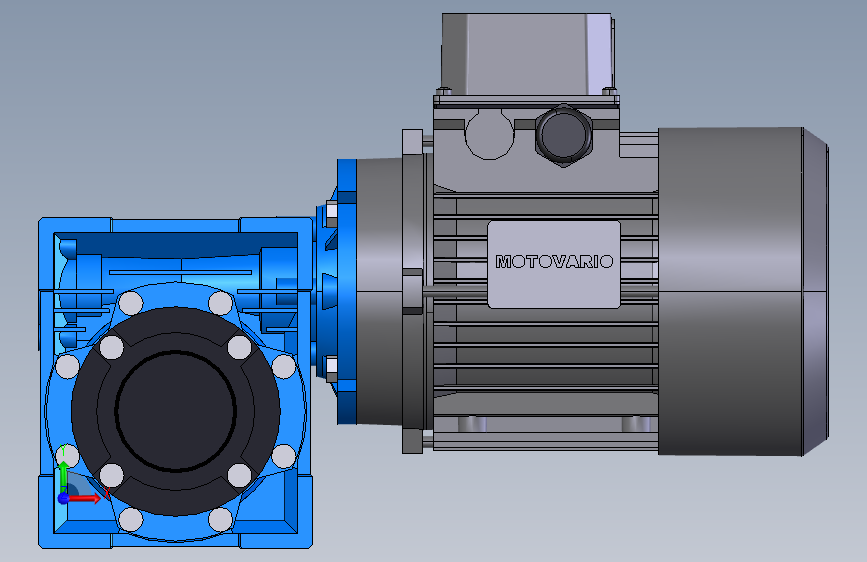

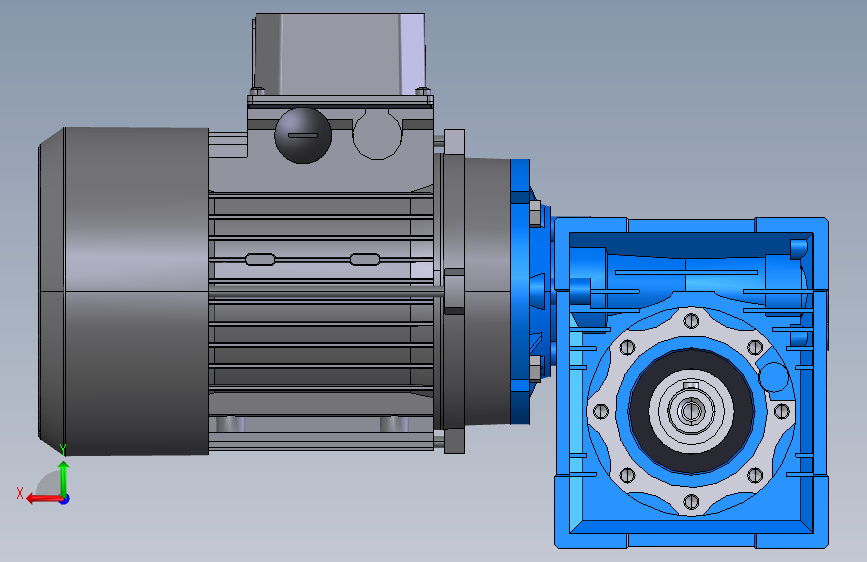

| 24 | NMRV0631090B1425SingleAS25Left090S_1.SLDASM | 3.83M |
| 25 | UCFL205.SLDPRT | 272.91K |
| 26 | 脚杯60_m12_100.SLDPRT | 105.31K |
此图纸下载需要90金币
立即下载
发布者
xx123458xx
创作: 53
粉丝: 4
加入时间：2022-12-22
模型信息
图纸格式：x_t,sldprt,sldasm
文件大小：18.22M
所需金币：90
上传时间：2023-07-12 14:36:29
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2021
标签
图纸简介
本设计为软管盘卷自动收放料，收卷机收卷能力强，运转平稳，利用电机链轮链条驱动料辊进行收卷，中途可人工干预，不伤害人员。放卷机为无动力模式，运行平稳可与收卷机配套使用，对软管直径范围兼容广，该设备已进行批量生产。
