金属软管四工位水检机（ID:679124）

机械设备 / 非标机械 / 金属软管四工位水检机

©原创

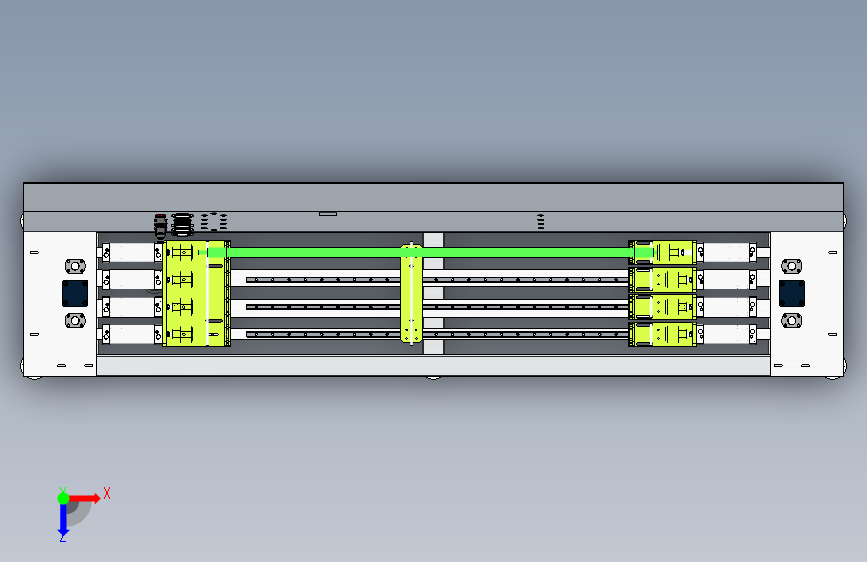

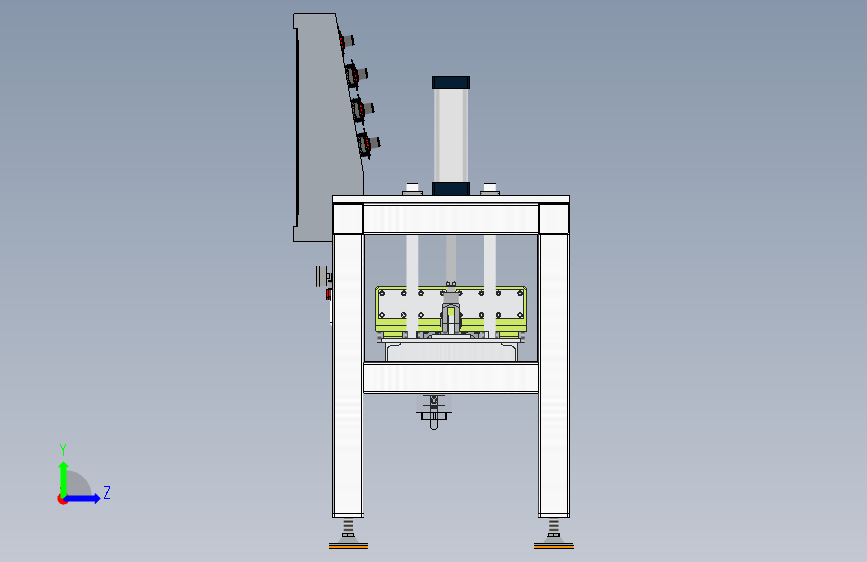

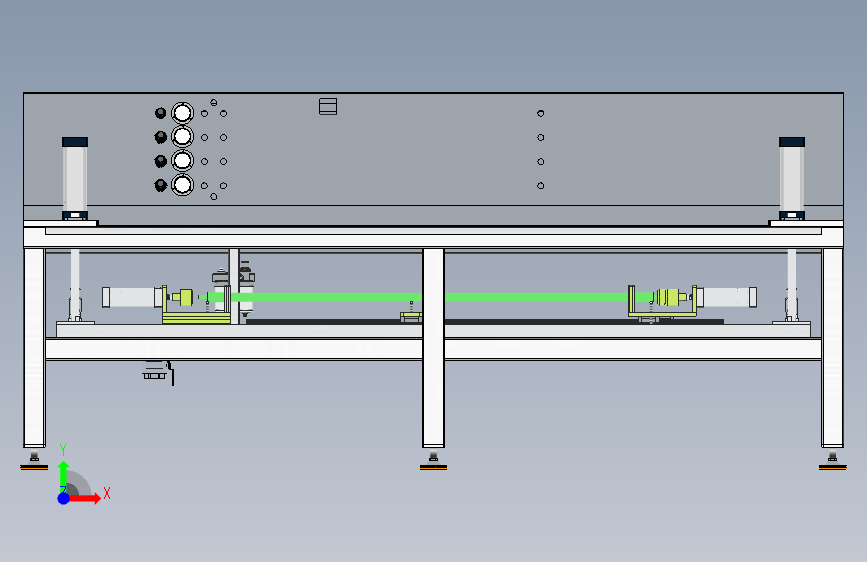

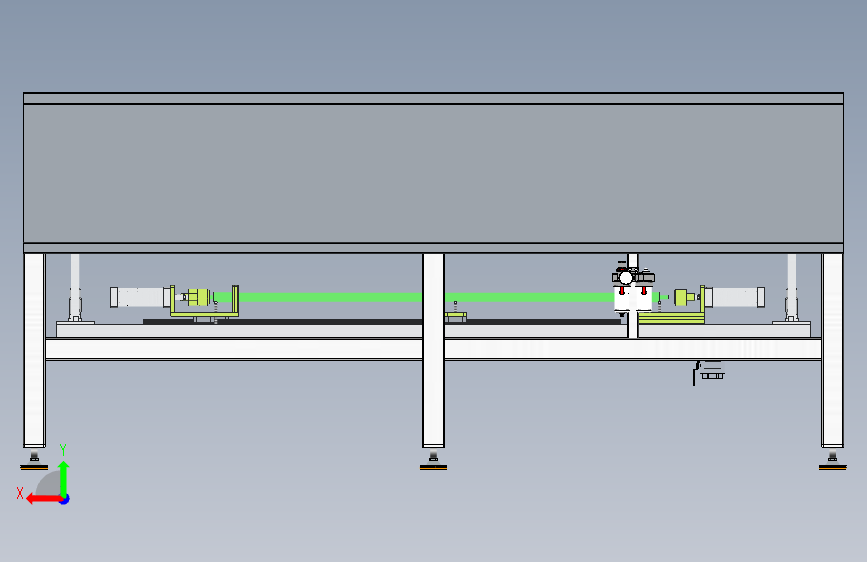

平面图

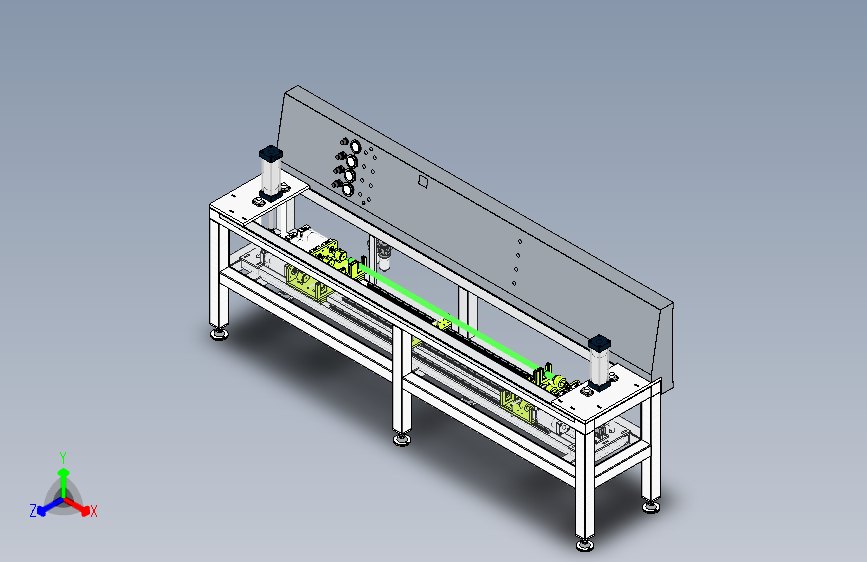

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16891449652157.zip	11.51M
2	AR2000JN.SLDASM	365.10K
3	BFC40001.SLDPRT	571.63K
4	F-GF6010M.SLDPRT	124.79K
5	F-M20X150Y.SLDPRT	138.16K
6	FHAWZJSRG4GWSJJ-ASM装配体.SLDASM	2.10M
7	FHAWZJSRG4GWSJJ-ASM装配体.x_t	3.79M
8	FHAWZJSRG4GWSJJ-中间辅助底板.SLDPRT	85.53K
9	FHAWZJSRG4GWSJJ-升降架.SLDPRT	570.73K
10	FHAWZJSRG4GWSJJ-升降气缸固定板.SLDPRT	336.73K
11	FHAWZJSRG4GWSJJ-升降连接板.SLDPRT	139.63K
12	FHAWZJSRG4GWSJJ-单耳吊环.SLDPRT	137.52K
13	FHAWZJSRG4GWSJJ-固定端充气密封头.SLDPRT	137.60K
14	FHAWZJSRG4GWSJJ-固定端充气密封结构.SLDASM	92.17K
15	FHAWZJSRG4GWSJJ-固定端夹紧充气结构.SLDASM	329.16K
16	FHAWZJSRG4GWSJJ-固定端夹紧气缸连接板.SLDPRT	96.64K
17	FHAWZJSRG4GWSJJ-固定端夹紧缸底板.SLDPRT	104.12K
18	FHAWZJSRG4GWSJJ-固定端密封垫.SLDPRT	70.05K
19	FHAWZJSRG4GWSJJ-固定端底板垫板.SLDPRT	74.59K
20	FHAWZJSRG4GWSJJ-固定端钢管卡板内层.SLDPRT	83.33K
21	FHAWZJSRG4GWSJJ-固定端钢管卡板外层.SLDPRT	82.73K
22	FHAWZJSRG4GWSJJ-固定端高度调节杆.SLDPRT	81.95K
23	FHAWZJSRG4GWSJJ-外附电柜.SLDPRT	459.36K
24	FHAWZJSRG4GWSJJ-外附电柜盖板.SLDPRT	65.37K
25	FHAWZJSRG4GWSJJ-导向光轴.SLDPRT	111.08K
26	FHAWZJSRG4GWSJJ-支架.SLDPRT	628.43K
27	FHAWZJSRG4GWSJJ-水槽.SLDPRT	302.00K
28	FHAWZJSRG4GWSJJ-活动端充气密封头.SLDPRT	112.29K
29	FHAWZJSRG4GWSJJ-活动端充气密封结构.SLDASM	81.91K
30	FHAWZJSRG4GWSJJ-活动端夹紧充气结构.SLDASM	248.81K
31	FHAWZJSRG4GWSJJ-活动端夹紧气缸连接板.SLDPRT	84.99K
32	FHAWZJSRG4GWSJJ-活动端夹紧缸底板.SLDPRT	88.72K
33	FHAWZJSRG4GWSJJ-活动端密封垫.SLDPRT	61.49K
34	FHAWZJSRG4GWSJJ-活动端钢管卡板内层.SLDPRT	73.65K
35	FHAWZJSRG4GWSJJ-活动端钢管卡板外层.SLDPRT	72.47K
36	FHAWZJSRG4GWSJJ-活动端高度调节杆.SLDPRT	107.63K
37	FHAWZJSRG4GWSJJ-篦子.SLDPRT	386.49K
38	FHAWZJSRG4GWSJJ-脚杯连接板.SLDPRT	118.59K
39	FHAWZJSRG4GWSJJ-钢管卡箍工装.SLDPRT	82.94K
40	HGH20CA.SLDASM	690.97K
41	LHFCD30.SLDPRT	111.69K
42	M5HS21008R.SLDASM	383.49K
43	SC63x125.SLDASM	345.00K
44	SC80x200.SLDASM	339.81K
45	工件.SLDPRT	127.19K
46	脚杯80_m24_150.SLDPRT	114.11K

此图纸下载需要220金币

立即下载

发布者

xx123458xx

创作: 53

粉丝: 5

加入时间：2022-12-22

私信

关注

模型信息

图纸ID：679124

图纸格式：sldasm,sldprt,x_t

文件大小：11.78M

所需金币：220

上传时间：2023-07-12 14:56:11

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2021

标签

图纸简介

该设备用于弯管，基管，无缝弯管等相关管件的沉水气密测试，人工将产品放入设备气密检测工位，按启动按钮，两端密封气缸夹紧，对产品进行夹紧，然后进行充气，提升缸将工作架下潜入水下，进行气密性检测，检测完成后，提升缸上升，将产品提升至水面以上，充气停止，密封气缸打开，人工下料，采用4工位的形式，可实现单工位使用也可以满足4工位同时使用的需求。对于涉及该领域的朋友有很大的参考价值。
