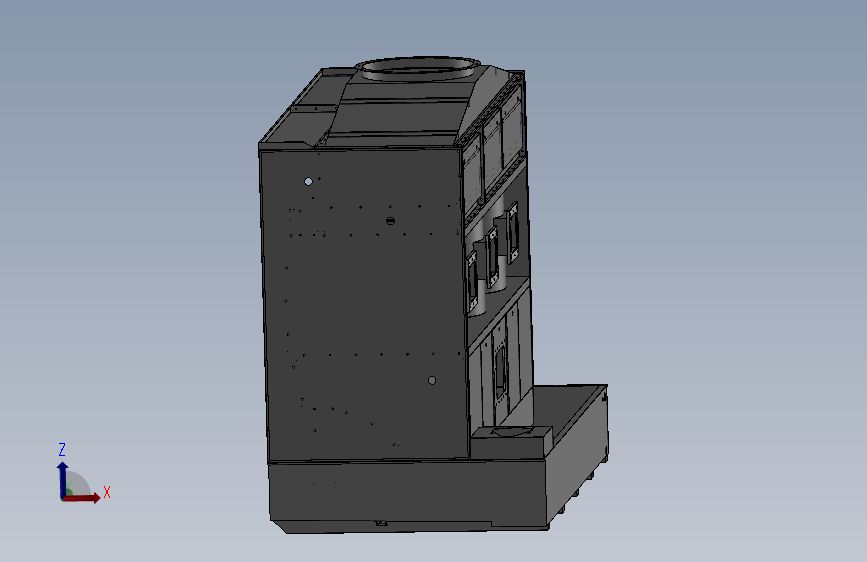

高效气旋水帘柜3.0X1.5X2.35-0.6（ID:682551）

机械设备 / 环保设备 / 高效气旋水帘柜3.0X1.5X2.35-0.6

©原创

224

平面图

文件列表

#	文件名称	文件大小
1	16900841173550.rar	56.52M
2	LS-GY3.0-001.SLDPRT	187.55K
3	LS-GY3.0-002.SLDPRT	1.26M
4	LS-GY3.0-003.SLDPRT	514.54K
5	LS-GY3.0-004.SLDPRT	1.47M
6	LS-GY3.0-005.SLDPRT	2.60M
7	LS-GY3.0-006.SLDPRT	290.67K
8	LS-GY3.0-007.SLDPRT	316.87K
9	LS-GY3.0-008.SLDPRT	204.15K
10	LS-GY3.0-009.SLDPRT	139.88K
11	LS-GY3.0-010.SLDPRT	373.19K
12	LS-GY3.0-011.SLDPRT	745.36K
13	LS-GY3.0-012.SLDPRT	1.90M
14	LS-GY3.0-013.SLDPRT	2.66M
15	LS-GY3.0-014.SLDPRT	1.99M
16	LS-GY3.0-015.SLDPRT	1.16M
17	LS-GY3.0-016.SLDPRT	1.86M
18	LS-GY3.0-017.SLDPRT	787.50K
19	LS-GY3.0-018.SLDPRT	2.82M
20	LS-GY3.0-019.SLDPRT	1.35M
21	LS-GY3.0-020.SLDPRT	775.04K
22	LS-GY3.0-021.SLDPRT	286.85K
23	LS-GY3.0-022.SLDPRT	438.77K
24	LS-GY3.0-023.SLDPRT	2.13M
25	LS-GY3.0-024.SLDASM	100.85K
26	LS-GY3.0-025.SLDPRT	223.85K
27	LS-GY3.0-026.SLDPRT	198.27K
28	LS-GY3.0-027.SLDASM	72.82K
29	LS-GY3.0-028.SLDPRT	115.09K
30	LS-GY3.0-029.SLDPRT	159.91K
31	LS-GY3.0-030.SLDPRT	659.42K
32	LS-GY3.0-031.SLDPRT	127.70K
33	LS-GY3.0-032.SLDPRT	159.62K
34	LS-气旋桶-650.SLDPRT	1.65M
35	LS-水帘.SLDPRT	1.00M
36	LS-水箱.SLDASM	2.80M
37	气旋水帘柜3.0X1.5X2.35-0.6（23）.SLDASM	27.71M
38	镜向LS-GY3.0-006.SLDPRT	146.79K
39	镜向LS-GY3.0-019.SLDPRT	277.37K

此图纸下载需要3000金币

立即下载

发布者

能干的鸡

创作: 7

粉丝: 7

加入时间：2023-07-23

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：57.88M

所需金币：3000

上传时间：2023-07-23 11:48:47

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2021

标签

图纸简介

气旋喷漆柜：漆雾在负压风机牵引力的作用下进入高速旋流导轨装置，漆雾，旋风与水在高速旋转的进行气液乳化反应。气动混流装置的高速运转，使得漆雾与旋转液体混合，在离心力的作用下达到漆、气分离，旋桶内采用水泵循环给水，由安装在隔水层底部水不堵塞的螺旋喷嘴喷出来，漆液分离出来的粉尘颗粒物下沉到水箱底部，分离后的气体进入填充料隔水层，然后进入后段的废气处理设备。经过气旋净化柜处理漆雾净化率高。
