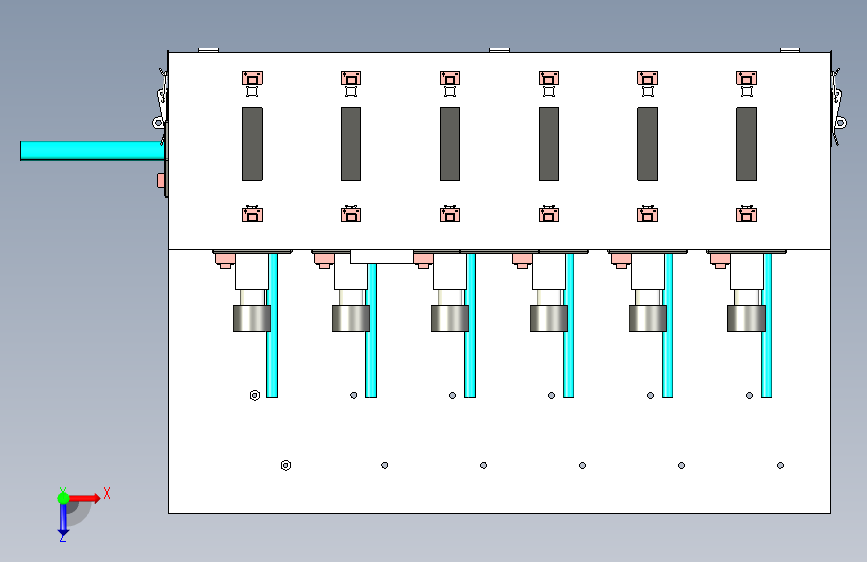

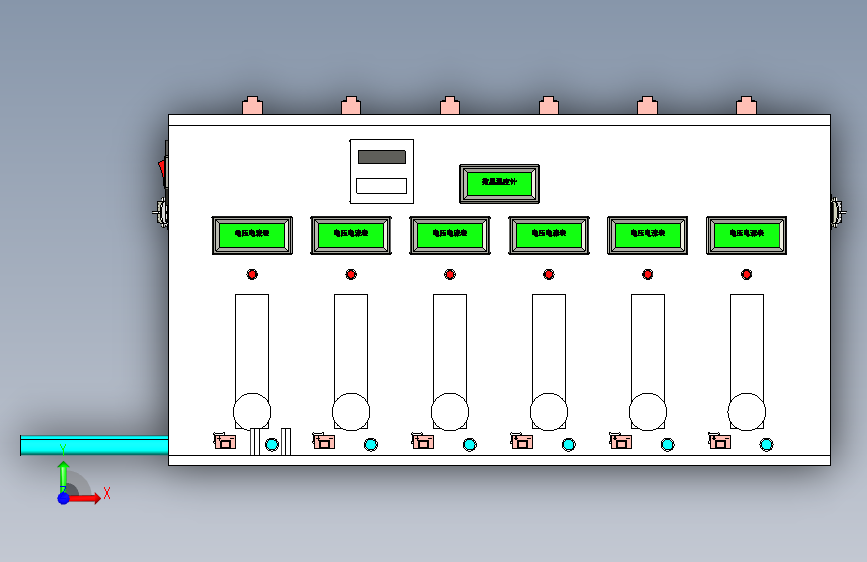

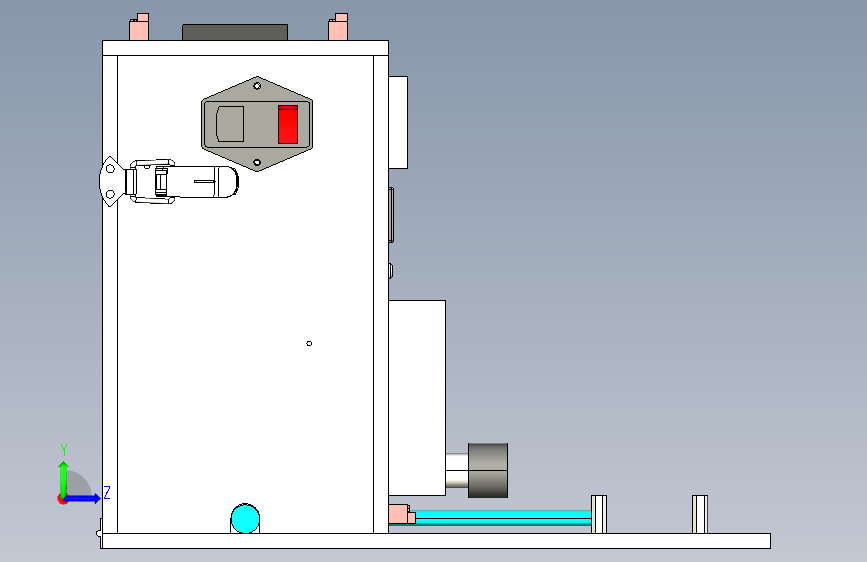

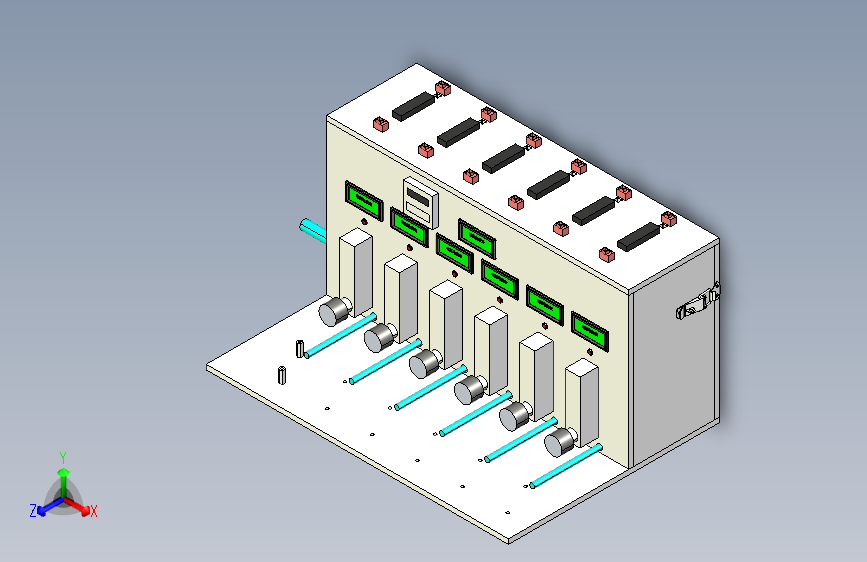

一种可视化监控电解水性能的实验工装（ID:687486）
2.png)
0.png)
1.png)
4.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1691204717749.rar | 1018.68K |
| 2 | 一种可视化监控电解水性能的实验工装.DWG | 801.07K |
| 3 | 一种可视化监控电解水性能的实验工装.STEP | 4.87M |
此图纸下载需要50金币
立即下载
发布者
王wei
创作: 39
粉丝: 3
加入时间：2022-03-03
模型信息
图纸格式：step
文件大小：1.02M
所需金币：50
上传时间：2023-08-05 11:05:18
是否可编辑：可修改，包括参数
版本：STEP
标签
实验工装
可视化监控
图纸简介

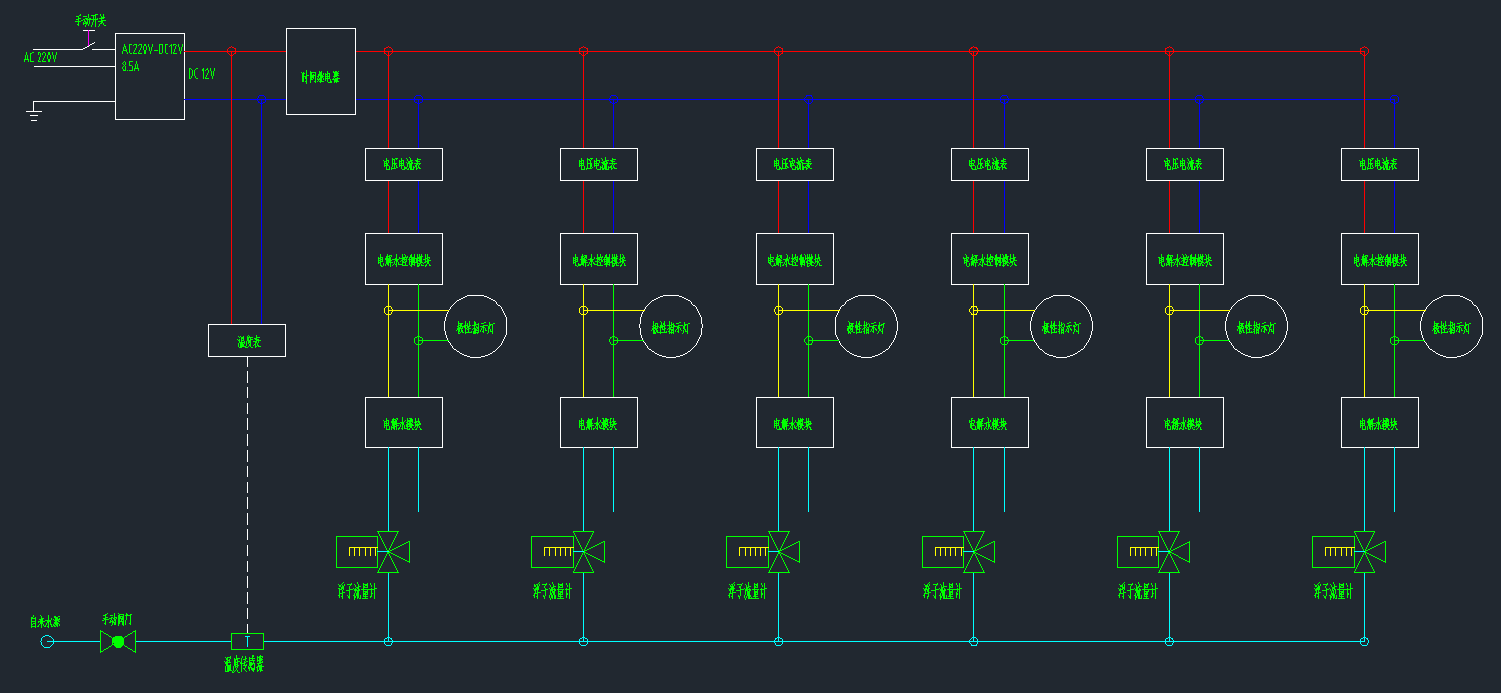

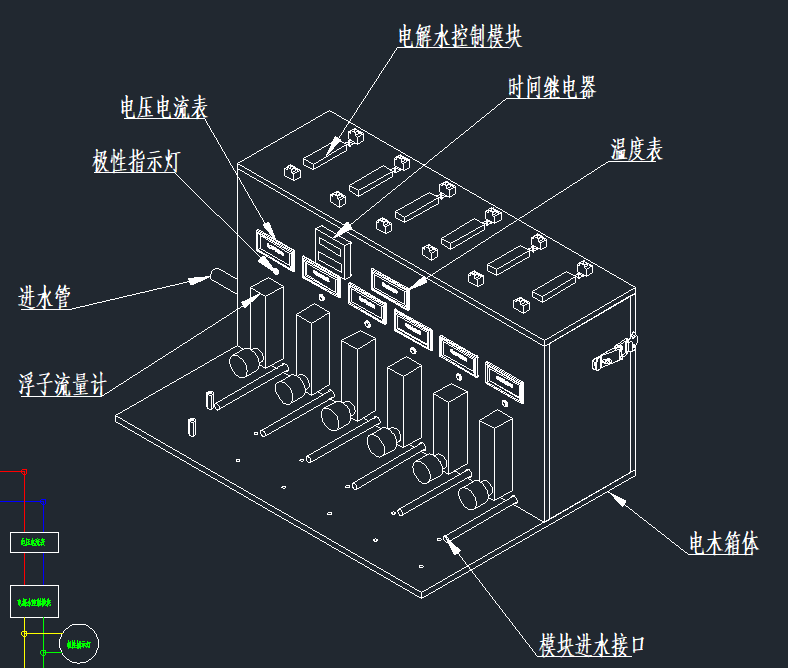

一种可视化监控电解水性能的实验工装 一款可视化工装，用于监控苏州朗高智能科技电解水产品在寿命实验中的工作数据，便于实验员观察实验状态，记录实验数据，提高实验效率和实验数据的准确率； 时间继电器，通过设置S1与S2的时间来实现循环通断电状态；浮子流量计可调节流量；通过时间继电器和浮子流量计可模拟电解水产品的实际使用环境； AC220V直接，通过电源模块转换为DC12V，为时间继电器、温度表、电流表供电，利用时间继电器常闭触点将电解水控制模块、电压电流表检测端口、极性指示灯、电解水模块串联 形成用时间继电器控制开关的回路； 极性指示灯可根据直流电的极性变化转变不同的指示颜色；便于实验员观察电解水控
