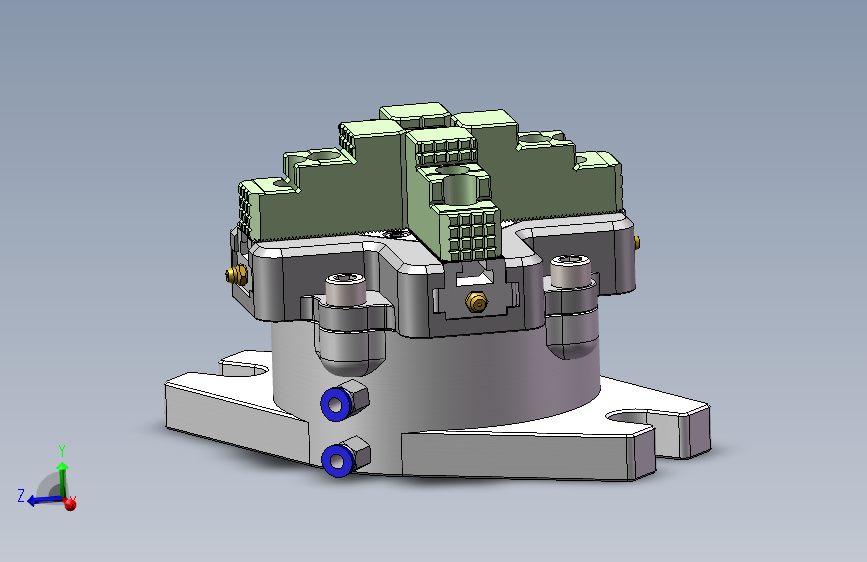

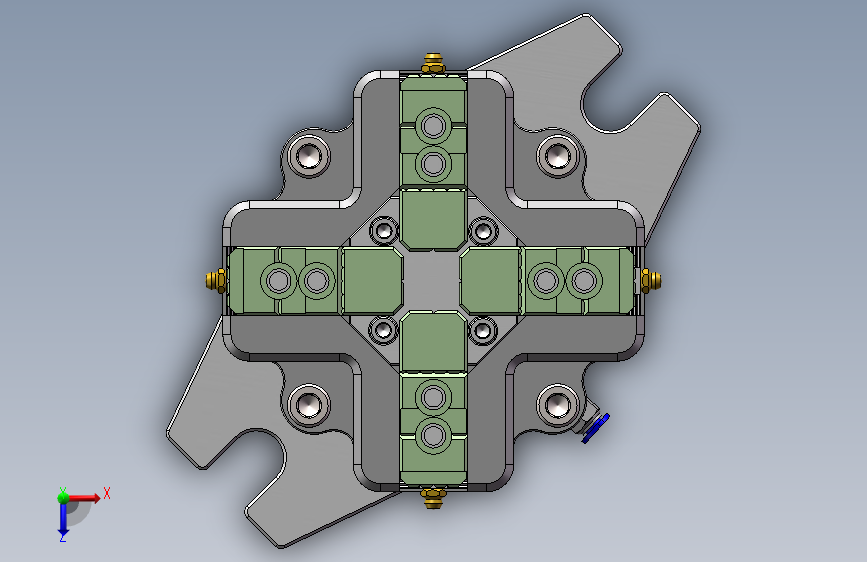

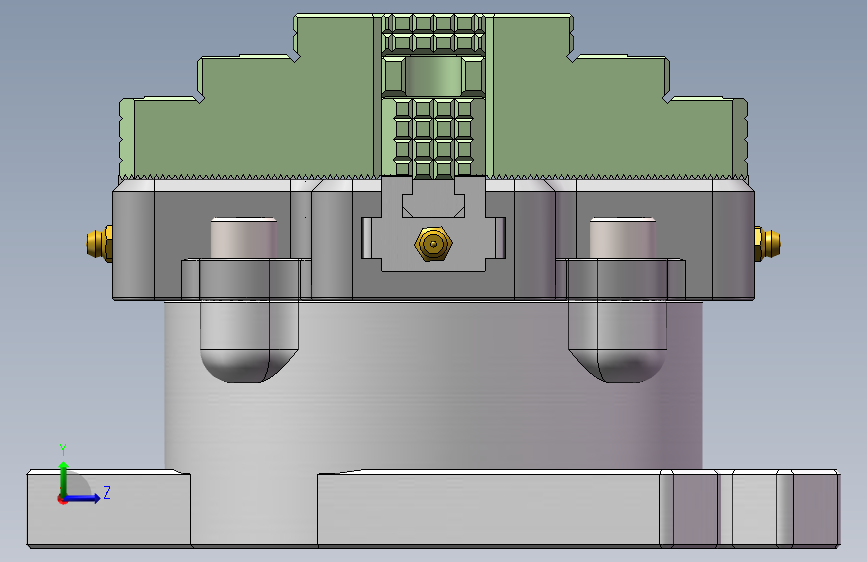

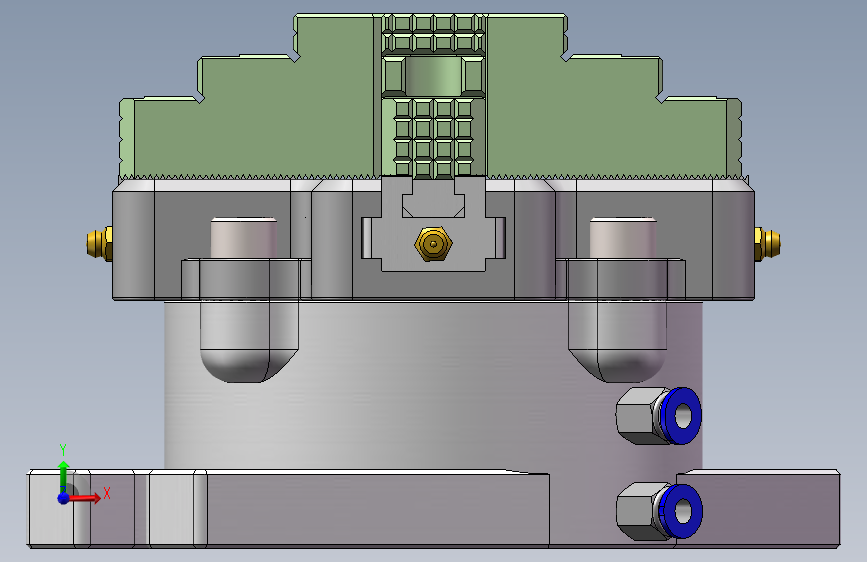

气动四爪卡盘（ID:699712）
2.png)
4.png)
0.png)
3.png)
1.png)

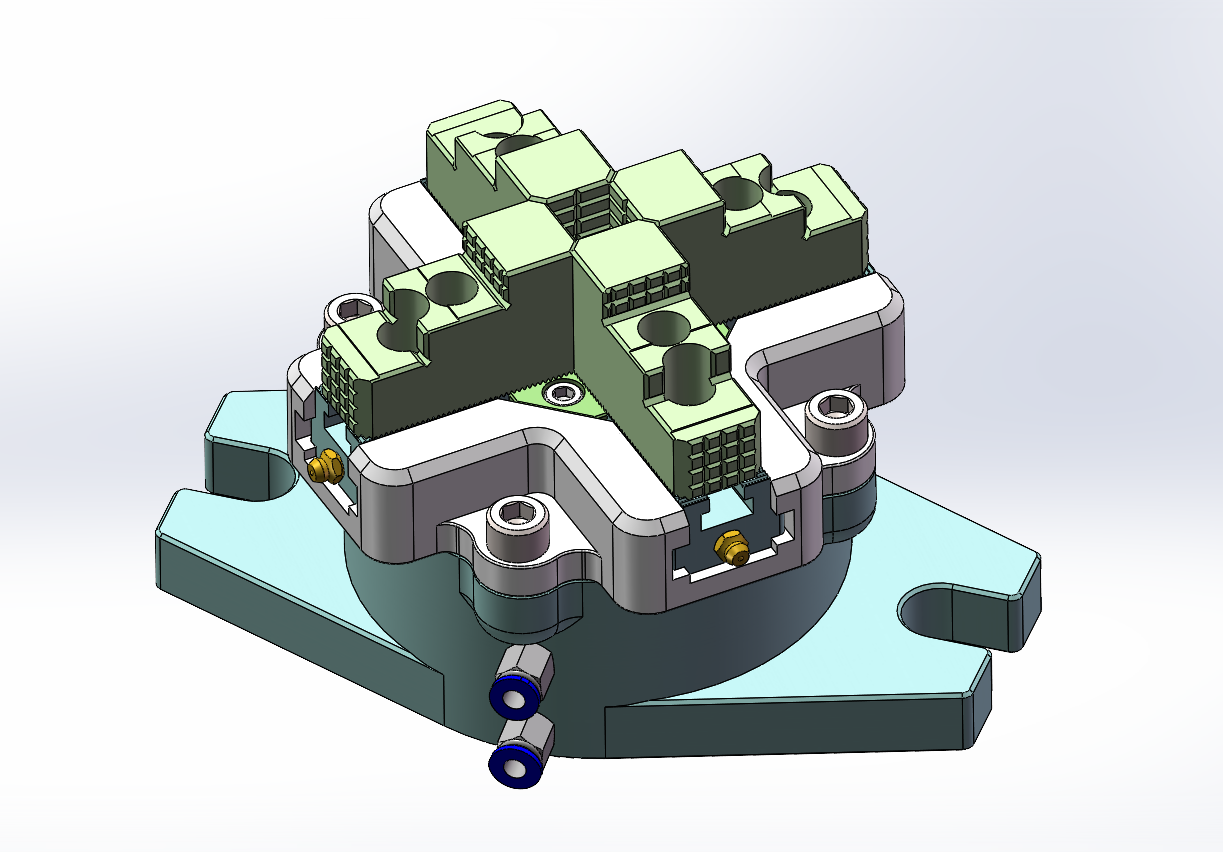

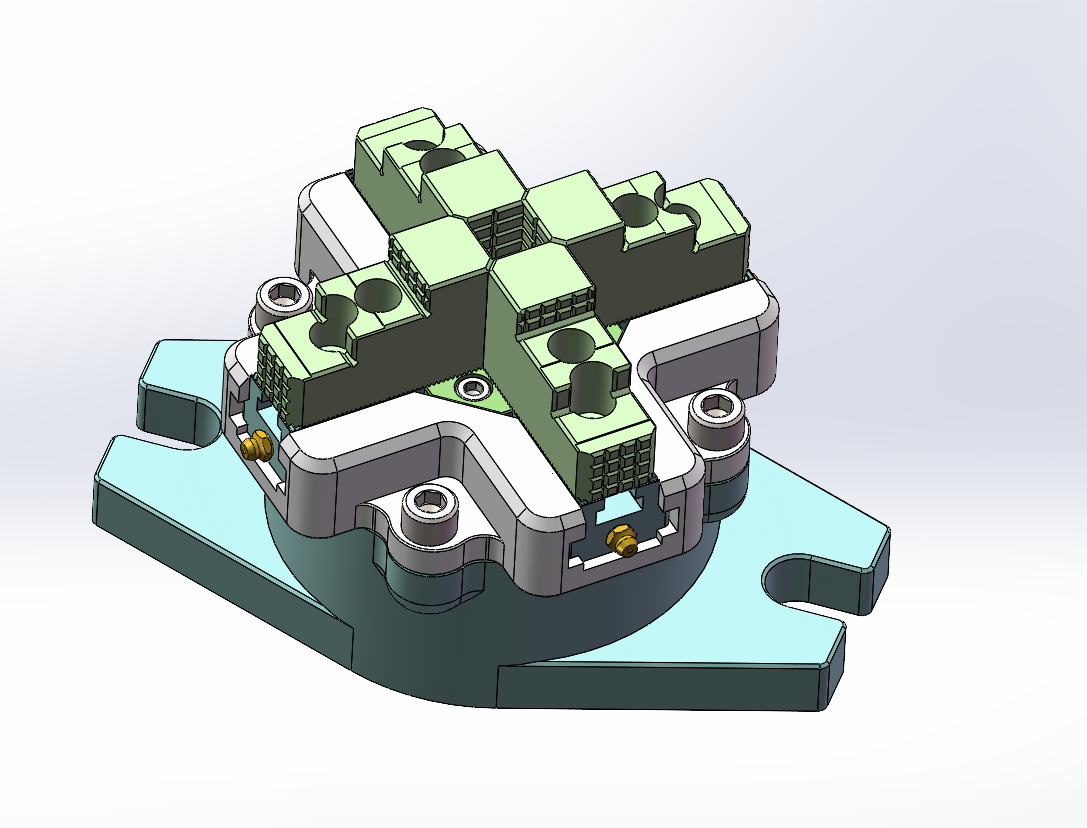

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16925983588765.zip | 13.78M |
| 2 | QQ截图20230821141023.png | 256.63K |
| 3 | QQ截图20230821141039.png | 226.20K |
| 4 | QQ截图20230821141051.png | 156.06K |
| 5 | QQ截图20230821141100.png | 246.11K |

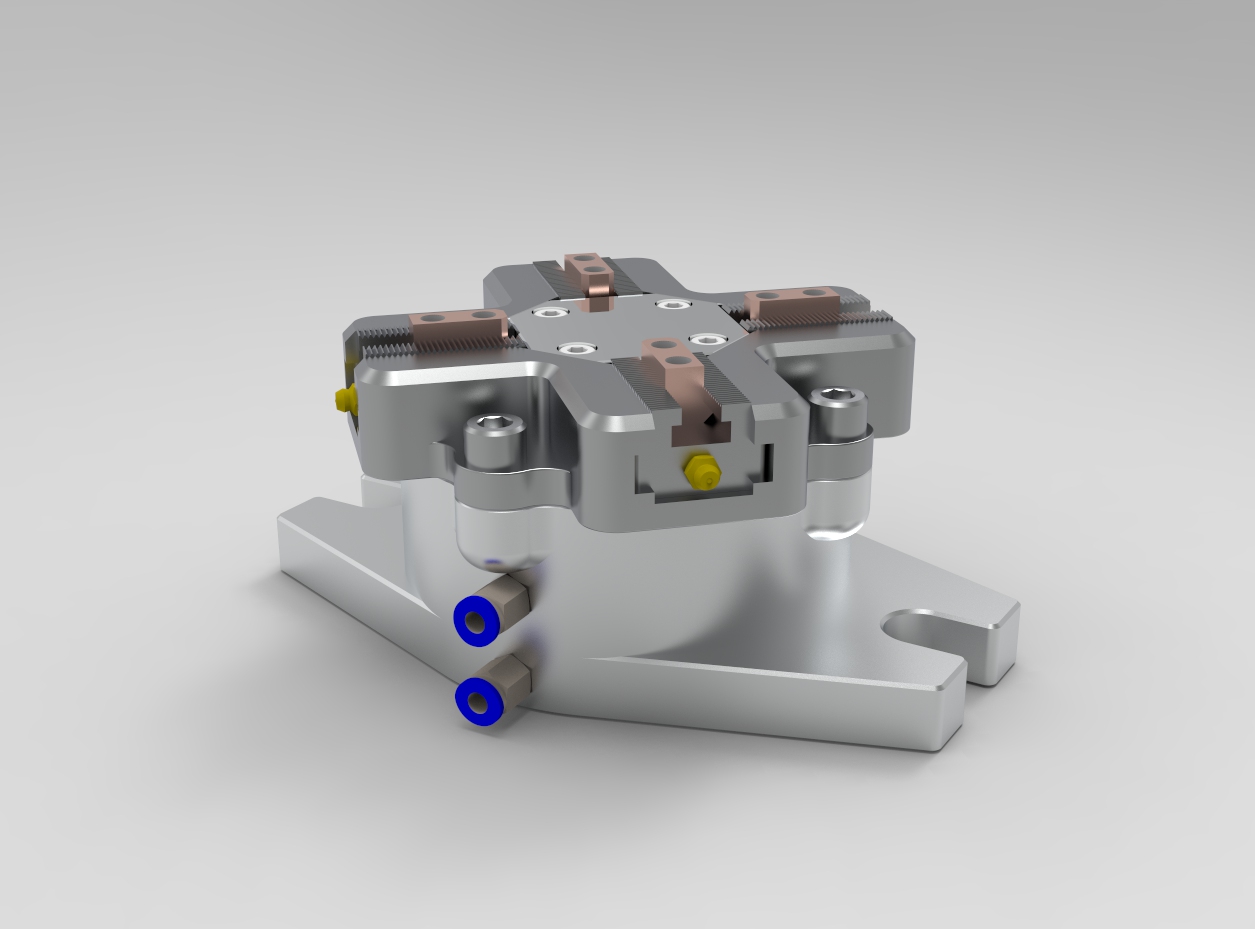

| 6 | 气动卡盘座.jpg | 173.98K |

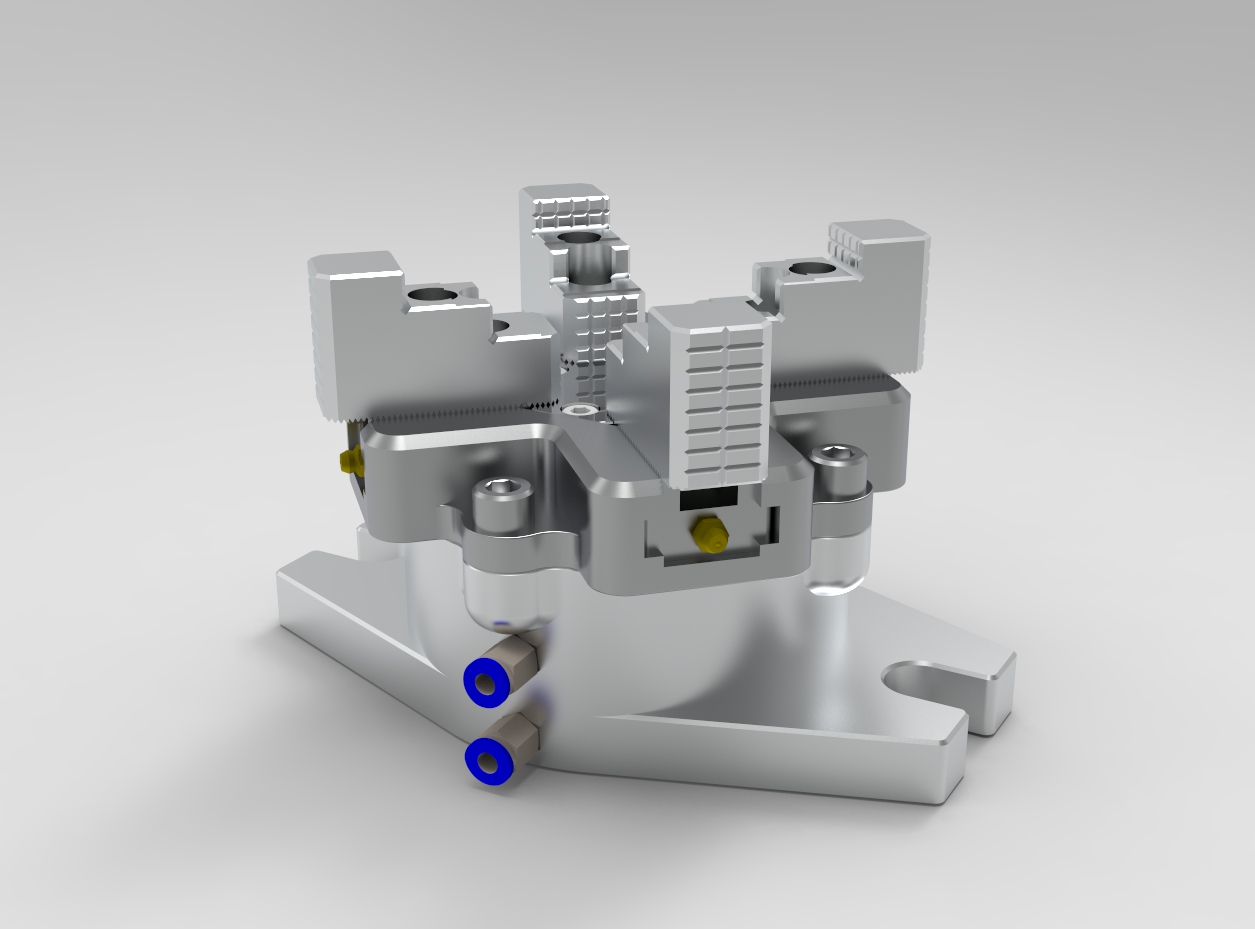

| 7 | 气动反爪.jpg | 191.24K |
| 8 | 气动四爪卡盘.jpg | 190.88K |
| 9 | 气动四爪卡盘.STEP | 522.29K |

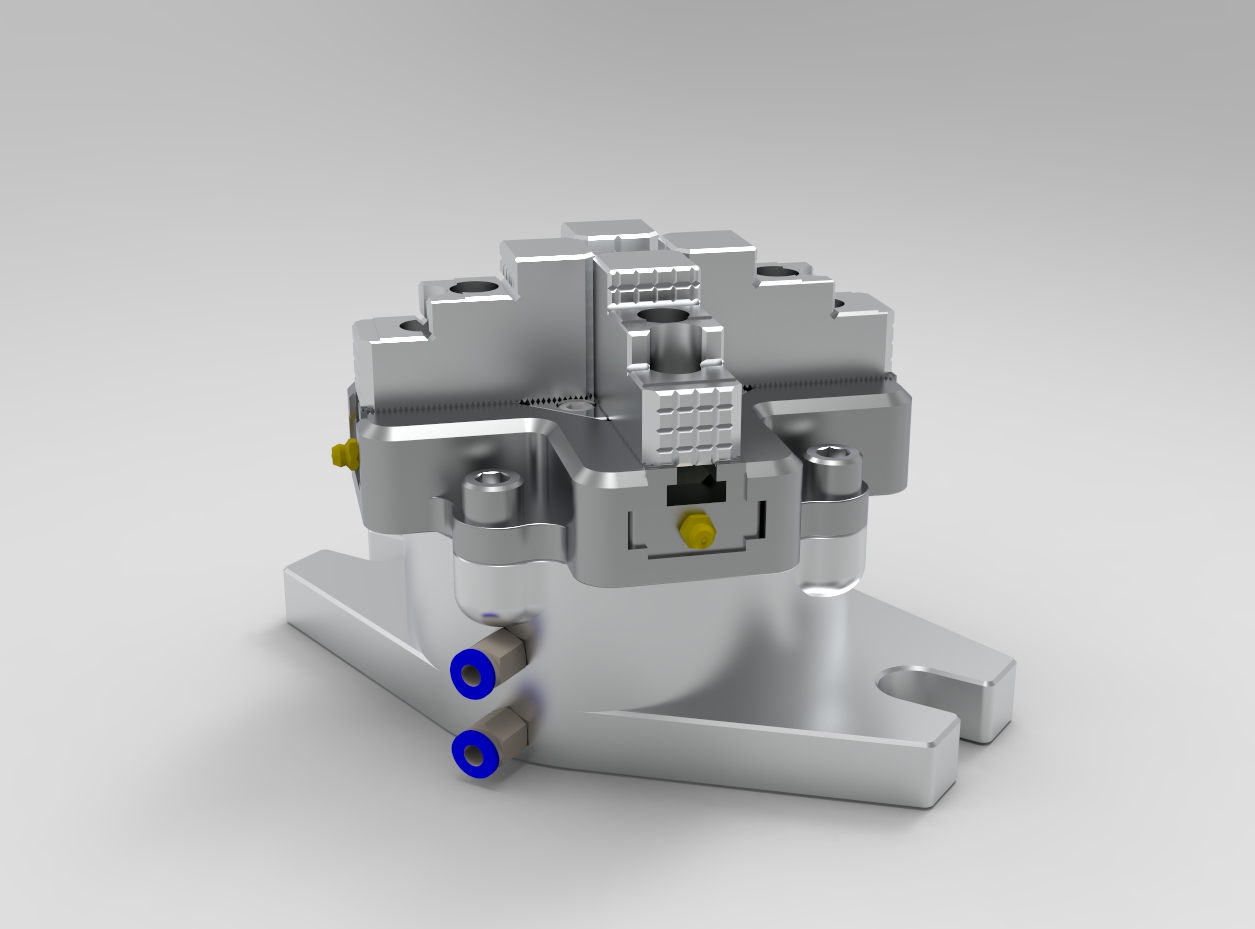

| 10 | 气动正爪.jpg | 173.15K |
| 11 | 112x3密封圈.SLDPRT | 116.42K |
| 12 | 14弹簧.SLDPRT | 1.19M |
| 13 | 91x3密封圈.SLDPRT | 113.22K |
| 14 | Drawing1.dwl | 54B |
| 15 | GBT70_1[M10X1.5X20].SLDPRT | 133.70K |
| 16 | GBT70_1[M6X1X16].SLDPRT | 131.27K |
| 17 | PACK-MEPC6-M5气动接头.SLDPRT | 183.99K |
| 18 | XTG01-24密封圈.SLDPRT | 150.86K |
| 19 | ~$弹簧.SLDPRT | 14B |
| 20 | 卡爪基爪.SLDPRT | 2.44M |
| 21 | 卡盘T型块.SLDPRT | 100.78K |
| 22 | 卡盘卡爪.SLDPRT | 720.05K |
| 23 | 卡盘楔形块.SLDPRT | 120.72K |
| 24 | 卡盘正反卡爪.SLDPRT | 1.14M |
| 25 | 卡盘顶盖.SLDPRT | 161.06K |
| 26 | 密封条1.SLDPRT | 60.24K |
| 27 | 密封条2.SLDPRT | 62.18K |
| 28 | 密封条3.SLDPRT | 60.40K |
| 29 | 弹簧.SLDPRT | 767.32K |
| 30 | 气动四爪卡盘.SLDASM | 2.83M |
| 31 | 气动四爪卡盘.SLDPRT | 551.01K |
| 32 | 气动四爪卡盘卡盖.SLDPRT | 986.05K |
| 33 | 气动四爪卡盘活塞.SLDPRT | 403.00K |
| 34 | 油嘴BLE11-6.SLDPRT | 130.83K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1232
粉丝: 43
加入时间：2022-12-31
模型信息
图纸格式：step,sldprt,sldasm
文件大小：14.11M
所需金币：50
上传时间：2023-08-21 14:12:43
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
卡盘
气动
四爪
图纸简介

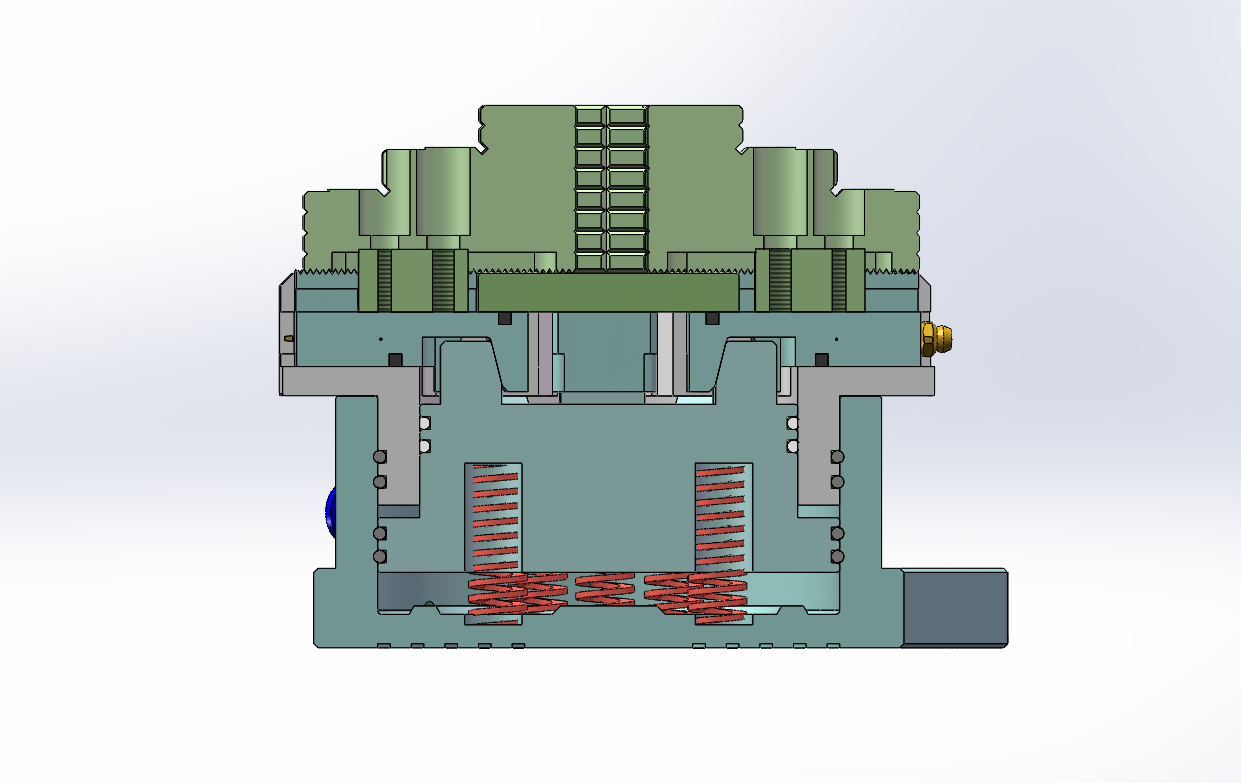

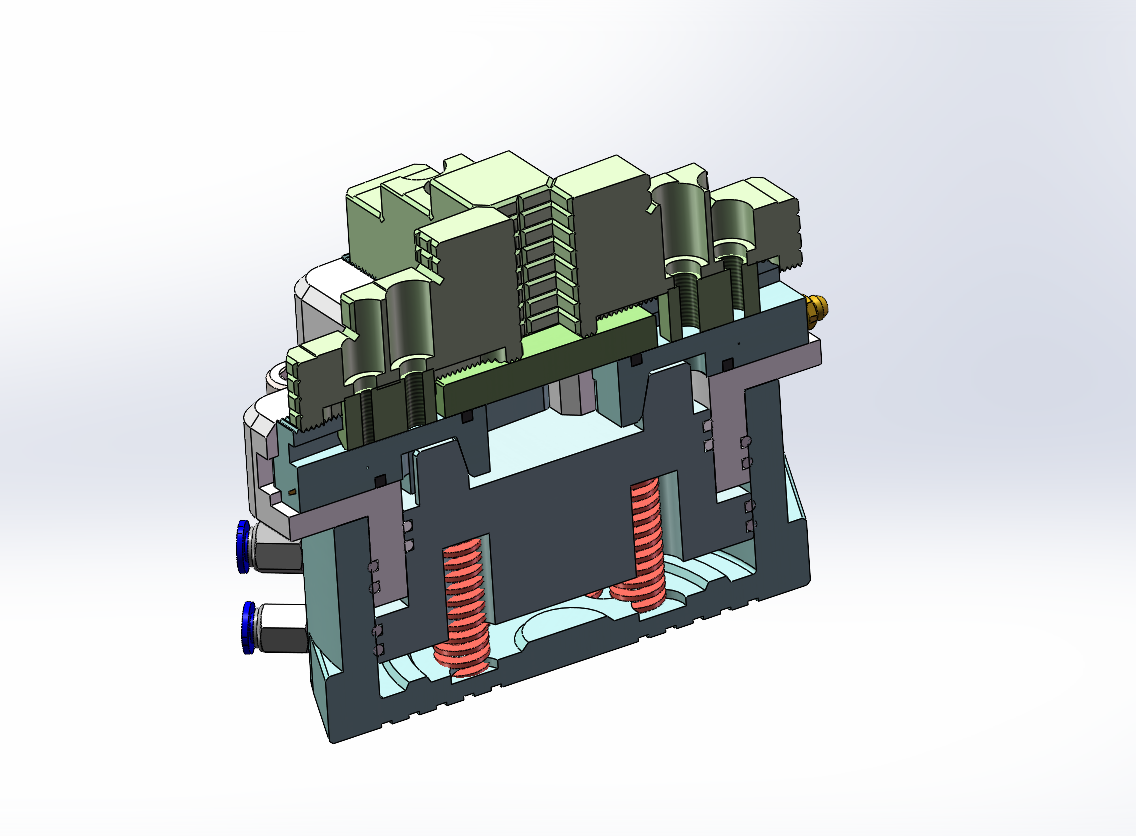

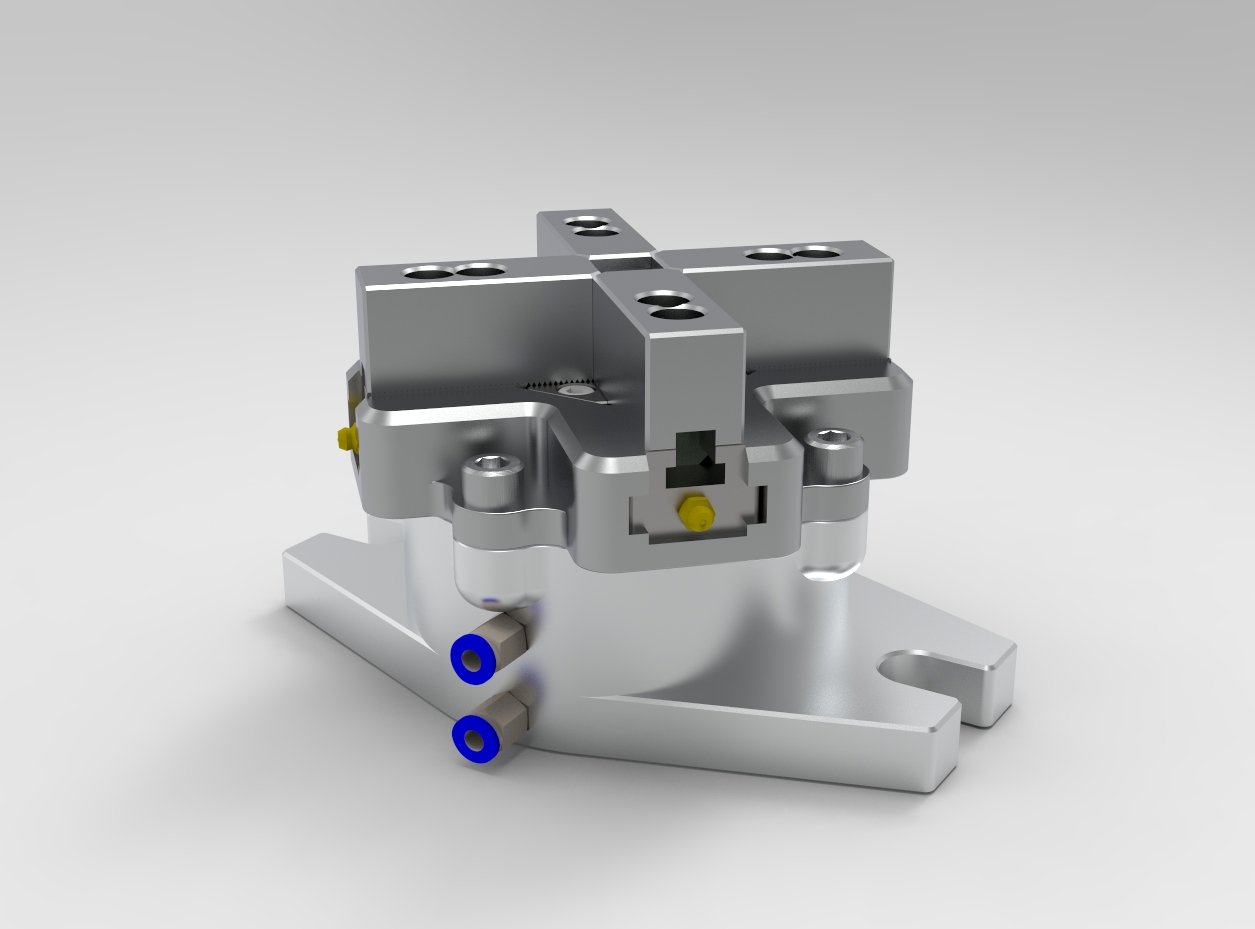

此产品为4爪，该卡盘为内置式气缸，配有弹簧，在断气时卡爪处于夹紧状态。安装简单，速度快效率高，经济实用，适用于盘类、短轴类零件批量加工、精度高，不容易卡盘，盘体材料采用整体铸钢、基爪带注油槽，提高了卡盘的耐用性，使寿命更长。
