衣帽钩冲孔落料模（CAD图+Proe三维）（ID:700130）

设备部件 / 模具类 / 衣帽钩冲孔落料模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16926745993093.rar	3.52M
2	j016--ghj80_asm.stp	874.92K
3	图纸.dwg	235.03K
4	10x70.prt.1	83.86K
5	10_daotao.prt.2	220.54K
6	11_s_gudingban.prt.1	146.69K
7	12_s_dianban.prt.1	110.62K
8	13_s_mozuo.prt.1	326.08K
9	15_tuiban.prt.2	104.57K
10	16_ck_tumo.prt.1	78.58K
11	18_dagan.prt.1	81.27K
12	19_mobin.prt.1	225.38K
13	1_x_mozuo.prt.1	324.50K
14	20_dinggan.prt.2	88.60K
15	22_tuaomo.prt.2	121.01K
16	2_daozu.prt.1	86.86K
17	3_xieliao_ld.prt.1	123.12K
18	4_x_dianban.prt.1	121.03K
19	5_x_gudingban.prt.1	136.01K
20	6_xiangjiao.prt.1	96.56K
21	7_xieliaoban.prt.1	112.17K
22	8_dingweixiao.prt.1	106.84K
23	9_aomo.prt.1	162.72K
24	gb-t70_1-2000_m10x30.prt.1	137.94K
25	gb-t70_1-2000_m10x70.prt.1	123.95K
26	gongjain.prt.1	81.54K
27	j016--ghj80.asm.4	92.15K
28	sm_asm.asm.3	121.41K
29	xm_asm.asm.3	137.15K

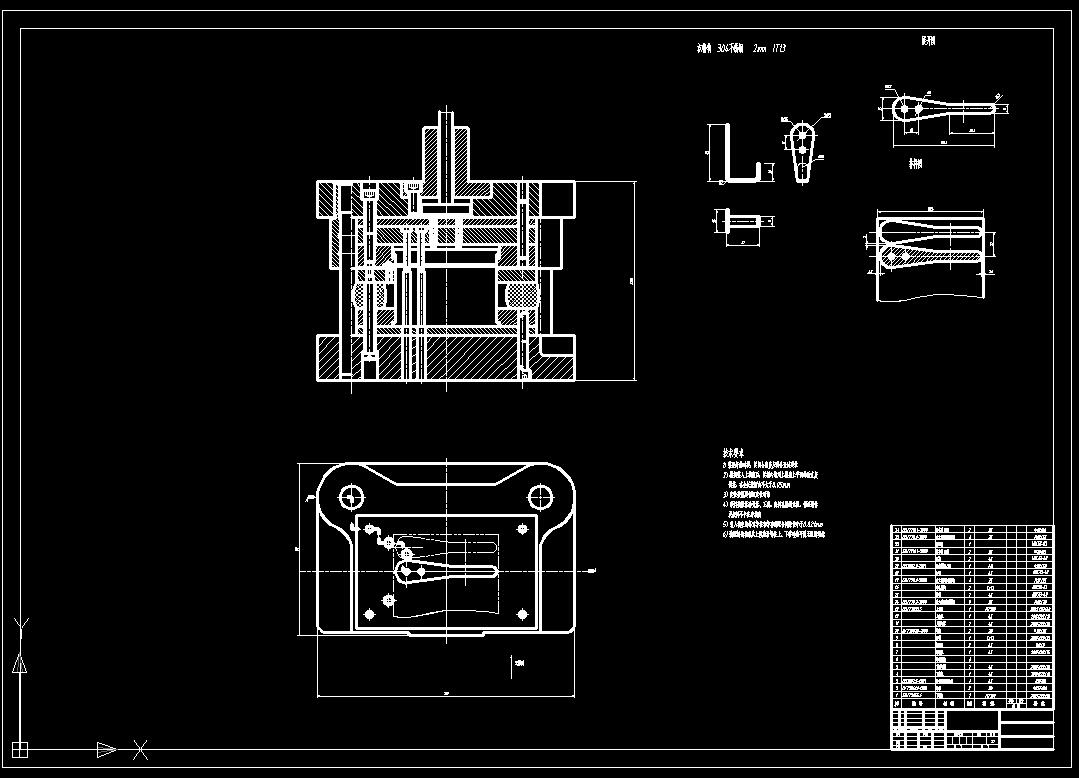

30	CAD装配图.jpg	84.81K

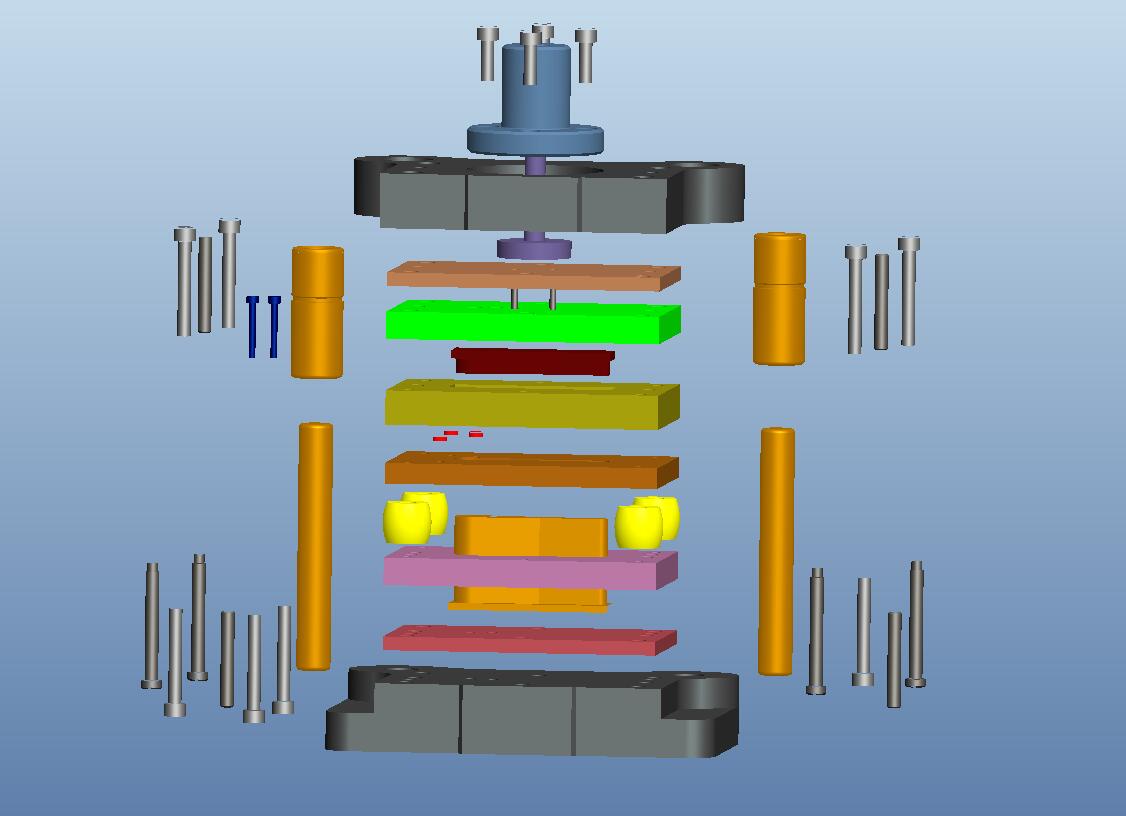

31	三维爆炸图.jpg	45.98K

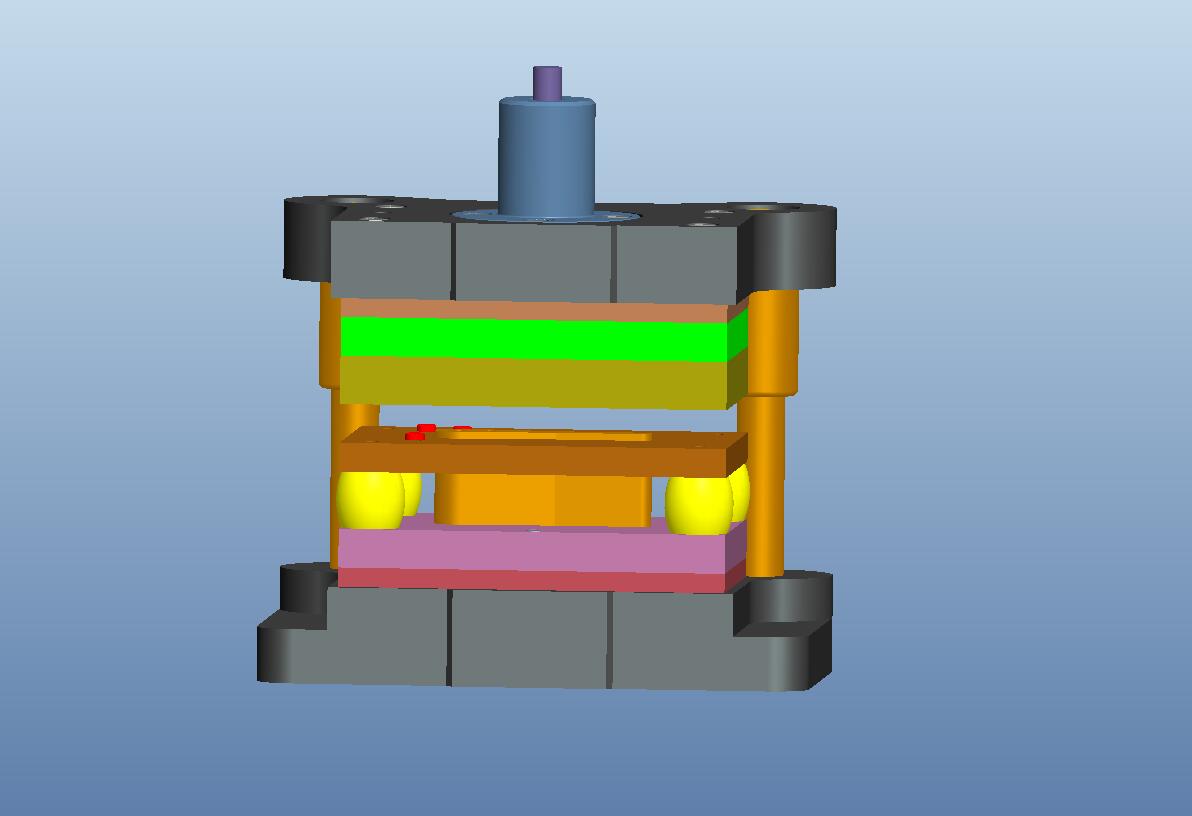

32	三维装配图.jpg	28.02K
33	上模.jpg	28.79K

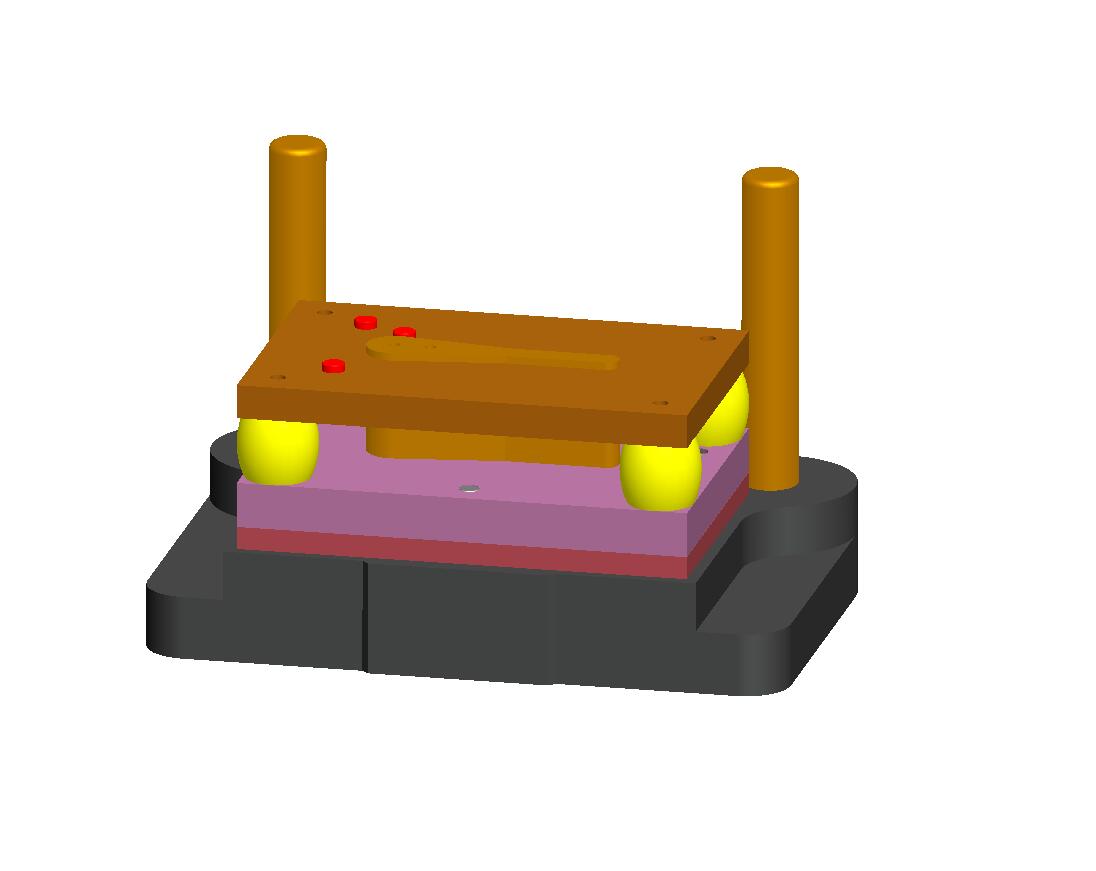

34	下模.jpg	23.41K

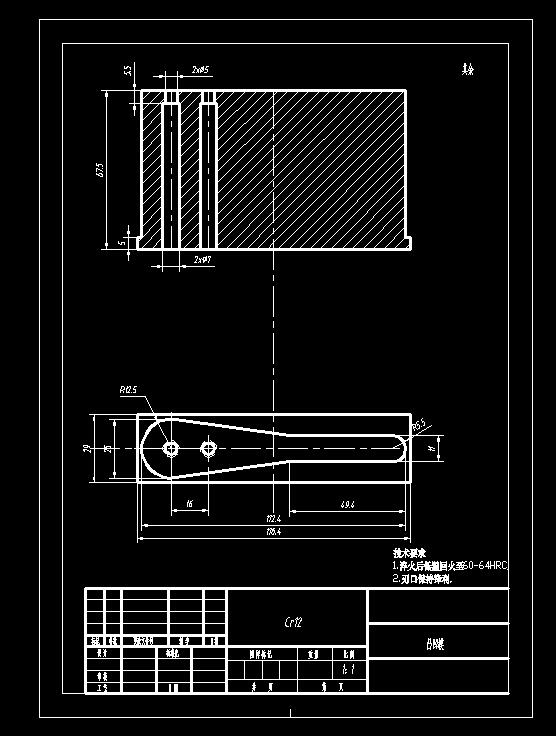

35	凸凹模.jpg	51.56K

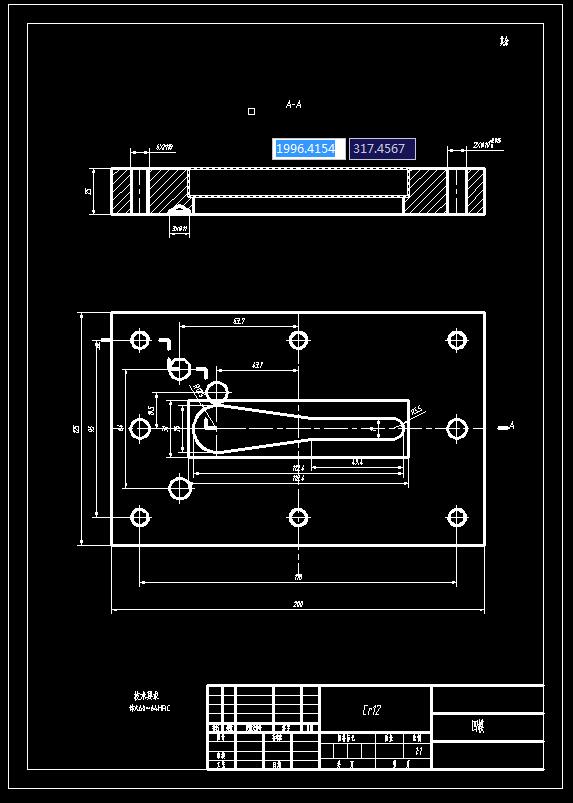

36	凹模.jpg	44.47K

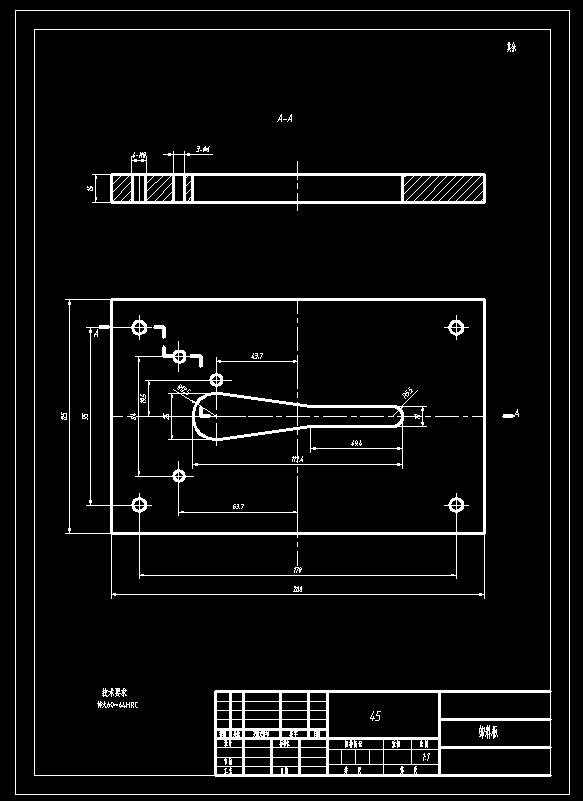

37	卸料板.jpg	37.09K

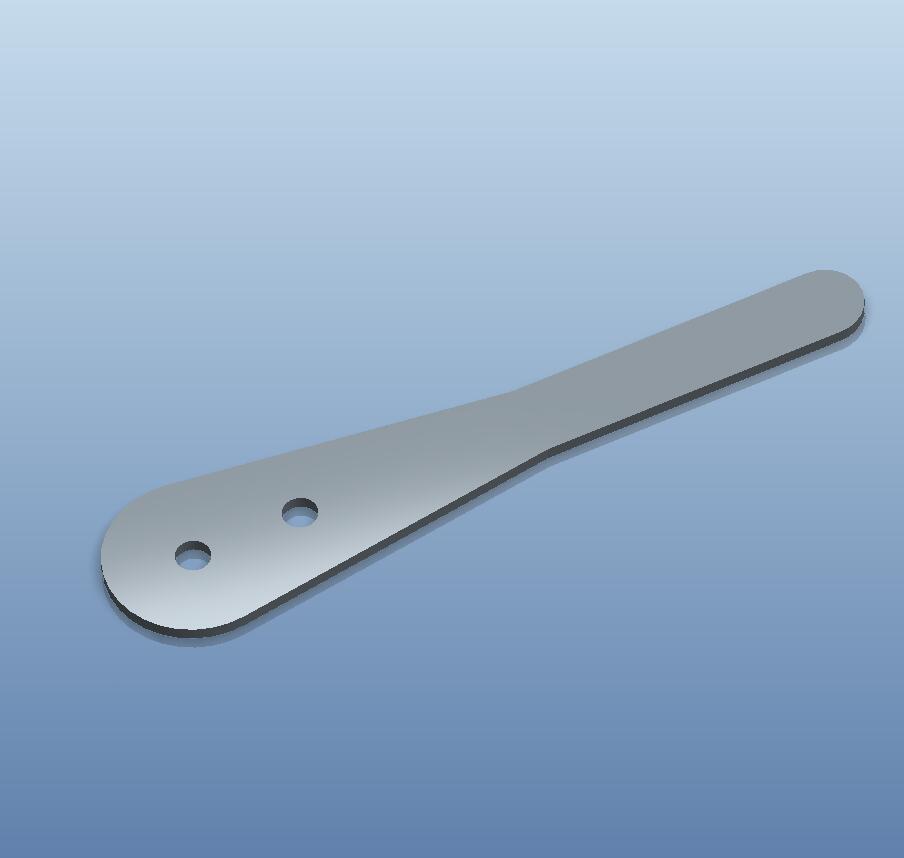

38	工件三维.jpg	15.99K

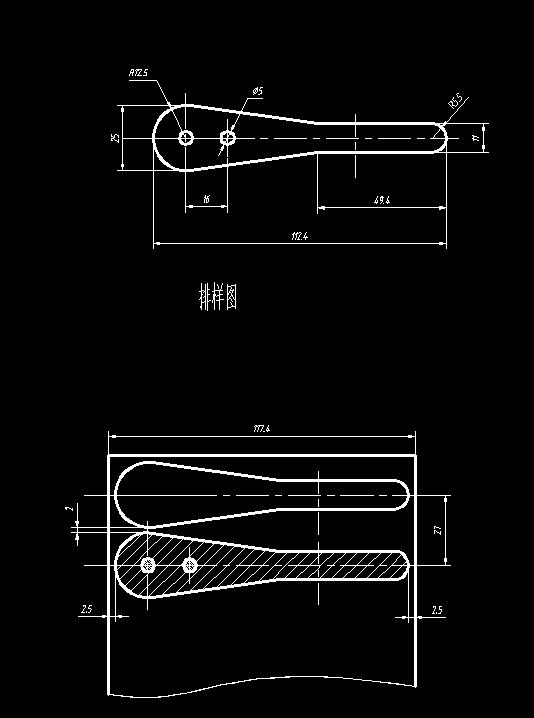

39	工件图.jpg	27.86K
40	爆炸图.jpg	45.27K
41	装配图.jpg	26.38K

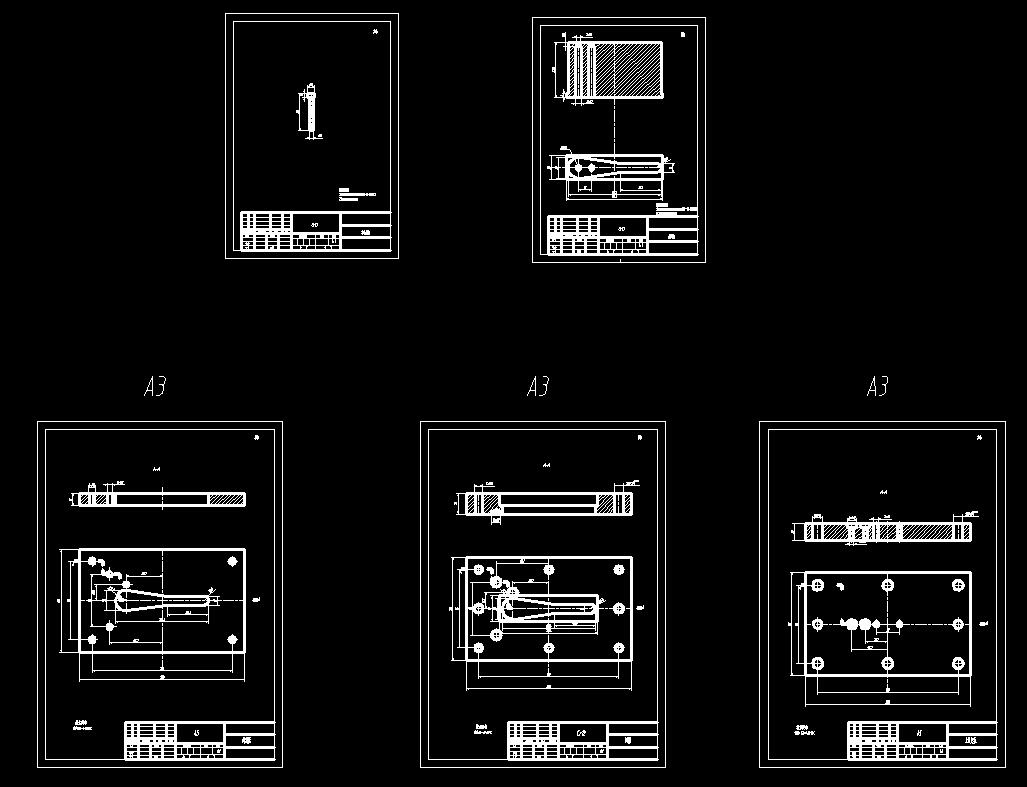

42	零件图.jpg	63.68K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt,asm

文件大小：3.6M

所需金币：80

上传时间：2023-08-22 11:23:23

是否可编辑：可修改，包括参数

版本：PROE

标签

衣帽钩

模具

冲压

图纸简介

衣帽钩冲孔落料模（CAD图+Proe三维） 304不锈钢 2mm IT13 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
