垫圈冲孔落料模（CAD图+UG三维）（ID:702277）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1692859331122.rar | 1.92M |
| 2 | J059--GHJ219.stp | 580.16K |
| 3 | 图纸.dwg | 273.88K |
| 4 | 10_xieliaoban.prt | 186.50K |
| 5 | 11_tuaomo_GDB.prt | 172.00K |
| 6 | 12_dianban.prt | 155.00K |
| 7 | 13_S_mozuo.prt | 290.50K |
| 8 | 14_tuaomo.prt | 132.50K |
| 9 | 15_tuiban.prt | 133.00K |
| 10 | 16_dagan.prt | 132.00K |
| 11 | 17_mobin.prt | 145.50K |
| 12 | 18_tuigan.prt | 134.00K |
| 13 | 1_X_mozuo.prt | 364.00K |
| 14 | 22_dangliaoxiao.prt | 139.00K |
| 15 | 25_dinggan.prt | 131.00K |
| 16 | 26_CK_tumo.prt | 130.50K |
| 17 | 3_dianban.prt | 147.00K |
| 18 | 4_tumo_GDB.prt | 184.50K |
| 19 | 5_KX_dianban.prt | 147.50K |
| 20 | 7_aomo.prt | 206.00K |
| 21 | 8_xieliaoban.prt | 197.50K |
| 22 | 9_xiangjiao.prt | 135.00K |
| 23 | daotao.prt | 178.00K |
| 24 | daozu.prt | 143.50K |
| 25 | GB-T119.1-20008x50.prt | 210.50K |
| 26 | GB-T119.1-20008x70.prt | 210.50K |
| 27 | GB-T70.1-2000M8x45.prt | 305.00K |
| 28 | GB-T70.1-2000M8x70.prt | 296.00K |
| 29 | gongjian.prt | 139.00K |
| 30 | J059--GHJ219.prt | 371.00K |

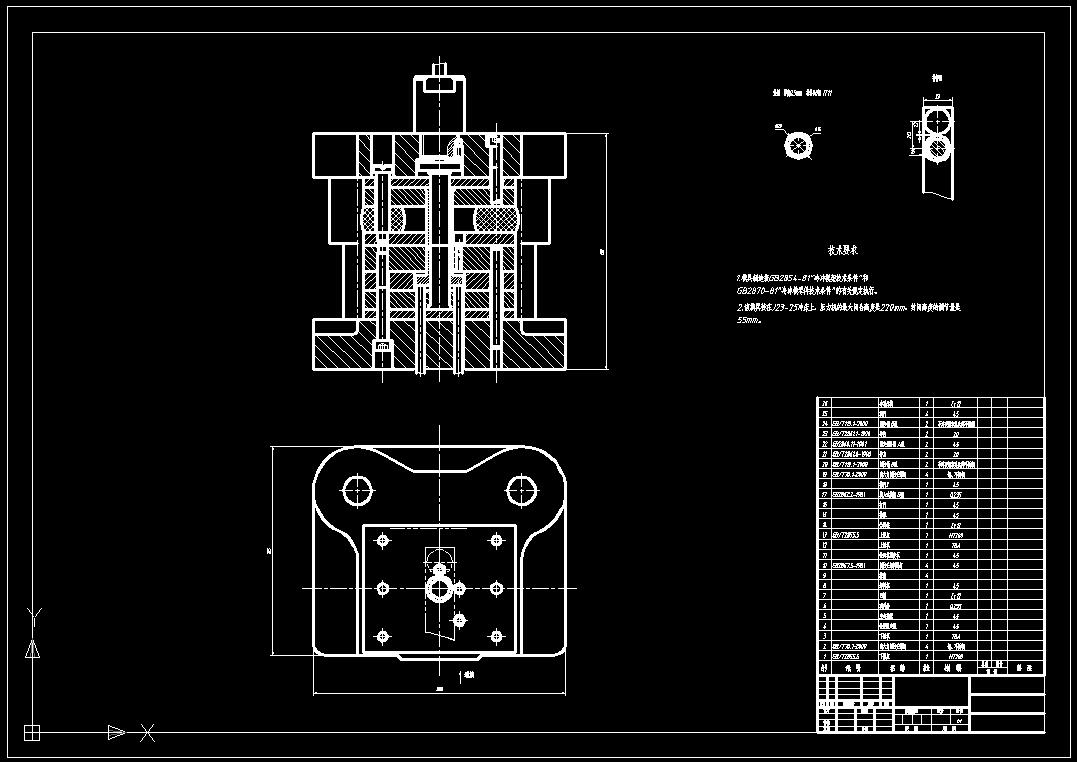

| 31 | CAD装配图.jpg | 86.83K |

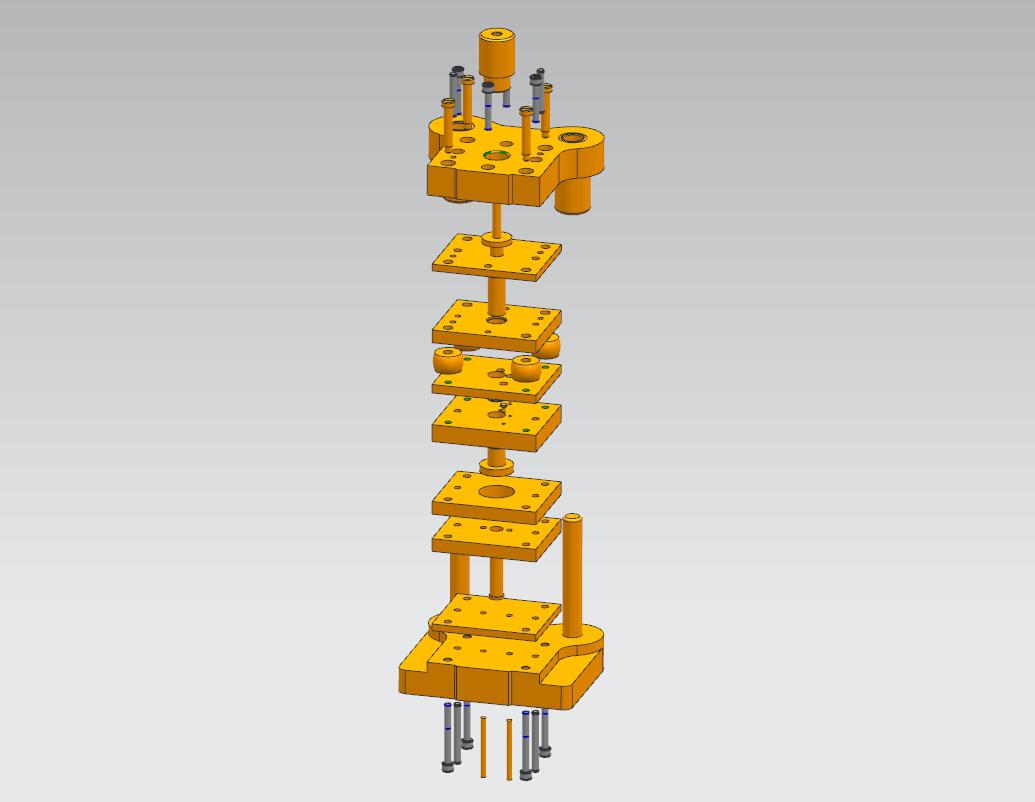

| 32 | 三维爆炸图.jpg | 33.64K |

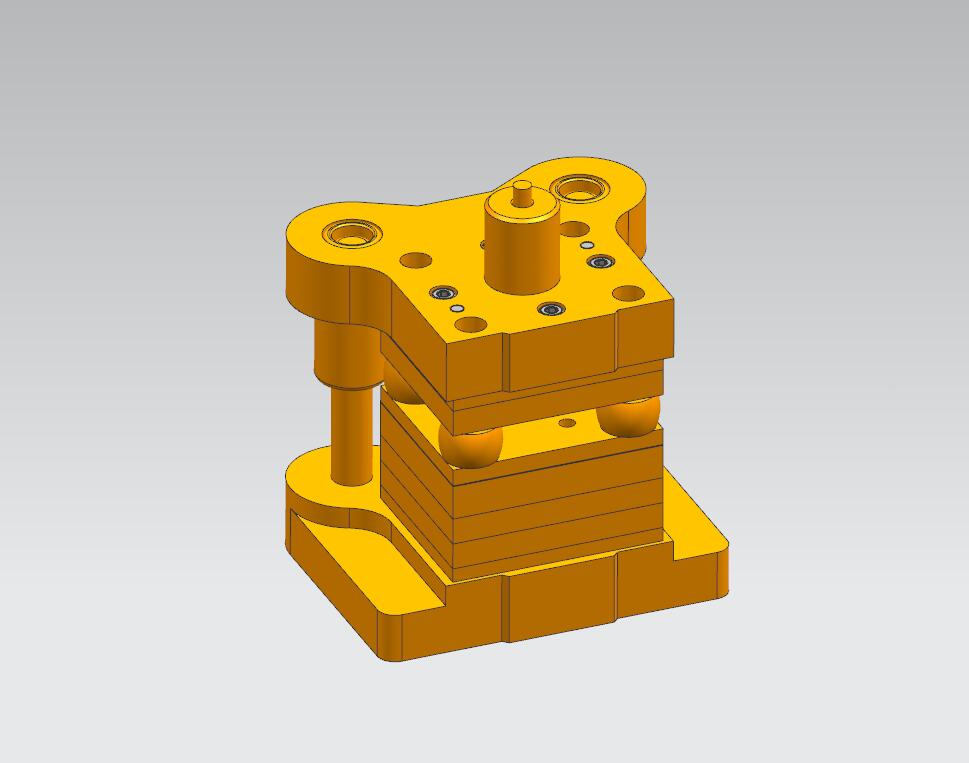

| 33 | 三维装配图.jpg | 34.51K |

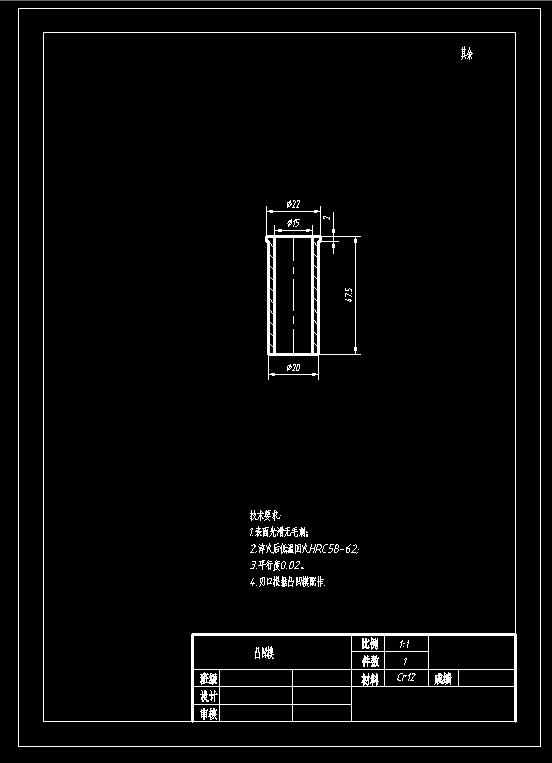

| 34 | 凸凹模.jpg | 22.56K |

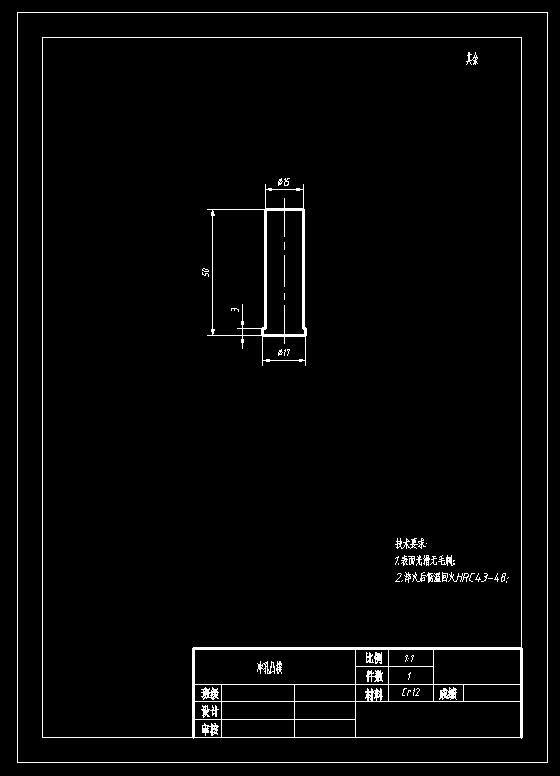

| 35 | 凸模.jpg | 19.67K |

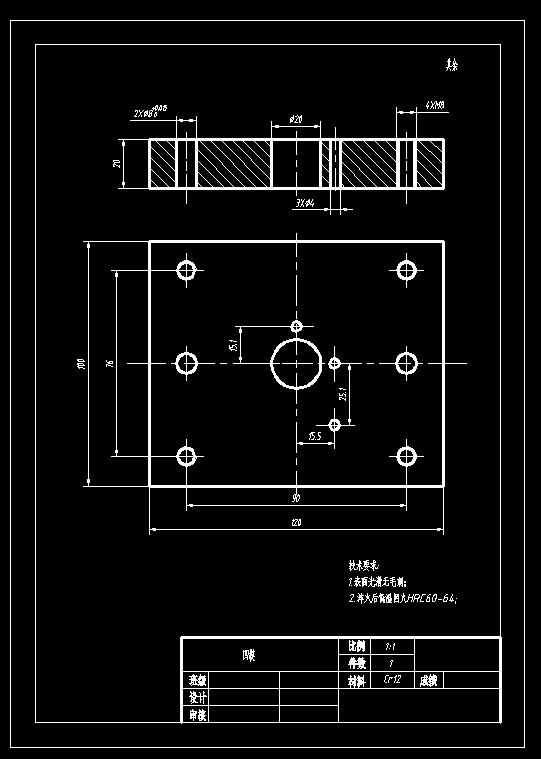

| 36 | 凹模.jpg | 36.89K |
| 37 | 垫圈.jpg | 23.71K |

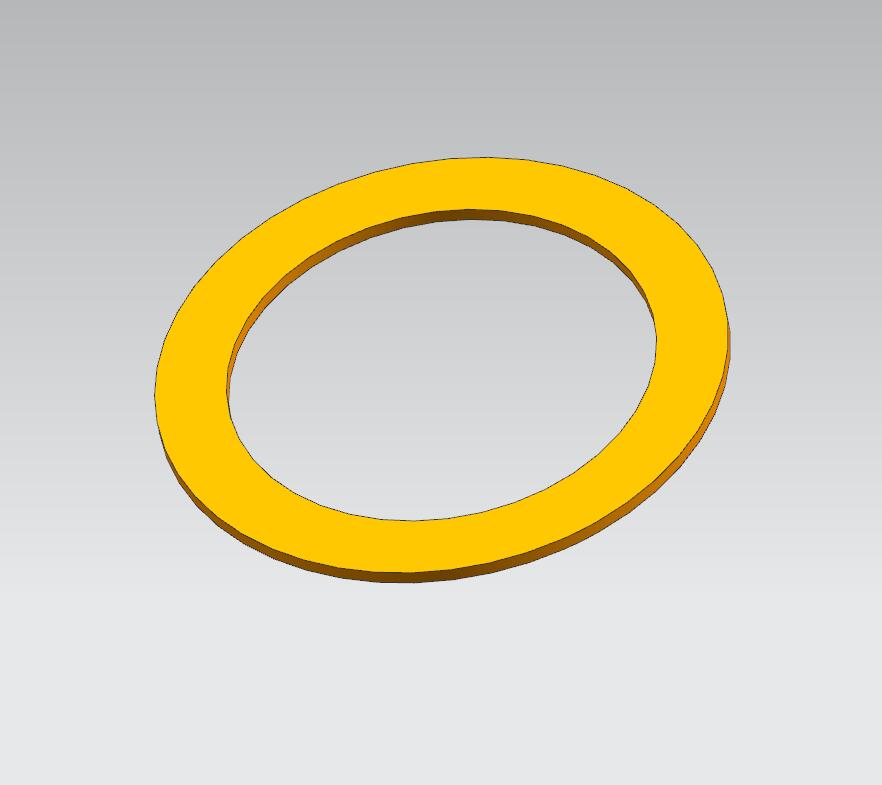

| 38 | 工件三维.jpg | 21.95K |

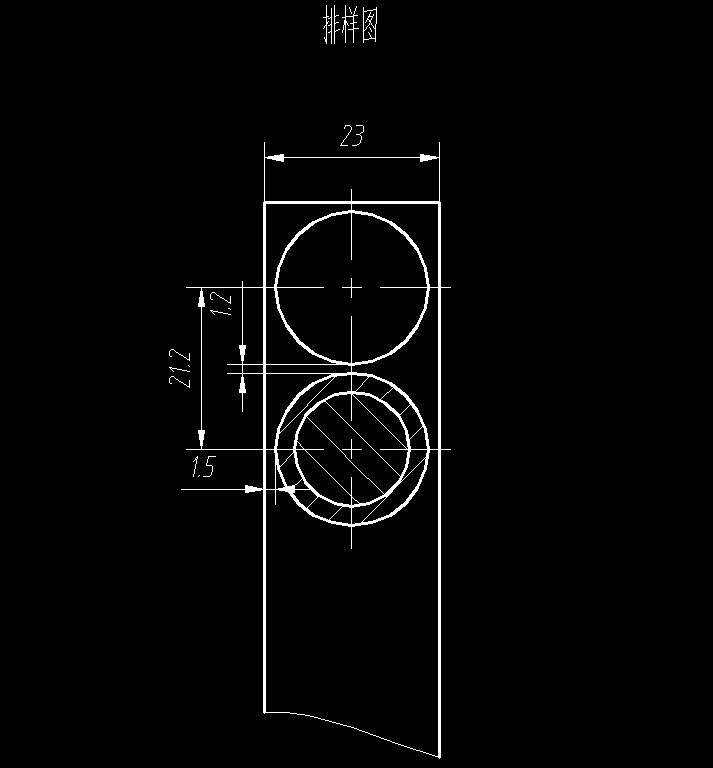

| 39 | 排样图.jpg | 24.71K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1291
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt
文件大小：1.97M
所需金币：80
上传时间：2023-08-24 14:42:13
是否可编辑：可修改，包括参数
版本：STEP
标签
垫圈
落料模
模具
冲压
图纸简介

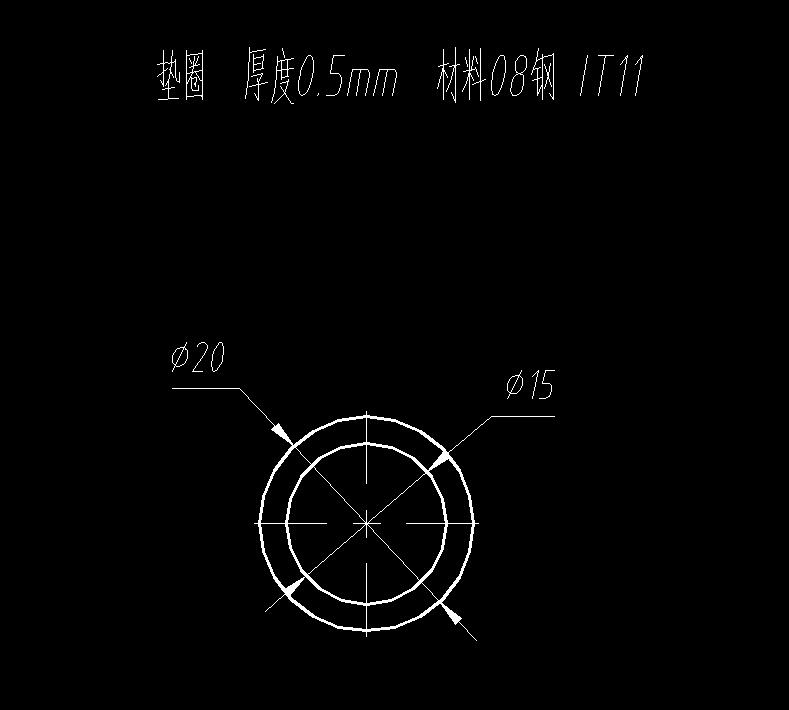

垫圈冲孔落料模（CAD图+UG三维） 厚度0.5mm 材料08钢 IT11
1.模具制造按GB2854-81"冷冲模架技术条件"和
GB2870-81"冷冲模零件技术条件"的有关规定执行。
2.该模具装在J23-25冲床上，压力机的最大闭合高度是220mm，封闭高度的调节量是55mm。
