垫片冲孔落料复合模（CAD图+Proe三维）（ID:705150）

设备部件 / 模具类 / 垫片冲孔落料复合模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16931186527022.rar	2.37M
2	asm0003_asm.stp	564.09K
3	图纸.dwg	195.36K
4	14_mobin.prt.2	103.49K
5	15_xieliao_ld.prt.1	111.84K
6	16_dingweixiao.prt.1	98.03K
7	1_x_mozuo.prt.1	251.16K
8	3_aomo.prt.1	135.71K
9	4_xieliaoban.prt.1	101.39K
10	5_daozu.prt.1	88.37K
11	6x50.prt.1	73.50K
12	6_daotao.prt.1	232.98K
13	7_xiangjiao.prt.1	93.92K
14	8_tumo_gdb.prt.1	127.63K
15	9_s_mozuo.prt.5	328.39K
16	asm0003.asm.3	74.80K
17	dianban.prt.1	111.78K
18	gb-t70_1-2000_m6x45.prt.1	123.08K
19	gongjian.prt.1	78.15K
20	sm.asm.5	126.16K
21	tumo.prt.1	74.71K
22	xm.asm.3	100.94K
23	CAD装配图、.jpg	78.55K

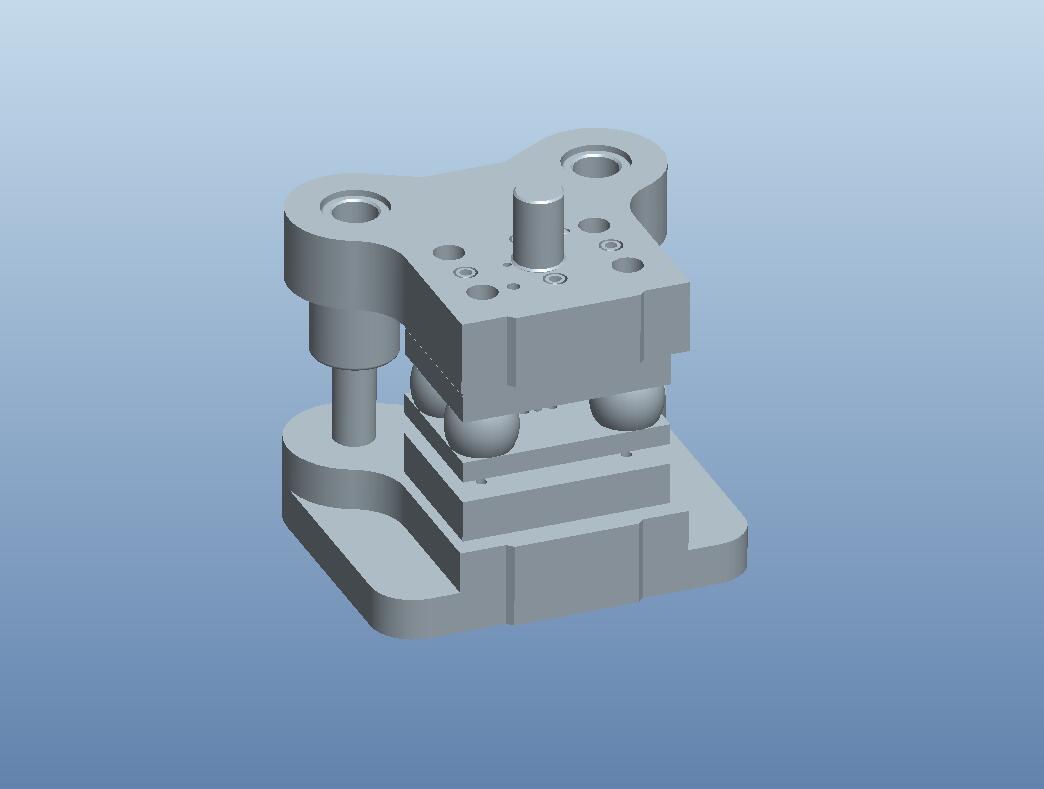

24	三维装配图.jpg	23.76K

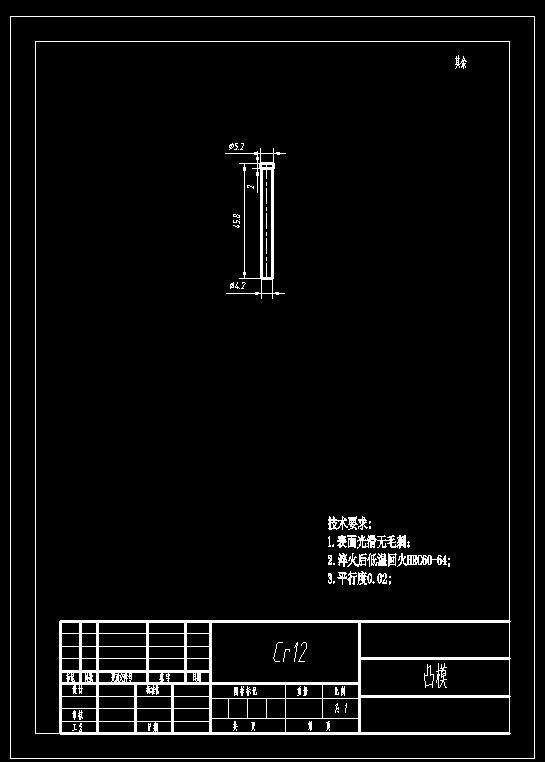

25	凸模.jpg	24.95K
26	凹模.jpg	41.01K

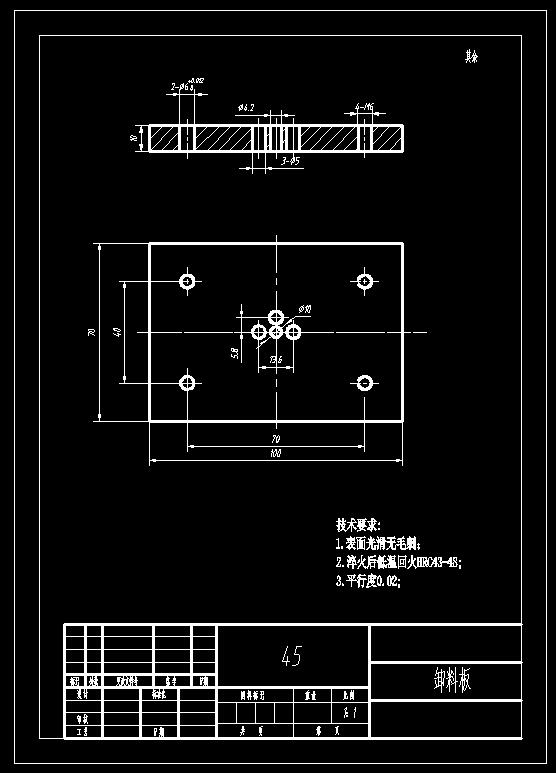

27	卸料板.jpg	37.85K

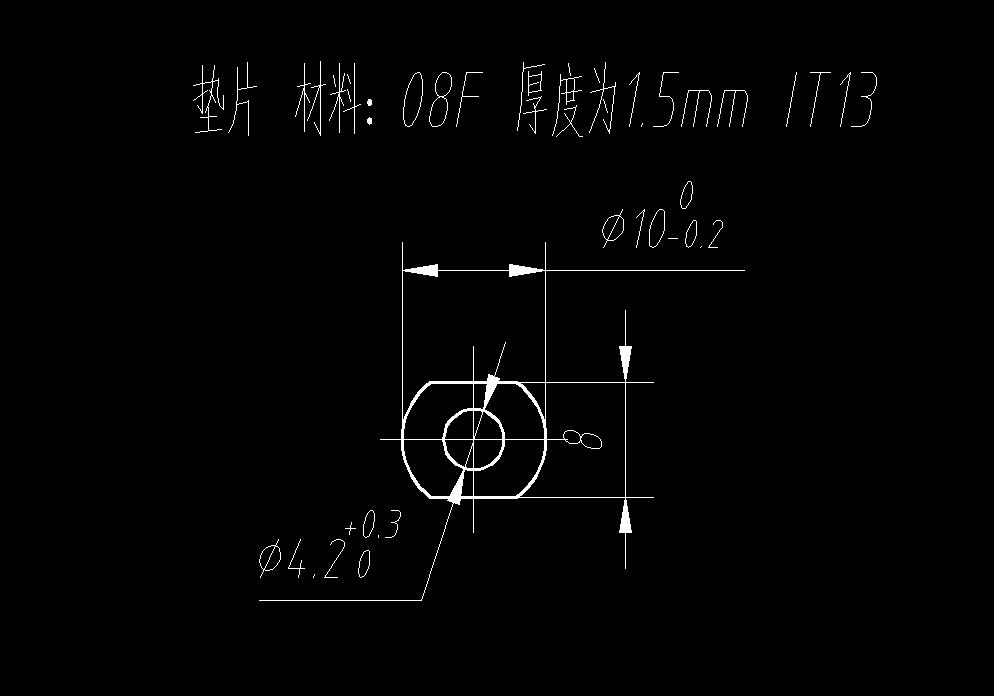

28	垫片.jpg	27.29K
29	工件三维.jpg	17.21K

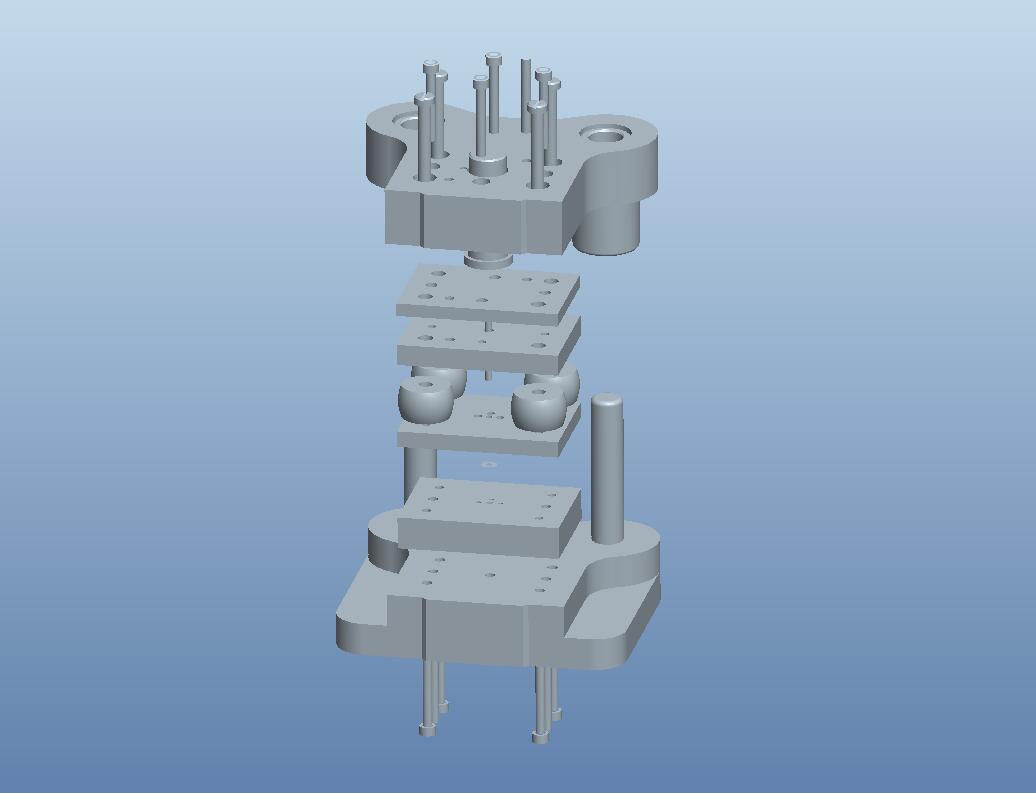

30	爆炸图.jpg	23.74K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1291

粉丝: 59

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt,asm

文件大小：2.43M

所需金币：80

上传时间：2023-08-27 14:44:15

是否可编辑：可修改，包括参数

版本：PROE 5.0

标签

垫片

冲孔

复合模

模具

冲压

图纸简介

垫片冲孔落料复合模（CAD图+Proe三维）材料：08F 厚度为1.5mm IT13 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
