密封垫冲孔落料复合模（CAD图+UG三维）（ID:705165）

设备部件 / 模具类 / 密封垫冲孔落料复合模（CAD图+UG三维）

©原创

平面图

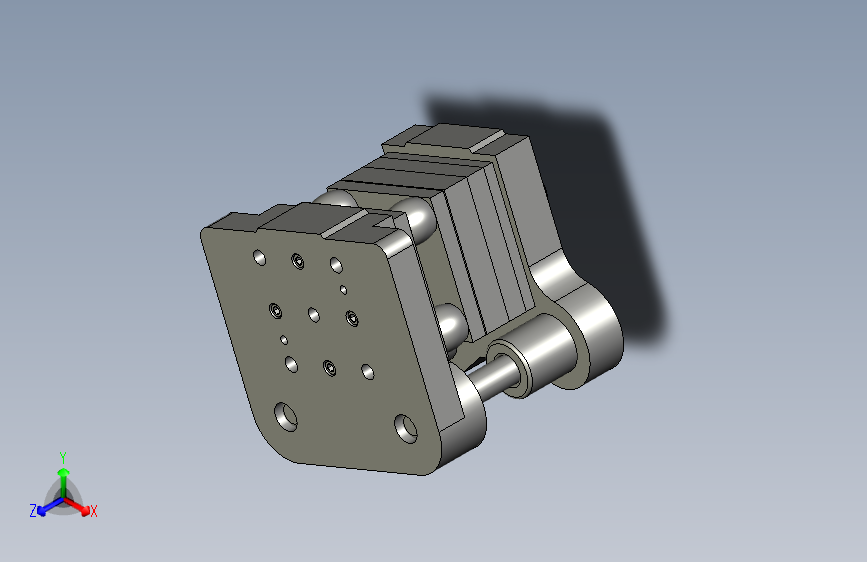

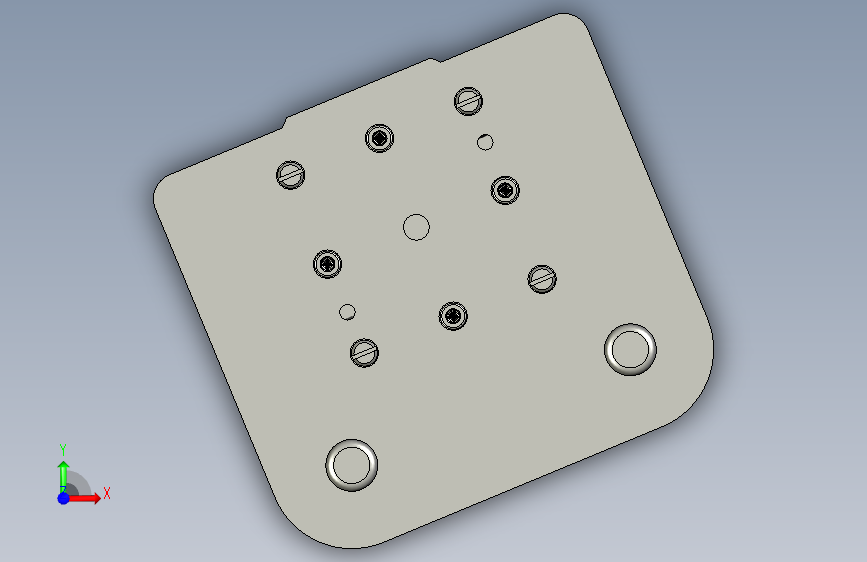

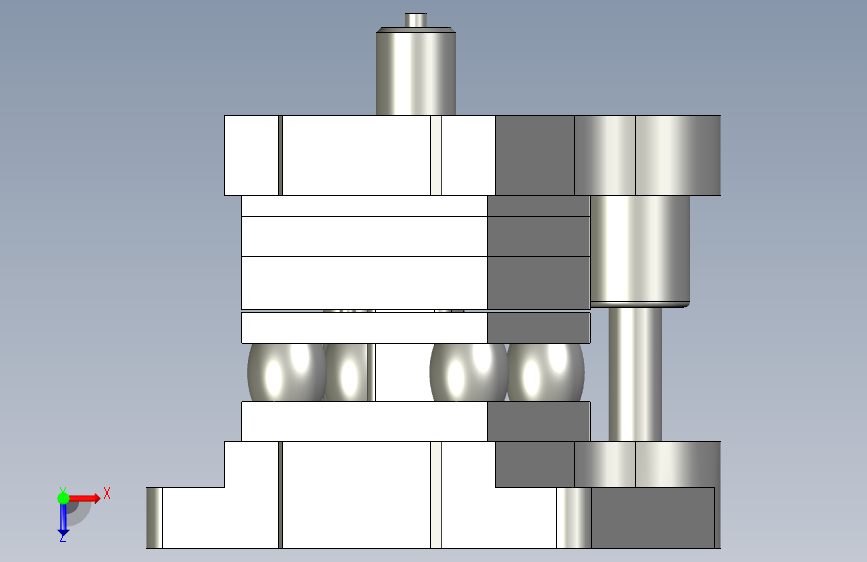

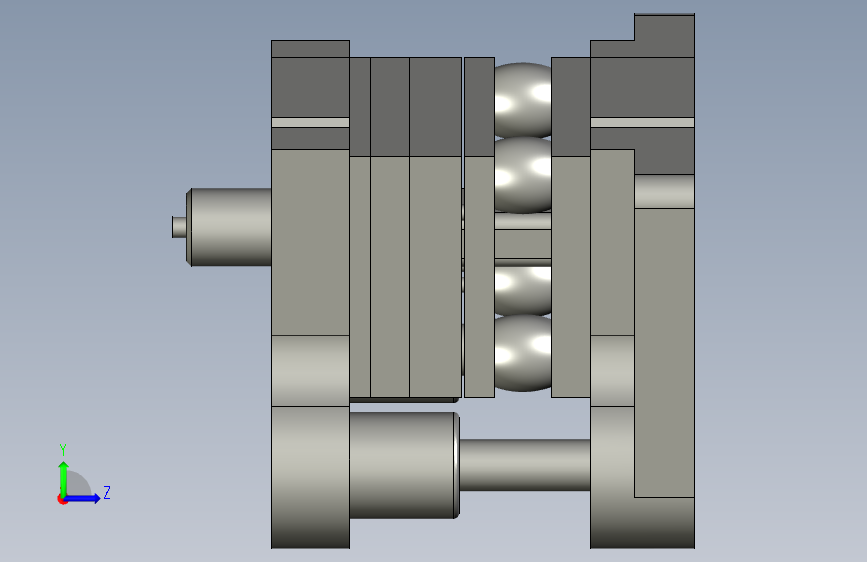

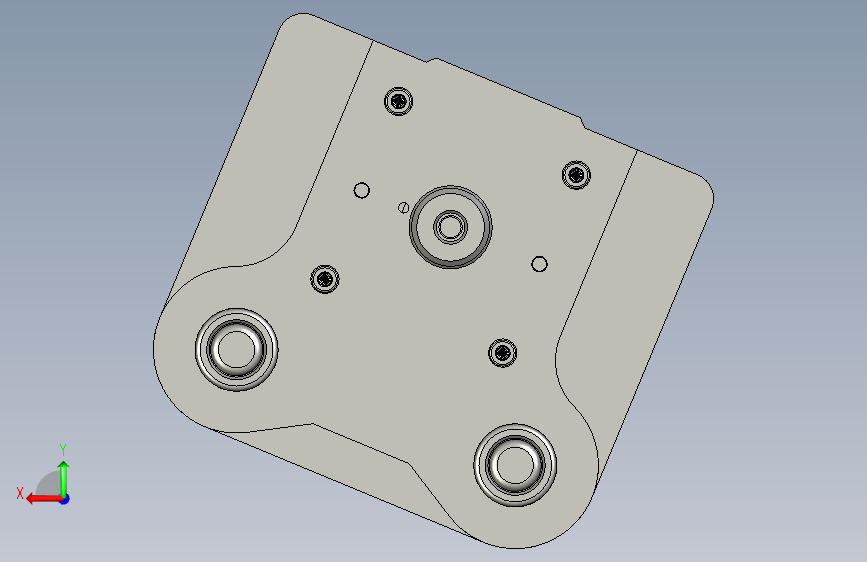

3D视图

文件列表

#	文件名称	文件大小
1	16931223814125.rar	1.94M
2	ASM.stp	656.08K
3	图纸.dwg	220.44K
4	10_tumo_GDB.prt	212.50K
5	11_dianban.prt	151.00K
6	12_S_mozuo.prt	261.50K
7	14_tuijianqi.prt	184.00K
8	15_CK_tumo.prt	132.00K
9	16_mobin.prt	186.00K
10	1_X_mozuo.prt	600.00K
11	20_dinggan.prt	141.00K
12	21_tuaomo.prt	216.00K
13	2_daozu.prt	143.00K
14	3_xieliao_LD.prt	185.00K
15	4_tuaomo_GDB.prt	273.00K
16	5_xiangjiao.prt	135.50K
17	6_xieliaoban.prt	217.00K
18	7_daoliaoxiao.prt	146.00K
19	8_aomo.prt	276.00K
20	9_daotao.prt	170.50K
21	ASM.prt	205.50K
22	dagan.prt	130.50K
23	GB-T119.1-20006x40.prt	209.50K
24	GB-T119.1-20006x60.prt	209.50K
25	GB-T70.1-2000M6x40.prt	303.50K
26	GB-T70.1-2000M6x60.prt	296.00K
27	gongjian.prt	140.00K
28	SM.prt	214.00K
29	XM.prt	206.00K

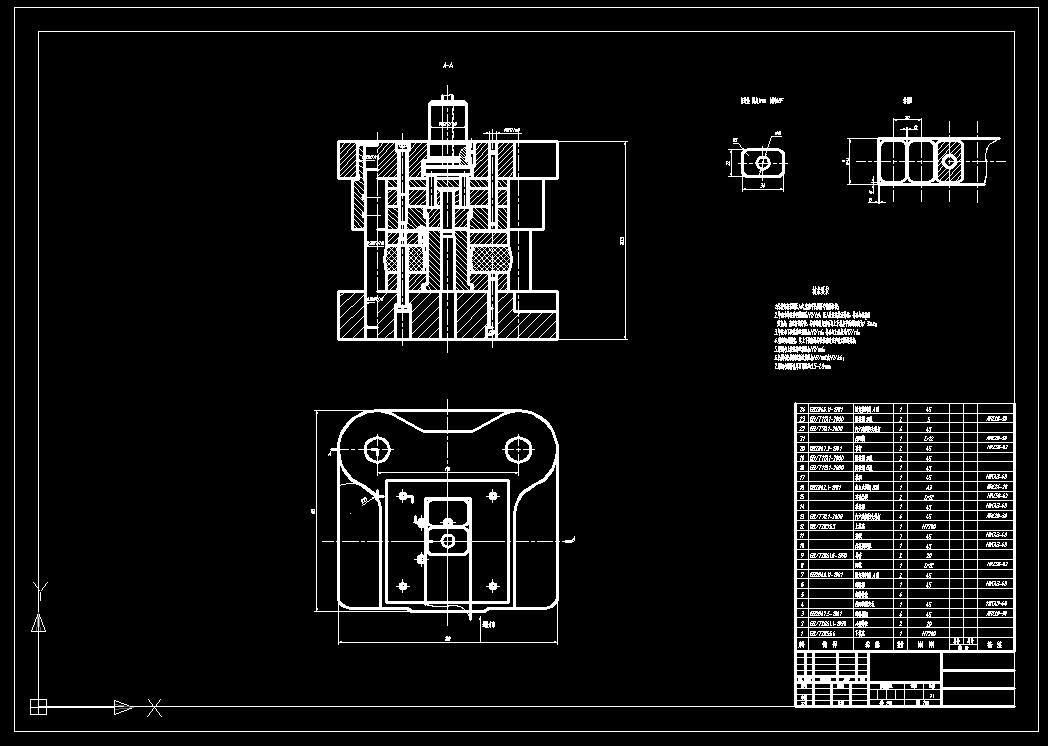

30	CAD装配图.jpg	83.10K

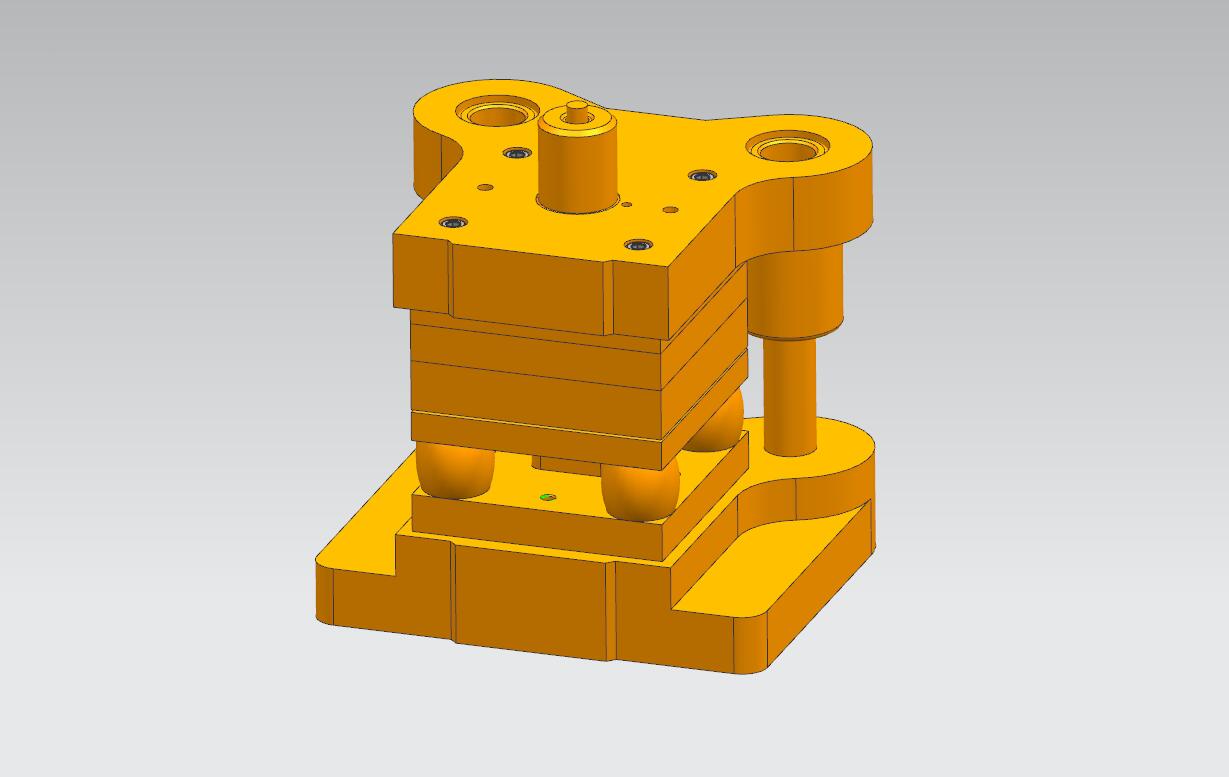

31	三维装配图.jpg	40.48K

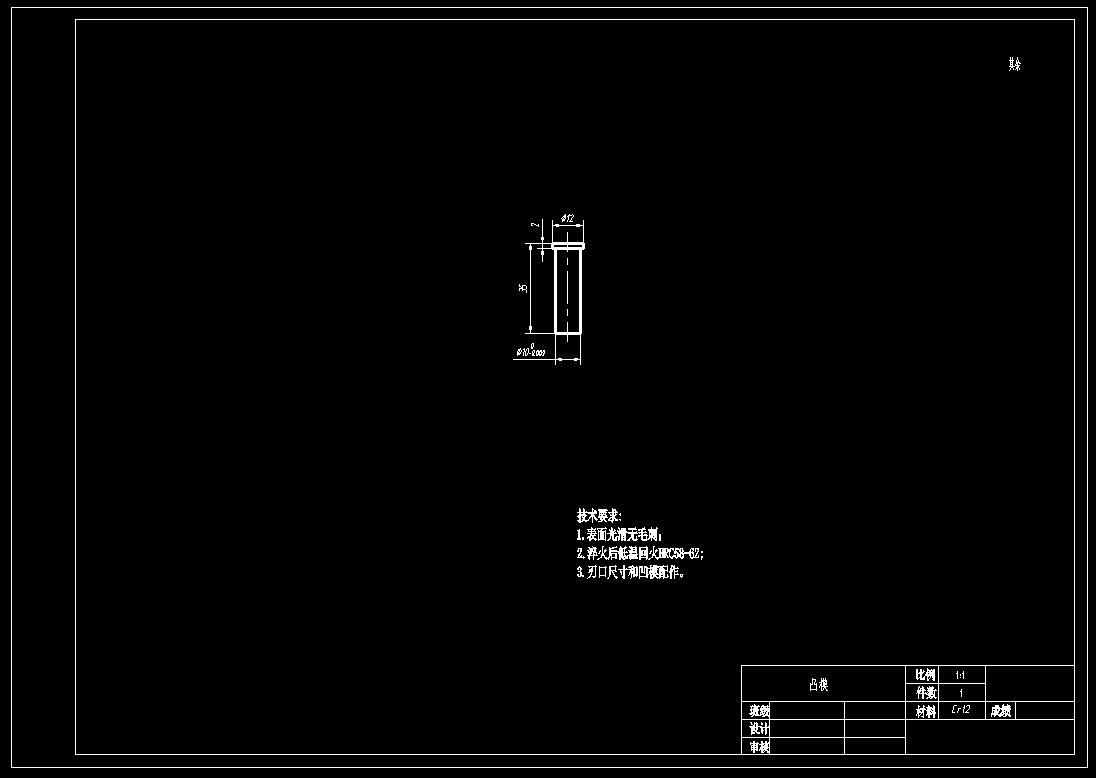

32	冲孔凸模.jpg	26.22K

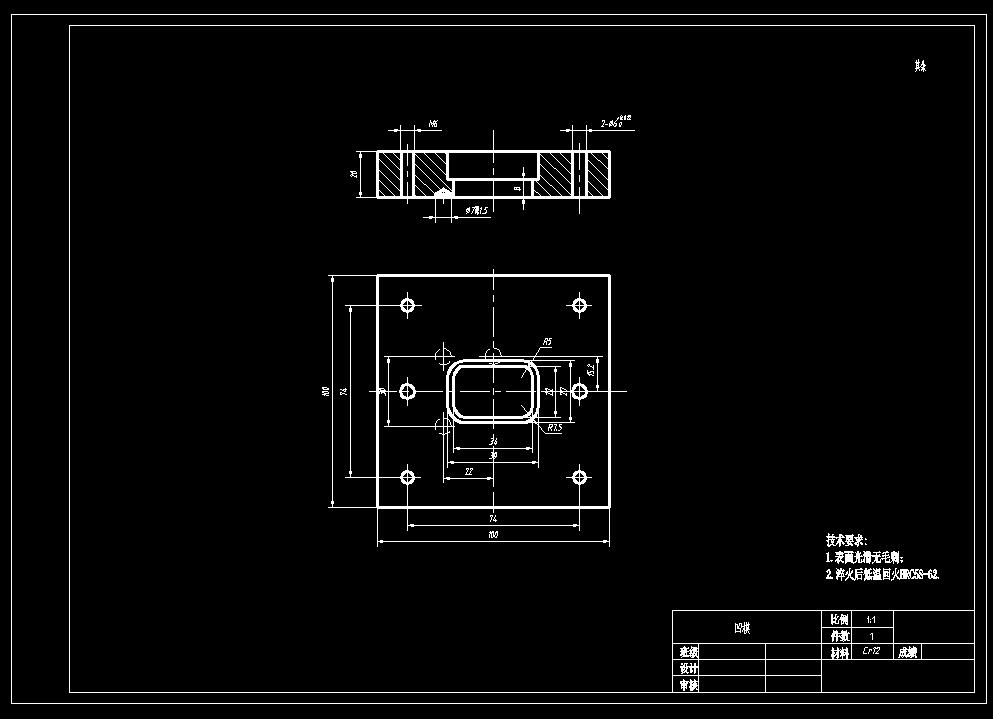

33	凹模.jpg	38.40K

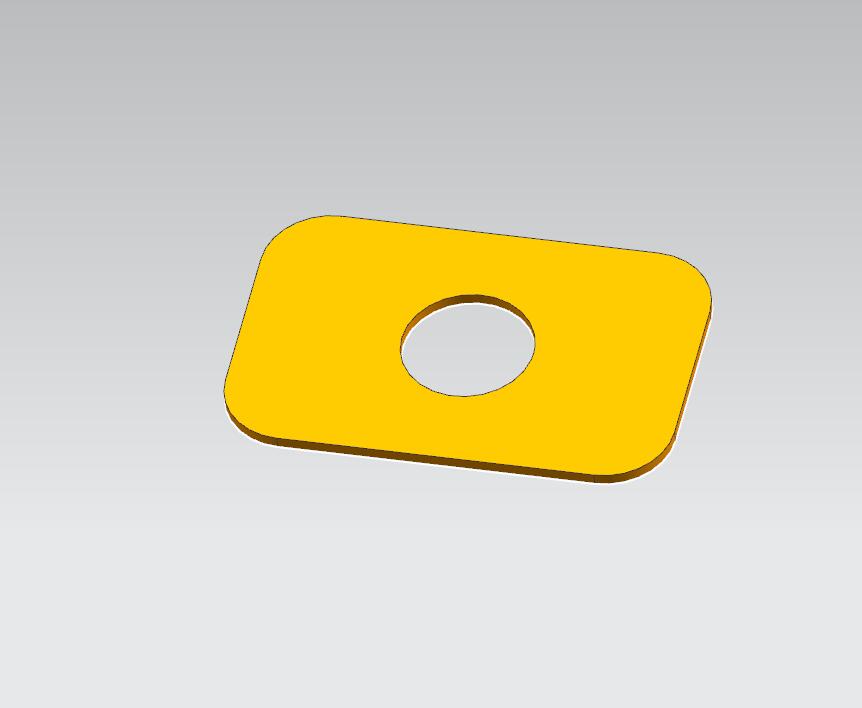

34	工件三维.jpg	13.94K

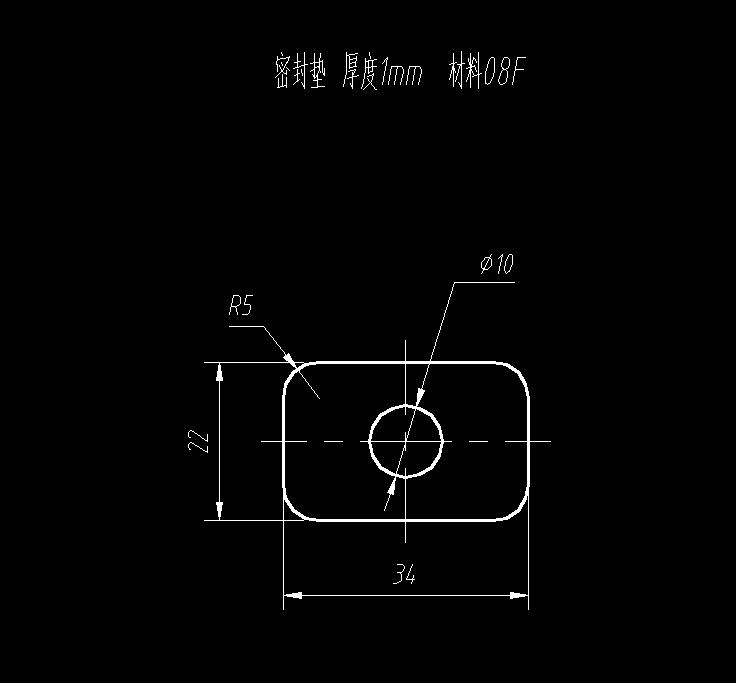

35	工件图.jpg	17.13K

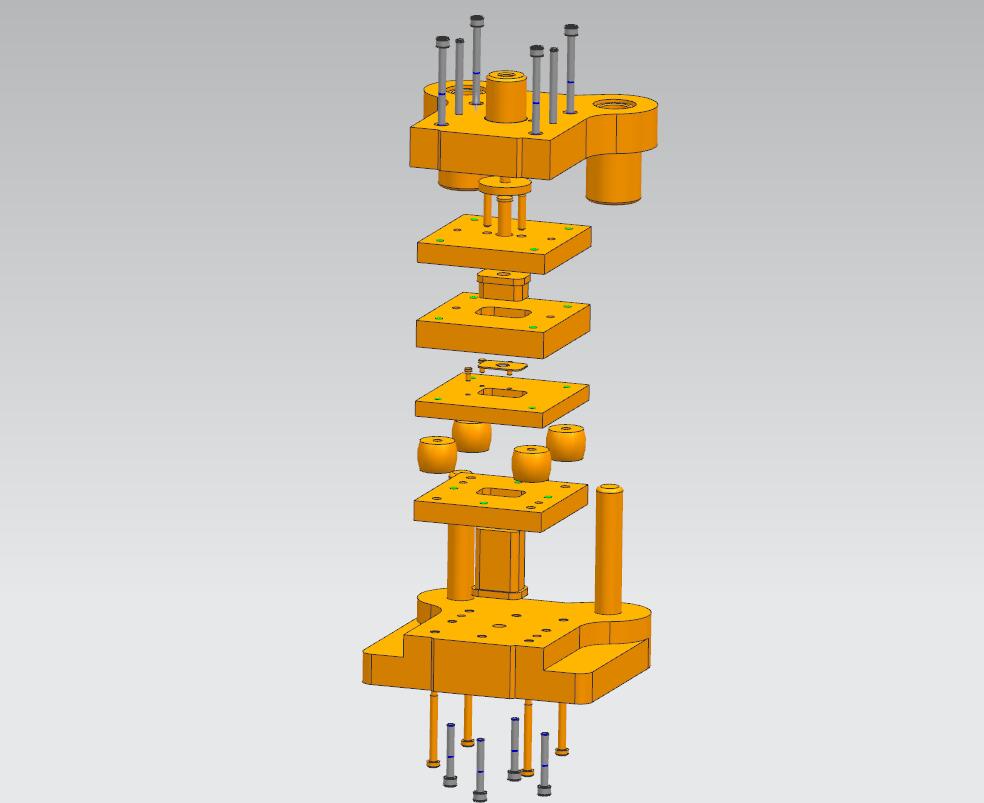

36	爆炸图.jpg	36.79K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt

文件大小：1.99M

所需金币：80

上传时间：2023-08-27 15:46:23

是否可编辑：可修改，包括参数

版本：STEP

标签

密封垫

复合模

模具

冲压

图纸简介

密封垫冲孔落料复合模（CAD图+UG三维）厚度1mm 材料08F 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
