插片冲孔落料复合模（CAD图+UG三维）（ID:705166）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16931226828013.rar | 2.17M |
| 2 | ASM.stp | 722.61K |
| 3 | 图纸汇总.dwg | 234.16K |
| 4 | 10_aomo.prt | 257.50K |
| 5 | 11_daotao.prt | 172.00K |
| 6 | 12_tumo_GDB.prt | 180.00K |
| 7 | 13_S_dianban.prt | 144.00K |
| 8 | 14_S_mozuo.prt | 363.00K |
| 9 | 17_CK_tumo.prt | 145.00K |
| 10 | 18_dagan.prt | 131.50K |
| 11 | 19_mobin.prt | 215.50K |
| 12 | 1_X_mozuo.prt | 442.00K |
| 13 | 21_tuijianqi.prt | 190.50K |
| 14 | 25_dangliaoxiao.prt | 144.50K |
| 15 | 2_daozu.prt | 142.00K |
| 16 | 3_xieliao_LD.prt | 184.00K |
| 17 | 4_X_dianban.prt | 163.00K |
| 18 | 5_tuaomo_GDB.prt | 230.00K |
| 19 | 6_tuaomo.prt | 204.50K |
| 20 | 7_xiangjiao.prt | 135.00K |
| 21 | 8_xieliaoban.prt | 214.00K |
| 22 | ASM.prt | 212.00K |
| 23 | dinggan.prt | 141.50K |
| 24 | GB-T119.1-200010x60.prt | 210.50K |
| 25 | GB-T119.1-200010x70.prt | 212.50K |
| 26 | GB-T119.1-20008x70.prt | 210.50K |
| 27 | GB-T70.1-2000M10x25.prt | 296.50K |
| 28 | GB-T70.1-2000M8x60.prt | 305.50K |
| 29 | GB-T70.1-2000M8x70.prt | 296.00K |
| 30 | gongjian.prt | 139.50K |
| 31 | SM.prt | 223.50K |
| 32 | XM.prt | 230.50K |

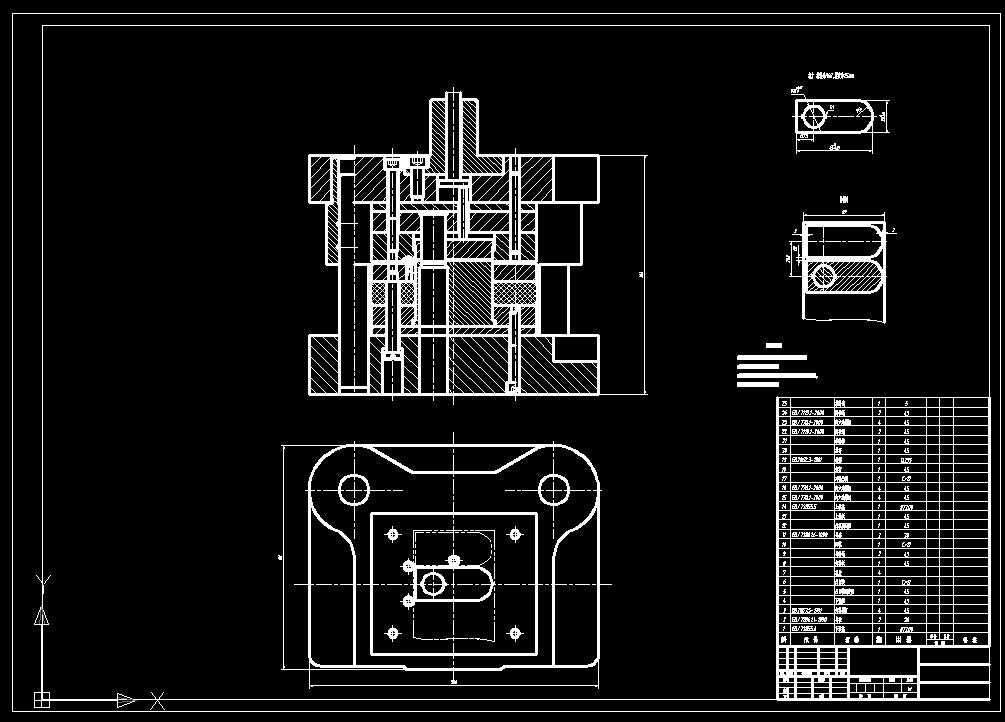

| 33 | CAD装配图.JPG | 87.53K |

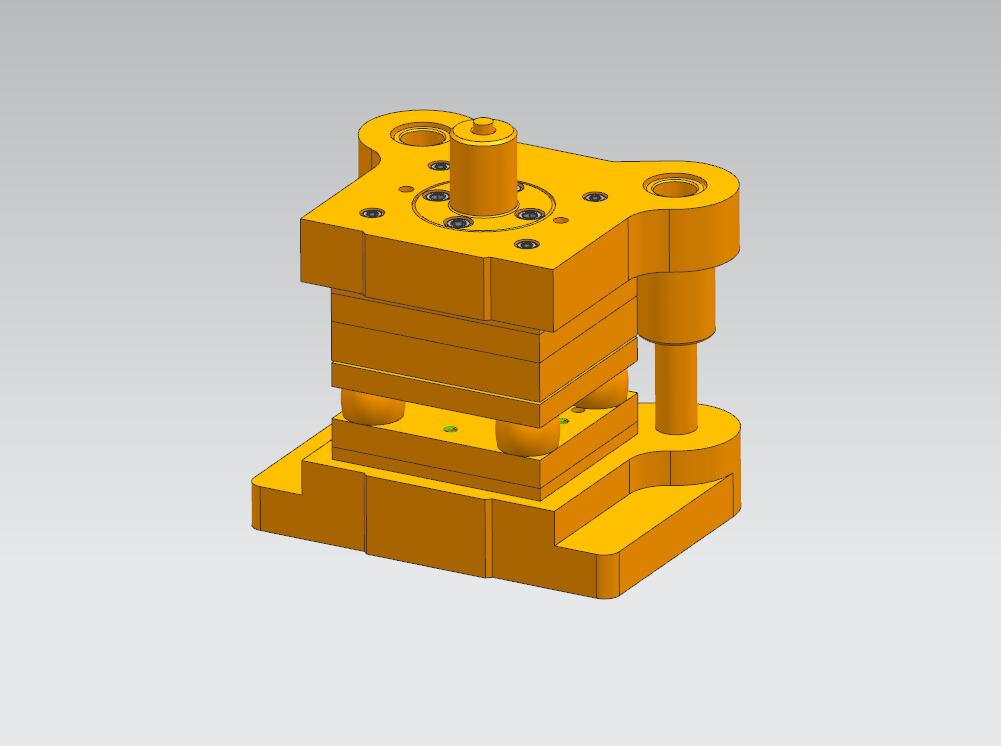

| 34 | 三维装配图.jpg | 34.96K |

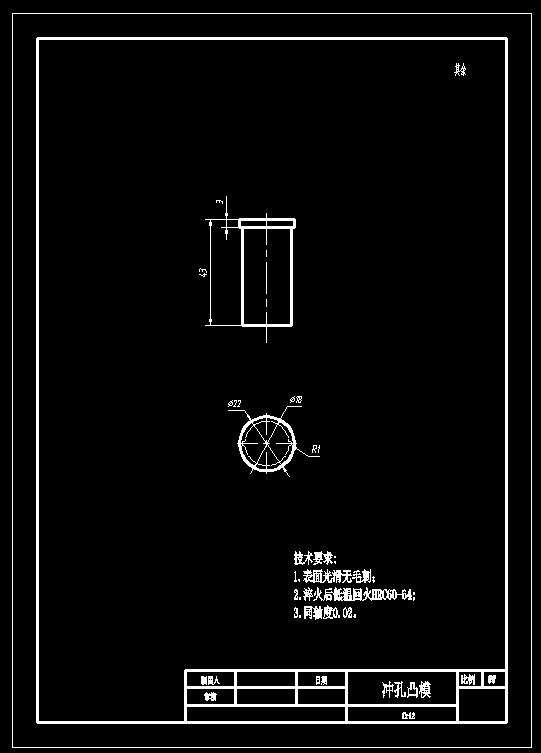

| 35 | 冲孔凸模.jpg | 21.34K |

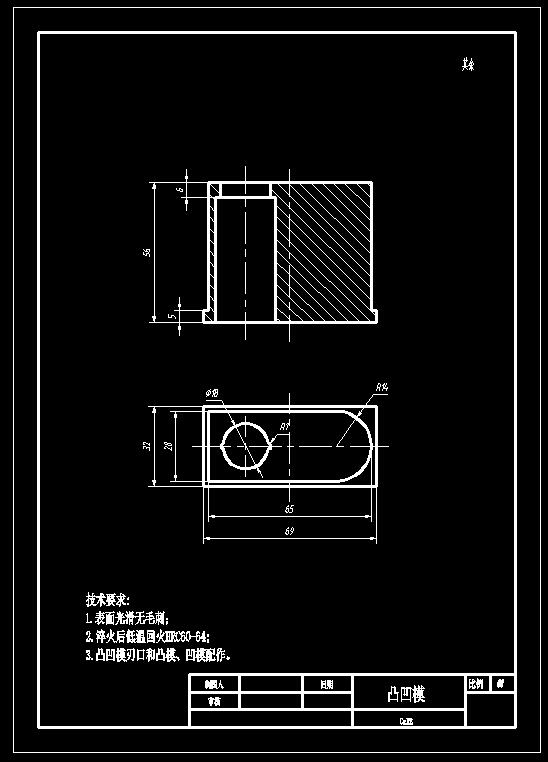

| 36 | 凸凹模.jpg | 36.18K |

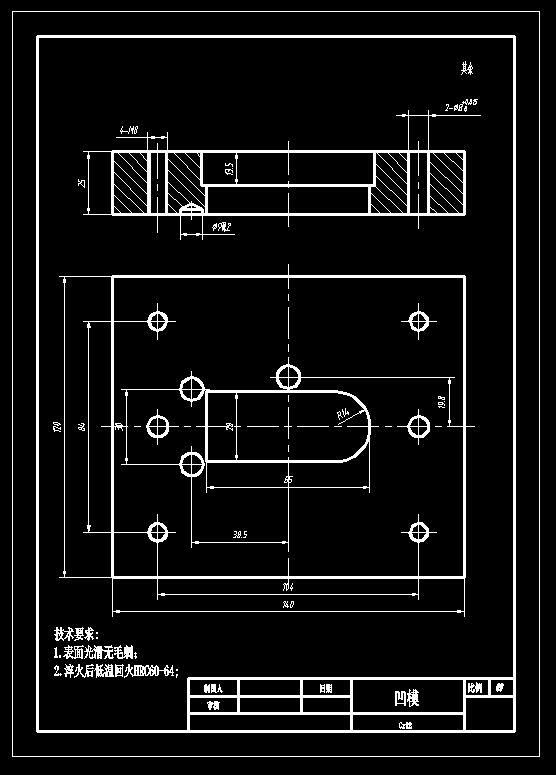

| 37 | 凹模.jpg | 41.00K |
| 38 | 工件三维.jpg | 12.43K |

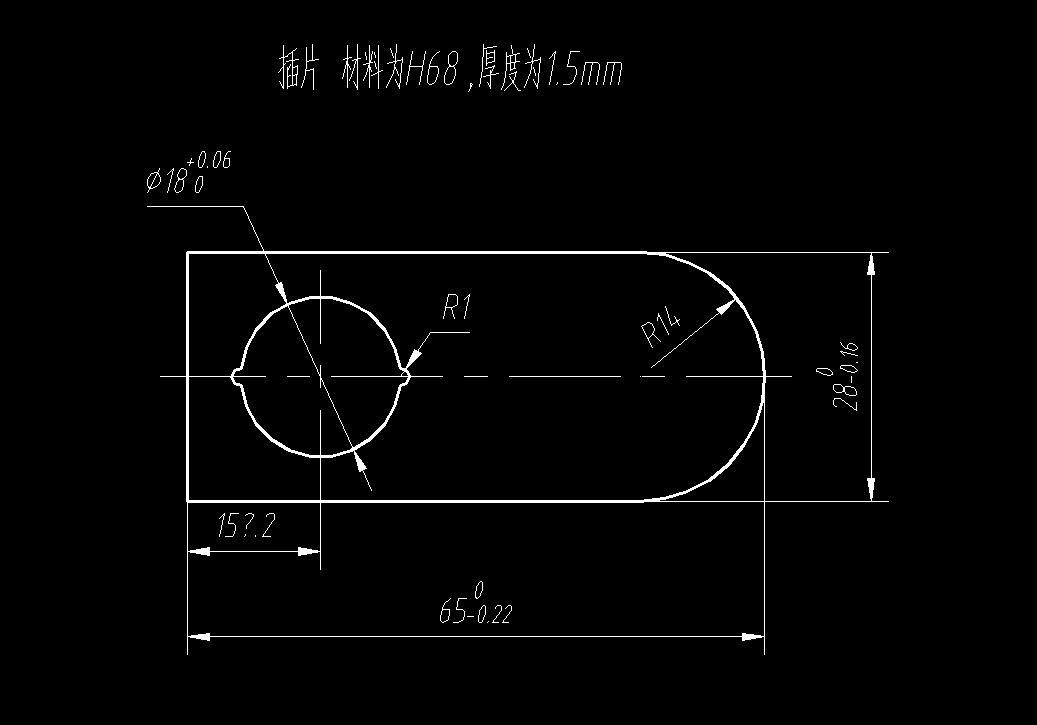

| 39 | 工件图.jpg | 31.14K |

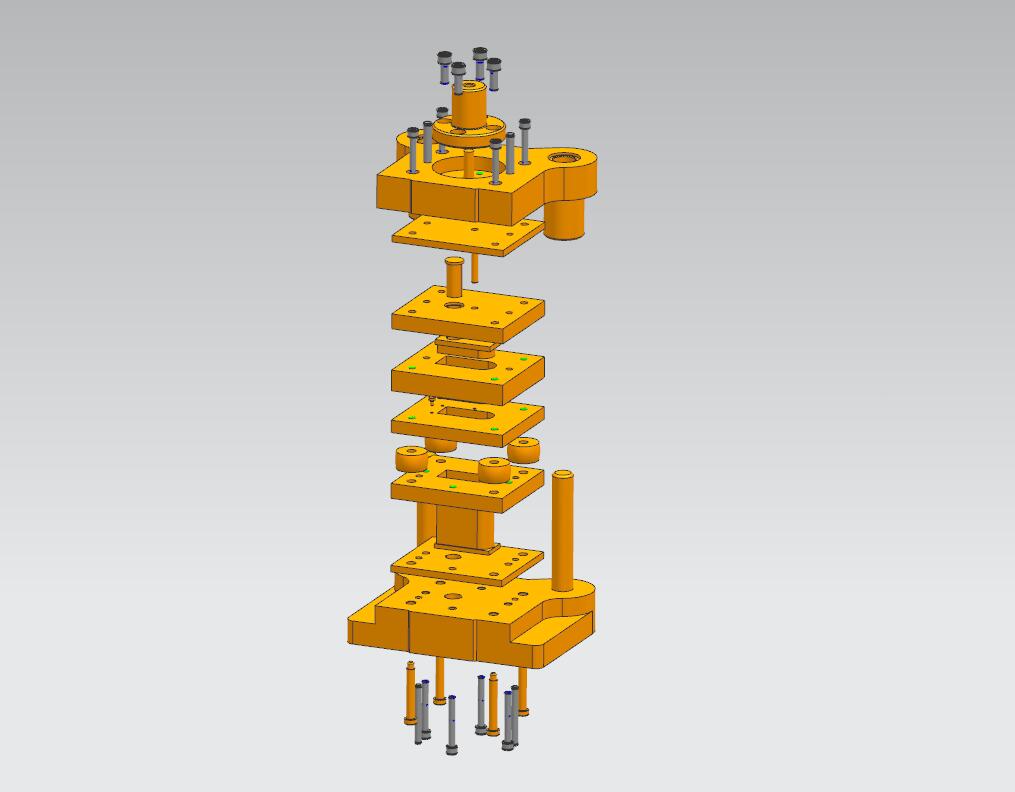

| 40 | 爆炸图.jpg | 35.18K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt
文件大小：2.22M
所需金币：80
上传时间：2023-08-27 15:51:25
是否可编辑：可修改，包括参数
版本：UG 8.0
标签
插片
复合模
冲压
模具
图纸简介
插片冲孔落料复合模（CAD图+UG三维） 材料为H68 ,厚度为1.5mm
1、选用滑动导向后侧导柱160×125标准模架.
2、送料方式采用前后送料.
3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，
导柱与下模座配合H7/n6
