U形件弯曲模（CAD图+UG三维）（ID:705167）

设备部件 / 模具类 / U形件弯曲模（CAD图+UG三维）

©原创

207

平面图

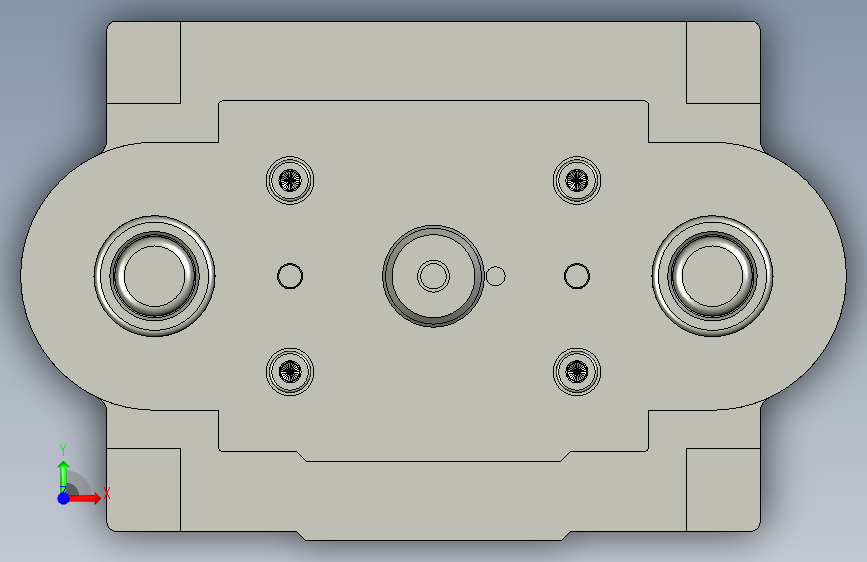

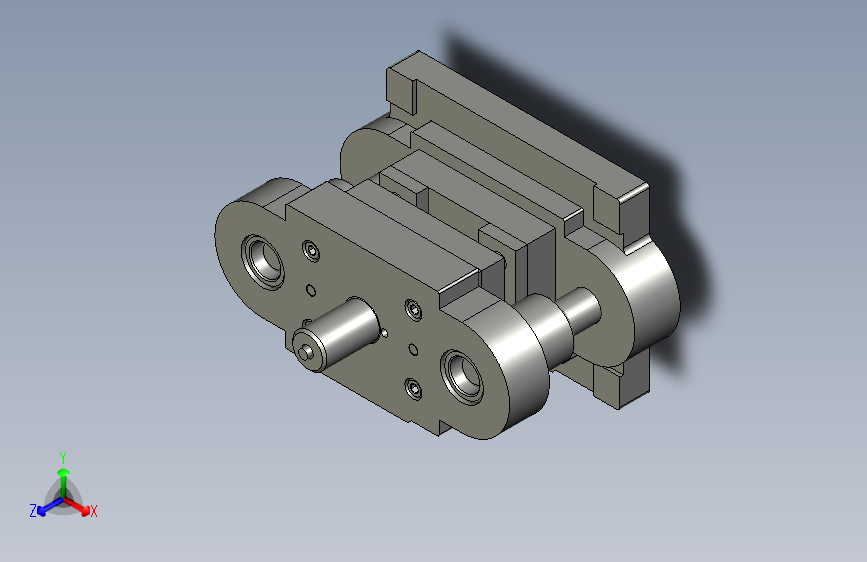

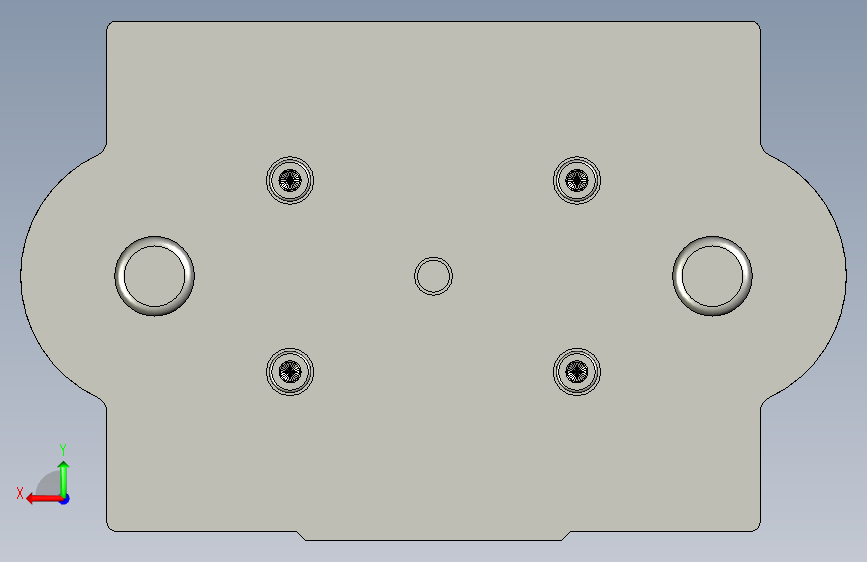

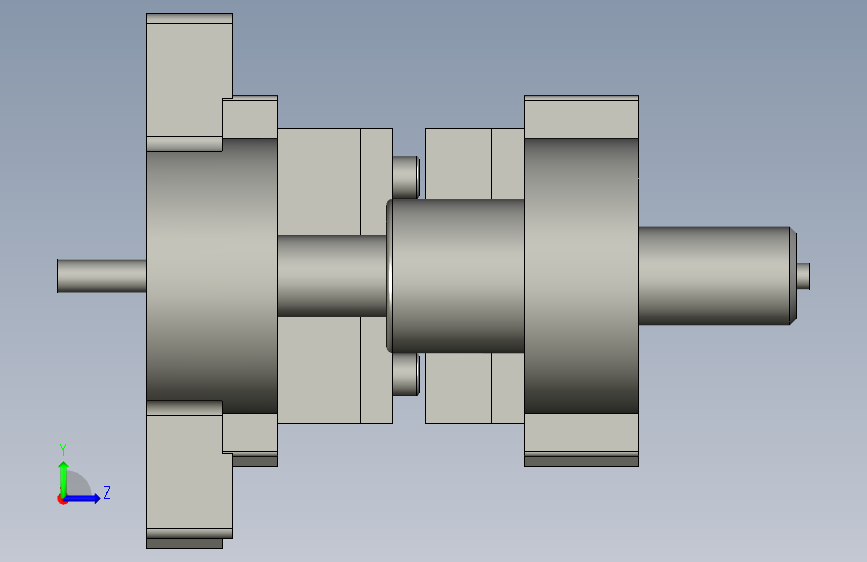

3D视图

文件列表

#	文件名称	文件大小
1	16931230383856.rar	1.78M
2	ASM.stp	547.84K
3	图纸.dwg	193.84K
4	10_S_mozuo.prt	259.00K
5	12_mobin.prt	186.00K
6	13_dagan.prt	131.00K
7	16_daozu.prt	142.50K
8	17_daotao.prt	175.00K
9	19_dingkuai.prt	155.00K
10	1_X_mozuo.prt	652.00K
11	20_xianweigan.prt	132.00K
12	3_WQ_aomo.prt	251.00K
13	7_dingweiban.prt	181.00K
14	8_tumo_GDB.prt	249.00K
15	8_WQ_tumo.prt	173.00K
16	9_dianban.prt	164.00K
17	ASM.prt	198.50K
18	GB-T119.1-20008x26.prt	210.50K

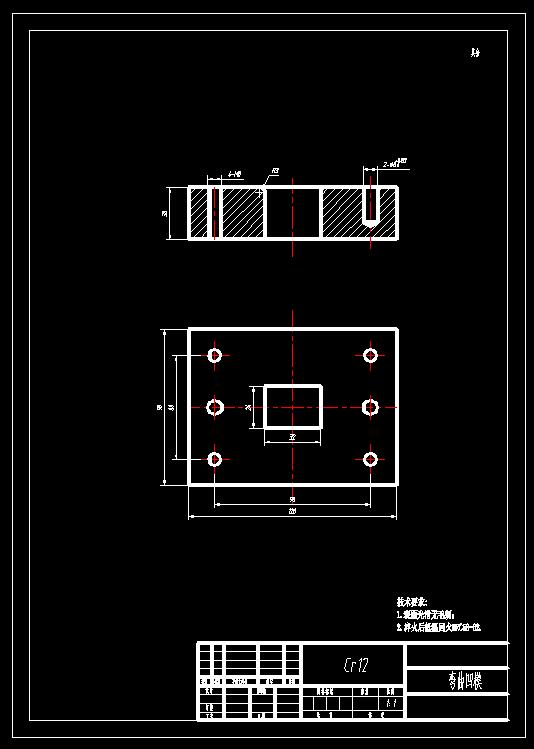

19	GB-T119.1-20008x50.prt	210.50K
20	GB-T70.1-2000M8x20.prt	296.50K
21	GB-T70.1-2000M8x40.prt	304.00K
22	gongjian.prt	144.00K
23	gongjian.prt.creo	87.38K
24	gongjian_log.xml	4.40K
25	SM.prt	184.00K
26	std.out	36B
27	trail.txt.1	2.90K
28	XM.prt	212.00K

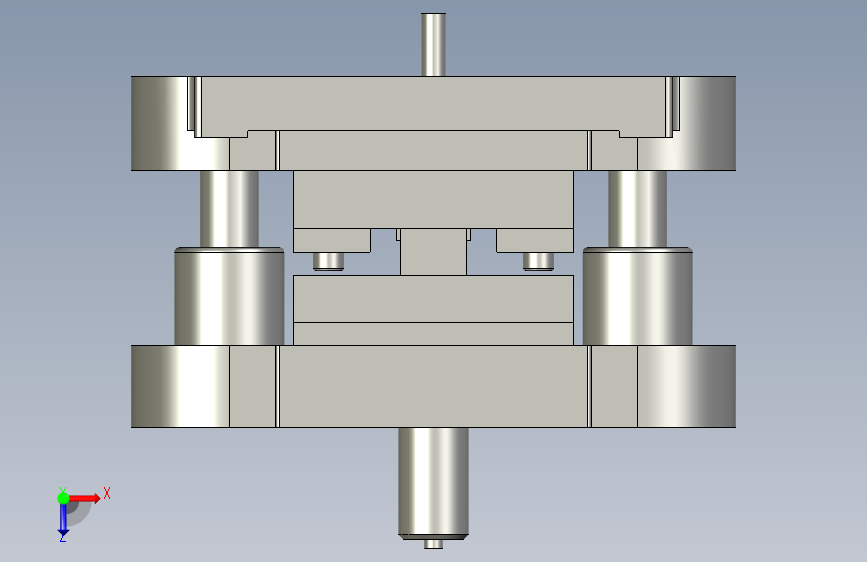

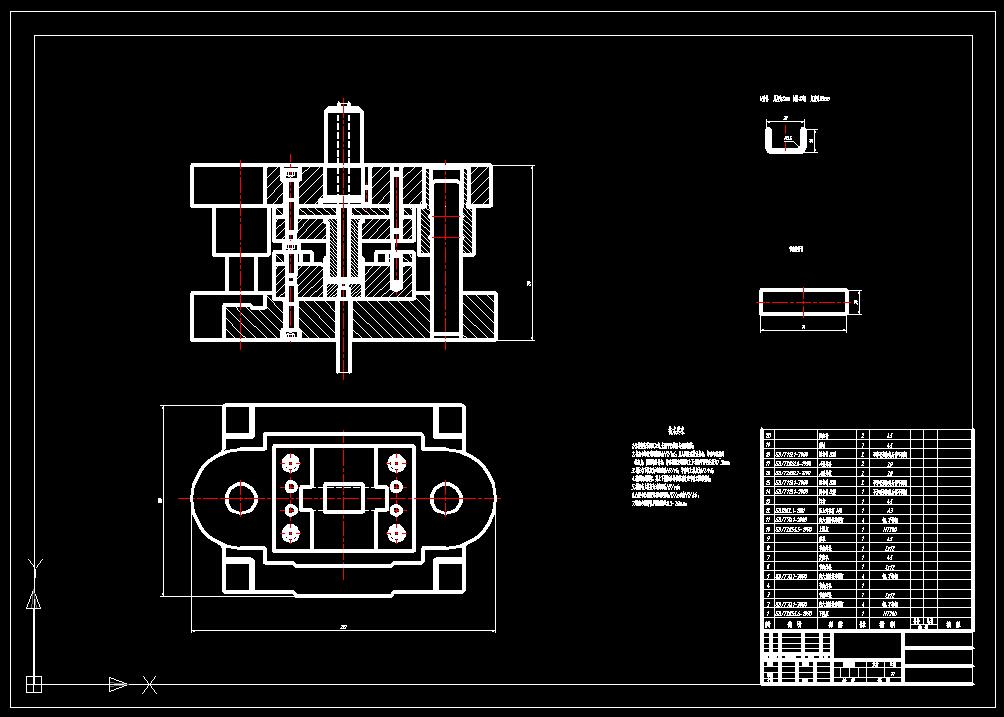

29	CAD装配图.jpg	76.17K

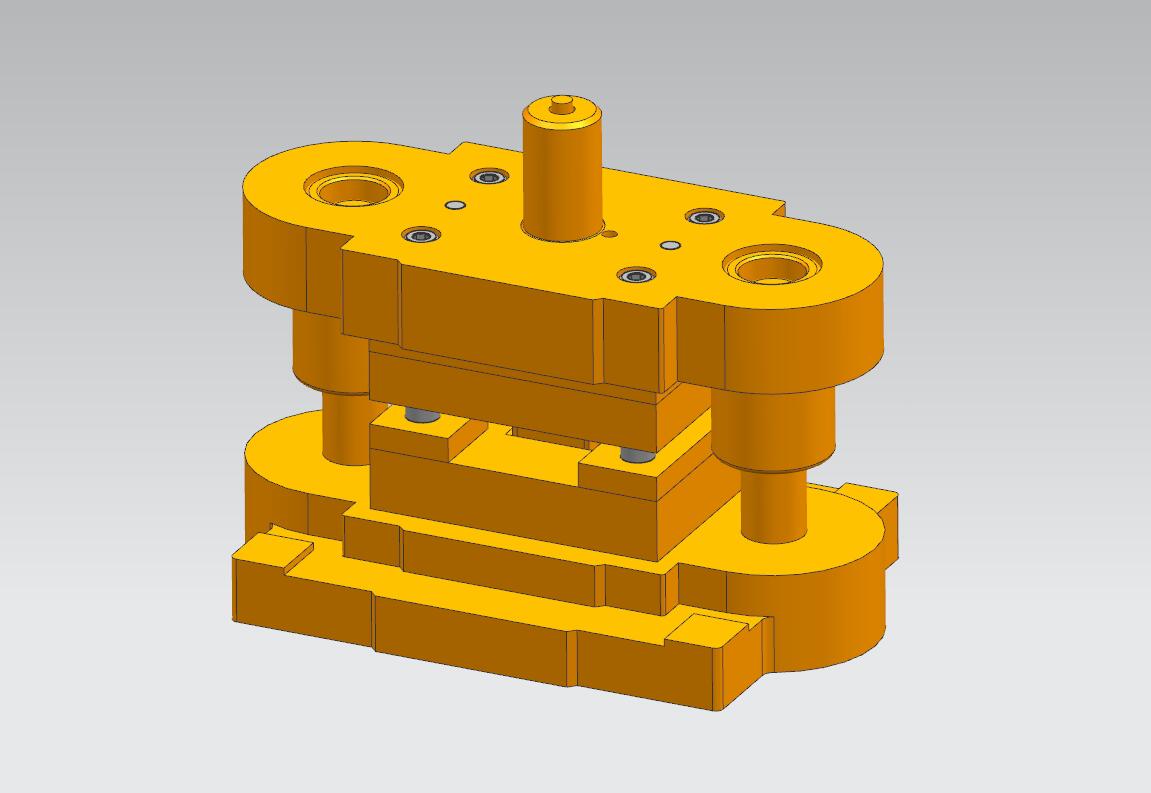

30	三维装配图.jpg	45.67K

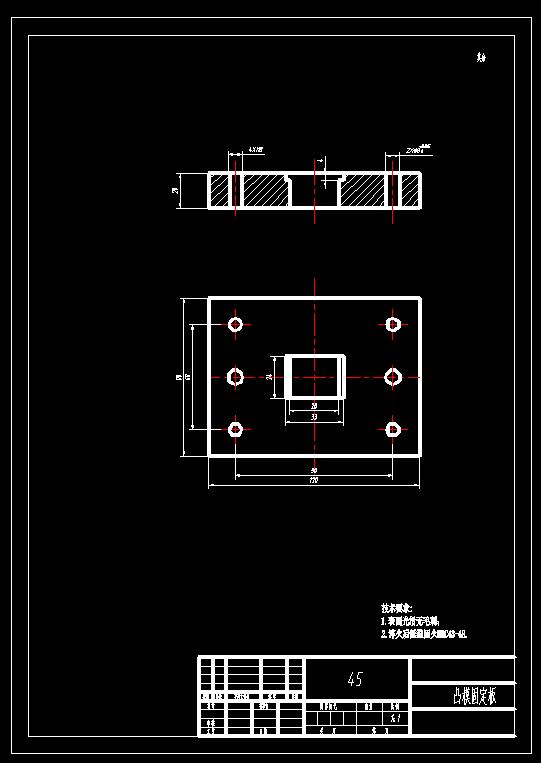

31	凸模固定板.jpg	31.16K
32	工件图.jpg	23.97K

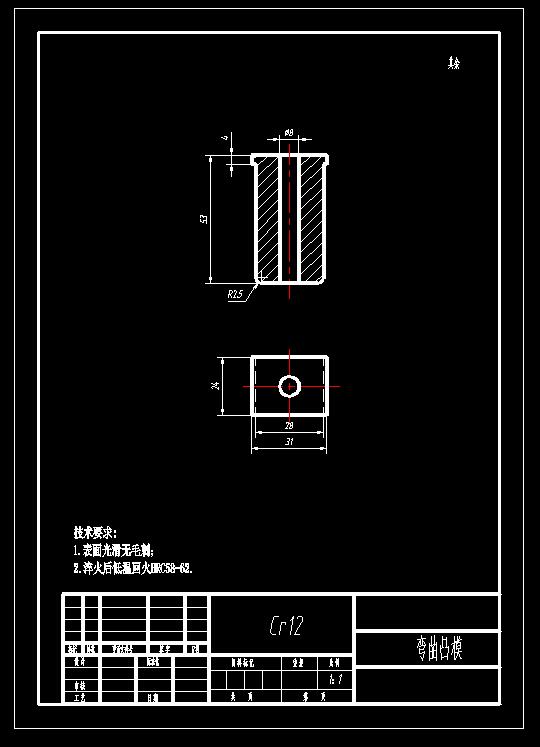

33	弯曲凸模.jpg	31.54K
34	弯曲凹模.jpg	30.66K

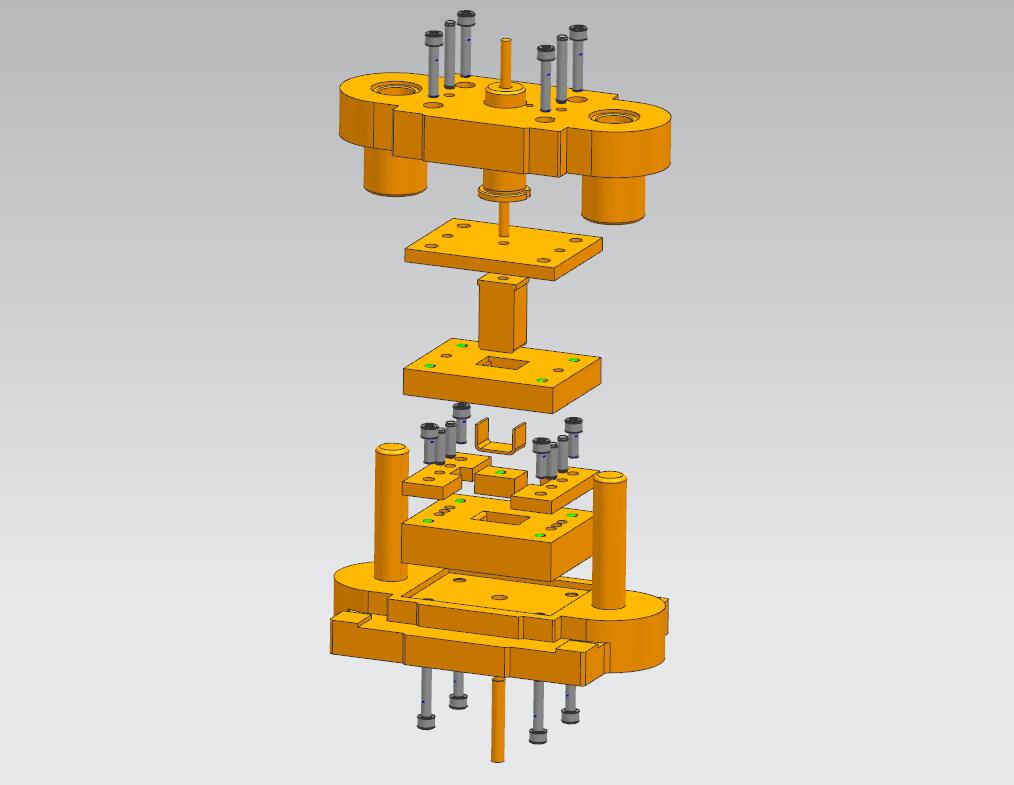

35	爆炸图.jpg	40.51K

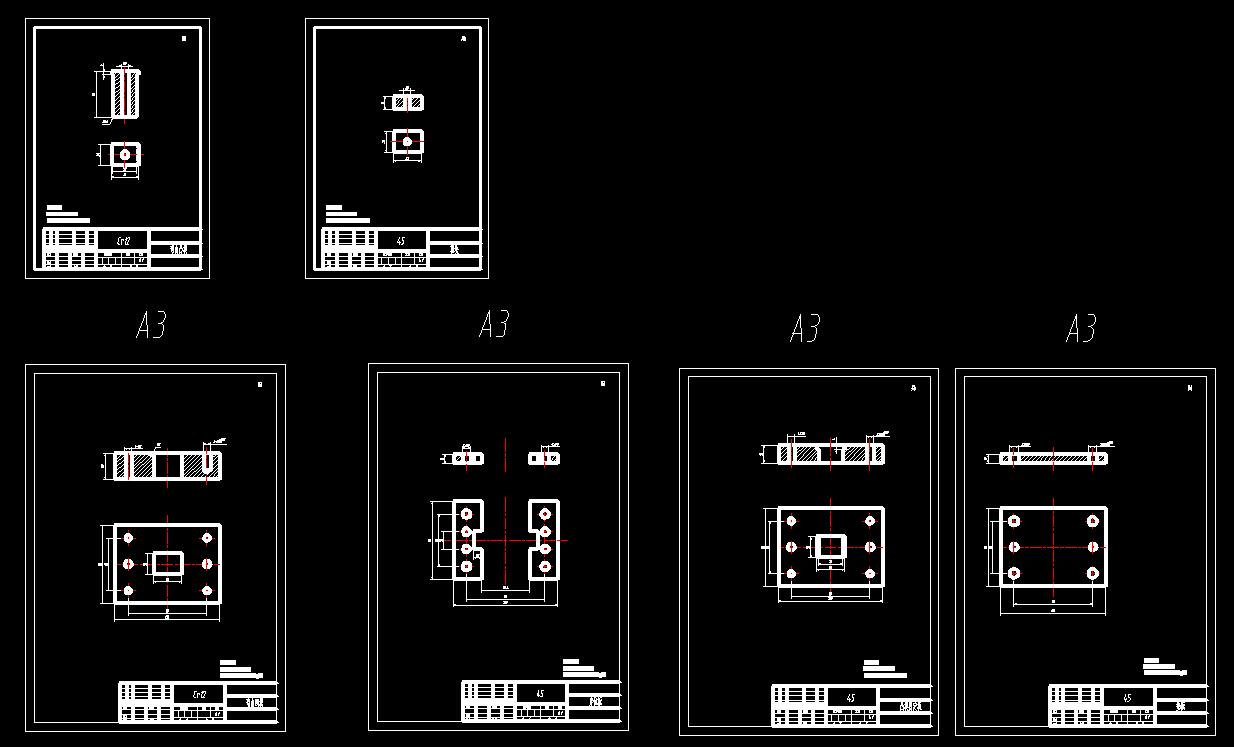

36	零件图.jpg	68.10K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1291

粉丝: 59

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt

文件大小：1.83M

所需金币：80

上传时间：2023-08-27 15:57:21

是否可编辑：可修改，包括参数

版本：STEP

标签

U形件

弯曲模

冲压

模具

图纸简介

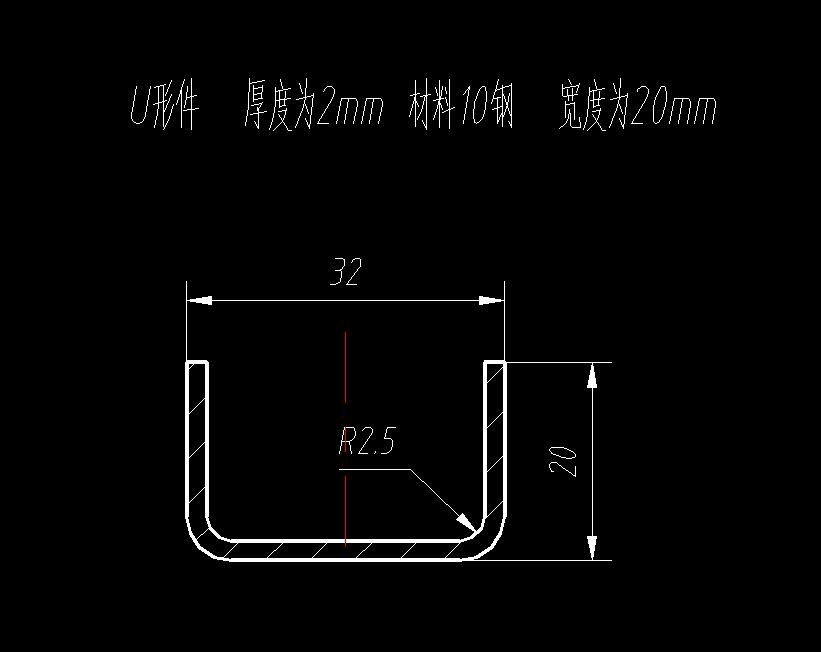

U形件弯曲模（CAD图+UG三维）厚度为2mm 材料10钢宽度为20mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
