连接件冲孔落料复合模(CAD图+UG三维)(ID:706354)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 16932212442894.rar | 1.63M |
2 | ASM.stp | 509.41K |
3 | 图纸汇总.dwg | 248.28K |
4 | 10_S_mozuo.prt | 271.50K |
5 | 12_tumo.prt | 202.00K |
6 | 13_mobin.prt | 174.50K |
7 | 1_X_mozuo.prt | 489.50K |
8 | 2_daozu.prt | 143.00K |
9 | 4_aomo.prt | 234.00K |
10 | 6_daoliaoban.prt | 300.00K |
11 | 7_daotao.prt | 178.00K |
12 | 8_tumo_GDB.prt | 203.00K |
13 | 9_dianban.prt | 143.50K |
14 | ASM.prt | 185.50K |
15 | GB-T119.1-20006x20.prt | 209.50K |
16 | GB-T119.1-20006x60.prt | 210.50K |
17 | GB-T70.1-2000M6x16.prt | 295.50K |
18 | GB-T70.1-2000M6x50.prt | 296.00K |
19 | gongjian.prt | 141.00K |
20 | SM.prt | 181.50K |
21 | XM.prt | 222.50K |
22 | _model1.prt | 161.00K |
23 | CAD装配图.jpg | 80.32K |
24 | 三维装配图.jpg | 41.93K |
25 | 凸模.jpg | 24.98K |
26 | 凹模.jpg | 34.39K |

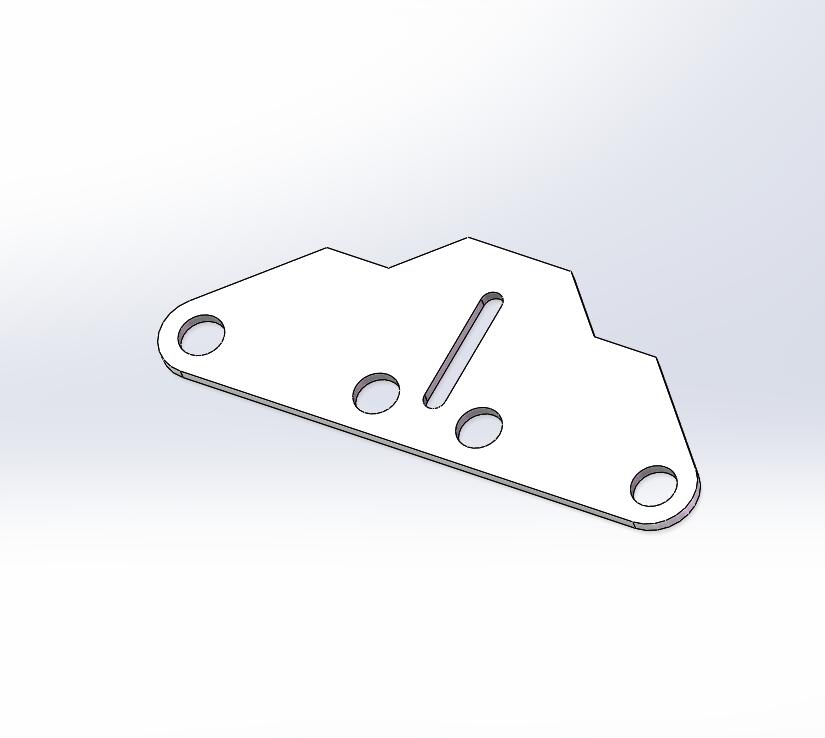

27 | 工件三维.jpg | 18.75K |
28 | 爆炸图.jpg | 42.96K |
29 | 连接件.jpg | 29.21K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1228
粉丝: 39
加入时间:2022-12-31
模型信息
图纸格式:stp,dwg,prt
文件大小:1.67M
所需金币:80
上传时间:2023-08-28 19:14:06
是否可编辑:可修改,包括参数
版本:UG 8.0
标签
连接件
复合模
模具
冲压
图纸简介
连接件冲孔落料复合模(CAD图+UG三维) 2mm Q235
1.凸模安装采用压入式,先磨平凸模再与垫板相接;2.导套与导柱为间隙配合H7/h6,压入时注意校正导柱,导套与模板的 垂直度;装配好的导柱,导套的固定端面与上下模座平面的距离为1~3mm; 3.导柱与下模座为过盈配合H7/r6;导套与上模座为H7/r6;
