圆筒件落料拉深复合模（CAD图+UG三维）材料08F 厚度为1mm（ID:706357）

设备部件 / 模具类 / 圆筒件落料拉深复合模（CAD图+UG三维）材料08F 厚度为1mm

©原创

113

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16932218145400.rar	2.27M
2	ASM.stp	1.05M
3	图纸.dwg	200.05K
4	10_tanhuang.prt	345.50K
5	11_tuaomo_GDB.prt	172.00K
6	12_S_dianban.prt	160.00K
7	13_S_mozuo.prt	421.00K
8	14_xieliao_LD.prt	184.00K
9	15_tuaomo.prt	149.50K
10	17_mobin.prt	213.50K
11	1_X_mozuo.prt	307.00K
12	21_tuiliaoban.prt	138.00K
13	22_LS_tumo.prt	148.50K
14	2_daozu.prt	143.50K
15	4_dinggan.prt	136.50K
16	5_X_gudingban.prt	152.50K
17	6_aomo.prt	249.00K
18	7_daoliaoxiao.prt	139.00K
19	8_xeiliaoban.prt	256.00K
20	9_daotao.prt	171.50K
21	ASM.prt	213.00K
22	dagan.prt	128.50K
23	GB-T119.1-200010x70.prt	212.50K
24	GB-T70.1-2000M10x30.prt	296.50K
25	GB-T70.1-2000M10x65.prt	296.50K
26	gongjian.prt	141.00K
27	SM.prt	467.00K
28	XM.prt	208.50K
29	_model1.prt	154.50K

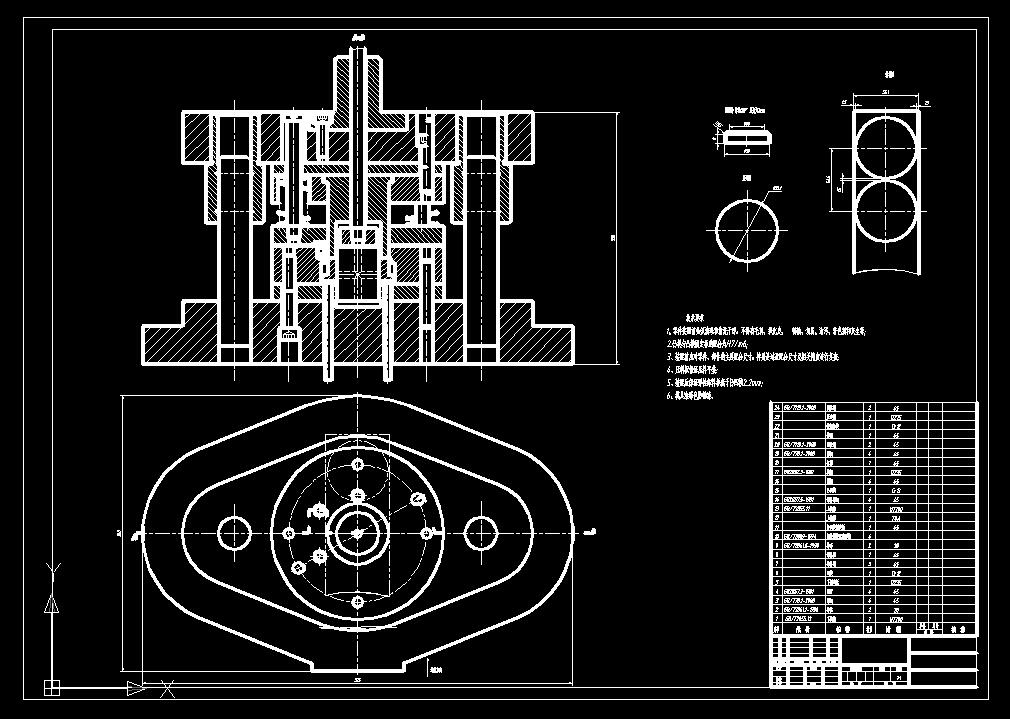

30	CAD装配图.jpg	115.02K

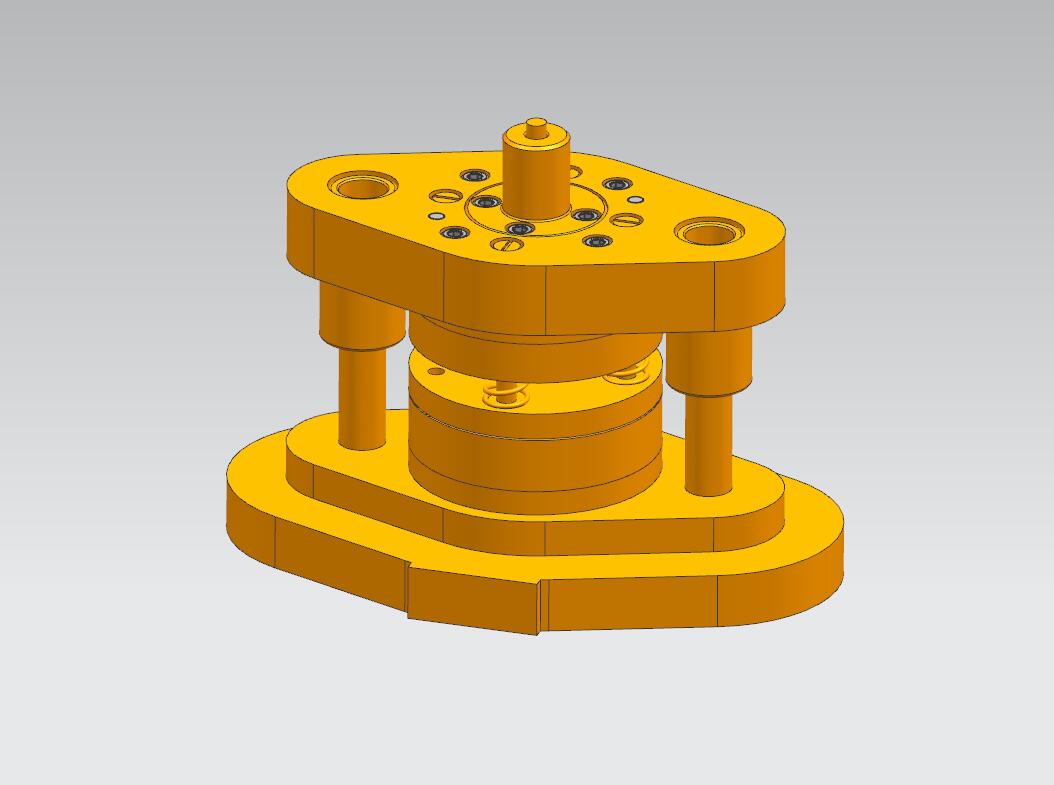

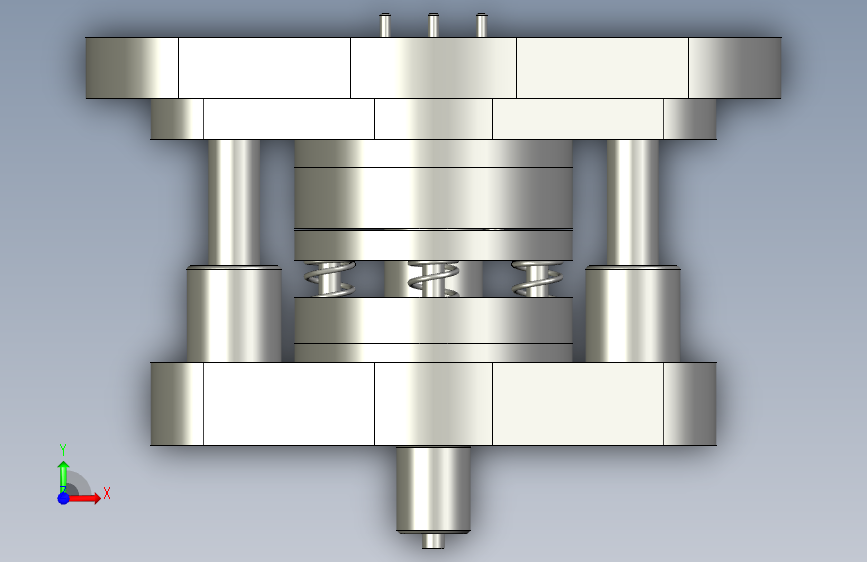

31	三维装配图.jpg	39.71K

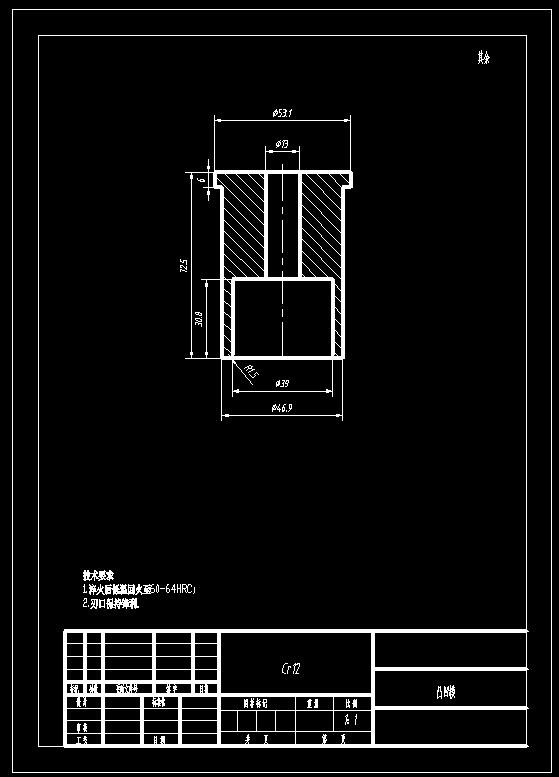

32	凸凹模.jpg	32.51K

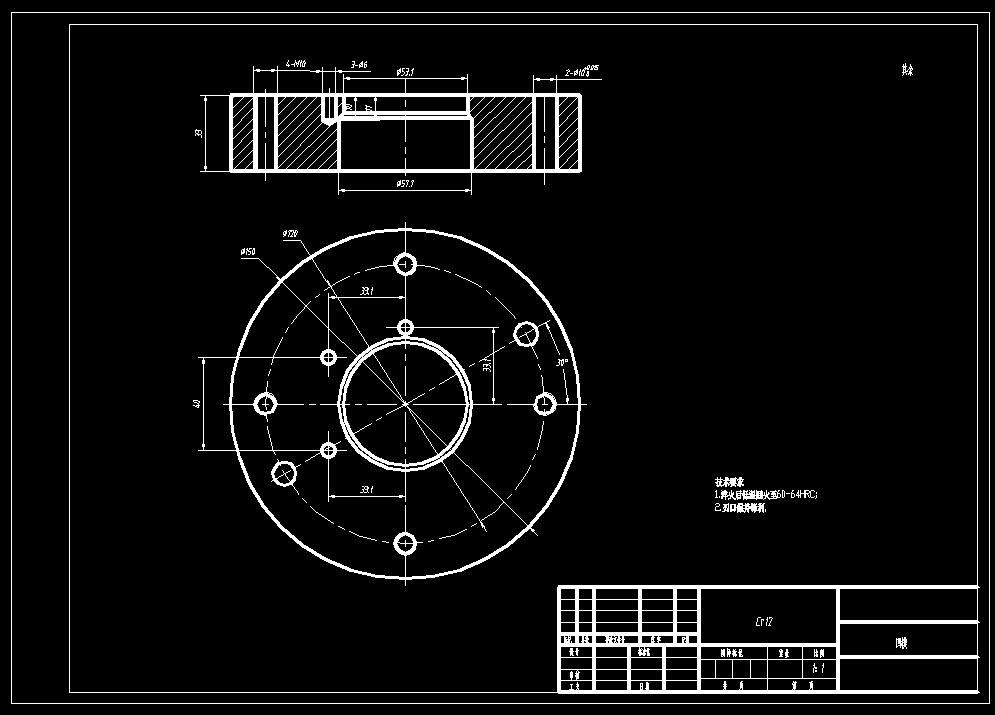

33	凹模.jpg	59.82K

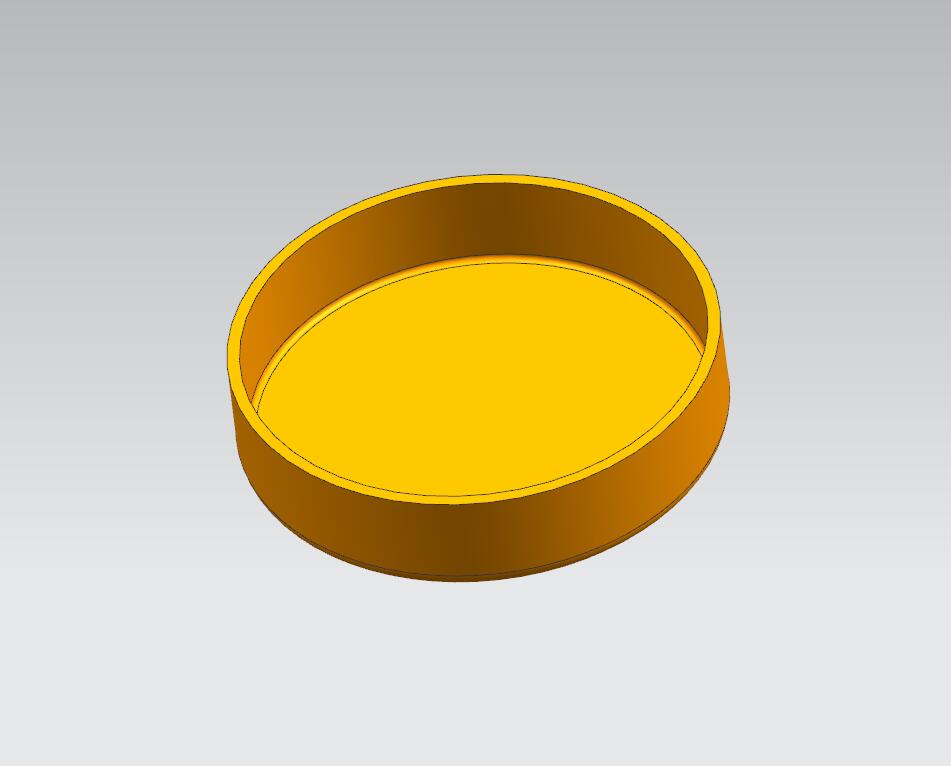

34	工件三维.jpg	23.08K
35	拉深凸模.jpg	26.05K

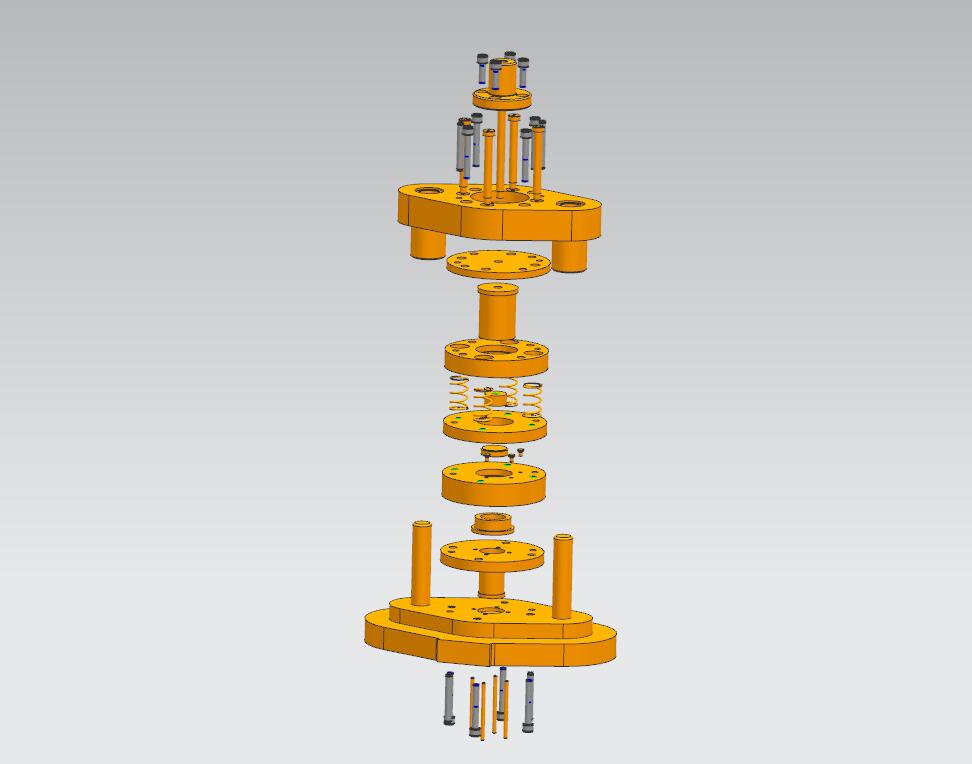

36	爆炸图.jpg	29.92K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1243

粉丝: 50

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt

文件大小：2.32M

所需金币：80

上传时间：2023-08-28 19:23:37

是否可编辑：可修改，包括参数

版本：STEP

标签

圆筒

落料拉深

复合模

模具

冲压

图纸简介

圆筒件落料拉深复合模（CAD图+UG三维）材料08F 厚度为1mm 1、零件装配前必须清理和清洗干净，不得有毛刺、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等; 2.凸模与凸模固定板的配合为H7/m6; 3、装配前应对零件、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查; 4、压料板保证压料平整; 5、装配后保证弹性卸料板低于凸凹模2.2mm; 6、模具涂绿色防锈漆。
