U形端子级进模CAD图（ID:724072）

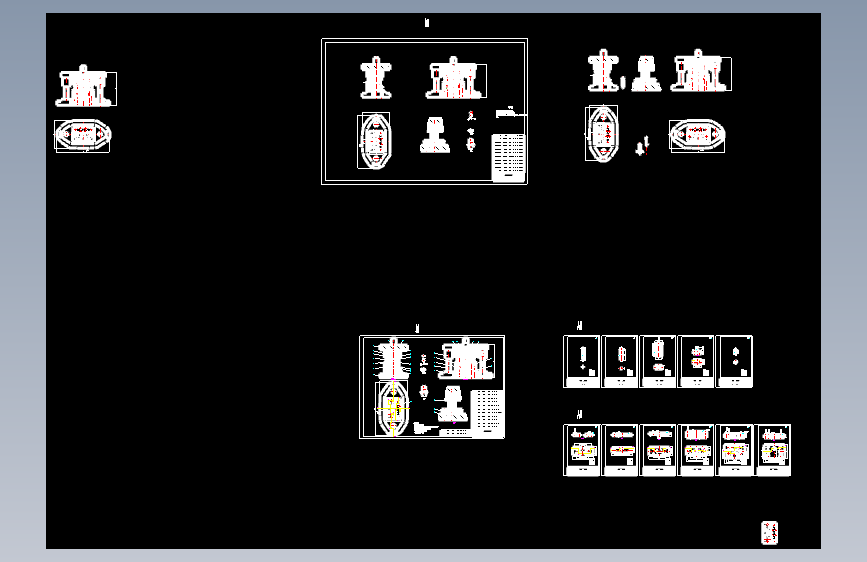

0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16949375348500.zip | 1.42M |
| 2 | J122.dwg | 1.39M |

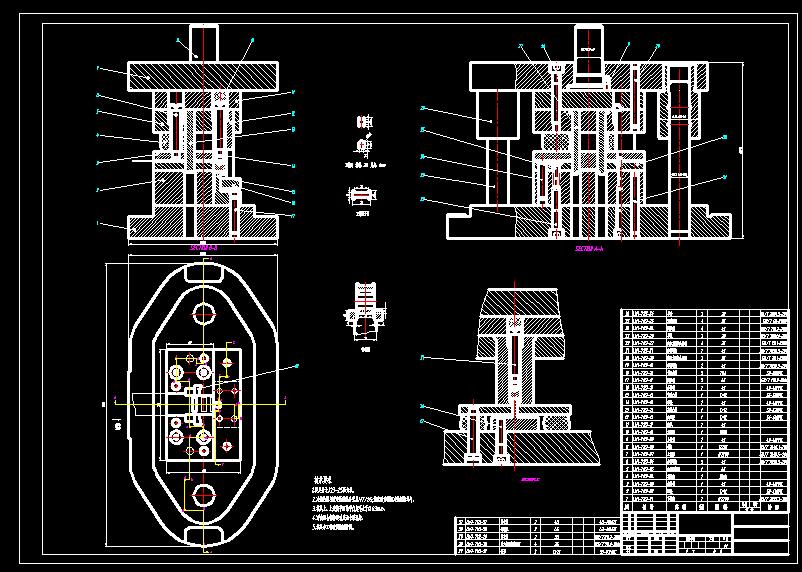

| 3 | CAD装配图.jpg | 114.96K |
| 4 | 凸凹模.jpg | 31.27K |

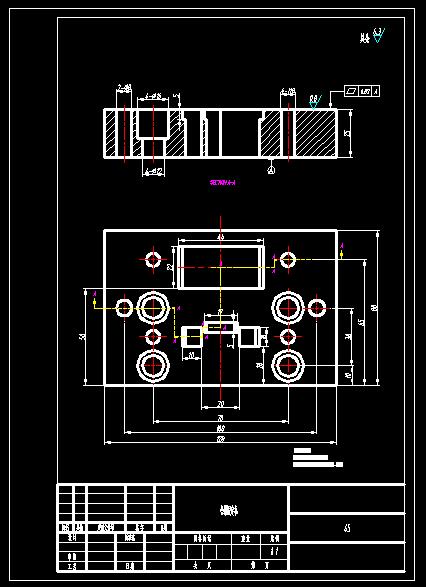

| 5 | 凹模.jpg | 43.80K |

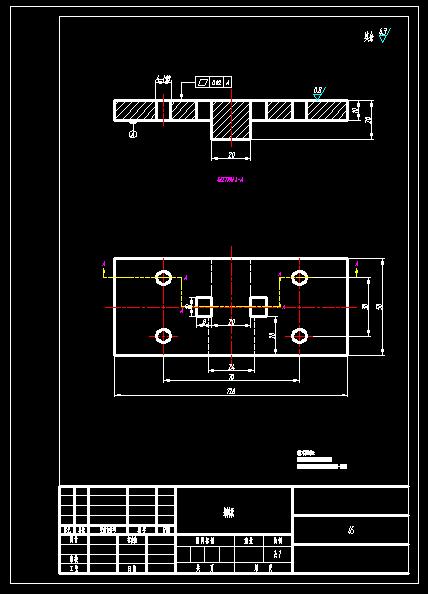

| 6 | 卸料板.jpg | 35.65K |

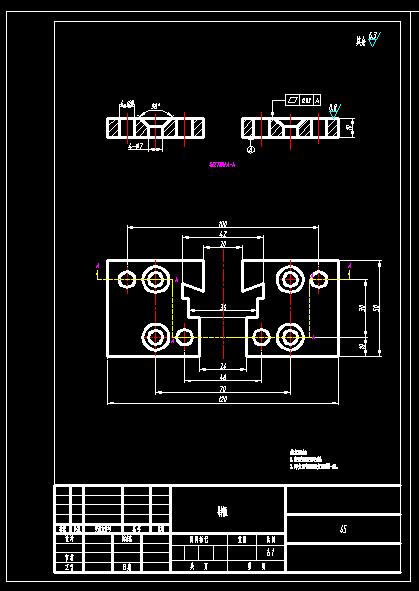

| 7 | 导料板.jpg | 36.97K |

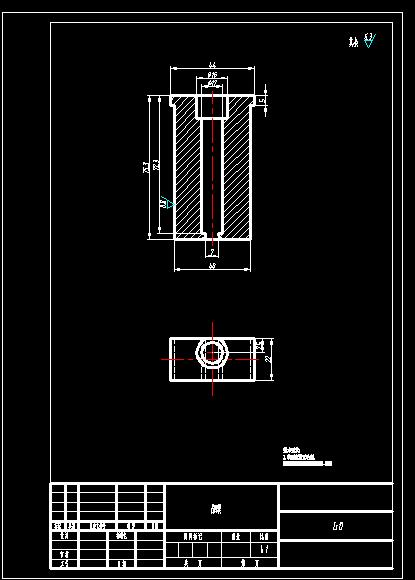

| 8 | 工件图.jpg | 19.34K |

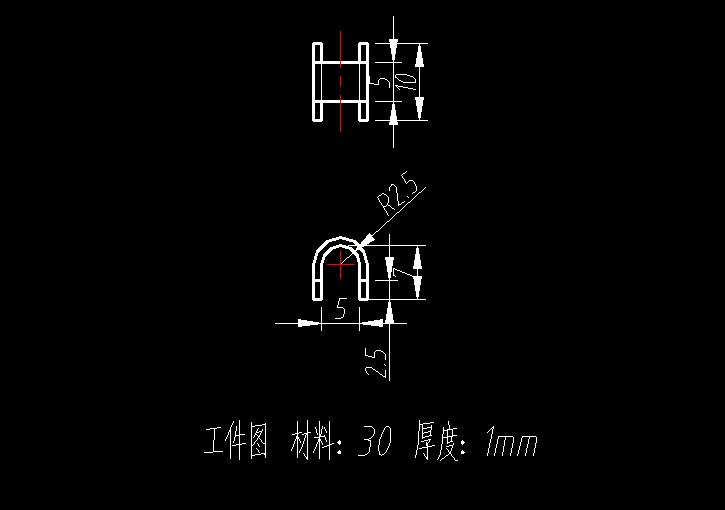

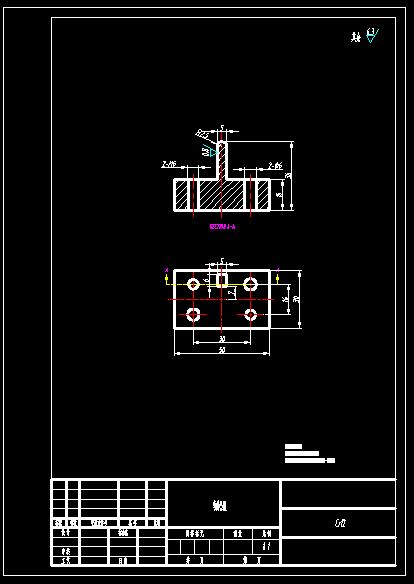

| 9 | 弯曲凸模.jpg | 30.08K |

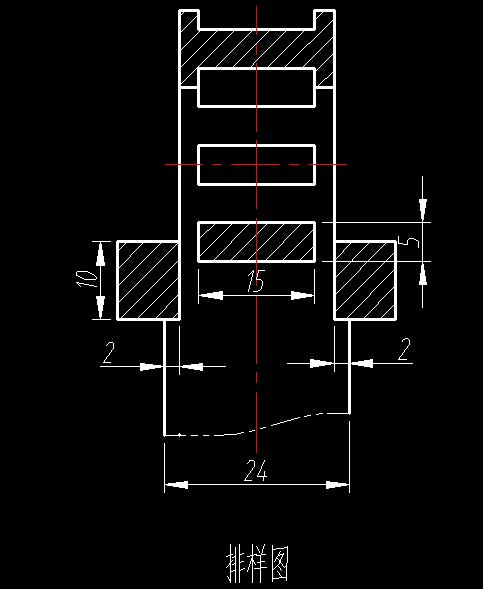

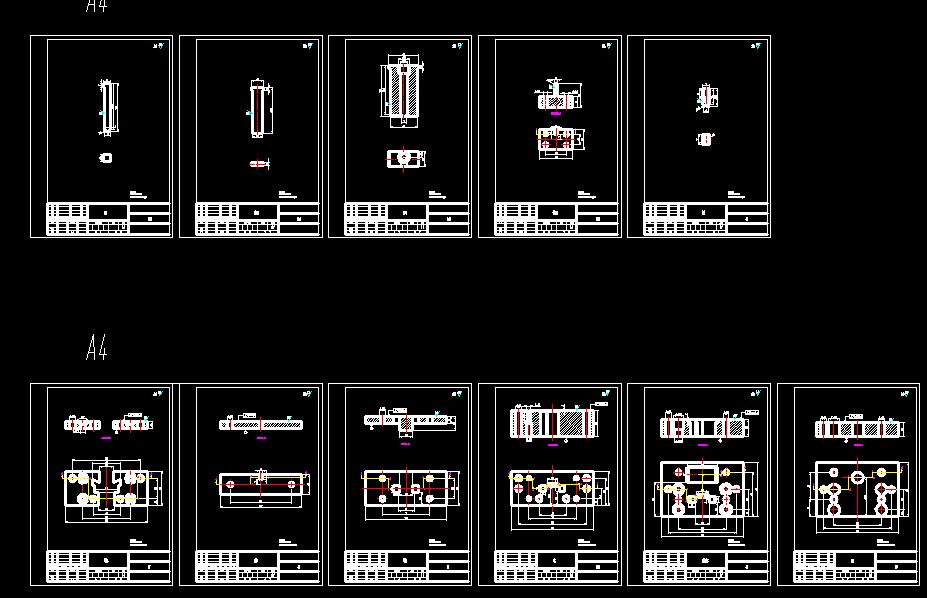

| 10 | 排样图.jpg | 27.78K |
| 11 | 零件图.jpg | 92.32K |
此图纸下载需要70金币
立即下载
发布者
机械师
创作: 1246
粉丝: 50
加入时间：2022-12-31
模型信息
图纸格式：dwg
文件大小：1.45M
所需金币：70
上传时间：2023-09-17 15:58:56
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
U形
端子
级进模
冲压
模具
图纸简介
U形端子级进模CAD图 材料：30 厚度：1mm
1.模具用于J23-25压力机。
2.冲裁凸模与固定板的配合采用HT/h6;装配时应保证冲裁间隙均匀。
3.模具上、上安装平面的平行度不大于0.03mm。
4.滑动配合部份运动应无卡滞现象。
5.模具非工作表面涂漆防锈。
