主机连接座分度攻牙夹具(ID:724273)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 16950255994425.rar | 62.81M |
2 | J-ZJLJZ-A.STEP | 5.02M |
3 | 200M3F.SLDPRT | 210.92K |
4 | 4V21008A.SLDASM | 242.17K |
5 | 4x4x20平键.SLDPRT | 71.08K |
6 | GB-T292_AC-199471900_AC.SLDPRT | 627.29K |
7 | J-ZJLJZ-A-1.SLDPRT | 139.21K |
8 | J-ZJLJZ-A-10.SLDPRT | 123.72K |
9 | J-ZJLJZ-A-11.SLDPRT | 138.55K |
10 | J-ZJLJZ-A-12.SLDPRT | 74.75K |
11 | J-ZJLJZ-A-13.SLDPRT | 97.43K |
12 | J-ZJLJZ-A-14.SLDPRT | 97.12K |
13 | J-ZJLJZ-A-15.SLDPRT | 240.07K |
14 | J-ZJLJZ-A-16.SLDPRT | 152.18K |
15 | J-ZJLJZ-A-17.SLDPRT | 351.85K |
16 | J-ZJLJZ-A-18.SLDPRT | 271.61K |
17 | J-ZJLJZ-A-19.SLDPRT | 226.03K |
18 | J-ZJLJZ-A-2.SLDPRT | 178.54K |
19 | J-ZJLJZ-A-3.SLDPRT | 135.91K |
20 | J-ZJLJZ-A-4.SLDPRT | 130.63K |
21 | J-ZJLJZ-A-5.SLDPRT | 136.52K |
22 | J-ZJLJZ-A-6.SLDPRT | 120.15K |
23 | J-ZJLJZ-A-7.SLDPRT | 147.17K |
24 | J-ZJLJZ-A-8.SLDPRT | 113.03K |
25 | J-ZJLJZ-A-9.SLDPRT | 92.37K |
26 | J-ZJLJZ-A.SLDASM | 2.24M |
27 | MA16x75SCA_0___.SLDASM | 161.51K |
28 | QSW40.SLDPRT | 524.41K |
29 | _16MA75Body.sldprt | 58.65K |
30 | _16MA75Rod.sldprt | 32.66K |
31 | _16MANut.sldprt | 42.30K |
32 | _16MANut1.sldprt | 41.69K |
33 | 主机连接座.SLDPRT | 366.67K |
34 | 电磁阀组件.SLDASM | 318.37K |
35 | 零件2.SLDPRT | 266.80K |
36 | 零件3.SLDPRT | 75.80K |
37 | GIF.gif | 54.58M |
38 | 分度传动.jpg | 86.15K |
39 | 夹紧部份.jpg | 75.01K |
40 | 工件图.jpg | 22.75K |
41 | 装配图.jpg | 69.26K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间:2022-12-31

模型信息
图纸格式:step,sldprt,sldasm
文件大小:64.31M
所需金币:50
上传时间:2023-09-18 16:28:03
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2020
标签
连接座
分度
攻牙夹具
图纸简介

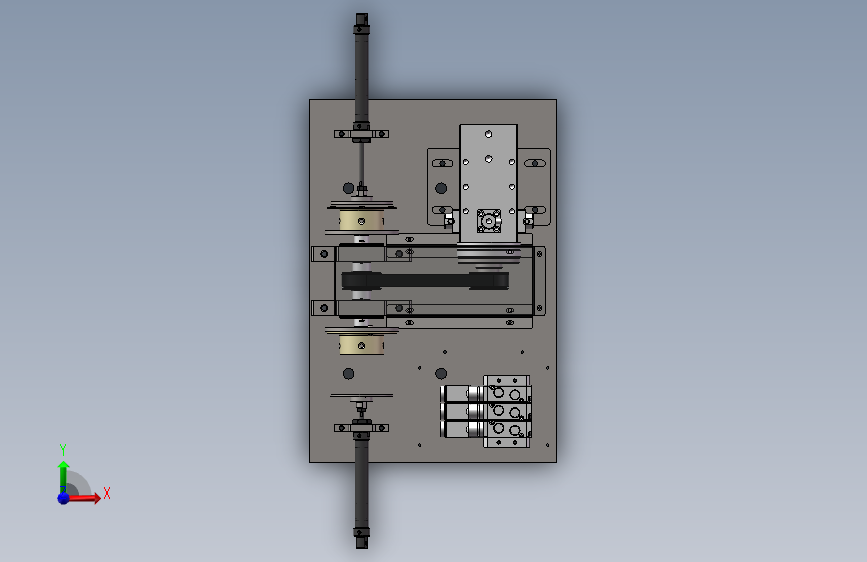

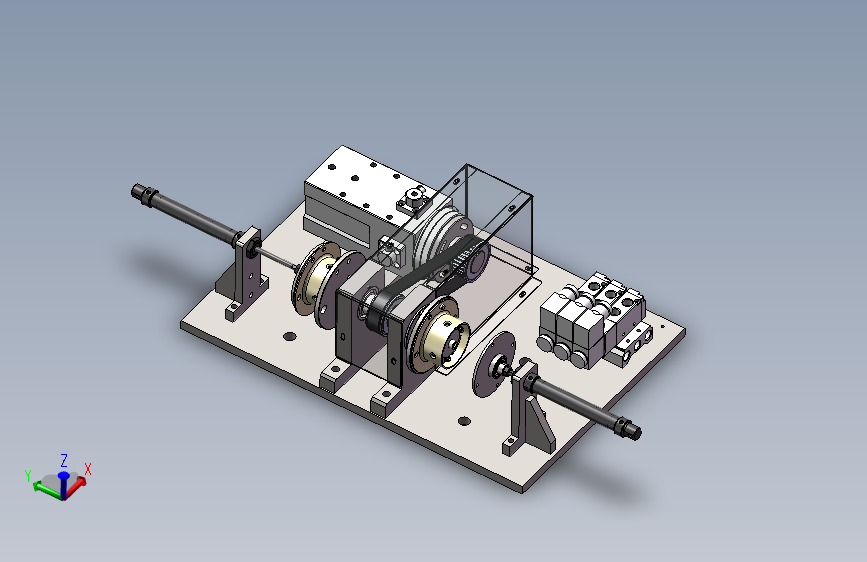

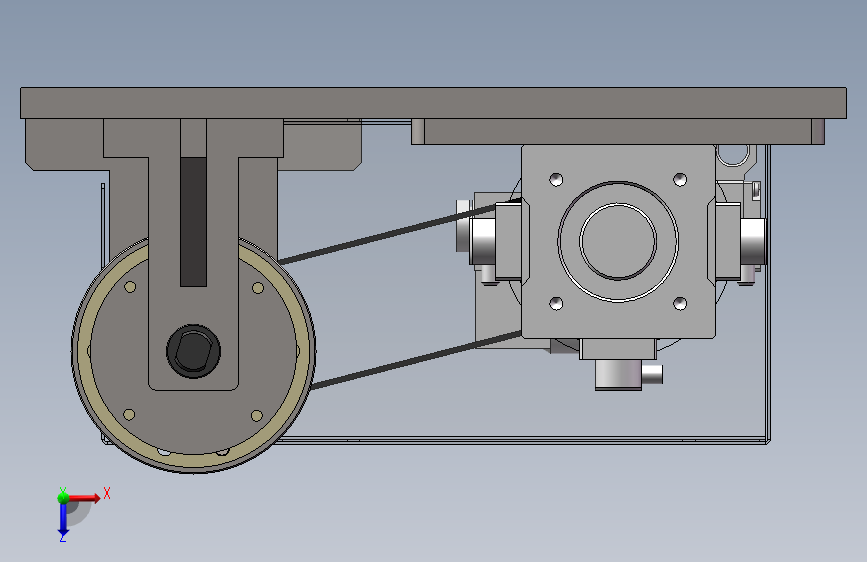

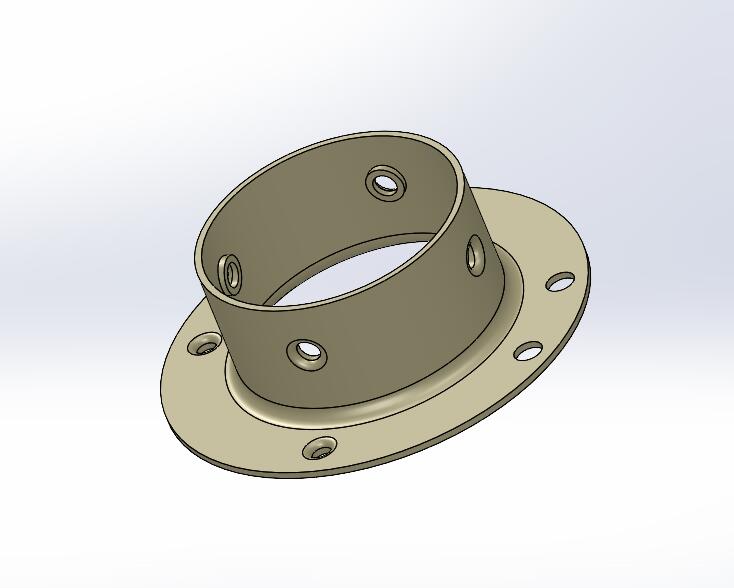

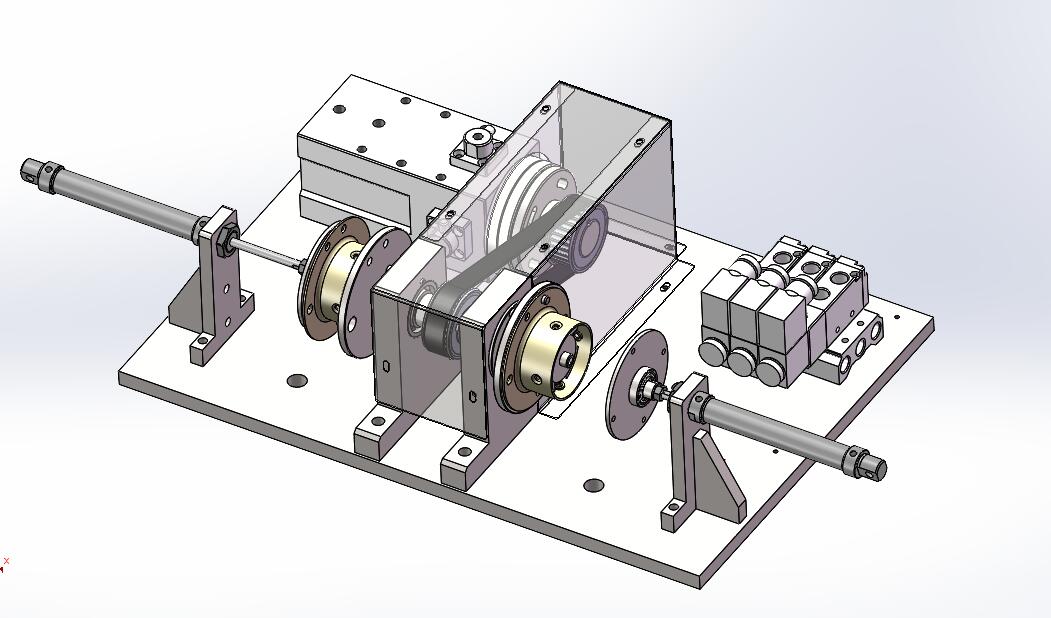

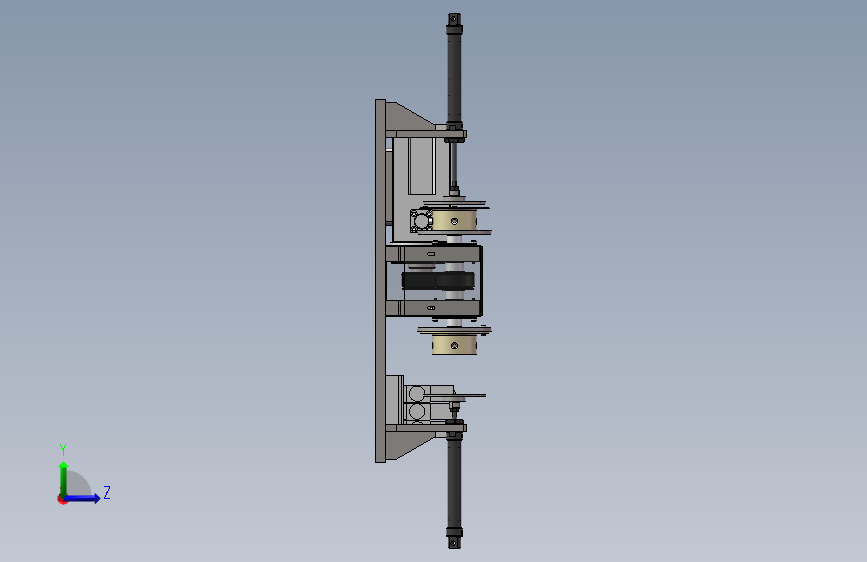

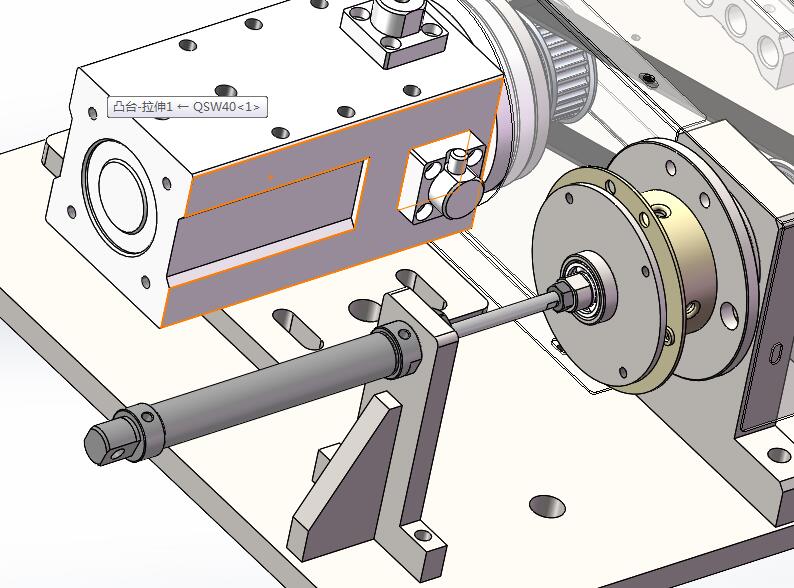

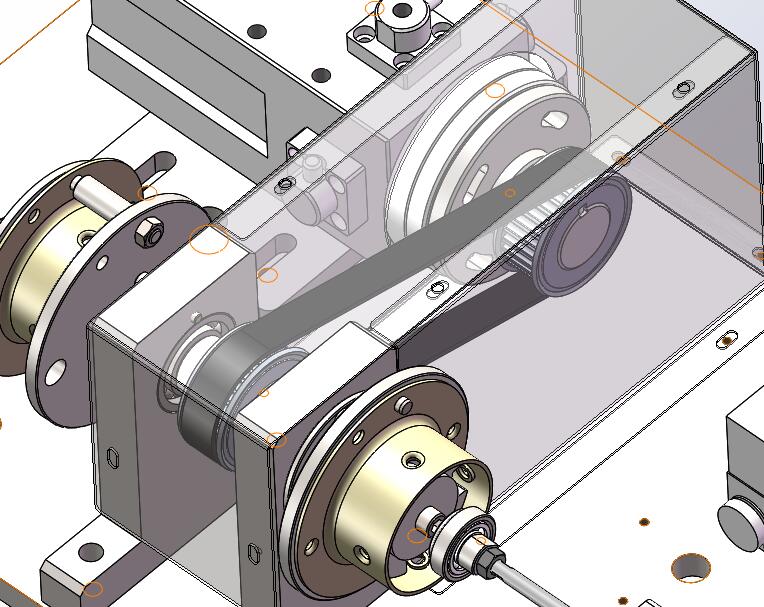

主机连接座分度攻牙夹具, 该夹具是一款圆形多牙孔零件分度攻牙夹具,物料利用圆形定位件定位,通过分度气缸分度到位,攻牙完成后,气缸继续循环,人工取件及放件。通过程序控制,自动攻完圆周上四个牙孔后停止,提高效率,该夹具已实际应用于生产,图纸为SW2020设计,另附STP通用格式,部件齐全,可修改编缉,可作为类似零件设计参考。
