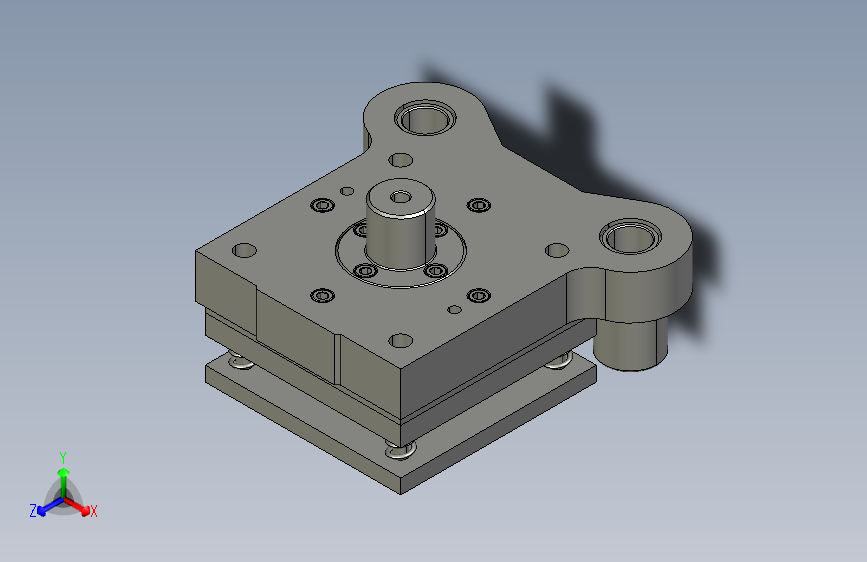

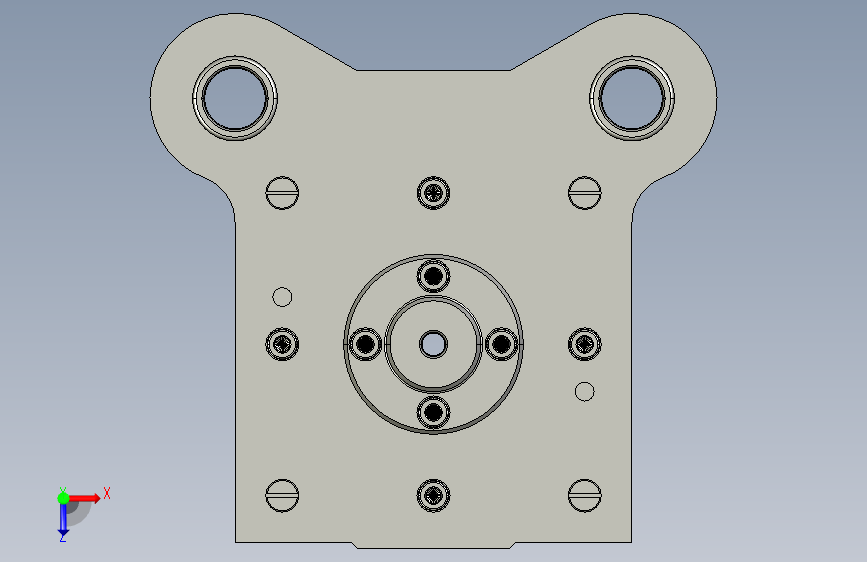

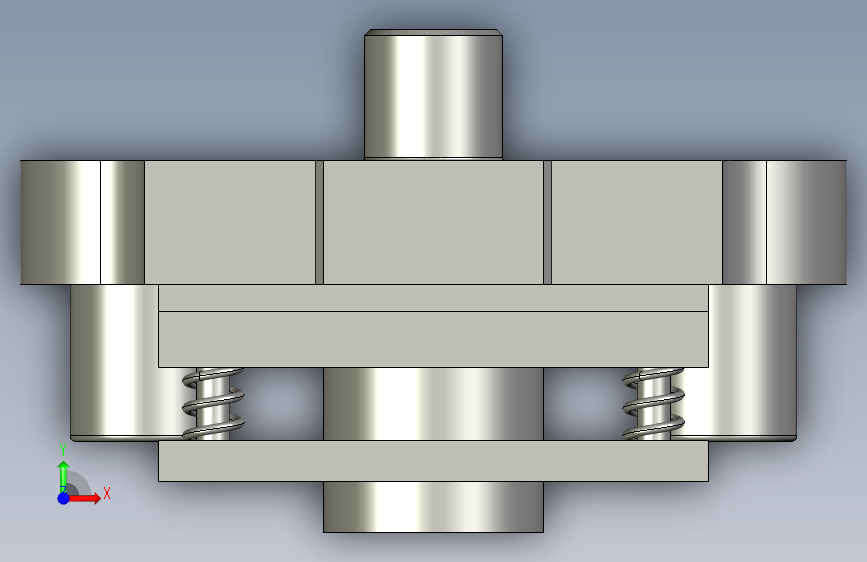

闹钟后盖翻边模（CAD图+Proe三维）（ID:726059）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1695205340634.zip | 4.15M |
| 2 | 2拉深翻边模.dwg | 430.66K |
| 3 | sn040-b_asm.stp | 1.12M |
| 4 | 10x110.prt.1 | 73.14K |
| 5 | 10_dantuang.prt.1 | 395.21K |
| 6 | 11_xieliao_ld.prt.1 | 117.00K |
| 7 | 12_tuaomo_gdb.prt.1 | 130.44K |
| 8 | 13_daotao.prt.1 | 219.03K |
| 9 | 15_s_mozuo.prt.1 | 381.26K |
| 10 | 16_tuaomo.prt.1 | 152.04K |
| 11 | 19_mobin.prt.1 | 224.72K |
| 12 | 1_x_mozuo.prt.1 | 281.39K |
| 13 | 24_fk_tumo.prt.2 | 104.74K |
| 14 | 25_dinggan.prt.1 | 77.17K |
| 15 | 2_daozu.prt.1 | 92.87K |
| 16 | 4_x_dianban.prt.1 | 89.68K |
| 17 | 5_tumo_gdb.prt.1 | 120.41K |
| 18 | 6_kx_dianban.prt.1 | 91.84K |
| 19 | 8x60.prt.1 | 74.82K |
| 20 | 8_dingweixiao.prt.1 | 97.45K |
| 21 | 9_xieliaoban.prt.1 | 86.58K |
| 22 | aomo.prt.1 | 111.56K |
| 23 | dagan.prt.1 | 81.73K |
| 24 | gb-t70_1-2000_m10x25.prt.1 | 135.22K |
| 25 | gb-t70_1-2000_m10x60.prt.1 | 122.12K |
| 26 | gb-t70_1-2000_m10x70.prt.1 | 144.57K |
| 27 | gongjian2.prt.2 | 261.88K |
| 28 | sn040-b-sm.asm.3 | 116.65K |
| 29 | sn040-b-xm.asm.4 | 103.90K |
| 30 | sn040-b.asm.6 | 83.80K |
| 31 | s_dianban.prt.1 | 102.32K |
| 32 | tuijianqi.prt.2 | 118.52K |

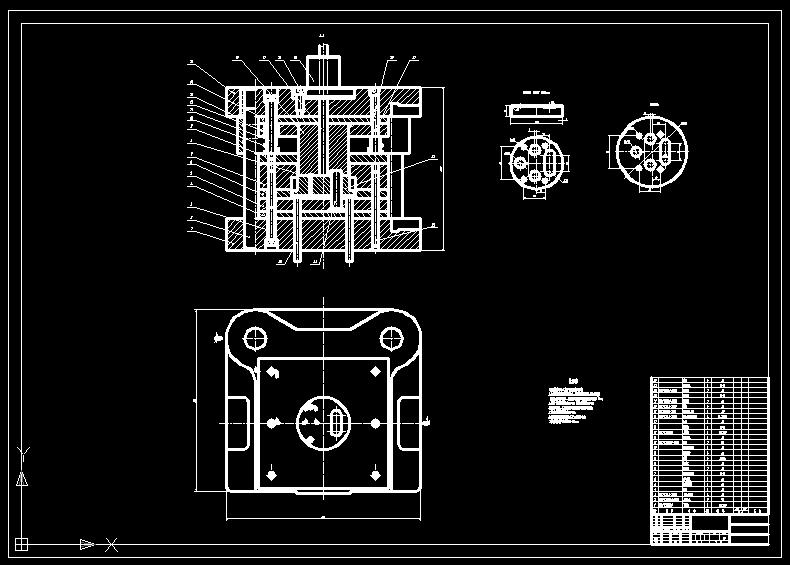

| 33 | CAD装配图.jpg | 70.87K |

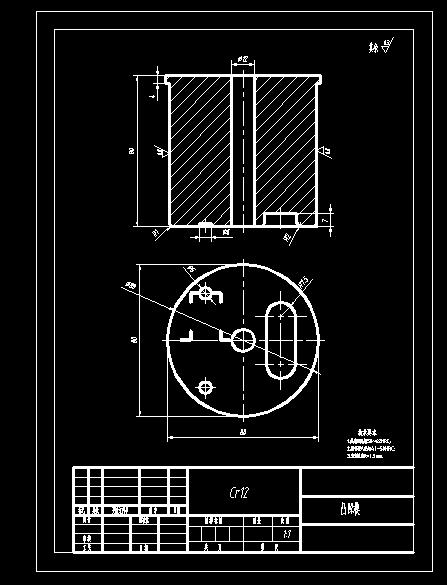

| 34 | 凸凹模.jpg | 43.67K |
| 35 | 凸凹模固定板.jpg | 39.06K |
| 36 | 凹模.jpg | 39.71K |
| 37 | 固定板.jpg | 36.74K |

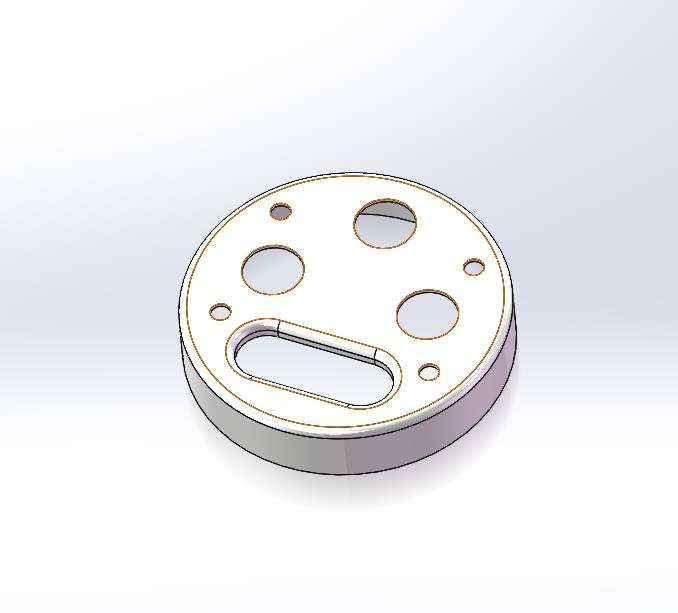

| 38 | 工件三维.jpg | 25.05K |
| 39 | 工件图.jpg | 34.08K |
| 40 | 拉深凸模.jpg | 25.37K |

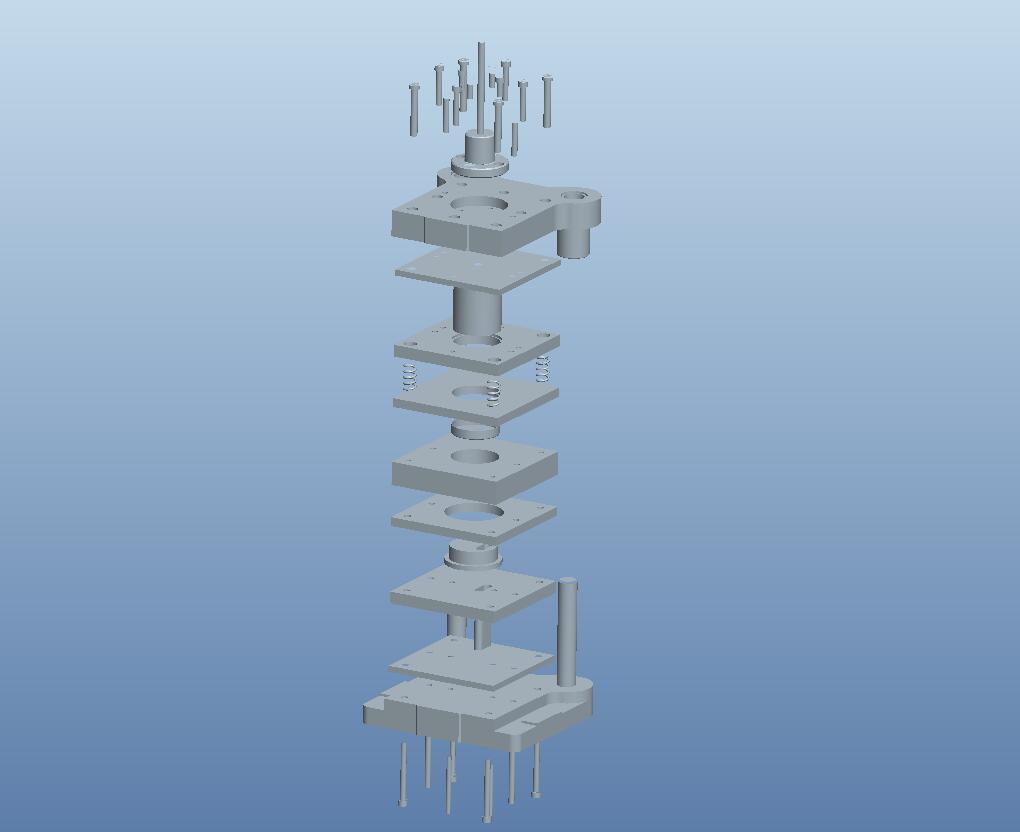

| 41 | 翻孔爆炸图.jpg | 23.59K |

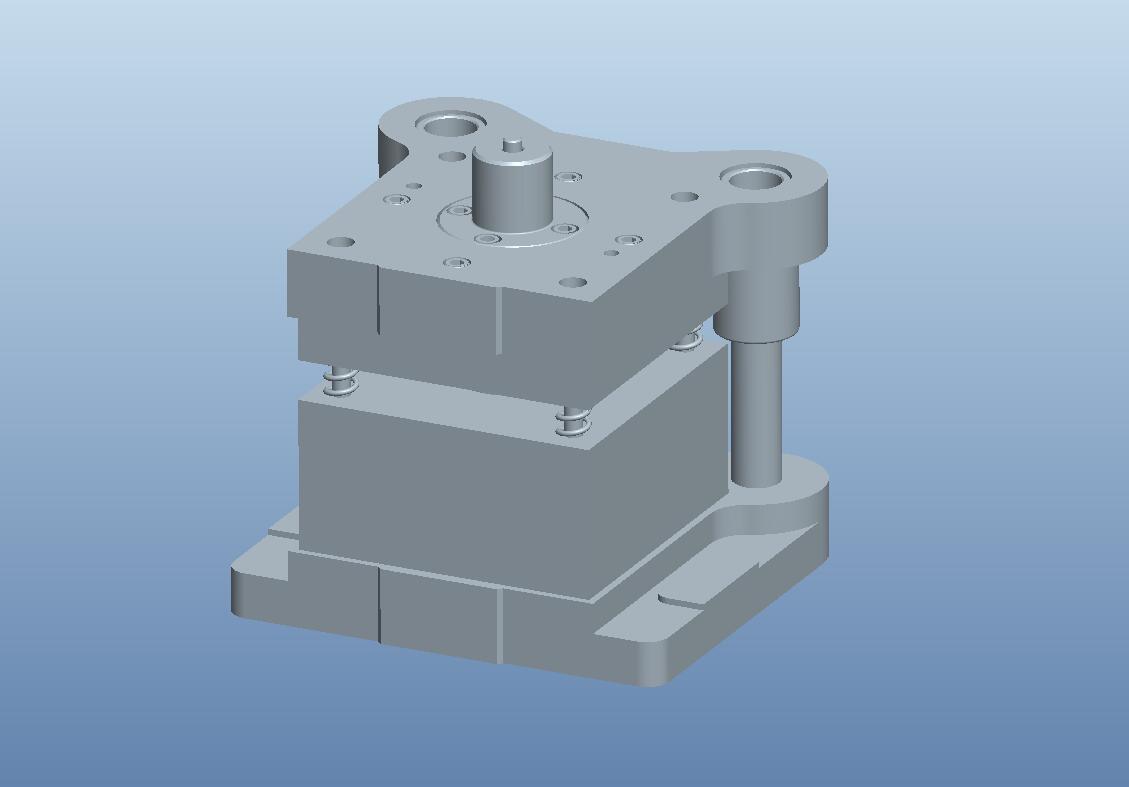

| 42 | 翻孔装配图.jpg | 23.45K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt,asm
文件大小：4.25M
所需金币：80
上传时间：2023-09-20 18:22:23
是否可编辑：可修改，包括参数
版本：PROE
标签
后盖
翻边模
模具
冲压
图纸简介

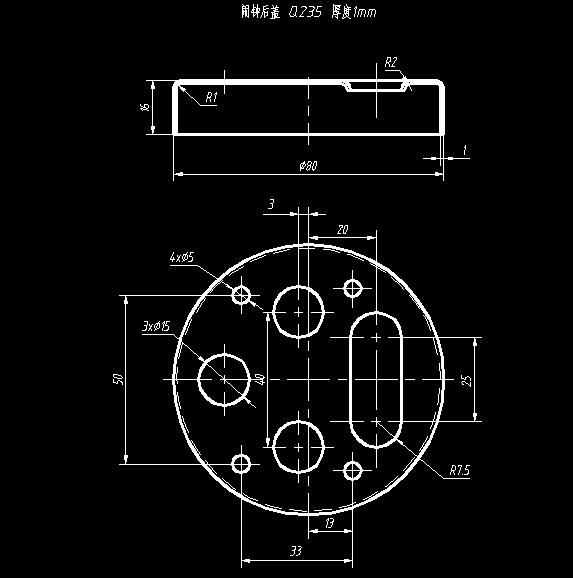

闹钟后盖翻边模（CAD图+Proe三维） Q235 厚度1mm
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
